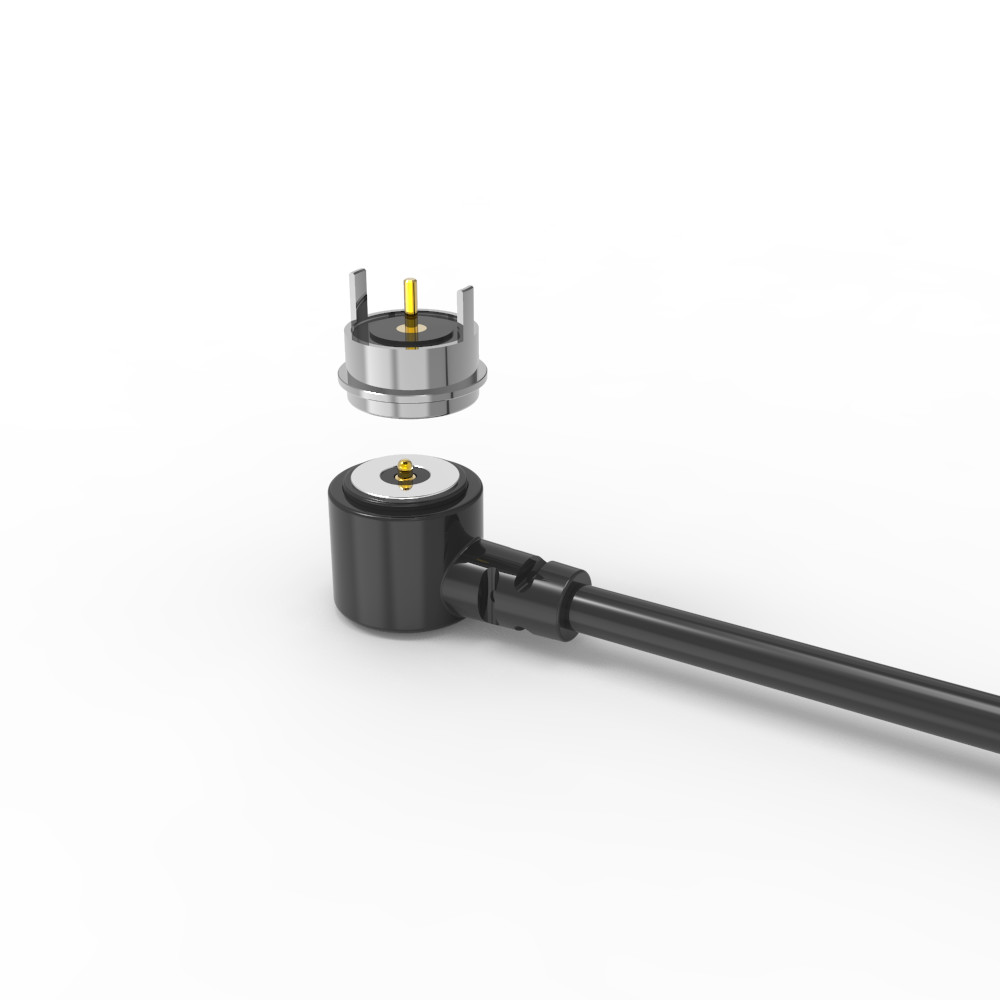

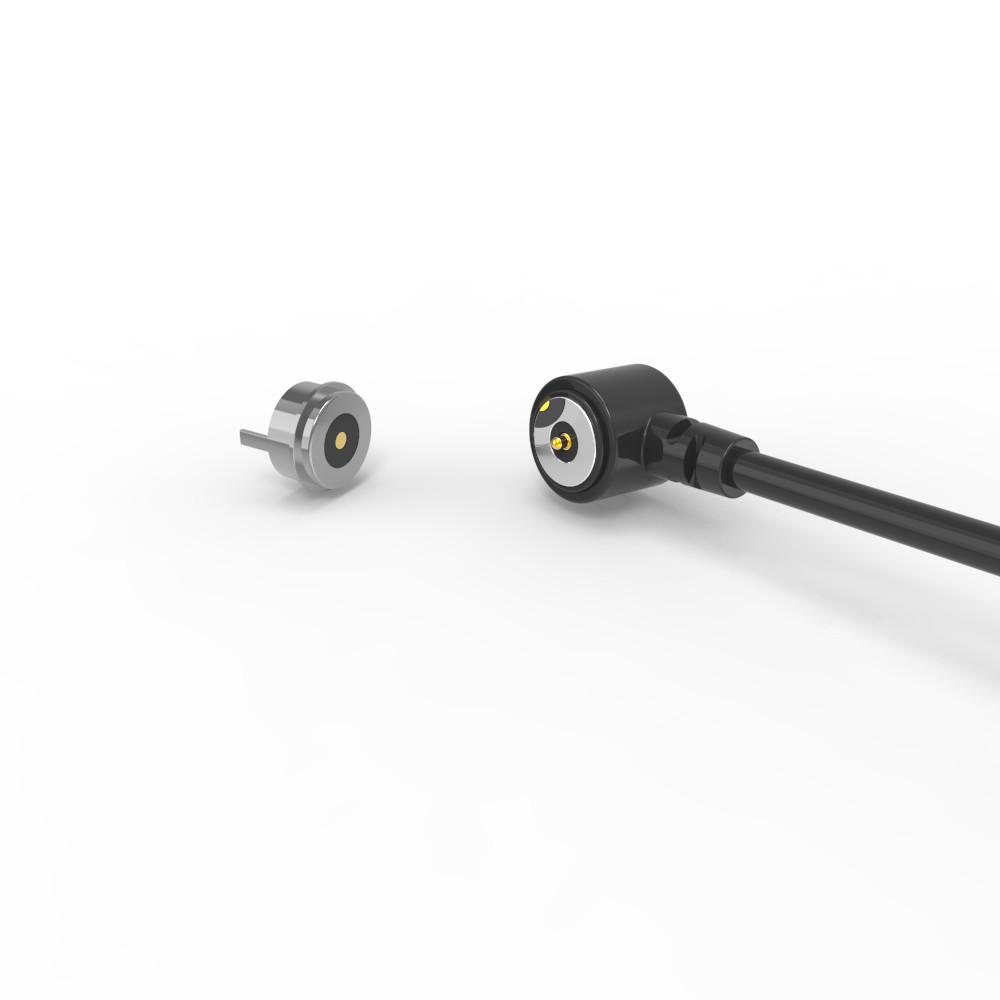

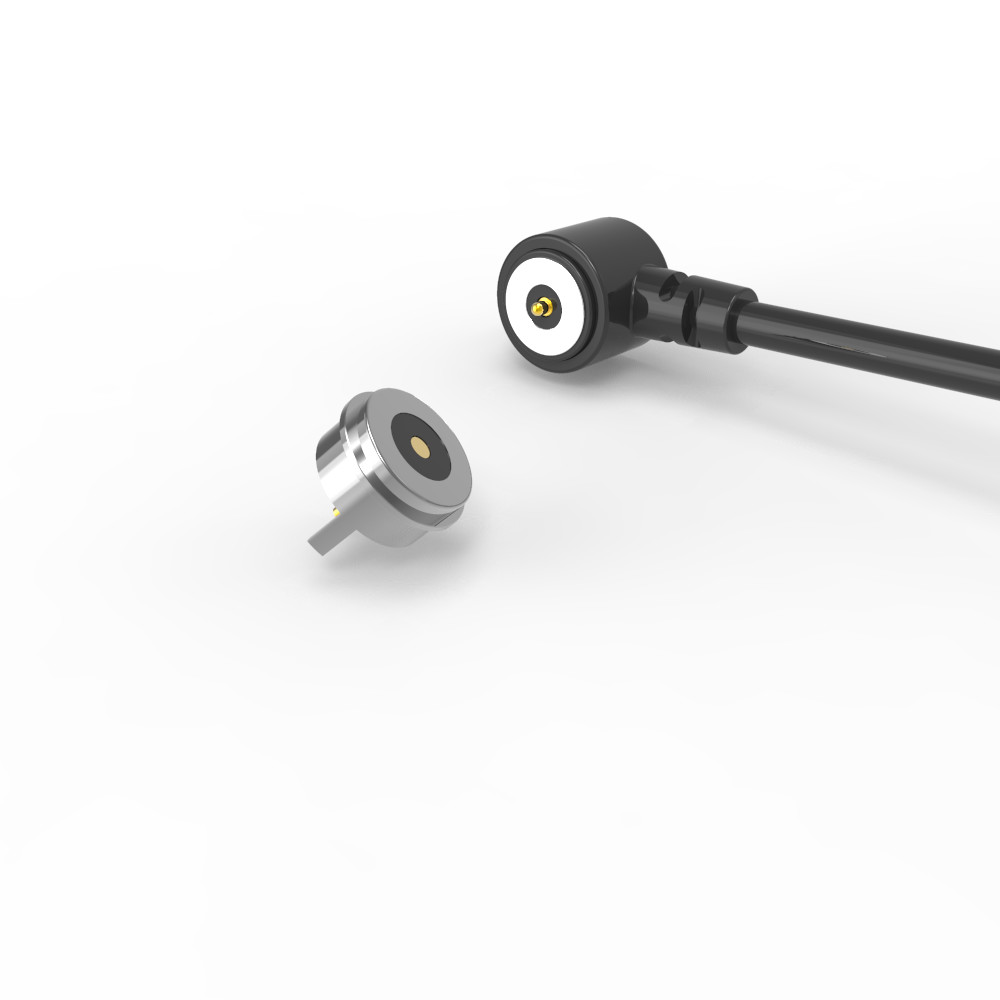

Đầu nối cáp từ tính Pogo Pin đực và cái 2 chân 8.0MM với 2A 12V

Đầu nối cáp từ tính Pogo Pin 2 chân đực và cái  với 2A 12V.

Khả năng của Đầu nối từ tính UPE
Chuyên môn cốt lõi:

Thiết kế đầu nối từ tính tùy chỉnh (chân pogo, cụm cáp, gắn PCB)

Giải pháp trọn gói từ ý tưởng đến sản xuất hàng loạt

Chuyên môn hóa trong các ứng dụng có độ tin cậy cao (công nghiệp, y tế, ô tô, điện tử tiêu dùng)

Đầu nối cáp từ tính đực:

Các thành phần & Vật liệu chính:

1. Chân Pogo (Tiếp điểm điện):

.Vật liệu cơ bản: Đồng thau.

.Mạ: Plunger (đầu di chuyển) và Barrel (vỏ) được mạ với tối thiểu 5 micro-inch (µ") Vàng (Au) trên 60-100 micro-inch (µ") Niken (Ni). Điều này mang lại khả năng chống ăn mòn, độ dẫn điện và độ bền tuyệt vời.

2. Vỏ (Thân nhựa chính):

.Vật liệu: HTN đen (Nylon chịu nhiệt độ cao) được gia cố bằng 30% Sợi thủy tinh (GF).

.Xếp hạng dễ cháy: UL94 V-0 (Khả năng chống cháy tuyệt vời, tự dập tắt).

3. Nam châm:

.Loại: Neodymium Iron Boron (NdFeB), loại N52 (loại mạnh nhất hiện có).

.Mạ: Niken (Ni) - Cung cấp khả năng bảo vệ chống ăn mòn cho nam châm.

4. Cáp:

.Loại: 2 dây dẫn (2C).

.Đường kính ngoài (OD): 3.0mm.

.Dây dẫn: Có khả năng là các sợi 43 AWG (TC43), mỗi sợi có đường kính 0.08mm (cung cấp tính linh hoạt).

5. Vỏ dây & Vỏ đầu nối:

.Vật liệu: TPE đen (Elastomer nhiệt dẻo).

.Độ cứng: 90A Shore (Sự cân bằng tốt giữa tính linh hoạt, độ bền và độ bám).

Thông số kỹ thuật cơ học:

1. Lực lò xo: 60 gram ±10g (tức là 50g đến 70g) được đo khi chân pogo được nén đến hành trình làm việc 1.0mm. Đây là một lực vừa phải, đáng tin cậy để tiếp xúc điện.

2. Hành trình đầy đủ: 1.20mm (Khoảng cách tối đa mà plunger chân pogo có thể được nén vào trong barrel).

3. Tuổi thọ cơ học: Tối thiểu 10.000 chu kỳ giao phối (kết nối/ngắt kết nối). Cho thấy một thiết kế mạnh mẽ phù hợp để sử dụng thường xuyên.

Thông số kỹ thuật điện:

1. Điện áp hoạt động: 12V DC.

2. Dòng điện hoạt động: 2A (trên mỗi chân/cặp).

3. Điện trở tiếp xúc: Tối đa 50 milliohm (mΩ) trên mỗi cặp chân pogo trong các điều kiện được chỉ định.

4. Kiểm tra: 100% của các đơn vị trải qua Mạch hở và Mạch ngắn kiểm tra để đảm bảo chức năng và an toàn điện cơ bản.

Tuân thủ & Độ tin cậy:

1. Tuân thủ môi trường: Được tuyên bố rõ ràng là tuân thủ RoHS (Hạn chế các chất độc hại) và REACH (Đăng ký, Đánh giá, Ủy quyền và Hạn chế hóa chất). Cần thiết cho hầu hết các thị trường toàn cầu.

2. Khả năng chống ăn mòn (Kiểm tra phun muối): 48 giờ phơi nhiễm theo phương pháp kiểm tra tiêu chuẩn (ví dụ: ASTM B117). Đây là thời gian kiểm tra đáng kể, cho thấy khả năng chống ăn mòn tốt cho lớp mạ/vật liệu, phù hợp với môi trường khắc nghiệt.

Đầu nối từ tính cái:

..Vật liệu:
PIN: Không chì C6801, mạ 5U" Min Au trên 60~100U"Ni ;
Vỏ: Đen HTN+30%GF UL94 V-0 ;
Shel1: Không chì C6801 Mạ Ni;
Nam châm: NdFeB N52 Mạ Ni
...Điện:
Điện áp: 12 V.
Dòng điện: 5.0A.
Điện trở tiếp xúc: 50mΩMax (PIN).
Kiểm tra hở và ngắn mạch 100%.
Sản phẩm tuân thủ ROHS hoặc REACH.
Kiểm tra phun muối: 48 H.

Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Bảng PCB hàn cắm;
2. Hình thành và bao bọc sau khi hàn dây;
3. Có thể thêm một đầu cuối truyền của bảng PCB đó;
4. Đúc phun khuôn nhúng;
5. Dây có thể được liên kết trực tiếp.

Thông số đầu nối cáp từ tính 2Pin hình tròn:

Bản vẽ kỹ thuật đầu nối cáp 2Pin hình tròn

Bản vẽ kỹ thuật đầu nối từ tính cái 2Pin hình tròn

Đề xuấtbố cục pcb

Ưu điểm của Đầu nối từ tính:

1. Trải nghiệm người dùng dễ dàng

.Hấp thụ tự động: Kết nối dễ dàng chỉ với một thao tác "bật" đơn giản – không cần căn chỉnh chính xác.

.An toàn chống rơi: Tách rời gọn gàng dưới lực căng (ví dụ: vấp phải cáp), bảo vệ thiết bị khỏi bị hư hại.

2. Độ bền vượt trội

.Tuổi thọ chu kỳ cao: Được đánh giá cho 100.000–200.000 chu kỳ kết nối/ngắt kết nối – vượt xa các đầu nối tiêu chuẩn.

.Thiết kế chắc chắn: Cấu trúc gia cố chống lại căng thẳng vật lý và sử dụng thường xuyên.

3. Khả năng phục hồi môi trường

.Chống thấm nước IPX8: Cổng phía thiết bị (cái) chịu được ngâm (lý tưởng cho thiết bị đeo, thiết bị y tế, thiết bị ngoài trời).

.Khả năng chống bụi: Thiết kế kín ngăn chặn sự xâm nhập của hạt.

4. Cung cấp năng lượng hiệu suất cao

.Hỗ trợ sạc nhanh: Xử lý dòng điện 5A–10A, cho phép sạc nhanh cho các thiết bị tiêu tốn nhiều điện năng.

.Điện trở thấp: Tối ưu hóa để truyền dòng điện cao hiệu quả với tổn thất năng lượng tối thiểu.

5. Tính linh hoạt trong thiết kế

.Tính thẩm mỹ có thể tùy chỉnh: Hình dạng, màu sắc và thương hiệu được điều chỉnh để phù hợp với các thiết bị chủ (ví dụ: thiết bị đeo, tiện ích IoT).

.Khả năng thích ứng với yếu tố hình thức: Có thể được thiết kế cho các cấu hình siêu mỏng hoặc vỏ chuyên dụng.

6. An toàn nâng cao

.Chống đoản mạch: Tích hợp bảo vệ chống đoản mạch ngẫu nhiên trong quá trình kết nối/lệch hàng.

.Phân cực an toàn: Thiết kế vật lý ngăn chặn việc chèn không chính xác (bảo vệ phân cực ngược).

7. Khả năng tín hiệu nâng cao

.Dữ liệu tốc độ cao: Hỗ trợ USB 2.0, HDMI 1.3, tín hiệu âm thanh/video – thay thế các cổng truyền thống mà không ảnh hưởng đến chức năng.

.Tính toàn vẹn tín hiệu: Duy trì truyền ổn định cho video/âm thanh ngay cả khi ngắt kết nối thường xuyên.

Ứng dụng sản phẩm:
