| Place of Origin: | China |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Model Number: | VID2500A/ VIC3250B |
| Tài liệu: | VID2501A.pdf |
| Minimum Order Quantity: | 5000 |
| Giá bán: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Dia.: | 8.0mm |
|---|---|---|---|
| Material: | TPE,NdFeB N52,Lead-free C6801 | Spring force: | 60g±10g |
| Working storke: | 1.0mm | Current: | 2A |
| Volatge: | 12V | Cable lenght: | 1000mm |
| Color: | Black | Salt spray test: | 48H |
| Mechanical life: | 10000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

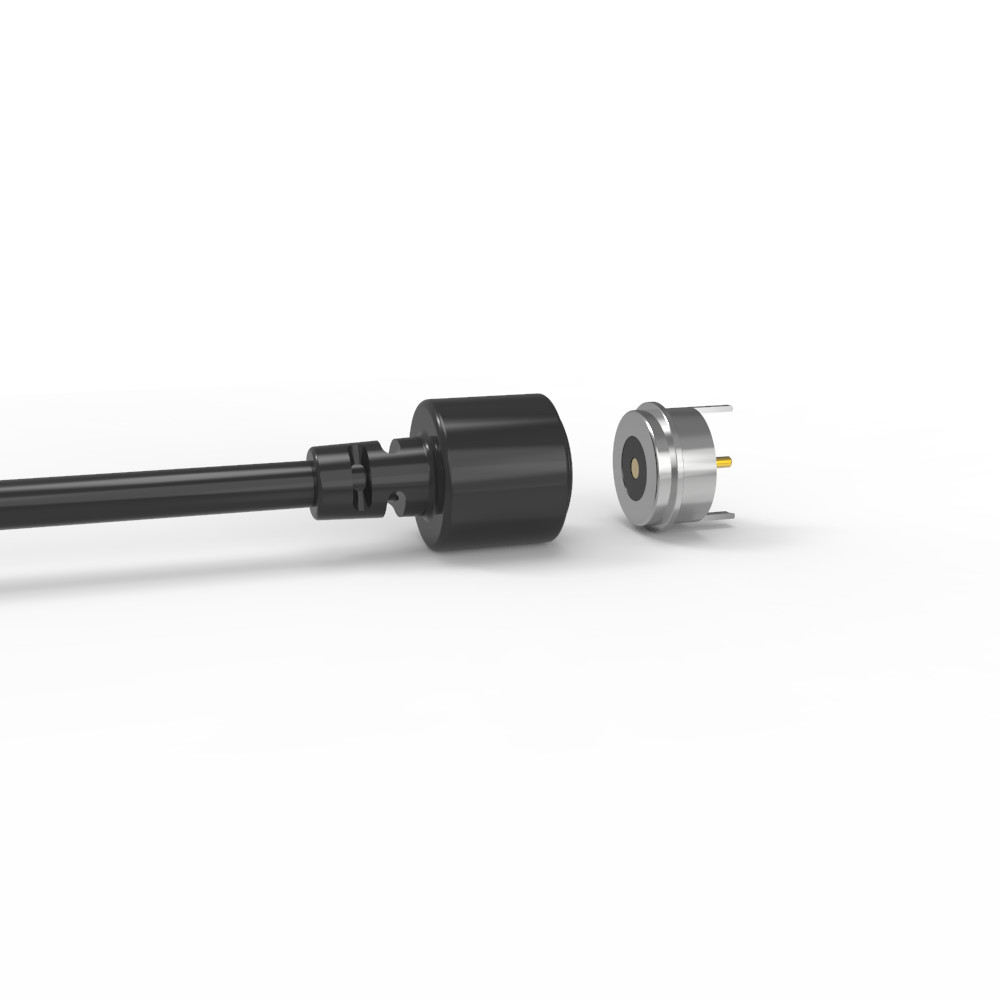

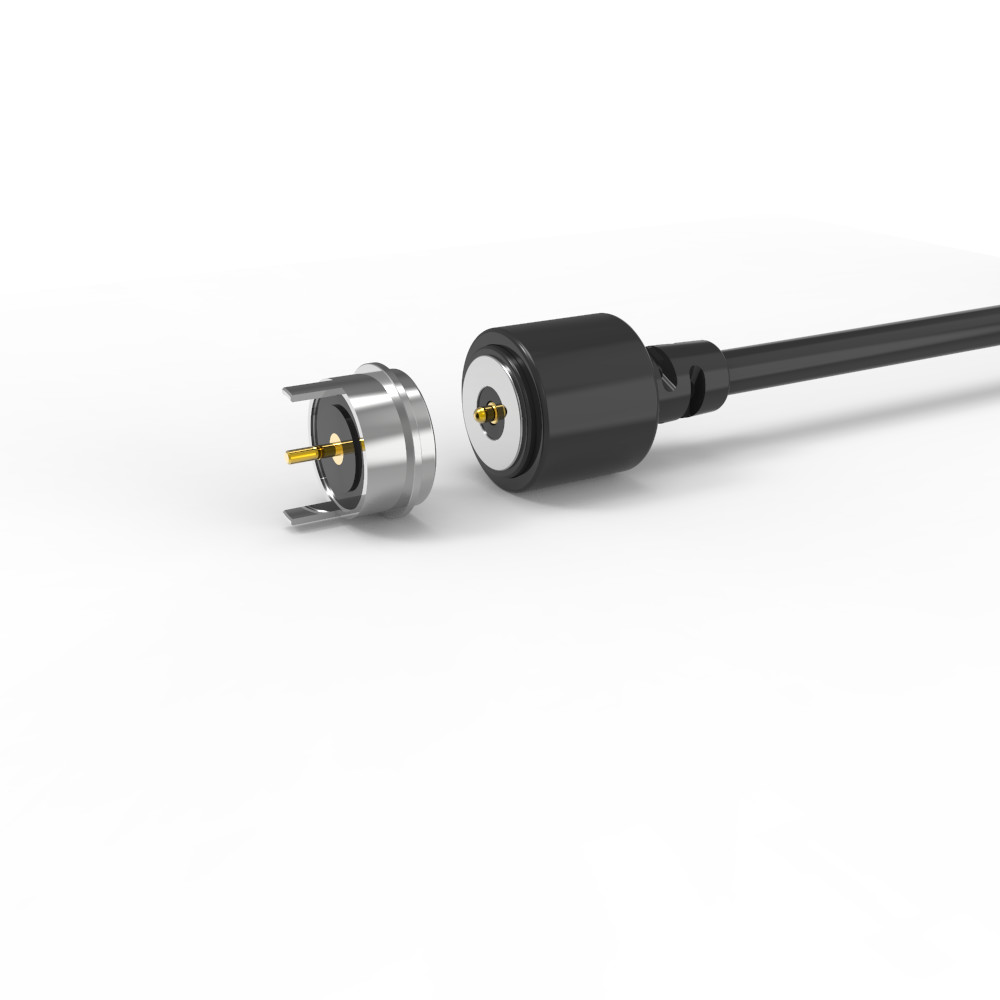

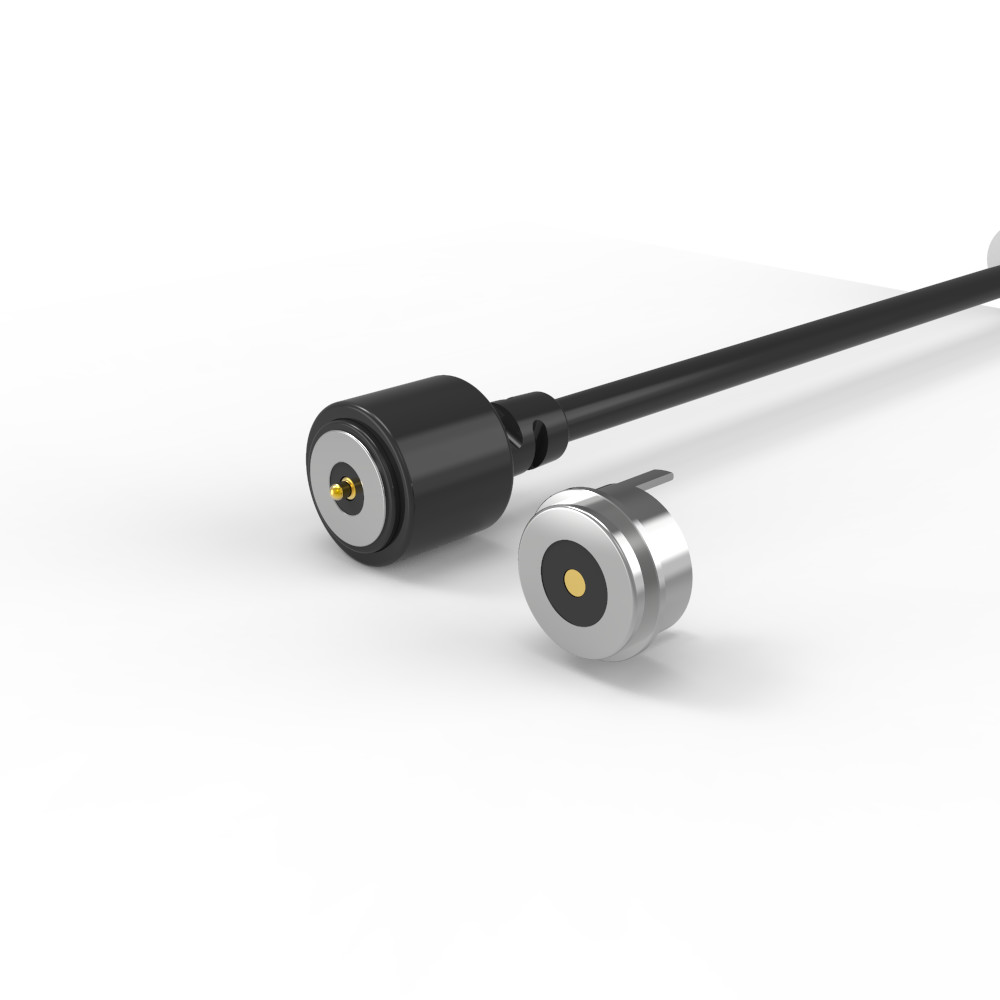

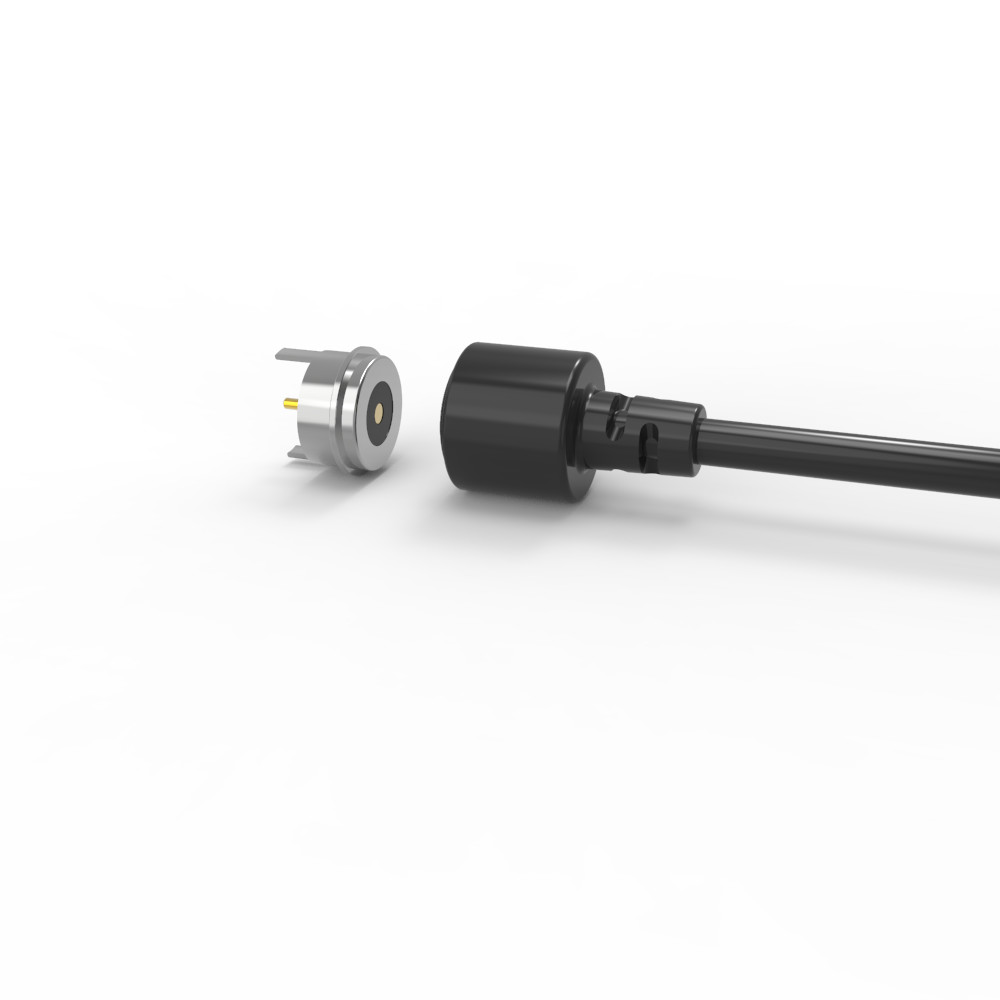

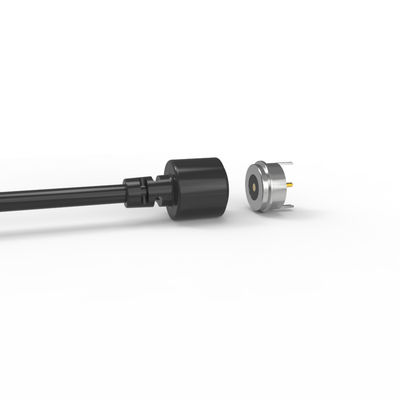

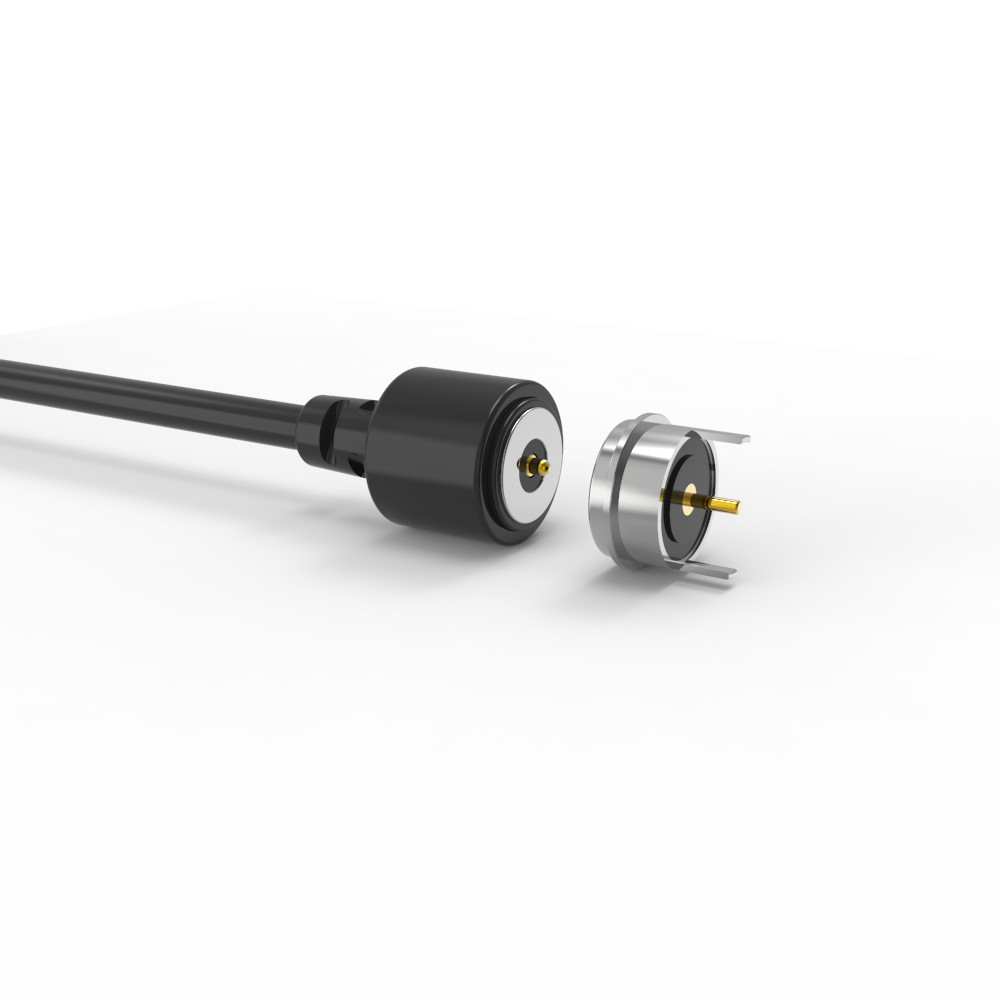

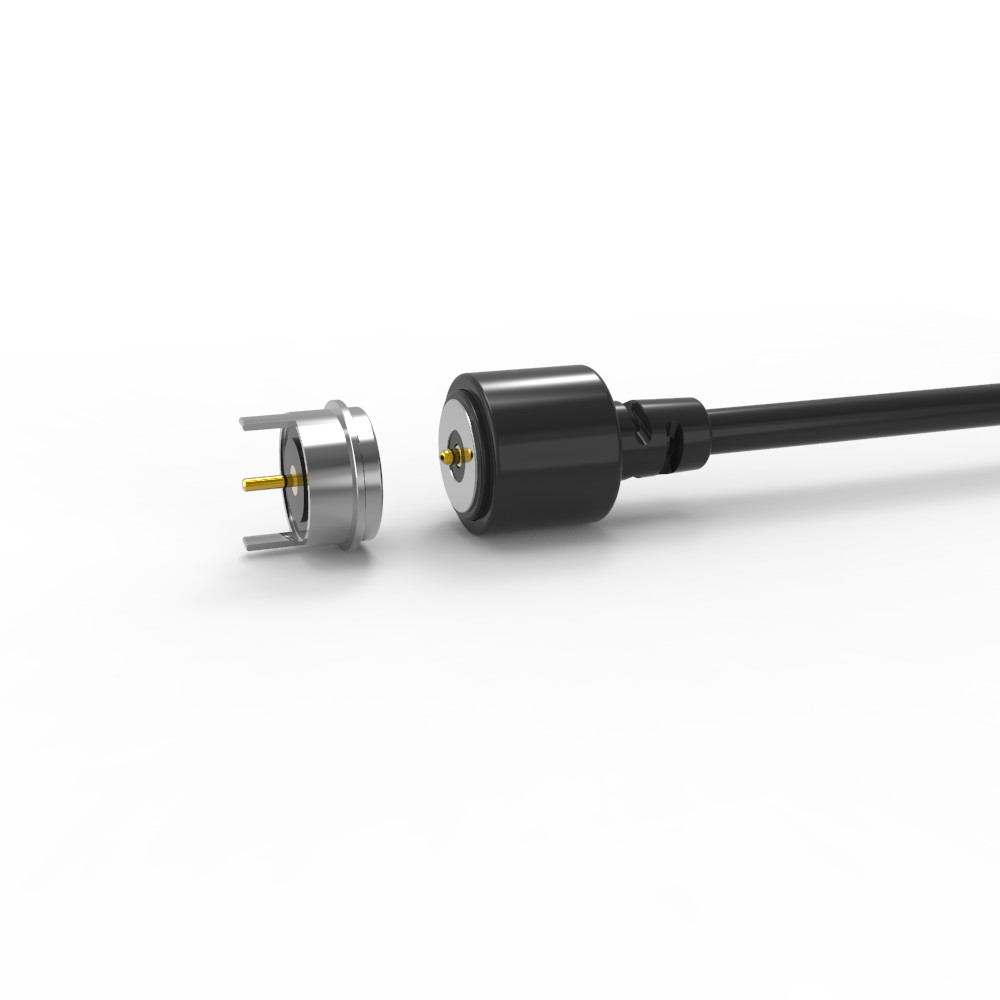

T-shaped cáp từ tính kết nối màu đen 90A jackets kết nối vòng kết nối từ tính.
UPE là nhà sản xuất kết nối từ tính chuyên nghiệp và kết nối cáp từ tính.
Chúng tôi có các nhà thiết kế chuyên nghiệp của riêng chúng tôi để đáp ứng bất kỳ yêu cầu của bạn và cung cấp dịch vụ tùy chỉnh đầu nối từ tính.Các sản phẩm và giải pháp kết nối chân pogo từ tính khác nhau có thể được thiết kế theo nhu cầu của khách hàng khác nhau.

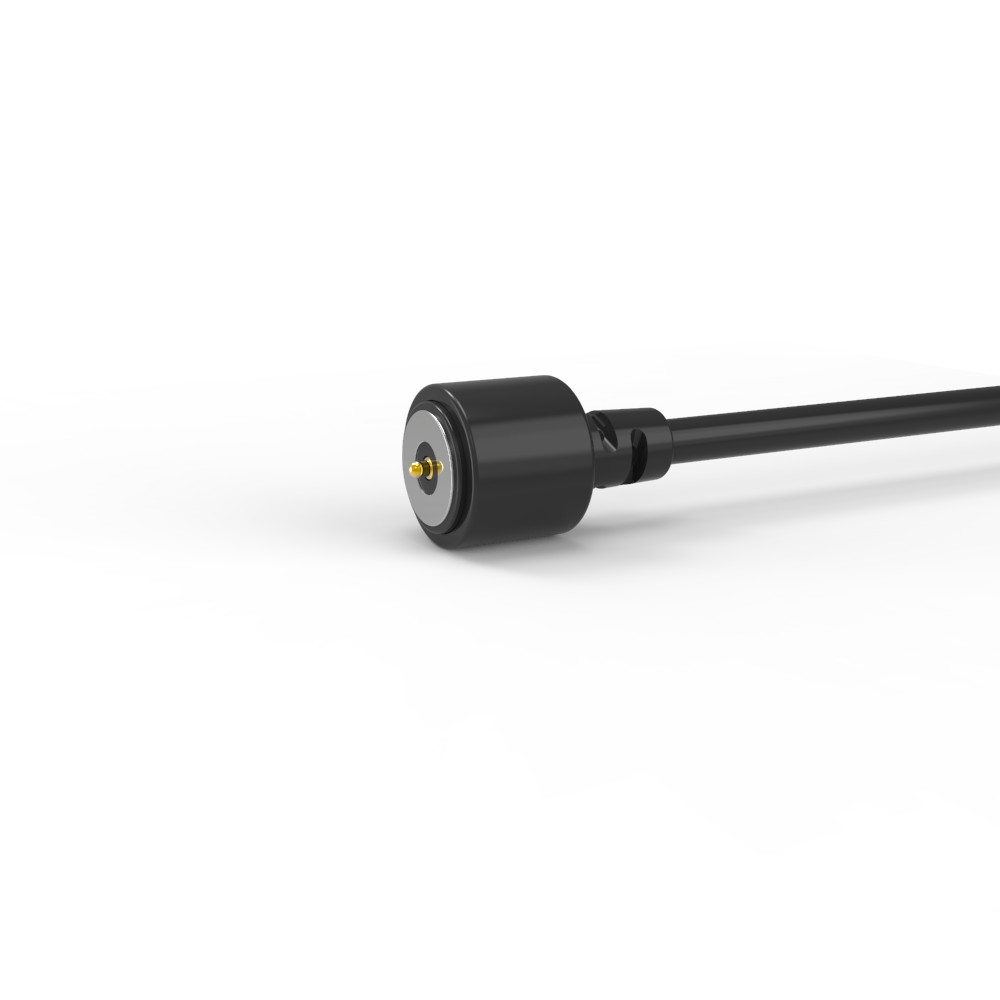

Máy kết nối cáp từ nam:
Các thành phần và vật liệu chính:
1.Pogo Pins (Đối tác điện):
- Vật liệu cơ bản:Bắt đầu.
- Lắp đặt:Dầu bơm (đỉnh di chuyển) và thùng (căn hộ) bọc bằngtối thiểu 5 micrô inch (μ") vàng (Au)kết thúc60-100 micro-inch (μ") Nickel (Ni)Điều này cung cấp khả năng chống ăn mòn, dẫn điện và độ bền tuyệt vời.
2.Căn hộ (cơ thể nhựa chính):
- Vật liệu:HTN đen (Nylon nhiệt độ cao) được củng cố bằng30% Sợi thủy tinh (GF).
.Đánh cháy:UL94 V-0 (Sự chống cháy tuyệt vời, tự dập).
3. Magnet:
Loại:Neodymium Iron Boron (NdFeB), loạiN52(độ mạnh nhất có sẵn).
- Lắp đặt:Nickel (Ni) - Cung cấp bảo vệ ăn mòn cho nam châm.
4- Cáp:
Loại:2 dẫn (2C).
Chiều kính bên ngoài (OD):3.0mm.
- Người điều khiển:Có thể là 43 sợi AWG (TC43), đường kính 0,08mm mỗi sợi (cung cấp tính linh hoạt).
5.Wire Jacket & Connector Jacket:
- Vật liệu:Đen TPE (Thermoplastic Elastomer).
Khó:90A Shore (Một sự cân bằng tốt về tính linh hoạt, độ bền và độ bám).
Thông số kỹ thuật:
1- Lực xuân: 60 gram ±10g(tức là, 50g đến 70g) được đo khi chân pogo được nén đếnĐộng lực 1,0 mmĐây là một lực trung bình, đáng tin cậy cho tiếp xúc điện.
2.all Stroke: 1.20mm(Phạm vi tối đa mà máy ép pogo pin có thể được nén vào thùng).
3- Cuộc sống cơ khí:Tối thiểu10,000 chu kỳ giao phối(kết nối / ngắt kết nối) Chỉ ra một thiết kế mạnh mẽ phù hợp với việc sử dụng thường xuyên.
Thông số kỹ thuật điện:
1Điện áp hoạt động: 12V DC.
2. Điện lực: 2A(mỗi pin/cặp).
3.Kháng tiếp xúc: Tối đa 50 milliohm (mΩ)mỗi cặp chân pogo trong các điều kiện cụ thể.
4Kiểm tra: 100%của các đơn vị trải quaVòng tròn mởvàVòng ngắnthử nghiệm để đảm bảo chức năng điện cơ bản và an toàn.
Tuân thủ và đáng tin cậy:
1. Phù hợp môi trường:Được nêu rõ rõ là phù hợp với RoHS (Restriction of Hazardous Substances) và REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals).
2Chống ăn mòn(Thử nghiệm phun muối): 48 giờ tiếp xúc với phương pháp thử nghiệm tiêu chuẩn (ví dụ, ASTM B117). Đây là thời gian thử nghiệm đáng kể, cho thấy khả năng chống ăn mòn tốt cho lớp phủ / vật liệu,thích hợp cho môi trường đòi hỏi.

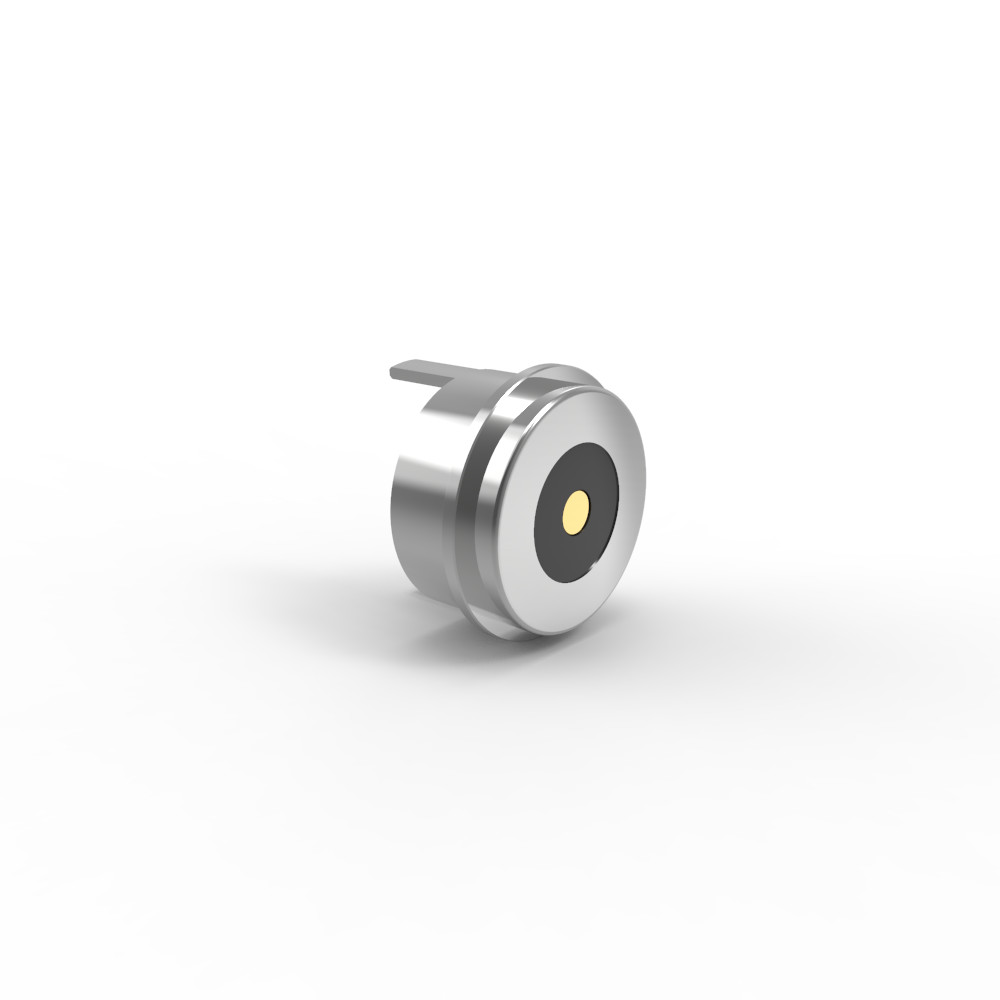

Máy kết nối từ tính nữ:
- Vật liệu:
PIN: Không có chì C6801, mạ 5U" Min Au trên 60 ~ 100U" Ni;
Bộ chứa: Đen HTN+30%GF UL94 V-0;
Shel1: Không chì C6801 Ni mạ;
Nam châm: NdFeB N52 Plating Ni
... Điện:
Điện áp: 12V.
Hiện tại:5.0A.
Chống tiếp xúc:50mΩMax (PIN).
100% thử nghiệm mở và ngắn.
Sản phẩm phù hợp với ROHS hoặc REACH.
Xét nghiệm xịt muối: 48 giờ.
Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Plug-in hàn PCB board;
2. Xây dựng và đóng gói sau khi hàn dây;
3Một đầu cuối chuyển của bảng PCB đó có thể được gắn;
4.Molding đúc phun của khuôn nhúng;
5- Các dây có thể được gắn trực tiếp.
Các bộ kết nối cáp nam châm 2Pin tròn
|
Tên |
Máy kết nối cáp từ tính |
|
Chiều kính |
8.0mm |
|
Loại |
Nam/Nữ |
|
Đinh |
2pin |
|
Sợi |
TPE |
|
Chiều dài cáp |
1000±20mm |
|
Màu sắc |
Màu đen |
|
Pogo pin/Turningparts |
Không có chì C6801 |
|
Vỏ |
Không có chì C6801 |
|
Nam châm |
N52 NdFeB Ni 15-20um |
|
Nhà ở
|
Đen HTN UL94V-0 |
|
Sức mạnh của lò xo |
60g±10G, lúc một.0mm cá sừng làm việc |
|
đầy đủbạch tuộc |
1.2mm |
|
Tuổi thọ cơ khí |
10000 chu kỳ Min.. |
|
Hiện tại |
2AMax |
|
Điện áp |
DC 12V |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
Nhiệt độ hoạt động |
-25°C đến +80°C |
|
Xét nghiệm phun muối |
48h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |
Sơ đồ kỹ thuật kết nối cáp 2Pin tròn
Hình vẽ kỹ thuật kết nối từ nữ 2Pin tròn
RePhân bố PCB được khuyến khích
Ưu điểm của Magnetic Connector:
● Làm nhân bản thiết kế trải nghiệm kết nối hấp thụ tự động;
● Kháng té nhân bản: dễ dàng tháo khỏi giao diện sạc,và thiết bị không dễ dàng tháo rời;
● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;
● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);
● Thời gian sạc nhanh: Thiết kế kết nối nam châm 5A-10A chịu được truyền điện lớn;
● Sự xuất hiện của các kết nối từ tính có thể được phù hợp theothiết kế thiết bị ứng dụng của khách hàng;
● Thiết kế cấu trúc chống mạch ngắn của sản phẩm và chắc chắn;
● Thực hiện truyền tín hiệu tần số cao, có thể thay thế USB2 truyền thống.0HDMI 1.3 chức năng truyền tín hiệu Video&Audio
Ứng dụng sản phẩm:
1) PCB board;
2) Máy ảnh kỹ thuật số / Sản phẩm y tế / Các hộp mực máy in;
3) Chọn tay cầm golf / Xe điện / Ứng dụng điện thoại;
4) Thiết bị khử rung tim / Sạc xe / Máy lọc không khí;
5) Đèn đèn phẳng LED/đèn đèn flash LED/máy tính bảng/máy tính xách tay/PC;
6) Ngân hàng điện / Sản phẩm kỹ thuật số / Ứng dụng điện gia đình nhỏ;
7)Sản phẩm sạc/Sản phẩm truyền tín hiệu vv
