| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9001 |
| Số mô hình: | 8Pin SMT Spring Loaded Pin Connector |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $0.8-$3 |
| chi tiết đóng gói: | Thể dục |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Đầu nối chân Pogo | Loại: | SMT |
|---|---|---|---|
| Vật liệu: | C3604, Sus304, thn | Điều trị bề mặt: | Mạ vàng |
| Liên hệ với điện trở: | 50mΩ tối đa ở độ cao làm việc | Thử nghiệm phun muối: | 48H |
| Nhiệt độ hoạt động của sản phẩm: | 260°C±5°C 20s±2s | Môi trường sử dụng sản phẩm: | 80°C~130°C (kiểm tra trong phòng thí nghiệm) |
| Làm nổi bật: | SMT Pogo Pin Connector,Pogo Pin Connector 8pin,8pin Spring Pin Connector |
||

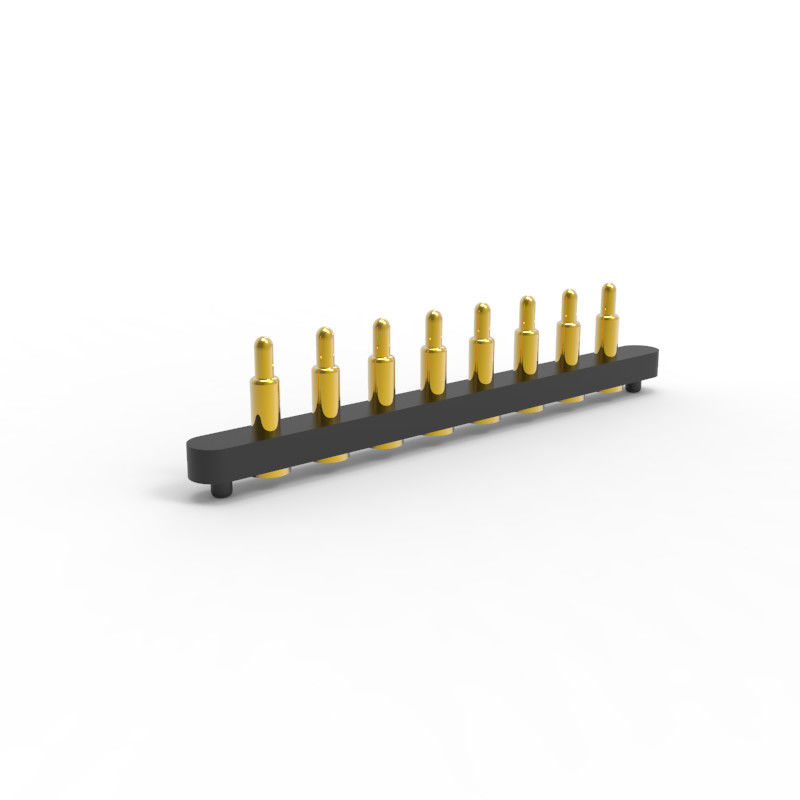

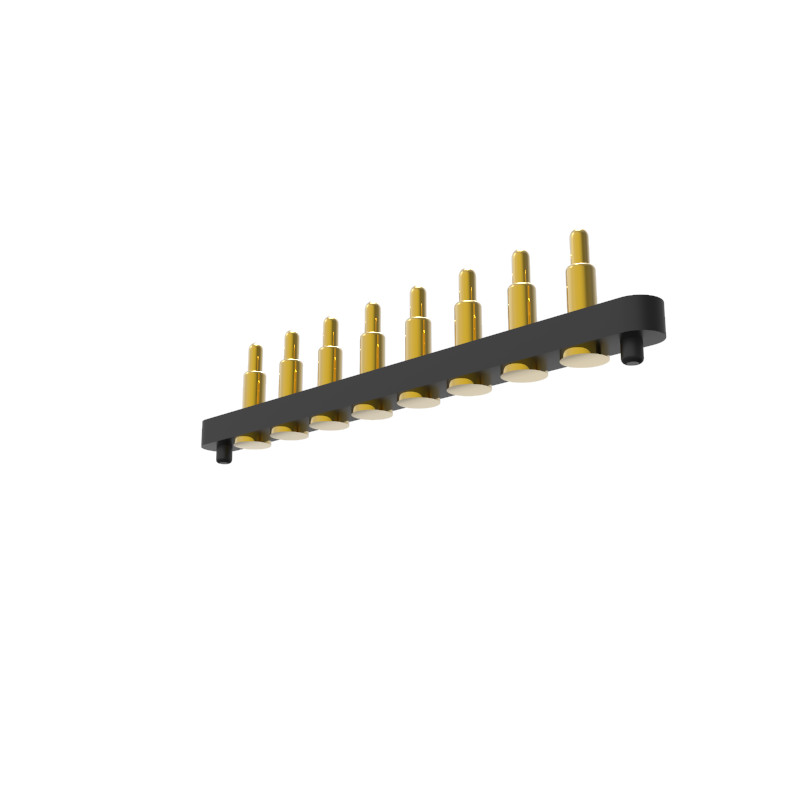

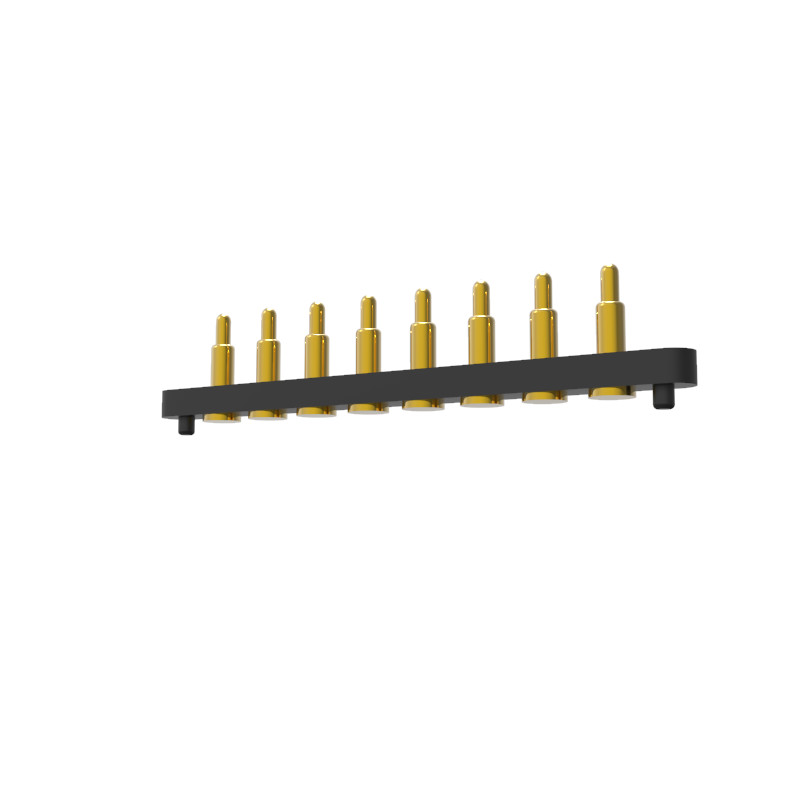

8pin SMT mùa xuân tải pogo pin kết nối bề mặt gắn PCB đồng mạ vàng. Đối với loại SMT pogo pin, nó là ổn định tốt, đáy thùng là một thiết kế đáy phẳng,dễ dàng hàn trên bảng PCB.UPE cung cấp dịch vụ tùy biến kết nối chân pogo chuyên nghiệp, các sản phẩm khác nhau và các giải pháp kết nối chân pogo có thể được thiết kế theo nhu cầu của khách hàng khác nhau.
Ưu điểm của UPE Pogo Pin Connector
Pogo Pin Connector, thường được gọi là chân xuân hoặc chân pogo, cung cấp một số lợi thế:
Độ tin cậy:UPE Pogo pin sử dụng Công nghệ CLIP cung cấp một kết nối điện nhất quán và đáng tin cậy, ngay cả trong môi trường chịu rung động và sốc cơ học.
Thiết kế nhỏ gọn:Kích thước nhỏ của chúng cho phép chúng phù hợp trong không gian hẹp, lý tưởng cho các thiết bị điện tử hiện đại, nhỏ gọn.
Sự linh hoạt:Pogo pin có thể thích nghi với sự thay đổi bề mặt, đảm bảo kết nối ổn định ngay cả khi các bề mặt giao phối không hoàn hảo.
Dễ sử dụng:Chúng dễ sử dụng, với việc cài đặt và bảo trì đơn giản.
Độ bền:Chúng được thiết kế để chịu đựng nhiều chu kỳ kết nối và ngắt kết nối, làm cho chúng rất bền
Ưu điểm của chúng tôi và sự lựa chọn của bạn:
.UPE chuyên nghiệp tùy chỉnh dòng cao Pogo Pin với 15A-30A series, nó đã được sản xuất hàng loạt.
.UPE phát triển 1,27mm,2.0mm 2.54mm pitch tiêu chuẩn nam và nữ 2pin-40pin Pogo pin connector với SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life thử nghiệm lên đến 1.000.000 chu kỳ.
.Tất cả các sản phẩm có thể vượt qua tiêu chuẩn HF, RoHS REACH.
.100% kiểm tra điện cung cấp báo cáo trước khi giao hàng.
.Tùy chỉnh các hình dạng khác nhau có sẵn, cấu trúc nhỏ và dòng điện cao.
Cấu trúc và mô tả kiểu Pogo Pin:
SMT:Sự ổn định tốt, đáy của thùng là một thiết kế đáy phẳng, dễ dàng hàn trên bảng PCB.
Tại sao khách hàng chọnUPE?
1Dịch vụ tùy chỉnh chuyên nghiệp
2Khả năng sản xuất mẫu nhanh
3Hệ thống kiểm soát chất lượng nghiêm ngặt
4. Xử lý với các thành phần nhập khẩu
5Thiết bị thử nghiệm chính xác cao
6Các quy trình kiểm soát chi phí hợp lý
Hiệu suất tham số kết nối giáp
|
Tên của các bộ phận |
Bảng hiệu suất tham số |
|||
|
Vật liệu thùng |
Đồng |
Đồng Beryllium |
Phosphor đồng |
|
|
Vật liệu của máy phun |
Đồng |
Đồng Beryllium |
Phosphor đồng |
Thép không gỉ |
|
Tùy chọn mùa xuân |
Stainle |
Sợi dây âm nhạc |
|
|
|
Các yêu cầu về mạ |
Vàng-Au
|
Bạc-Ag
|
Palladium-nickel (Pd-Ni) |
|
|
Lưu lượng điện |
1A, 2A, 3A, 5A,15A hoặc 30A (các cấu trúc khác nhau) |
|||
|
Điện áp định số |
DC 12V 24V |
|||
|
Kháng tiếp xúc |
30mΩ 50mΩ tối đa. |
|||
|
Kiểm tra sức sống |
501000 chu kỳ tối thiểu 1000000 chu kỳ tối đa |
|||
|
Nhiệt độ dòng chảy lại. |
265°, 4~5sec |
|||
|
Kiểm tra độ tin cậy POGO PIN |
||||
|
Lực giữ |
Với tốc độ chạy xe đạp 500±50 mỗi giờ,50Ít nhất 1000 chu kỳ |
|||
|
Độ ẩm |
EIA-364-31,Phương pháp thử nghiệm II, Điều kiện A Các kết nối kết hợp đối tượng với độ ẩm tương đốicủa 90% đến 95% RH và nhiệt độ 40°C ± 2°C độ ẩm tương đối 96 hoỪ. |
|||
|
Chống nhiệt hàn
|
EIA-364-56,Phương pháp 5,Mức 2 265°C+10/-0°Ctrong 30 đến 35 giây
|
|||
|
Xịt muối
|
EIA-364-26,Điều kiện thử nghiệm B Các đầu nối kết hợp với dung dịch muối 5±1%nồng độ, 35+1°C/-2°C trong 48 giờ. |
|||
|
Xét nghiệm lực xuân
|
Thủ tục thử lực bình thường, 100g±20g ở độ cao làm việc
|
|||
|
Tuổi thọ nhiệt độ
|
EIA-364-17,Phương pháp thử nghiệm A,điều kiện 4,Điều kiện thời gian thử nghiệm Akết nối với 85°C± 2°C trong 96 giờ. |
|||
|
Khả năng hàn
|
EIA-364-52 Đắm vào 265±5°C, 60/40±5% Sn/pb hàn trong 4,0 ~ 5,0 giây |
|||
|
Kháng tiếp xúc
|
EIA-364-23 Đo điện trở tiếp xúc với dòng điện thử nghiệm tối đa 100 mAvà điện áp tối đa 20 mV |
|||
Một số Pogo Pin Connector tùy chỉnh để tham khảo:
Phòng ứng dụng của Pogo Pin Connector:
Bao bì & vận chuyển
Bất kỳ câu hỏi nào, vui lòng gửi đến union@upetech.net
