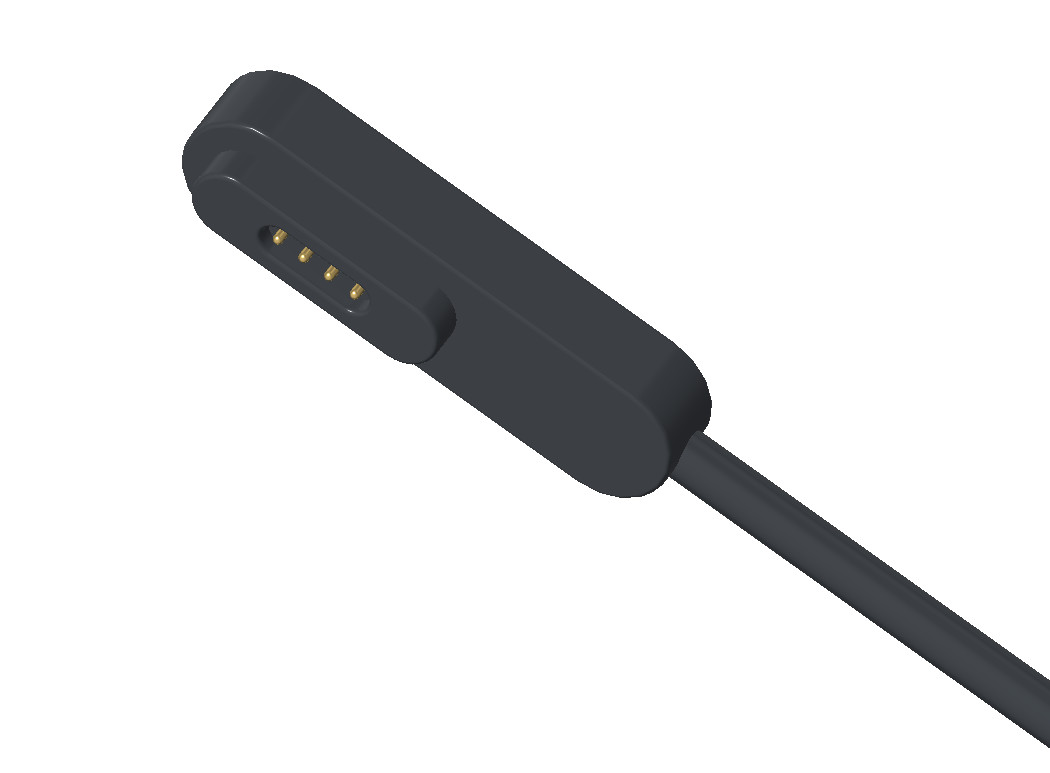

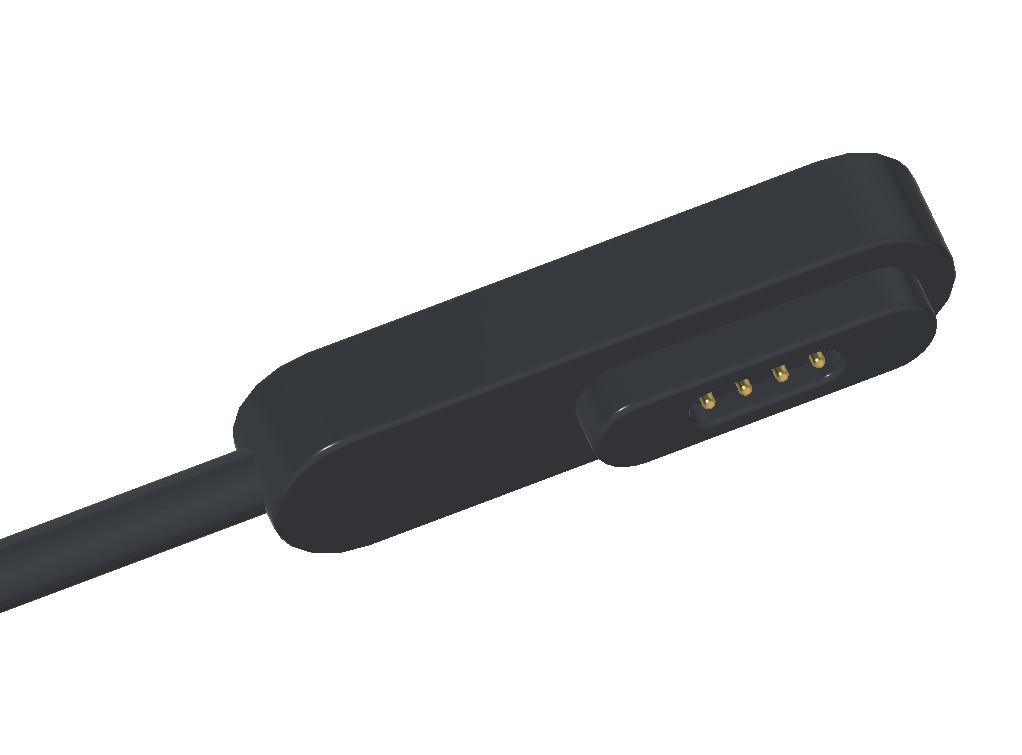

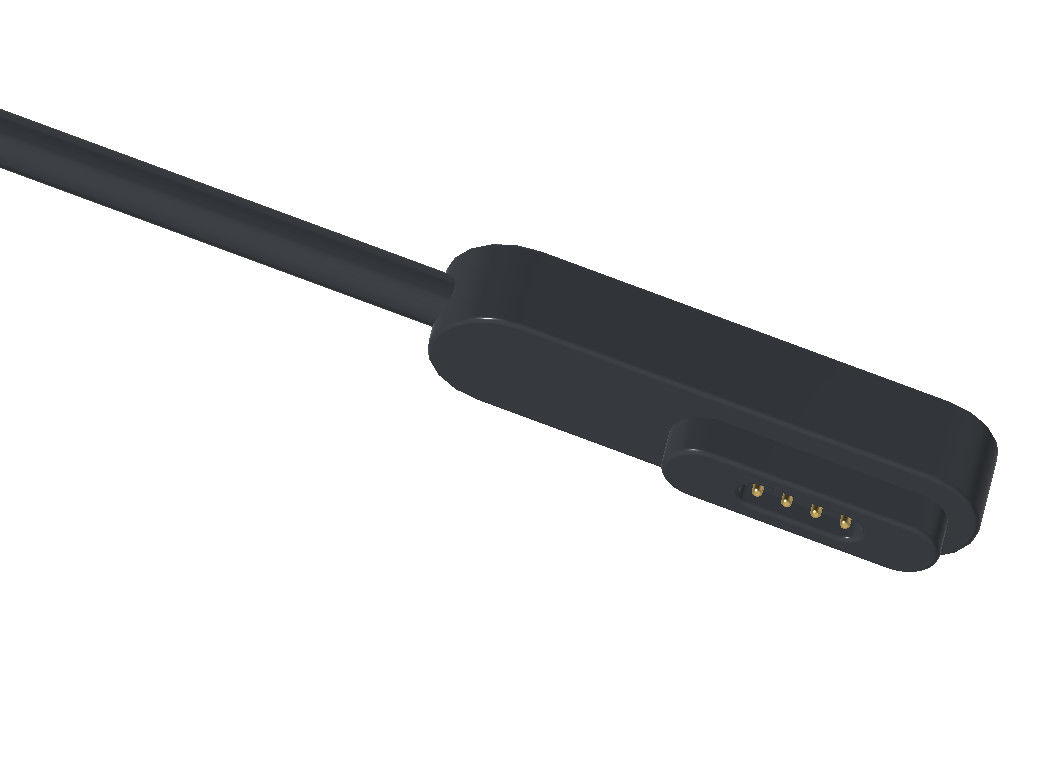

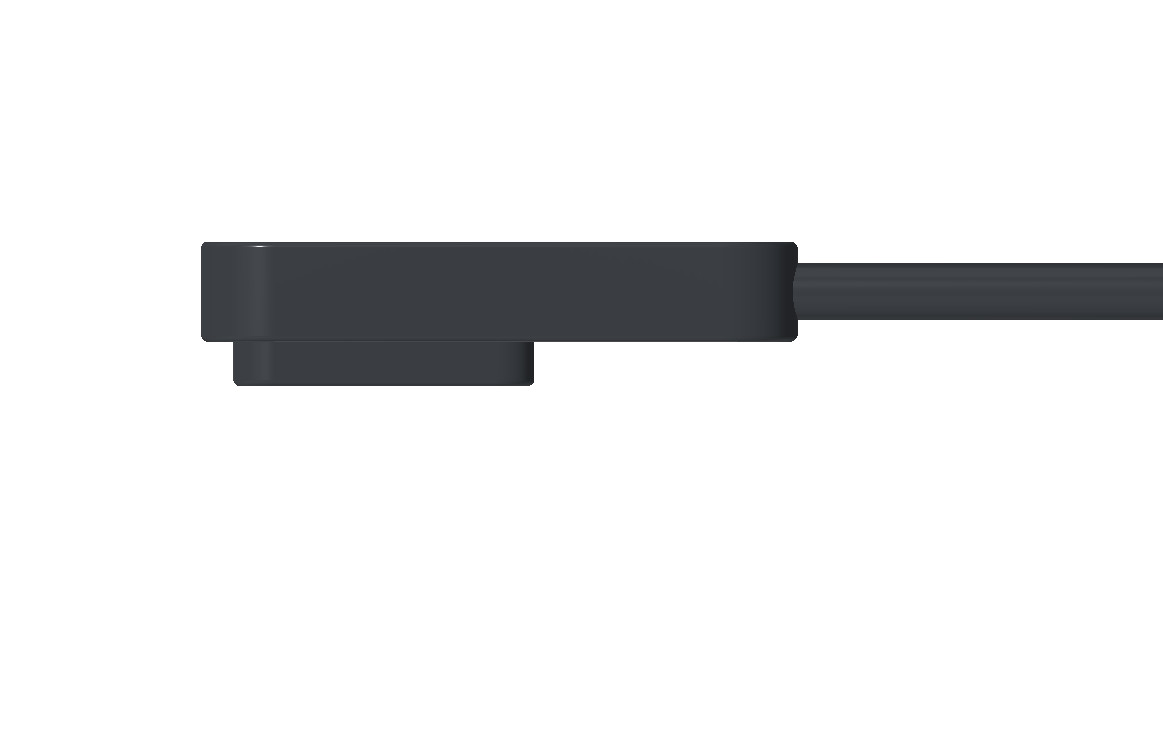

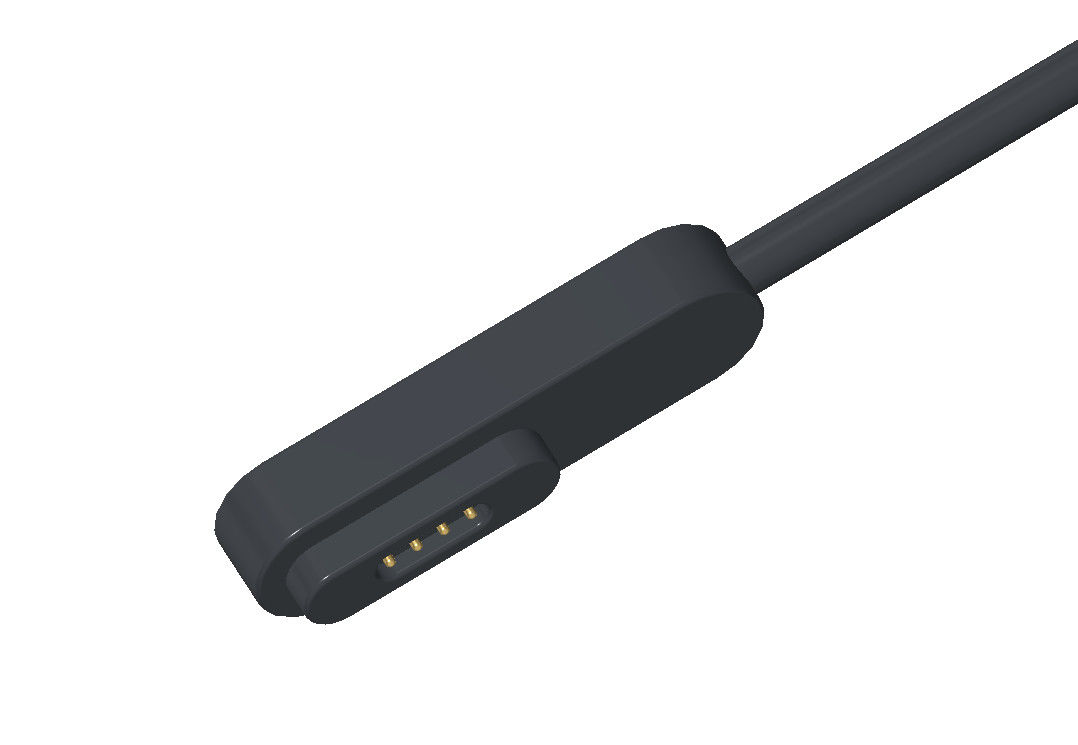

Dòng chữ nhật Magnetic USB Connector Male Magnetic Connector 4 Pin Với cáp PVC OD3.0

Dòng chữ nhật 4pin nam pogo pin dây cáp từ USB kết nối với cáp PVC OD3.0

1.Xét nghiệm giá trị kháng (AT:20C):

a. Giá trị kháng cự giữa khớp hàn và móng đồng là dưới 50mΩ

b. Giá trị kháng của 1 mảnh dây sản phẩm là dưới 60mΩ.

2. chịu được thử nghiệm điện áp: 100V AC trong 1 phút, 5mA Max

3. Kháng cách nhiệt: 50mΩ Min ((500V DC 1 phút)

4.Plug Swing test: Trọng lượng nâng 300g, góc ±70°, tần số 30 lần mỗi phút, 3000 lần mỗi phút
Tỷ lệ ngắt kết nối dưới 100%.

5. Một thử nghiệm cúi đầu nam: Trọng lượng 300g, góc ± 70°, tần số 30 lần/phút, 3000 lần/phút, ngắt
Đường là dưới 100%.

6. Một đầu nam, đầu từ (kiểm tra phần), thử nghiệm phun muối: Nhiệt độ 35±1°C, độ ẩm 85%, 5% NACL
Không có hiện tượng ăn mòn sau 24 giờ.

7. Thử nghiệm khả năng nâng của Plug và SR: Công suất nâng dọc của Plug và SR: 5kg/min, không được hư hỏng, và độ dịch phải dưới 3mm.

8. Thử nghiệm độ ẩm: Nhiệt độ 40 °C, độ ẩm 95%, 48 giờ, đáp ứng các yêu cầu của mục 2 và 3 trong ghi chú.

9. Thử nghiệm chu kỳ nhiệt: Đặt ở nhiệt độ -31 °C trong 30 phút, sau đó ở nhiệt độ 60 °C trong 30 phút nữa và lặp lại chu kỳ này 5 lần.
Phù hợp với các yêu cầu của ghi chú 2 và 3.

10Sản phẩm này phải tuân thủ các yêu cầu ROHS.

11Tất cả các vị trí có kích thước trên bản vẽ phải được kiểm tra 100% và ghi lại.

12Phương pháp đóng gói: Hộp bên ngoài phải được dán bằng giấy nhãn vận chuyển.

Các bộ kết nối cáp nam châm 4pin:

Hình vẽ kỹ thuật của bộ kết nối cáp nam châm 4pin

4pin cáp từ tính kết nối Mnode của kết nối

Hình ảnh bao bì:

Ưu điểm của Magnetic Connector:

● Hành trình thiết kế kết nối hấp thụ tự động;

● Chống té nhân bản: dễ dàng tháo khỏi giao diện sạc và không dễ dàng tháo thiết bị;

● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;

● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);

● Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền điện lớn;

● Sự xuất hiện của đầu nối từ tính có thể phù hợp theo thiết kế của thiết bị ứng dụng của khách hàng;

● Thiết kế cấu trúc sản phẩm chống mạch ngắn và chắc chắn;

● Thực hiện truyền tín hiệu tần số cao, có thể thay thế truyền thống USB2.0 HDMI 1.3 chức năng truyền tín hiệu Video&Audio

Ứng dụng các sản phẩm kết nối từ tính:

1Thiết bị đeo, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc,kết nối cuối dây dải nam châm

2Thiết bị y tế,thiết bị không dây,thiết bị truyền thông dữ liệu,thiết bị viễn thông,thiết bị tự động hóa và công nghiệp,thiết bị nghe nhìn

3Hàng không, hàng không vũ trụ điện tử, truyền thông quân sự

4Thiết bị đo lường, kiểm tra và điều hướng ô tô

5Điện tử tiêu dùng ((điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)

Tại sao UPE phải là đối tác của bạn?

● Đáng tin cậy và bền

● Thiết kế và giao hàng nhanh chóng

● Quan hệ đối tác đáng tin cậy và trung thực

Làm thế nào để đặt đơn đặt hàng đầu nối cáp từ tính
* Xác định yêu cầu của bạn ((Loại kết nối, Số lượng cần thiết, Yêu cầu tùy chỉnh, Thông số kỹ thuật)

* Đàm phán giá cả & điều khoản (giảm giá hàng loạt có thể áp dụng).

* Xác nhận chi tiết đặt hàng (loại kết nối, số lượng, tùy chỉnh).

* Thực hiện thanh toán (thông qua PayPal, chuyển khoản ngân hàng hoặc các phương pháp an toàn khác).

* Kiểm tra chất lượng và vận chuyển
Theo dõi lô hàng.

* Kiểm tra sản phẩm khi đến để đảm bảo chất lượng.

Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư

Phương thức thanh toán:T/T,PayPal,OCBC

Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc

Thời gian sản xuất:10-15Ngày làm việc

Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Hàng hóa:Hàng không, biển, nhanh

Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
