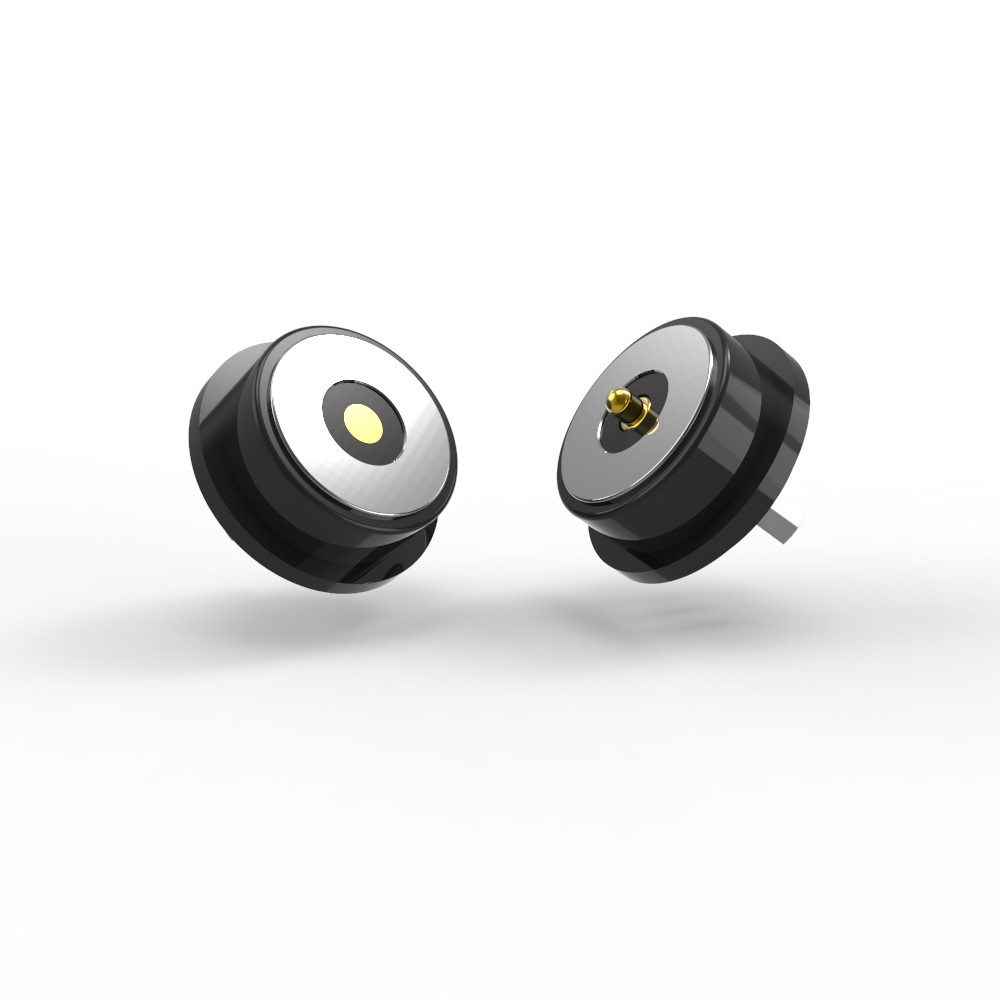

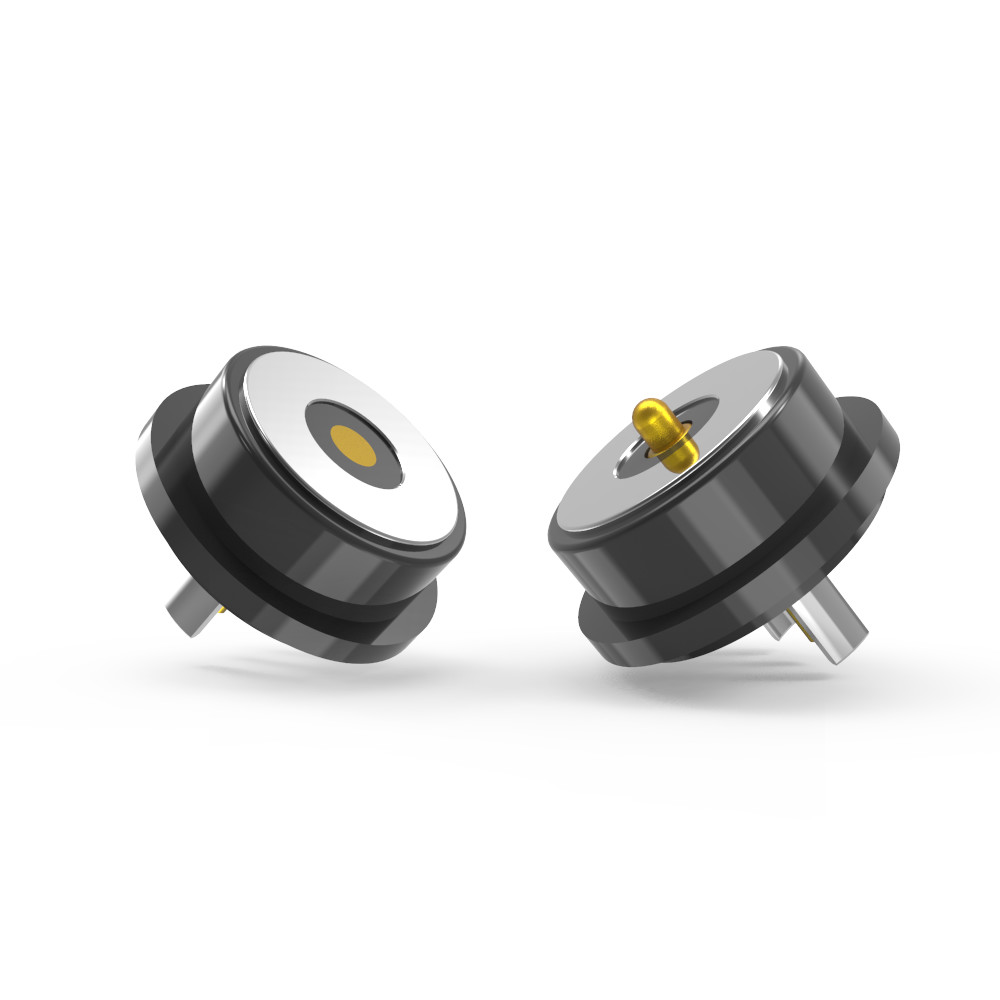

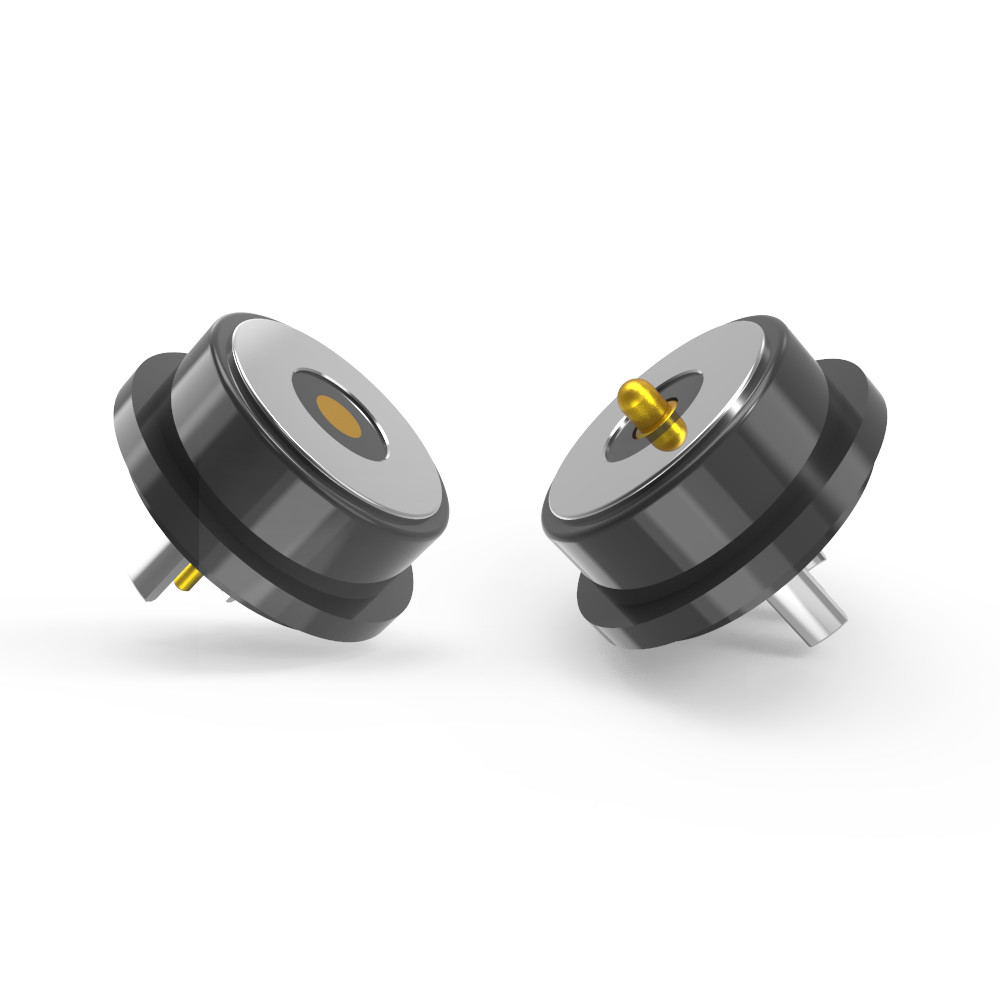

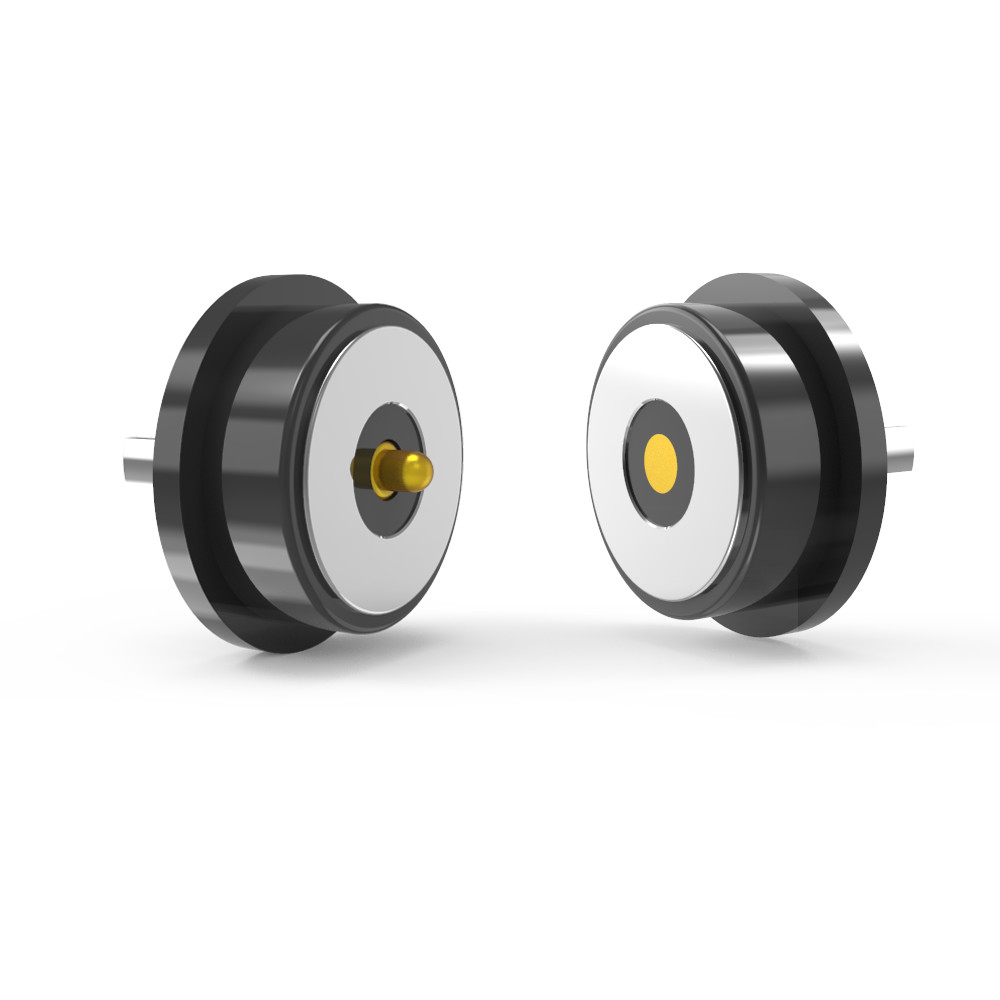

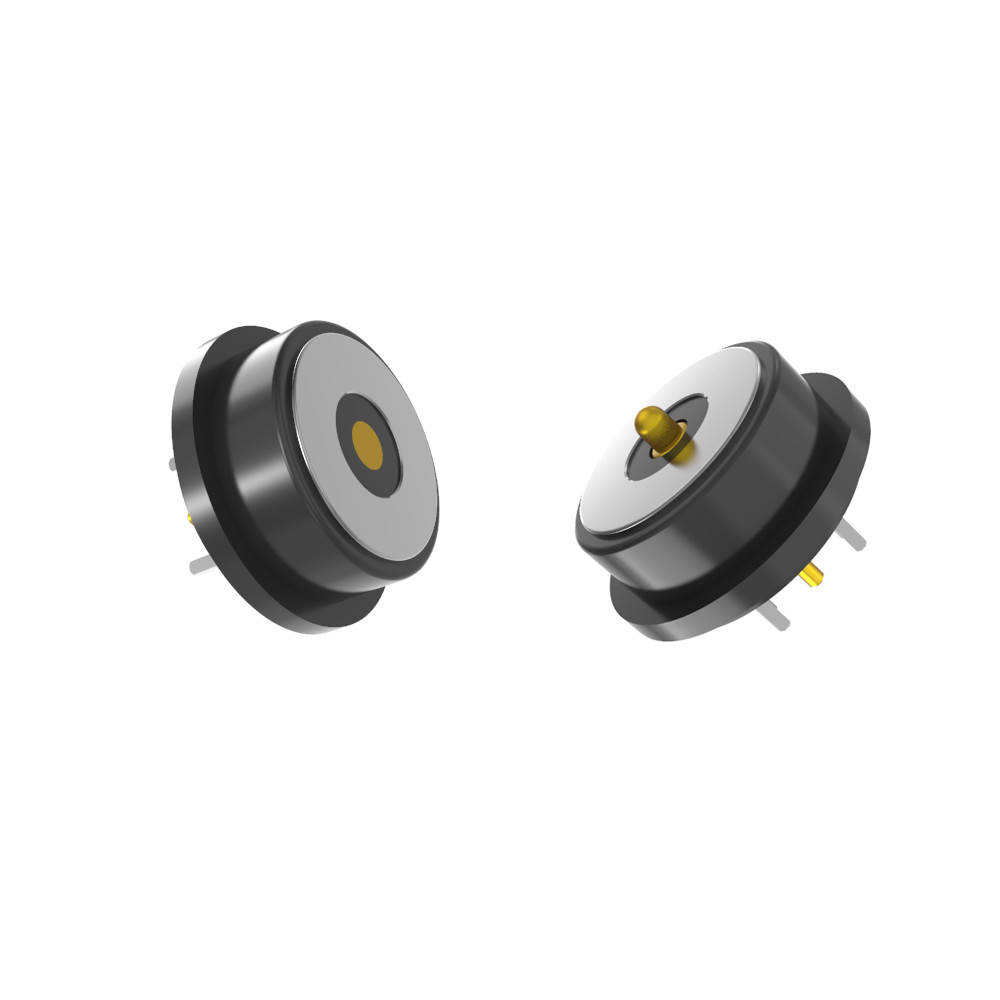

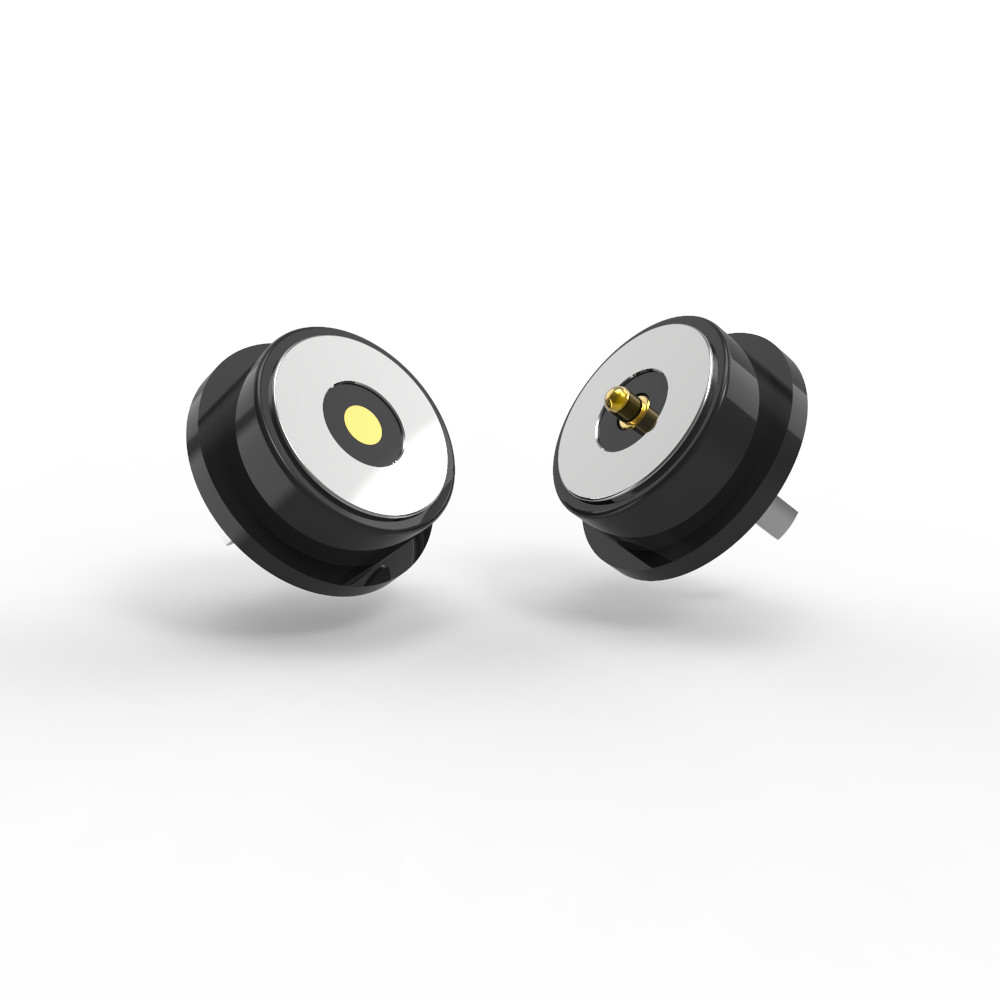

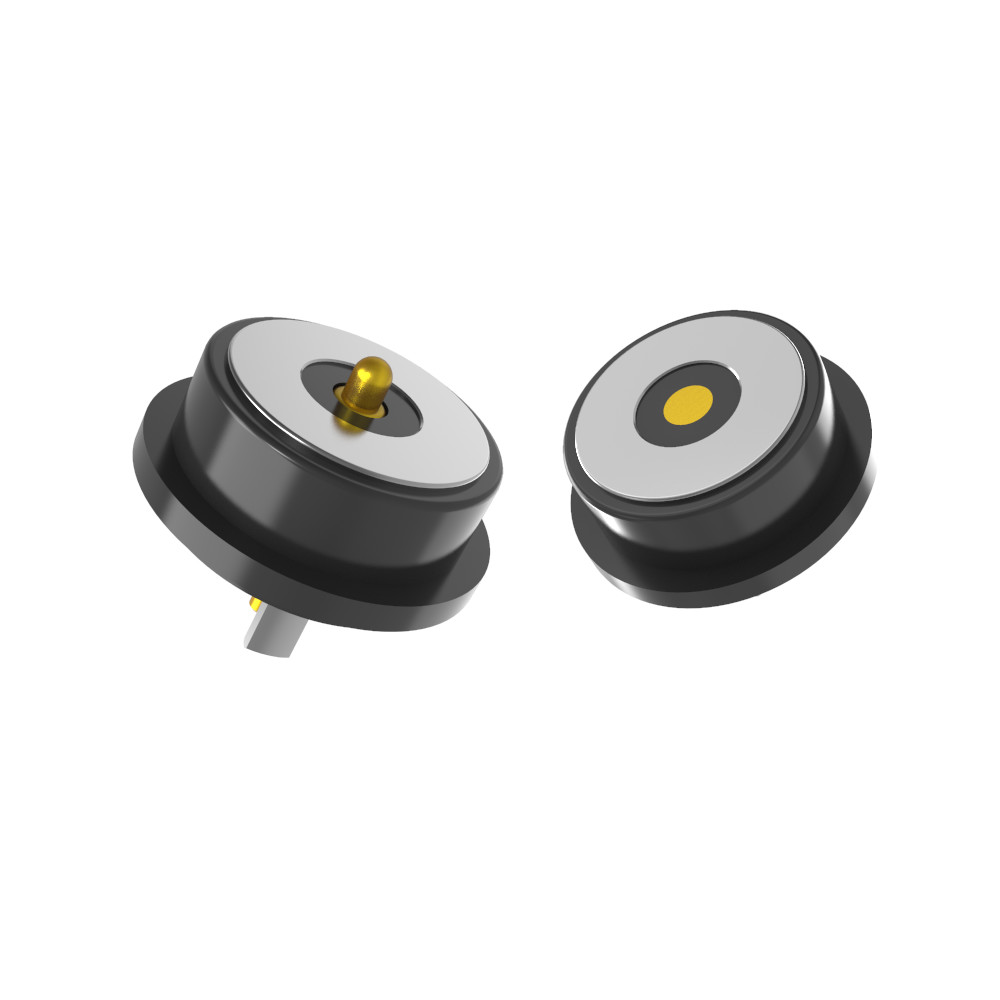

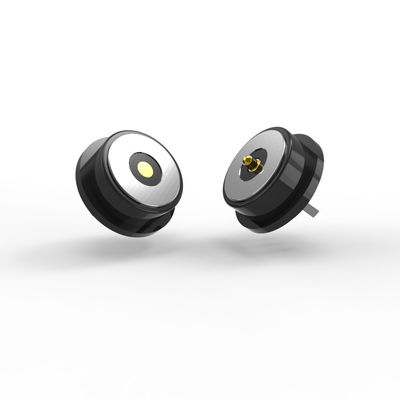

HTN vòng kết nối từ tính Black Spring tải kết nối điện 3A

Đen HTN OD8.0mm 2pin giáp với dây chuyền pogo pin vòng

Vật liệu:

Plunger:C6801 không có chì, mạ 5U" Min Au trên 60 ~ 100U" Ni;

Thùng: Không có chì C6801, mạ 5U" Min Au trên 60 ~ 100U" Ni;

Xuân:SUS 304 1U" Au;

Bộ chứa: Đen LCP+30%GFUL94 V-0;

Vỏ: Không có chì C6801Plating Ni

Nam châm: NdFeB N52 Plating Ni

Máy tính:

Lực của lò xo: 60g±10g, ở tốc độ hoạt động 1,0mm.

Bạch tuộc:1.2mm.

Tuổi thọ cơ học: 50.000 chu kỳ Min.

Thông số kỹ thuật điện:
Năng lượng: 12V DC.

Đánh giá dòng: 3,0A.

Phản kháng tiếp xúc: ≤50mΩ (milliohms) mỗi chân.

Kiểm tra:

Kiểm tra mạch ngắn/mở 100%.

Phù hợp với ROHS/REACH (không có chất nguy hiểm).

Xét nghiệm phun muối: 48 giờ (xác nhận khả năng chống ăn mòn).

Mô tả ứng dụng sản phẩm (không giới hạn trong những điều sau):

1. Plug-in hàn PCB board;

2.Forming và đóng gói sau khi hàn dây;

3. Một đầu cuối chuyển của bảng PCB có thể được thêm vào;

4.Molding đúc phun của khuôn nhúng;

5Các dây có thể được gắn trực tiếp.

Các thông số về kết nối từ tròn:

Hình vẽ kỹ thuật của bộ kết nối nam từ tròn

Hình vẽ kỹ thuật kết nối từ nữ tròn

Phân bố PCB được khuyến cáo:

Độ khoan dung bố trí: ± 0,05mm

Ưu điểm của Magnetic Connector:

1)Kinh nghiệm kết nối hấp thụ tự động; Hoạt động dễ dàng;

2) Sử dụng một giao diện từ tính để loại bỏ thiết bị dễ dàng hơn.

3) Chu kỳ sống cao. Nó hỗ trợ 50.000-300.000 thời gian gắn kết lại;

4) Nó là dễ dàng để tùy chỉnh thiết kế chống nước, nữ có thể đạt được chống bụi và chống nước (IP68);

5)Hỗ trợ dòng điện cao (3A-20A), sạc nhanh hơn;

6) Điểm ăn mòn tuyệt vời (48H-120H) đáp ứng môi trường khắc nghiệt;

8) Hình dạng tùy chỉnh để đáp ứng sự phù hợp với hình dạng sản phẩm, cải thiện điểm bán sản phẩm;

9) Vị trí nam châm, sử dụng nam châm và cấu trúc để bảo vệ hai mạch đạt phân biệt

hướng (( Nó hướng đến người dùng và thân thiện với người dùng)

10) Giao diện mở rộng tuyệt vời, Có thể đạt được ((Power Signal Video Audio Jack Etc);

11)Thời gian phát triển ngắn, khuôn chi phí thấp cho tùy chỉnh;

12) Cung cấp một truyền tín hiệu RF cao đáng tin cậy.0

Ứng dụng các sản phẩm kết nối từ tính:

1Thiết bị đeo, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc,kết nối cuối dây dải nam châm

2Thiết bị y tế,thiết bị không dây,thiết bị truyền thông dữ liệu,thiết bị viễn thông,thiết bị tự động hóa và công nghiệp,thiết bị nghe nhìn

3Hàng không, hàng không vũ trụ điện tử, truyền thông quân sự

4Thiết bị đo lường, kiểm tra và điều hướng ô tô

5Điện tử tiêu dùng ((điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)

Tại sao UPE phải là đối tác của bạn?

1. Sản xuất nguyên mẫu nhanh (3-5 ngày cho mẫu)
●Tốc độ đưa ra thị trường: Chuyển đổi mẫu nhanh chóng tăng tốc chu kỳ phát triển sản phẩm.

● Kiểm tra lặp lại: Cho phép tinh chỉnh thiết kế nhanh chóng trước khi sản xuất hàng loạt.

●Lợi thế: Lý tưởng cho các ngành công nghiệp như ô tô, y tế hoặc điện tử tiêu dùng, nơi đổi mới nhạy cảm với thời gian là rất quan trọng.

2Tiết kiệm chi phí (Giá MOQ cạnh tranh)
● Số lượng đặt hàng tối thiểu thấp (MOQ): Giảm chi phí ban đầu cho các công ty mới bắt đầu hoặc lô nhỏ.

● Khả năng mở rộng quy mô: Giá cả linh hoạt đảm bảo khả năng chi trả cho cả nguyên mẫu và đơn đặt hàng quy mô lớn.

● Đề xuất giá trị: cân bằng sản phẩm chất lượng cao với các giải pháp thân thiện với ngân sách.

3. Đảm bảo chất lượng (100% thử nghiệm tự động)
● Không có khiếm khuyết: Kiểm tra tự động (ví dụ: quang học, điện, cơ khí) đảm bảo độ tin cậy.

●Sự nhất quán: Loại bỏ lỗi của con người trong thử nghiệm quan trọng (ví dụ: kháng tiếp xúc, phun muối, tuổi thọ chu kỳ).

● Tuân thủ: Đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt (ROHS, REACH, cấp ô tô).

4. Sản xuất công nghệ cao & Kỹ thuật chính xác
●Sản xuất tiên tiến: CNC gia công, đánh dấu chính xác, và micro-plating (ví dụ, Au/Ni cho các kết nối).

● Chuyên môn vật liệu: Kiến thức về các vật liệu chuyên biệt (LCP, SUS 304, nam châm NdFeB, đồng không chì).

●Các giải pháp cụ thể cho ứng dụng: Được thiết kế cho các thành phần phức tạp

Làm thế nào để đặt đơn đặt hàng đầu nối cáp từ tính
* Xác định yêu cầu của bạn ((Loại kết nối, Số lượng cần thiết, Yêu cầu tùy chỉnh, Thông số kỹ thuật)

* Đàm phán giá cả & điều khoản (giảm giá hàng loạt có thể áp dụng).

* Xác nhận chi tiết đặt hàng (loại kết nối, số lượng, tùy chỉnh).

* Thực hiện thanh toán (thông qua PayPal, chuyển khoản ngân hàng hoặc các phương pháp an toàn khác).

* Kiểm tra chất lượng và vận chuyển
Theo dõi lô hàng.

* Kiểm tra sản phẩm khi đến để đảm bảo chất lượng.

Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư

Phương thức thanh toán:T/T,PayPal,OCBC

Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc

Thời gian sản xuất:10-15Ngày làm việc

Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Hàng hóa:Hàng không, biển, nhanh

Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được

Hàng hải

Bất kỳ câu hỏi nào, xin vui lòng gửi đếnunion@upetech.net
