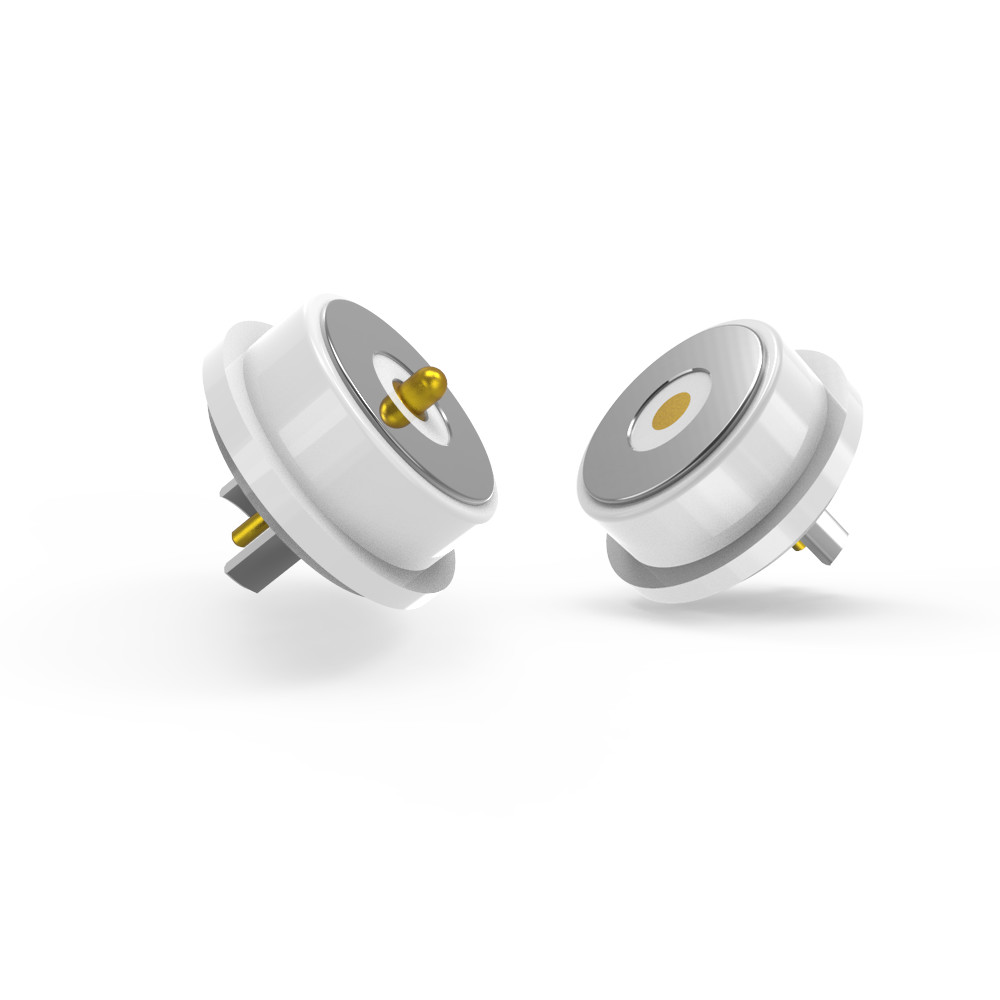

White Magnetic Pogo Pin Connectors 2 Pin Male And Female Connector 8.0mm

Pogo pin kết nối nam và nữ màu trắng vòng kết nối từ tính với 8.0mm

1Các thông số kỹ thuật vật liệu

.Máy phun và thùng:

Vật liệu cơ bản: đồng không chì (C6801)

Lớp phủ: Ít nhất 5μ" (microinch) Vàng (Au) trên 60100μ" Nickel (Ni) để chống ăn mòn và dẫn điện.

.Mùa xuân:

Vật liệu: thép không gỉ SUS 304

Bọc: 1μ "Vàng (Au) cho độ dẫn điện.

.Nhà ở:

Vật liệu: LCP màu trắng (Liquid Crystal Polymer) với 30% sợi thủy tinh (GF), UL94 V-0 (khả năng chống cháy).

.Vỏ:

Vật liệu: Đồng không chì (C6801) với mạ Nickel (Ni).

.Nam châm:

Vật liệu: Neodymium Iron Boron (NdFeB) lớp N52 (sức mạnh từ tính cao) với Nickel plating.

2Các thông số kỹ thuật cơ khí

.Lực mùa xuân: 60g ± 10g ở nhịp làm việc 1,0 mm (lực kích hoạt).

.Full Stroke: 1.2mm (tổng khoảng cách đi lại).

.Tuổi thọ cơ khí: Ít nhất 50.000 chu kỳ (sức bền).

.Cơ chế kích hoạt: Có thể từ tính (thông qua nam châm NdFeB) với hệ thống vòi phun.

Điện:

Điện áp: 12V.

Hiện tại:3.0A.

Chống tiếp xúc:50mΩMax (PIN).

Kiểm tra:

Kiểm tra mạch ngắn/mở 100%.

Phù hợp với ROHS/REACH (không có chất nguy hiểm).

Xét nghiệm phun muối: 48 giờ (xác nhận khả năng chống ăn mòn).

Mô tả ứng dụng sản phẩm (không giới hạn trong những điều sau):

1. Plug-in hàn PCB board;

2.Forming và đóng gói sau khi hàn dây;

3. Một đầu cuối chuyển của bảng PCB có thể được thêm vào;

4.Molding đúc phun của khuôn nhúng;

5Các dây có thể được gắn trực tiếp.

Các thông số về kết nối từ tròn:

Hình vẽ kỹ thuật của bộ kết nối nam từ tròn

Hình vẽ kỹ thuật kết nối từ nữ tròn

Phân bố PCB được khuyến cáo:

Độ khoan dung bố trí: ± 0,05mm

Ưu điểm của Magnetic Connector:

1)Kinh nghiệm kết nối hấp thụ tự động; Hoạt động dễ dàng;

2) Sử dụng một giao diện từ tính để loại bỏ thiết bị dễ dàng hơn.

3) Chu kỳ sống cao. Nó hỗ trợ 50.000-300.000 thời gian gắn kết lại;

4) Nó là dễ dàng để tùy chỉnh thiết kế chống nước, nữ có thể đạt được chống bụi và chống nước (IP68);

5)Hỗ trợ dòng điện cao (3A-20A), sạc nhanh hơn;

6) Điểm ăn mòn tuyệt vời (48H-120H) đáp ứng môi trường khắc nghiệt;

8) Hình dạng tùy chỉnh để đáp ứng sự phù hợp với hình dạng sản phẩm, cải thiện điểm bán sản phẩm;

9) Vị trí nam châm, sử dụng nam châm và cấu trúc để bảo vệ hai mạch đạt phân biệt

hướng (( Nó hướng đến người dùng và thân thiện với người dùng)

10) Giao diện mở rộng tuyệt vời, Có thể đạt được ((Power Signal Video Audio Jack Etc);

11)Thời gian phát triển ngắn, khuôn chi phí thấp cho tùy chỉnh;

12) Cung cấp một truyền tín hiệu RF cao đáng tin cậy.0

Ứng dụng các sản phẩm kết nối từ tính:

● Thiết bị đeo(điện thoại thông minh, tai nghe AR / VR)

● Thiết bị y tế(bộ chẩn đoán di động)

● IoT công nghiệp(cảm biến mô-đun, robot)

● Điện tử tiêu dùng(cổng sạc từ tính) ect..

Tại sao UPE phải là đối tác của bạn?

●Xây dựng nguyên mẫu nhanh: 3-5 ngày đối với mẫu

●Hiệu quả về chi phí: Giá MOQ cạnh tranh

●Đảm bảo chất lượng: Kiểm tra tự động 100%

●Sản xuất công nghệ caovới kỹ thuật chính xác

●Kiểm soát chất lượng có hệ thốngcho hiệu suất nhất quán

Làm thế nào để đặt đơn đặt hàng đầu nối cáp từ tính
* Xác định yêu cầu của bạn ((Loại kết nối, Số lượng cần thiết, Yêu cầu tùy chỉnh, Thông số kỹ thuật)

* Đàm phán giá cả & điều khoản (giảm giá hàng loạt có thể áp dụng).

* Xác nhận chi tiết đặt hàng (loại kết nối, số lượng, tùy chỉnh).

* Thực hiện thanh toán (thông qua PayPal, chuyển khoản ngân hàng hoặc các phương pháp an toàn khác).

* Kiểm tra chất lượng và vận chuyển
Theo dõi lô hàng.

* Kiểm tra sản phẩm khi đến để đảm bảo chất lượng.

Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư

Phương thức thanh toán:T/T,PayPal,OCBC

Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc

Thời gian sản xuất:10-15Ngày làm việc

Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Hàng hóa:Hàng không, biển, nhanh

Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
