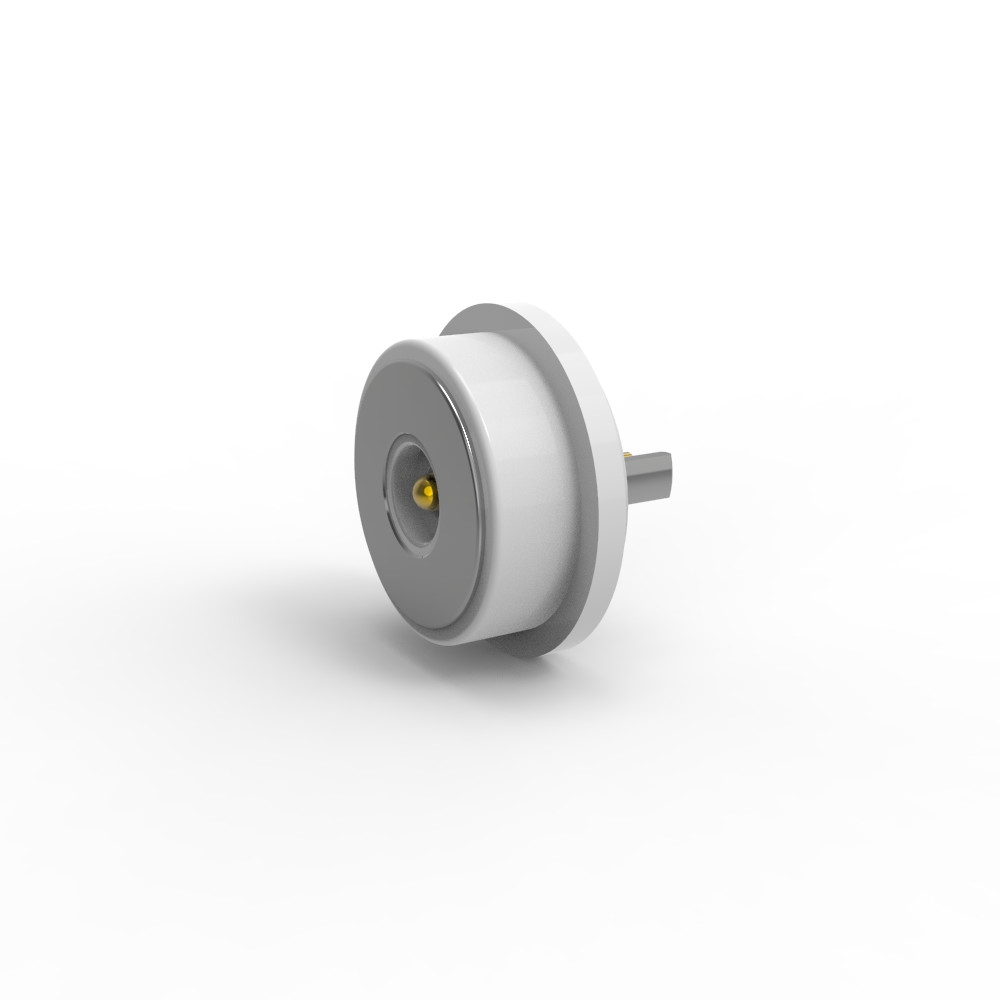

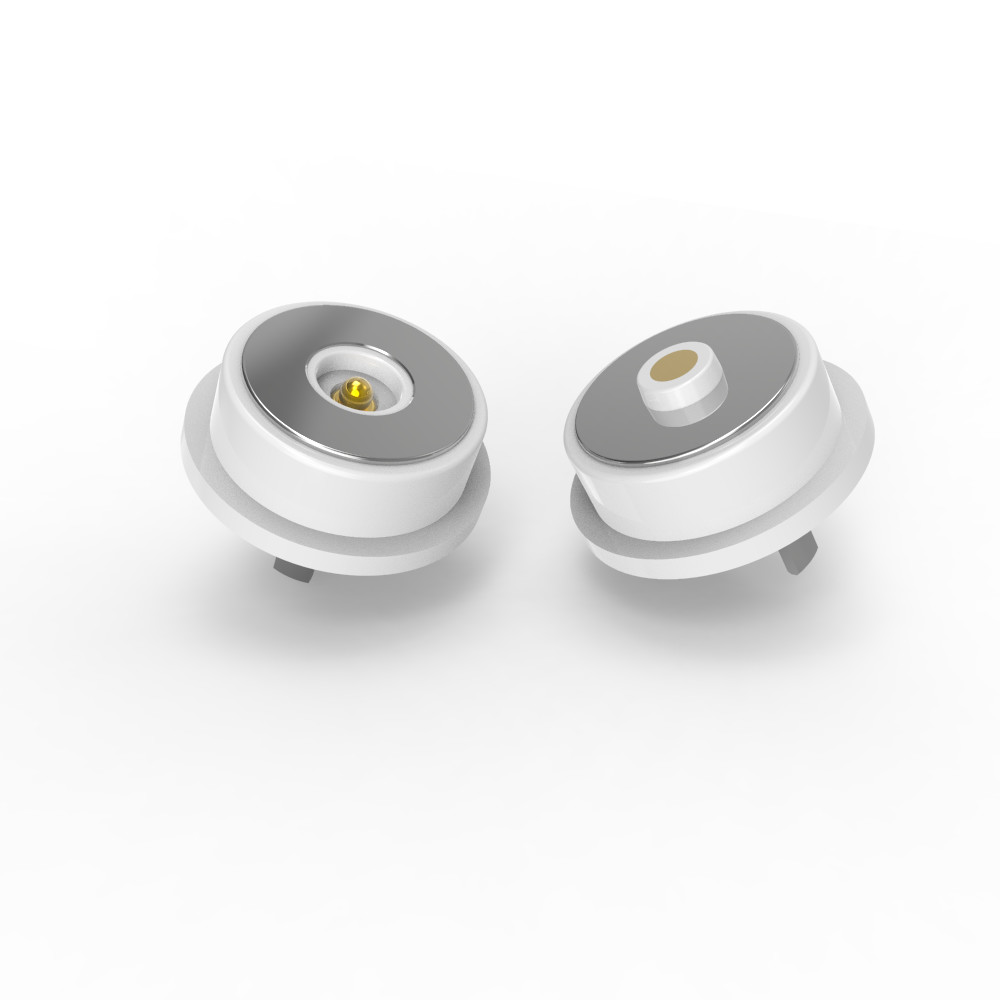

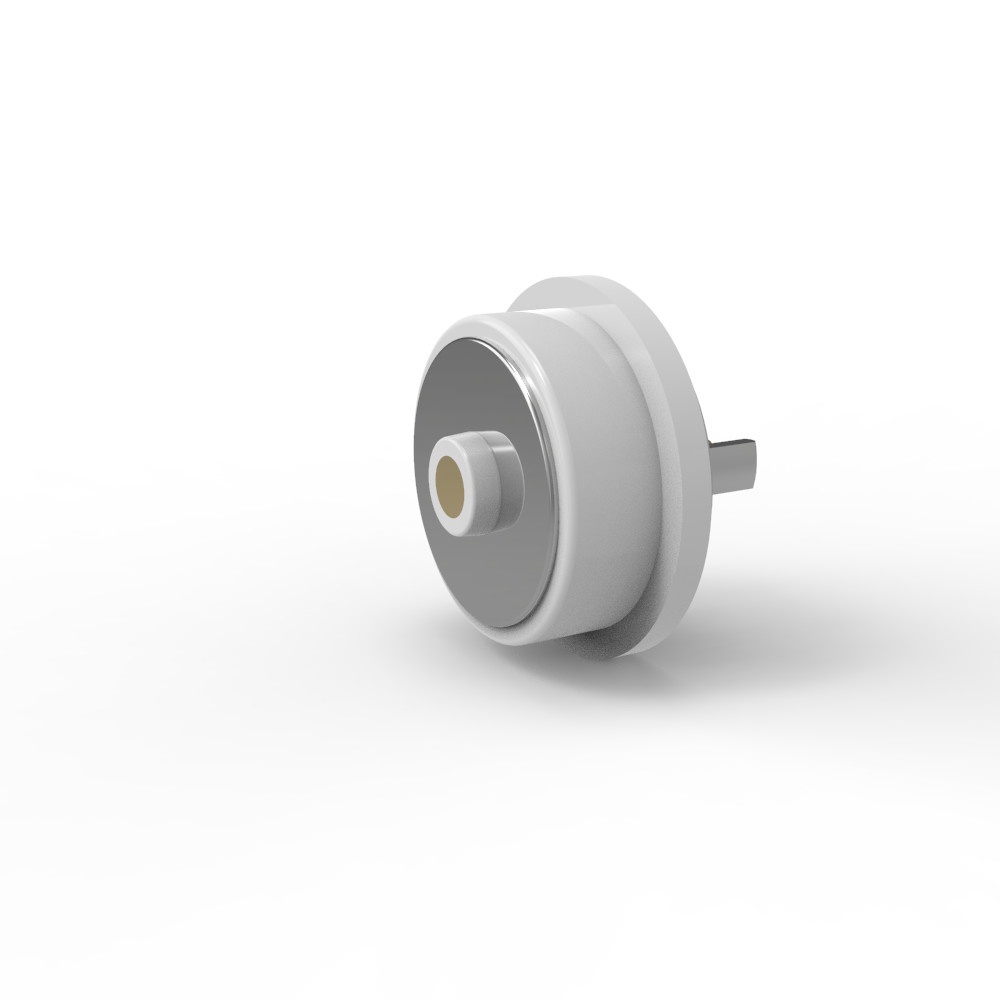

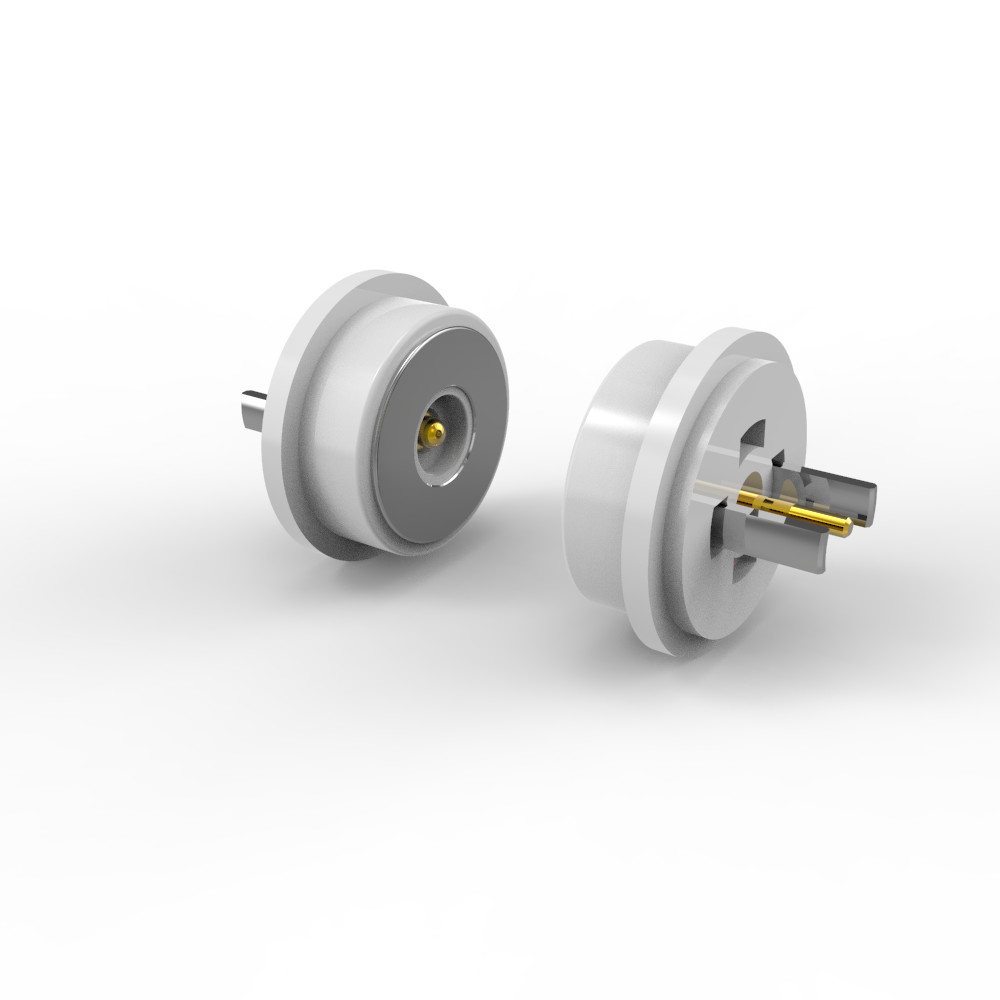

3A Magnetic Electrical Connectors White Pogo Pin Connector 8.0mm Diameter cho thiết bị điện tử

Chiều kính 8,0mm bộ điều hợp kết nối từ tính tròn màu trắng cho thiết bị điện tử

Vật liệu:

Plunger:C6801 không có chì, mạ 5U" Min Au trên 60 ~ 100U" Ni;

Thùng: Không có chì C6801, mạ 5U" Min Au trên 60 ~ 100U" Ni;

Xuân:SUS 304 1U" Au;

Khung: LCP trắng + 30%GFUL94 V-0;

Vỏ: Không có chì C6801Plating Ni

Nam châm: NdFeB N52 Plating Ni

Máy tính:

Lực của lò xo: 60g±10g, ở tốc độ hoạt động 0,4mm.

Bạch tuộc:0.6mm.

Tuổi thọ cơ học: 50.000 chu kỳ Min.

Thông số kỹ thuật điện:
Năng lượng: 12V DC.

Đánh giá dòng: 3,0A.

Phản kháng tiếp xúc: ≤50mΩ (milliohms) mỗi chân.

Kiểm tra:

Kiểm tra mạch ngắn/mở 100%.

Phù hợp với ROHS/REACH (không có chất nguy hiểm).

Xét nghiệm phun muối: 48 giờ (xác nhận khả năng chống ăn mòn).

Mô tả ứng dụng sản phẩm (không giới hạn trong những điều sau):

1. Plug-in hàn PCB board;

2.Forming và đóng gói sau khi hàn dây;

3. Một đầu cuối chuyển của bảng PCB có thể được thêm vào;

4.Molding đúc phun của khuôn nhúng;

5Các dây có thể được gắn trực tiếp.

Các thông số về kết nối từ tròn:

Hình vẽ kỹ thuật của bộ kết nối nam từ tròn

Hình vẽ kỹ thuật kết nối từ nữ tròn

Phân bố PCB được khuyến cáo:

Độ khoan dung bố trí: ± 0,05mm

Ưu điểm của các kết nối từ tròn

1. Kết nối không cần nỗ lực

Tự động hấp thụ cho phép gắn nhanh, không cần công cụ; hoạt động thân thiện với người dùng.

2. Dễ dàng gỡ bỏ

Giao diện từ tính cho phép ngắt kết nối liền mạch mà không cần căng thẳng vật lý.

3. Độ bền cao

Hỗ trợ 50.000~300.000 chu kỳ giao phối cho độ tin cậy dài hạn.

4. Bảo vệ mạnh mẽ

Thiết kế chống nước và chống bụi IP68 có thể tùy chỉnh (khu vực phụ nữ).

5. Hỗ trợ dòng điện cao

Máy xử lý 3A20A cho sạc nhanh và các ứng dụng sử dụng nhiều năng lượng.

6Chống ăn mòn cao hơn

Chống lại môi trường khắc nghiệt (được thử nghiệm trong 48~120 giờ trong nước xịt muối).

7. Tùy chỉnh yếu tố hình thức

Hình dạng phù hợp với thẩm mỹ sản phẩm, tăng sức hấp dẫn thị trường.

8. Khám phá định hướng thông minh

Vị trí nam châm + thiết kế cấu trúc đảm bảo cực chính xác và bảo vệ mạch.

9. Giao diện đa chức năng

Hỗ trợ nguồn, tín hiệu, video, âm thanh, dữ liệu (ví dụ: USB 2.0), và hơn thế nữa.

10Phát triển hiệu quả về chi phí

Thời gian dẫn đầu ngắn và chi phí khuôn thấp để tùy chỉnh nhanh chóng.

11. Truyền tín hiệu chất lượng cao

Hiệu suất tín hiệu RF đáng tin cậy (ví dụ: phù hợp với tiêu chuẩn USB 2.0).

Ứng dụng các sản phẩm kết nối từ tính:

1Điện tử tiêu dùng
Điện thoại thông minh & Máy tính bảng: Một số thiết bị sử dụng đầu nối từ tính để sạc / truyền dữ liệu.
Máy tính xách tay: Máy kết nối điện từ

Thiết bị đeo: Đồng hồ thông minh và dây đeo thể dục sử dụng chúng để sạc.

2. Thiết bị âm thanh
Tai nghe không dây: Các vỏ sạc thường có đầu nối từ tính để sắp xếp.
Bộ tai nghe: Một số tai nghe cao cấp sử dụng cổng sạc từ tính.

3Các thiết bị y tế
Thuốc trợ thính: Sạc từ cho các thiết kế nhỏ, chống nước.
Mô hình đeo: Kết nối an toàn cho các cảm biến y tế.

4Công nghiệp và ô tô
Robot: Kết nối điện / dữ liệu giải phóng nhanh cho các hệ thống mô-đun.
Sạc EV: Một số nguyên mẫu sử dụng đầu nối từ tính để kết nối dễ dàng.

5. Smart Home & IoT
Đèn / quạt mô-đun: Dễ gắn các liên kết điện từ.
Camera an ninh: Sạc đơn giản cho các mô hình chạy bằng pin.

 6. Quân đội và hàng không vũ trụ
Các đầu nối từ tính mạnh mẽ để ngắt kết nối nhanh trong môi trường khắc nghiệt.

Tại sao UPE phải là đối tác của bạn?

1. Sản xuất nguyên mẫu nhanh (3-5 ngày cho mẫu)
●Tốc độ đưa ra thị trường: Chuyển đổi mẫu nhanh chóng tăng tốc chu kỳ phát triển sản phẩm.

● Kiểm tra lặp lại: Cho phép tinh chỉnh thiết kế nhanh chóng trước khi sản xuất hàng loạt.

●Lợi thế: Lý tưởng cho các ngành công nghiệp như ô tô, y tế hoặc điện tử tiêu dùng, nơi đổi mới nhạy cảm với thời gian là rất quan trọng.

2Tiết kiệm chi phí (Giá MOQ cạnh tranh)
● Số lượng đặt hàng tối thiểu thấp (MOQ): Giảm chi phí ban đầu cho các công ty mới bắt đầu hoặc lô nhỏ.

● Khả năng mở rộng quy mô: Giá cả linh hoạt đảm bảo khả năng chi trả cho cả nguyên mẫu và đơn đặt hàng quy mô lớn.

● Đề xuất giá trị: cân bằng sản phẩm chất lượng cao với các giải pháp thân thiện với ngân sách.

3. Đảm bảo chất lượng (100% thử nghiệm tự động)
● Không có khiếm khuyết: Kiểm tra tự động (ví dụ: quang học, điện, cơ khí) đảm bảo độ tin cậy.

●Sự nhất quán: Loại bỏ lỗi của con người trong thử nghiệm quan trọng (ví dụ: kháng tiếp xúc, phun muối, tuổi thọ chu kỳ).

● Tuân thủ: Đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt (ROHS, REACH, cấp ô tô).

4. Sản xuất công nghệ cao & Kỹ thuật chính xác
●Sản xuất tiên tiến: CNC gia công, đánh dấu chính xác, và micro-plating (ví dụ, Au/Ni cho các kết nối).

● Chuyên môn vật liệu: Kiến thức về các vật liệu chuyên biệt (LCP, SUS 304, nam châm NdFeB, đồng không chì).

●Các giải pháp cụ thể cho ứng dụng: Được thiết kế cho các thành phần phức tạp

Làm thế nào để đặt đơn đặt hàng đầu nối cáp từ tính
* Xác định yêu cầu của bạn ((Loại kết nối, Số lượng cần thiết, Yêu cầu tùy chỉnh, Thông số kỹ thuật)

* Đàm phán giá cả & điều khoản (giảm giá hàng loạt có thể áp dụng).

* Xác nhận chi tiết đặt hàng (loại kết nối, số lượng, tùy chỉnh).

* Thực hiện thanh toán (thông qua PayPal, chuyển khoản ngân hàng hoặc các phương pháp an toàn khác).

* Kiểm tra chất lượng và vận chuyển
Theo dõi lô hàng.

* Kiểm tra sản phẩm khi đến để đảm bảo chất lượng.

Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư

Phương thức thanh toán:T/T,PayPal,OCBC

Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc

Thời gian sản xuất:10-15Ngày làm việc

Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Hàng hóa:Hàng không, biển, nhanh

Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
