| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Số mô hình: | VIC3200A / VIC3200B |
| Tài liệu: | VIC3200A.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $1-$5 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 12-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Đầu nối từ tính tròn | MAGNET: | NDFEB N52 |
|---|---|---|---|
| mã PIN POGO: | C6801 không có chì | Vỏ bọc: | C6801 không có chì |
| Mùa xuân: | Sus 304 mạ 1U "AU | Nhà ở: | HTN đen |
| Màu sắc: | Màu đen | Hiện tại: | 5A |
| Điện áp: | 12V | lực lượng mùa xuân: | 80g ± 20 |
| đột quỵ làm việc: | 1.0mm | Full Store: | 1,2mm |
| Liên hệ với điện trở: | Tối đa 50mΩ (PIN) | ||
| Làm nổi bật: | Máy kết nối từ tròn màu đen,Kết nối từ tròn 12V,5A High Current Magnetic Connector |
||

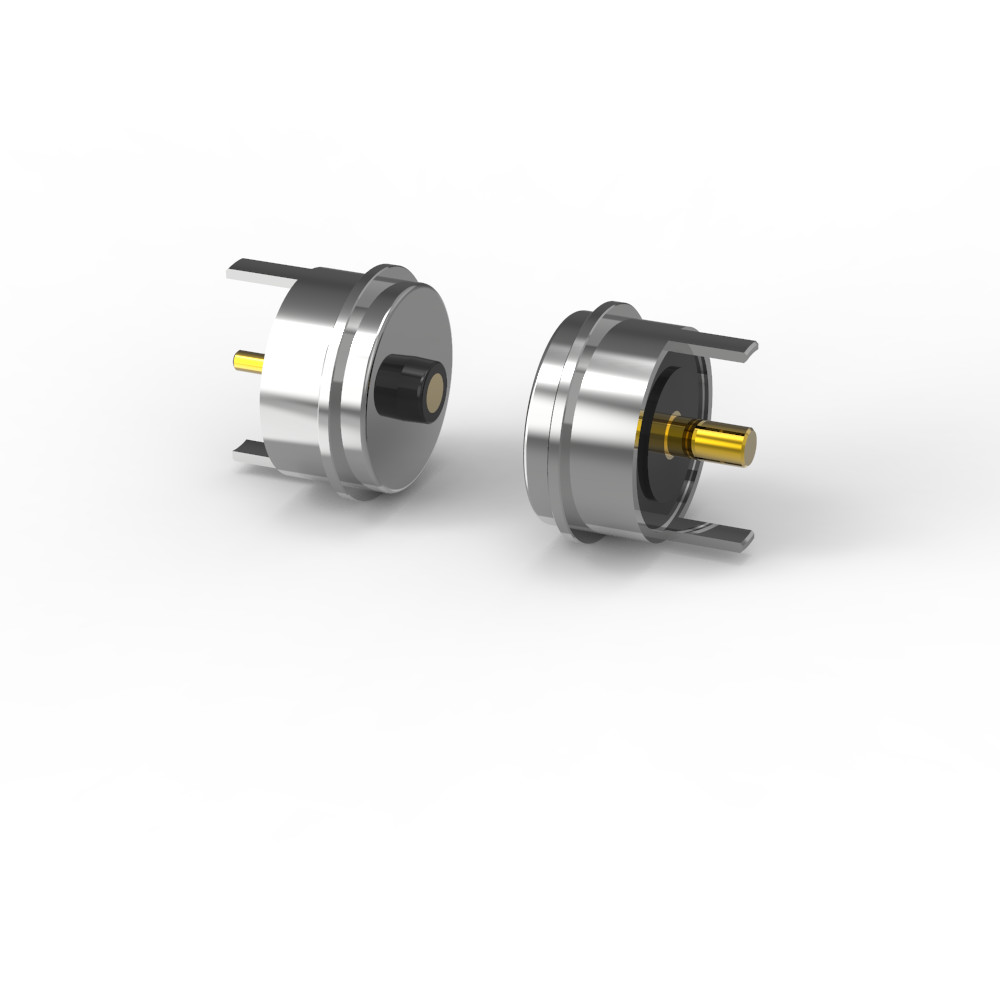

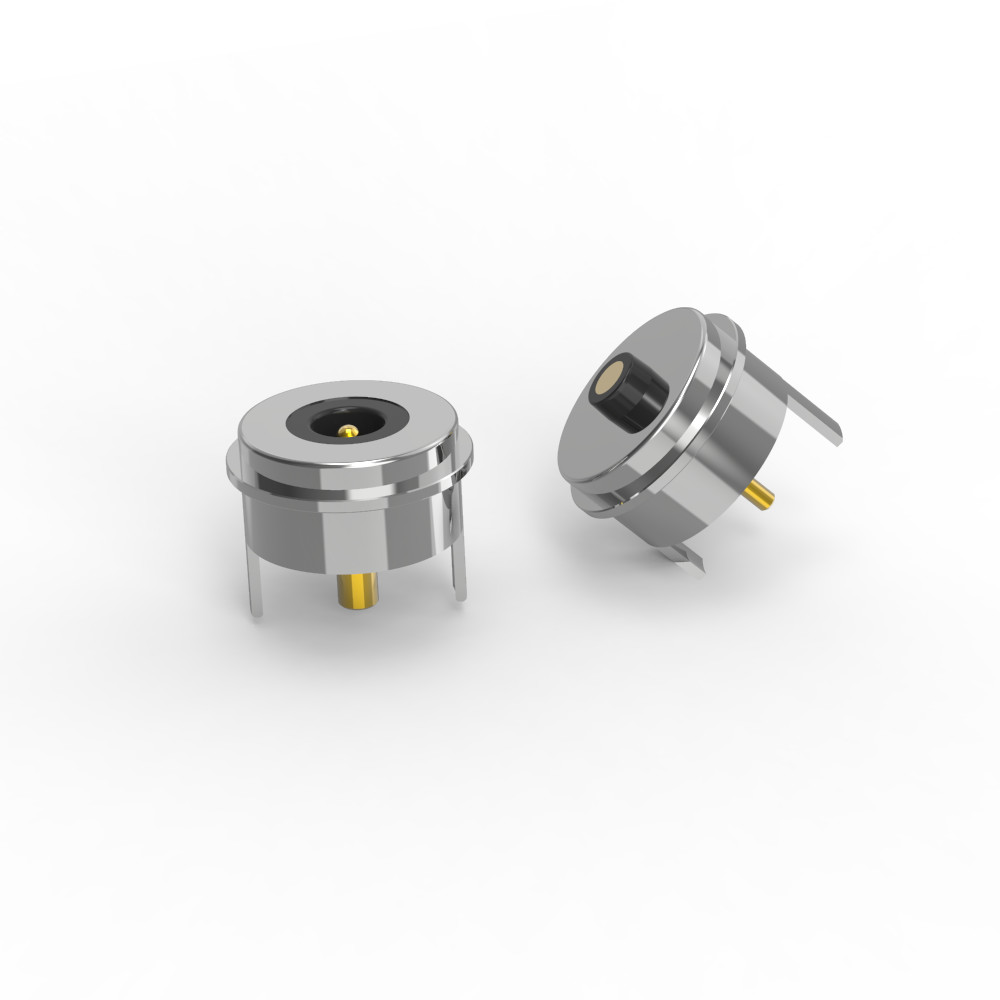

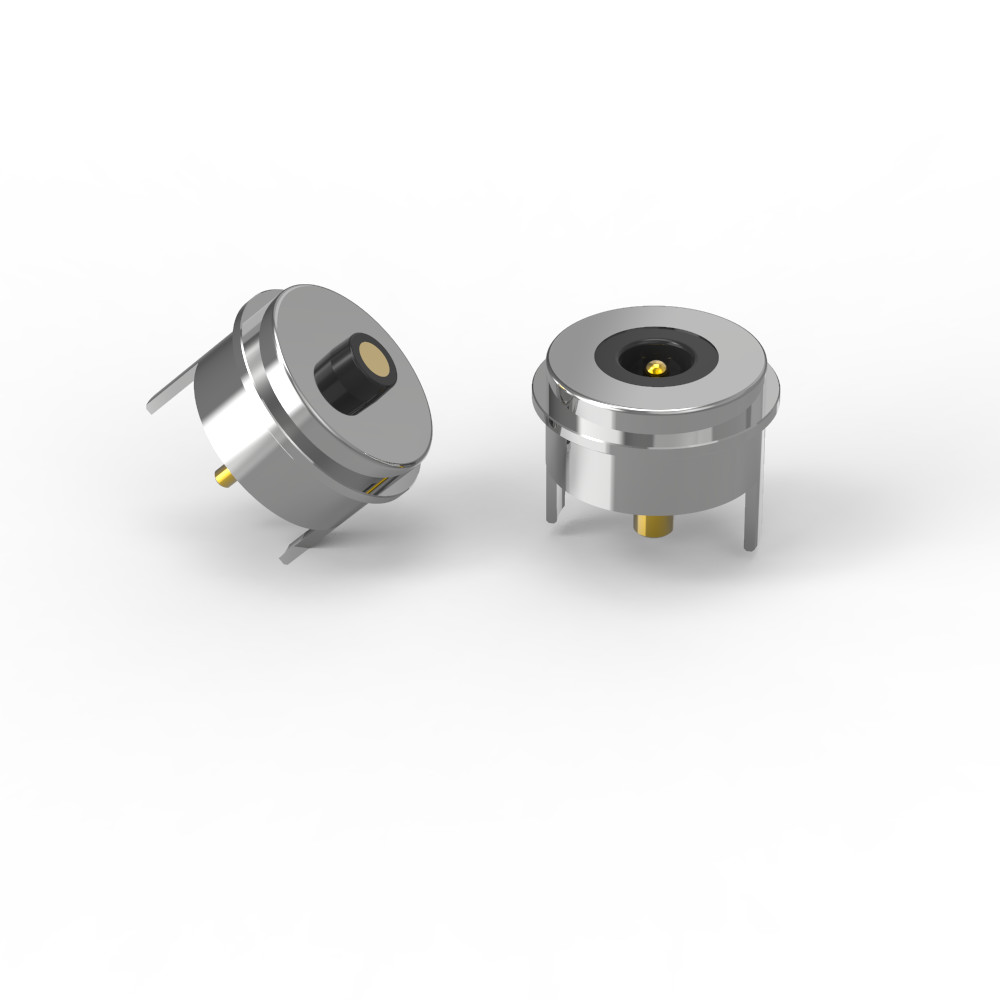

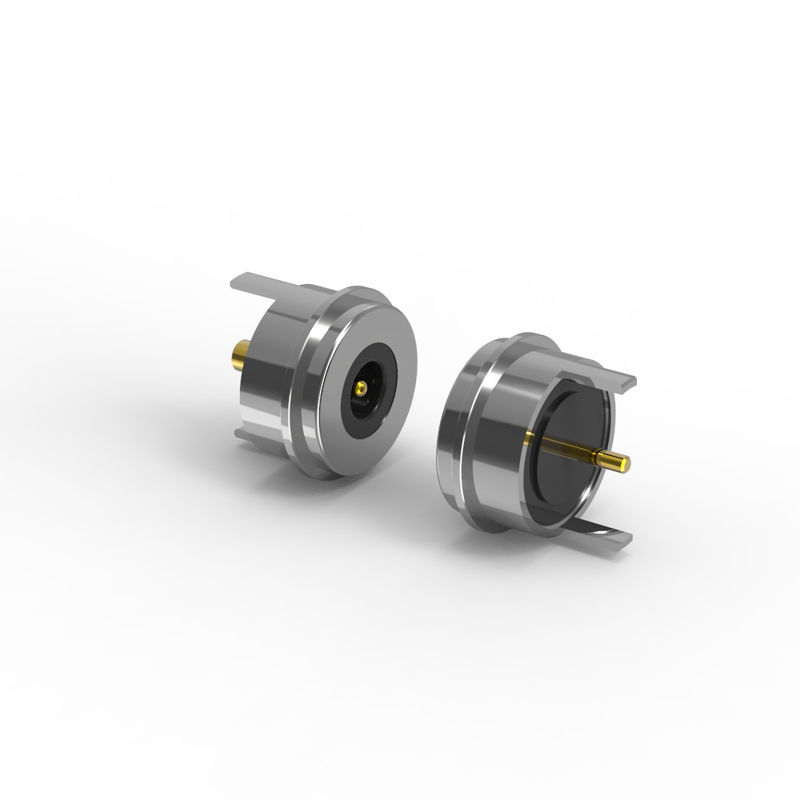

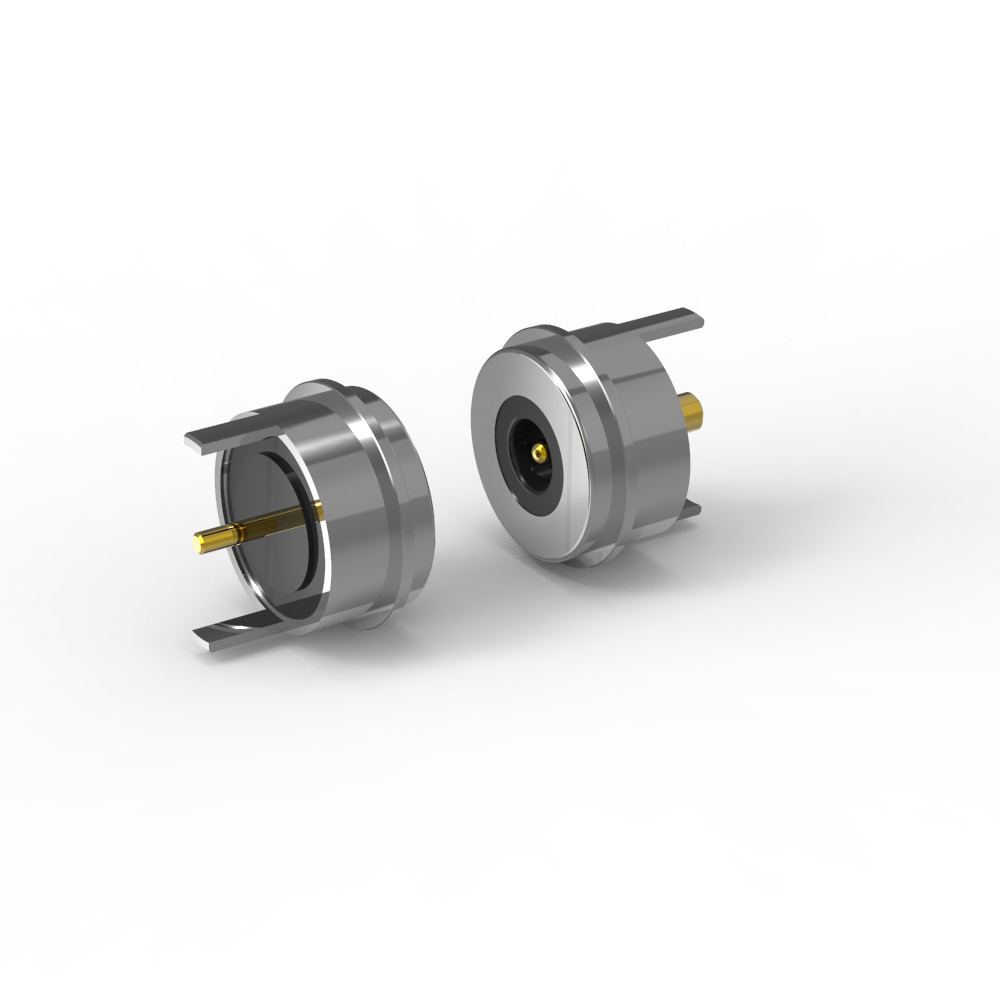

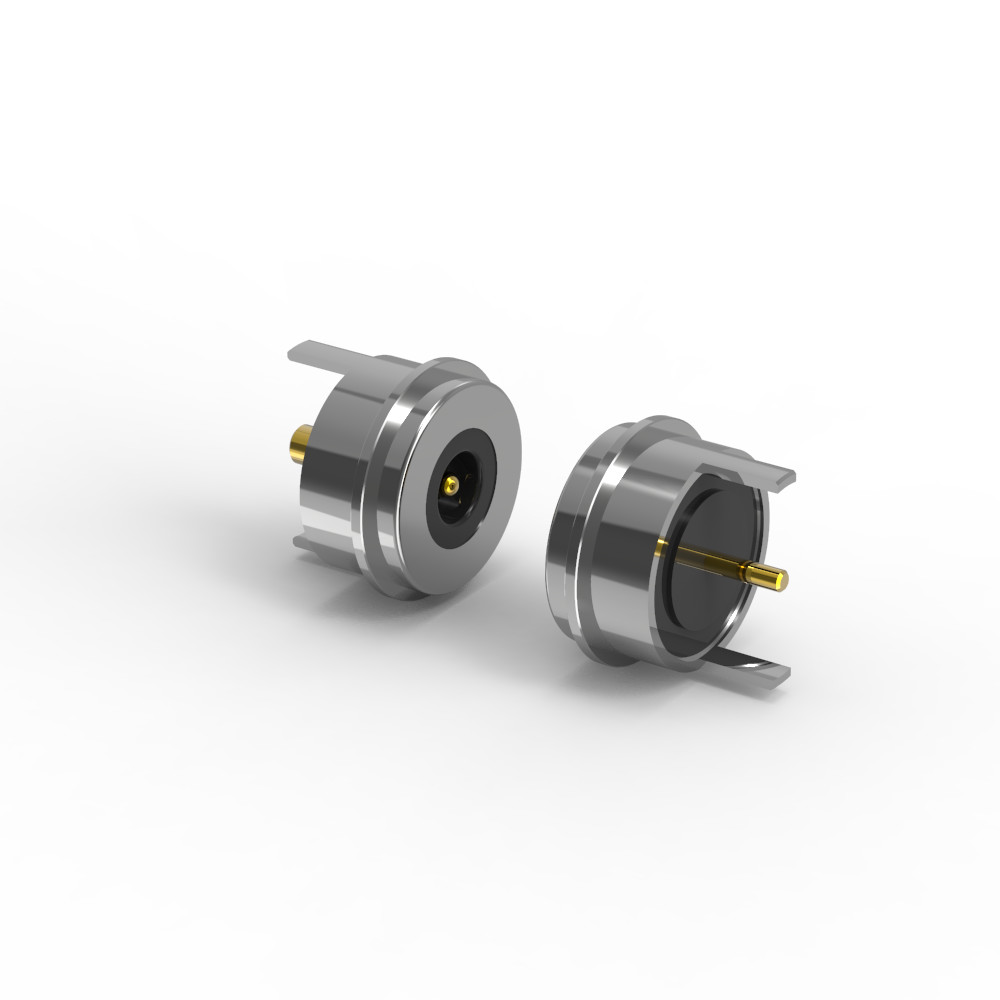

Kết nối sạc từ tính nam và nữ tròn dòng cao 5A cho máy làm ẩm
Vật liệu:
Plunger:C6801 không có chì, mạ 5U" Min Au trên 60 ~ 100U" Ni;
Thùng: Không có chì C6801, mạ 5U" Min Au trên 60 ~ 100U" Ni;
Xuân:SUS 304 1U" Au;
Bộ chứa: Đen HTN+30%GFUL94 V-0;
Vỏ: Không có chì C6801Plating Ni
Nam châm: NdFeB N52 Plating Ni
Máy tính:
Lực của lò xo: 80g±20g, ở tốc độ hoạt động 1,0mm.
Bạch tuộc:1.2mm.
Tuổi thọ cơ học: 50.000 chu kỳ Min.
Thông số kỹ thuật điện:
Năng lượng: 12V DC.
Đánh giá dòng điện: 5.0A.
Phản kháng tiếp xúc: ≤50mΩ (milliohms) mỗi chân.
Kiểm tra:
Kiểm tra mạch ngắn/mở 100%.
Phù hợp với ROHS/REACH (không có chất nguy hiểm).
Xét nghiệm phun muối: 48 giờ (xác nhận khả năng chống ăn mòn).
Mô tả ứng dụng sản phẩm (không giới hạn trong những điều sau):
1. Plug-in hàn PCB board;
2.Forming và đóng gói sau khi hàn dây;
3. Một đầu cuối chuyển của bảng PCB có thể được thêm vào;
4.Molding đúc phun của khuôn nhúng;
5Các dây có thể được gắn trực tiếp.
Các thông số về kết nối từ tròn:
|
Tên |
Bộ kết nối từ tròn |
|
Chiều kính |
8.0mm |
|
Loại |
Nam/Nữ |
|
Đinh |
2pin hoặc tùy chỉnh |
|
Màu sắc |
Bạc |
|
Pogo pin |
Không có chì C6801 |
|
Mùa xuân |
SUS304 |
|
Vỏ |
Không có chì C6801 |
|
Nam châm |
NdFeB N52 ni mạ |
|
Nhà ở |
Đen HTN |
|
Sức mạnh của lò xo |
80g±20g |
|
Động lực |
1.0mm |
|
Bạch tuộc |
1.2mm |
|
Điện áp |
12V |
|
Hiện tại |
5.0A |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
Nhiệt độ hoạt động |
25°C đến +80°C |
|
Xét nghiệm phun muối |
48h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |
Hình vẽ kỹ thuật của bộ kết nối nam từ tròn
Hình vẽ kỹ thuật kết nối từ nữ tròn
Phân bố PCB được khuyến cáo:
Độ khoan dung bố trí: ± 0,05mm
Ưu điểm của các kết nối từ tròn
1. Kết nối không cần nỗ lực
Tự động hấp thụ cho phép gắn nhanh, không cần công cụ; hoạt động thân thiện với người dùng.
2. Dễ dàng gỡ bỏ
Giao diện từ tính cho phép ngắt kết nối liền mạch mà không cần căng thẳng vật lý.
3. Độ bền cao
Hỗ trợ 50.000~300.000 chu kỳ giao phối cho độ tin cậy dài hạn.
4. Bảo vệ mạnh mẽ
Thiết kế chống nước và chống bụi IP68 có thể tùy chỉnh (khu vực phụ nữ).
5. Hỗ trợ dòng điện cao
Máy xử lý 3A20A cho sạc nhanh và các ứng dụng sử dụng nhiều năng lượng.
6Chống ăn mòn cao hơn
Chống lại môi trường khắc nghiệt (được thử nghiệm trong 48~120 giờ trong nước xịt muối).
7. Tùy chỉnh yếu tố hình thức
Hình dạng phù hợp với thẩm mỹ sản phẩm, tăng sức hấp dẫn thị trường.
8. Khám phá định hướng thông minh
Vị trí nam châm + thiết kế cấu trúc đảm bảo cực chính xác và bảo vệ mạch.
9. Giao diện đa chức năng
Hỗ trợ nguồn, tín hiệu, video, âm thanh, dữ liệu (ví dụ: USB 2.0), và hơn thế nữa.
10Phát triển hiệu quả về chi phí
Thời gian dẫn đầu ngắn và chi phí khuôn thấp để tùy chỉnh nhanh chóng.
11. Truyền tín hiệu chất lượng cao
Hiệu suất tín hiệu RF đáng tin cậy (ví dụ: phù hợp với tiêu chuẩn USB 2.0).
Ứng dụng các sản phẩm kết nối từ tròn:
Tại sao UPE phải là đối tác của bạn?
1. Sản xuất nguyên mẫu nhanh (3-5 ngày cho mẫu)
●Tốc độ đưa ra thị trường: Chuyển đổi mẫu nhanh chóng tăng tốc chu kỳ phát triển sản phẩm.
● Kiểm tra lặp lại: Cho phép tinh chỉnh thiết kế nhanh chóng trước khi sản xuất hàng loạt.
●Lợi thế: Lý tưởng cho các ngành công nghiệp như ô tô, y tế hoặc điện tử tiêu dùng, nơi đổi mới nhạy cảm với thời gian là rất quan trọng.
2Tiết kiệm chi phí (Giá MOQ cạnh tranh)
● Số lượng đặt hàng tối thiểu thấp (MOQ): Giảm chi phí ban đầu cho các công ty mới bắt đầu hoặc lô nhỏ.
● Khả năng mở rộng quy mô: Giá cả linh hoạt đảm bảo khả năng chi trả cho cả nguyên mẫu và đơn đặt hàng quy mô lớn.
● Đề xuất giá trị: cân bằng sản phẩm chất lượng cao với các giải pháp thân thiện với ngân sách.
3. Đảm bảo chất lượng (100% thử nghiệm tự động)
● Không có khiếm khuyết: Kiểm tra tự động (ví dụ: quang học, điện, cơ khí) đảm bảo độ tin cậy.
●Sự nhất quán: Loại bỏ lỗi của con người trong thử nghiệm quan trọng (ví dụ: kháng tiếp xúc, phun muối, tuổi thọ chu kỳ).
● Tuân thủ: Đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt (ROHS, REACH, cấp ô tô).
4. Sản xuất công nghệ cao & Kỹ thuật chính xác
●Sản xuất tiên tiến: CNC gia công, đánh dấu chính xác, và micro-plating (ví dụ, Au/Ni cho các kết nối).
● Chuyên môn vật liệu: Kiến thức về các vật liệu chuyên biệt (LCP, SUS 304, nam châm NdFeB, đồng không chì).
●Các giải pháp cụ thể cho ứng dụng: Được thiết kế cho các thành phần phức tạp
Chúng tôi có thể cung cấp dịch vụ thiết kế
Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư
Phương thức thanh toán:T/T,PayPal,OCBC
Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc
Thời gian sản xuất:10-15Ngày làm việc
Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi
Thời hạn giao dịch:EXW
Hàng hóa:Hàng không, biển, nhanh
Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
