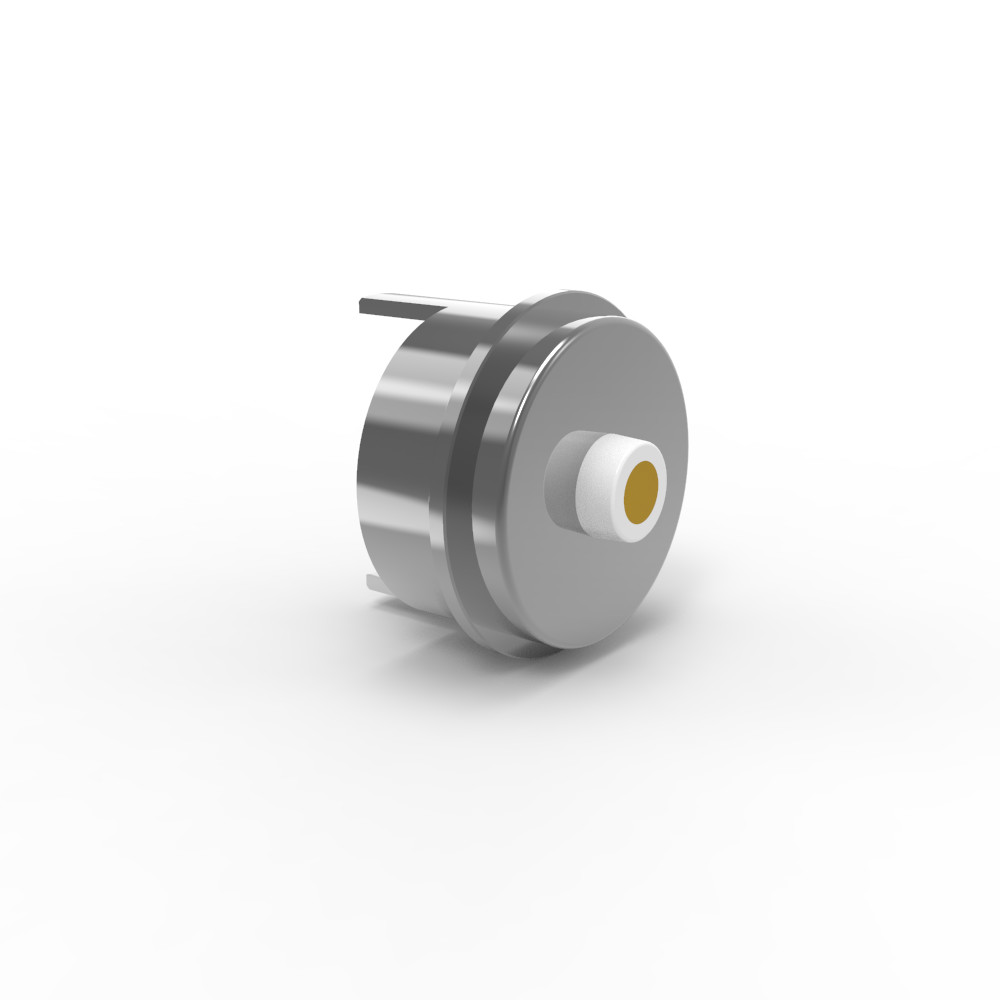

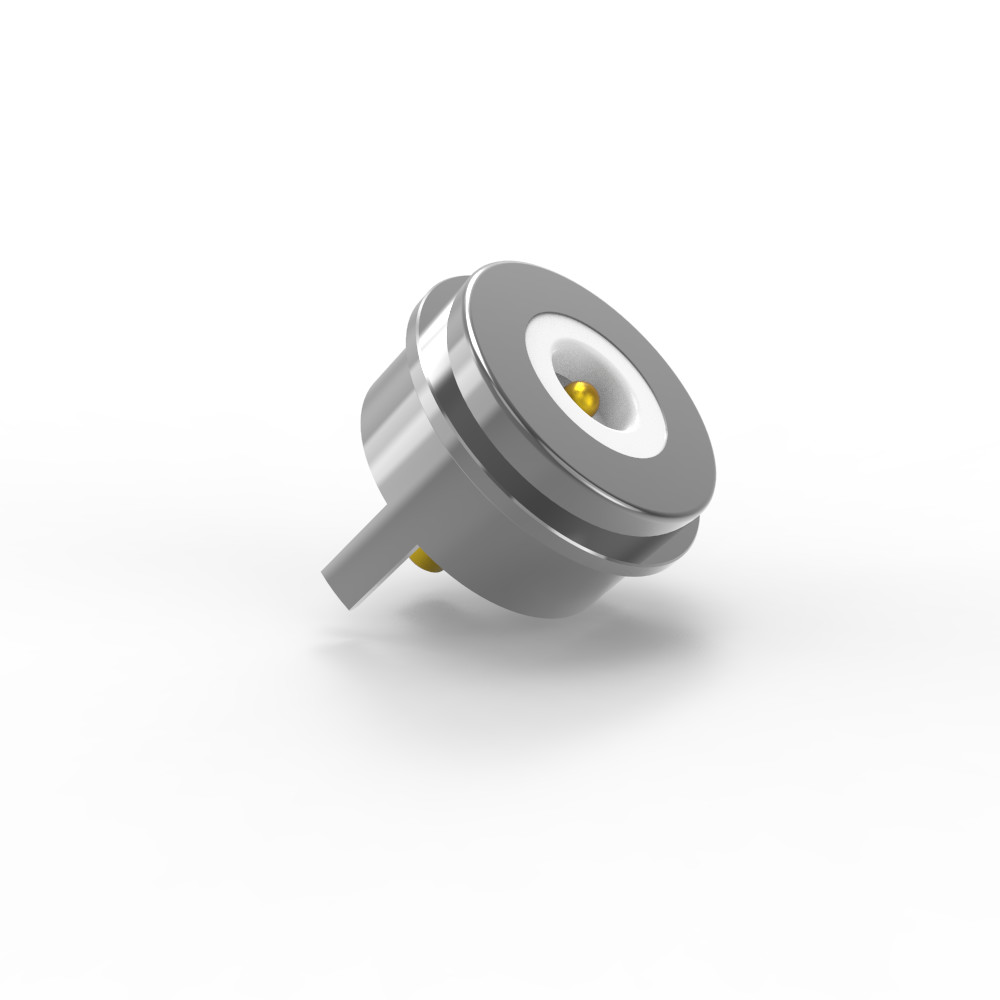

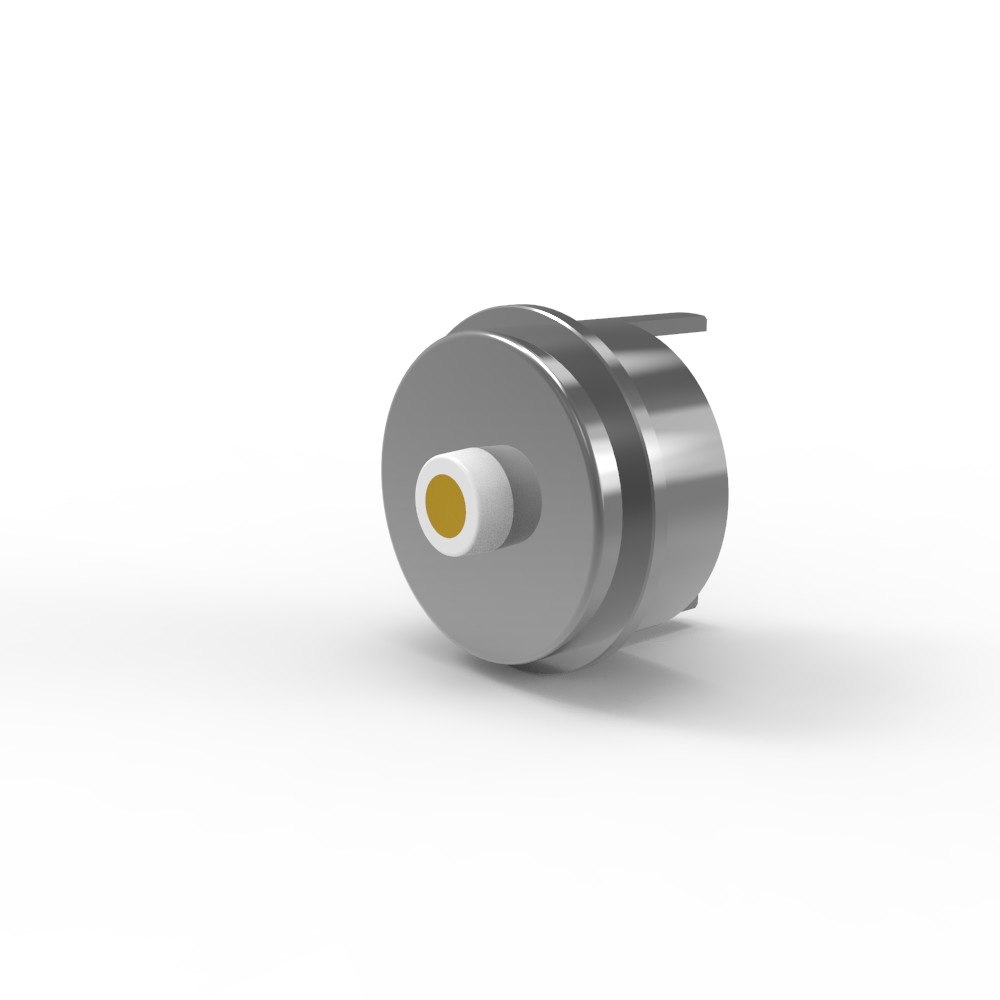

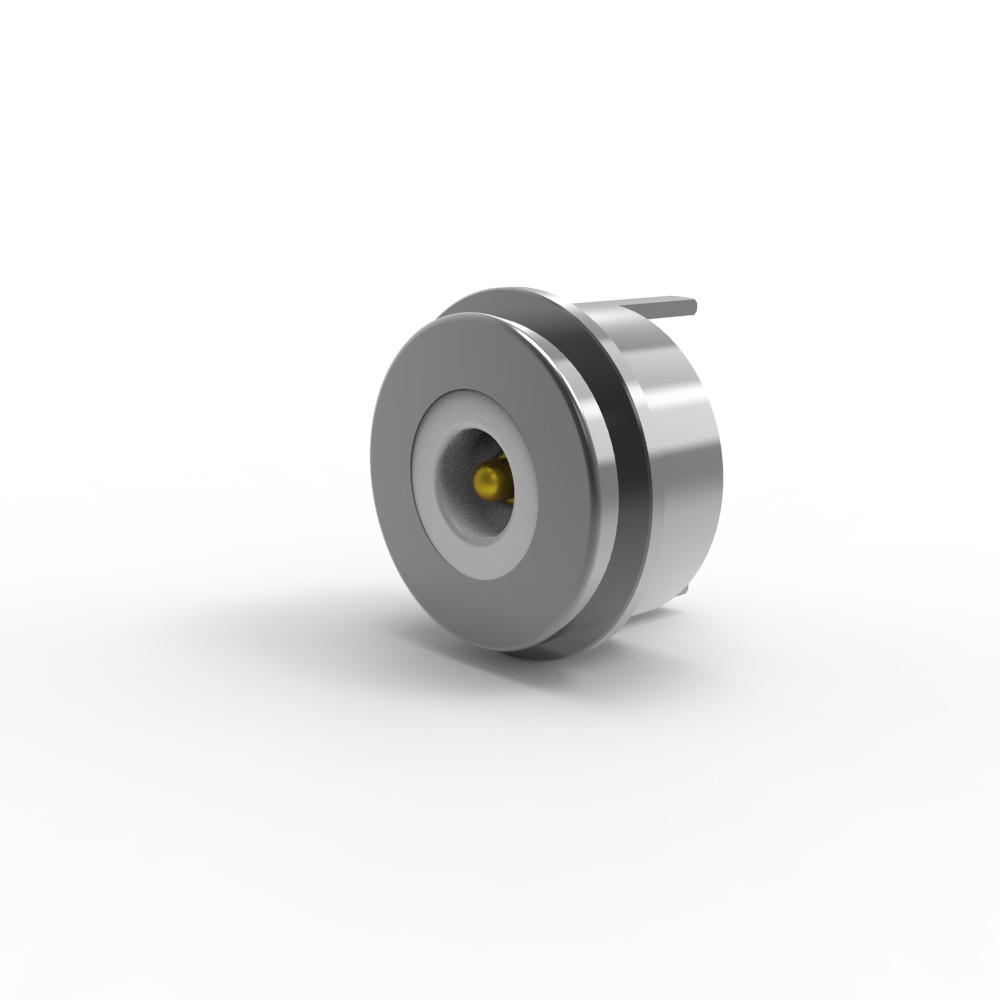

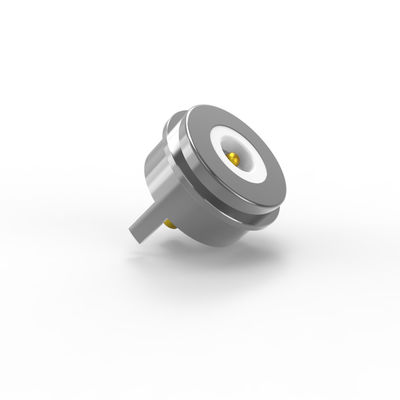

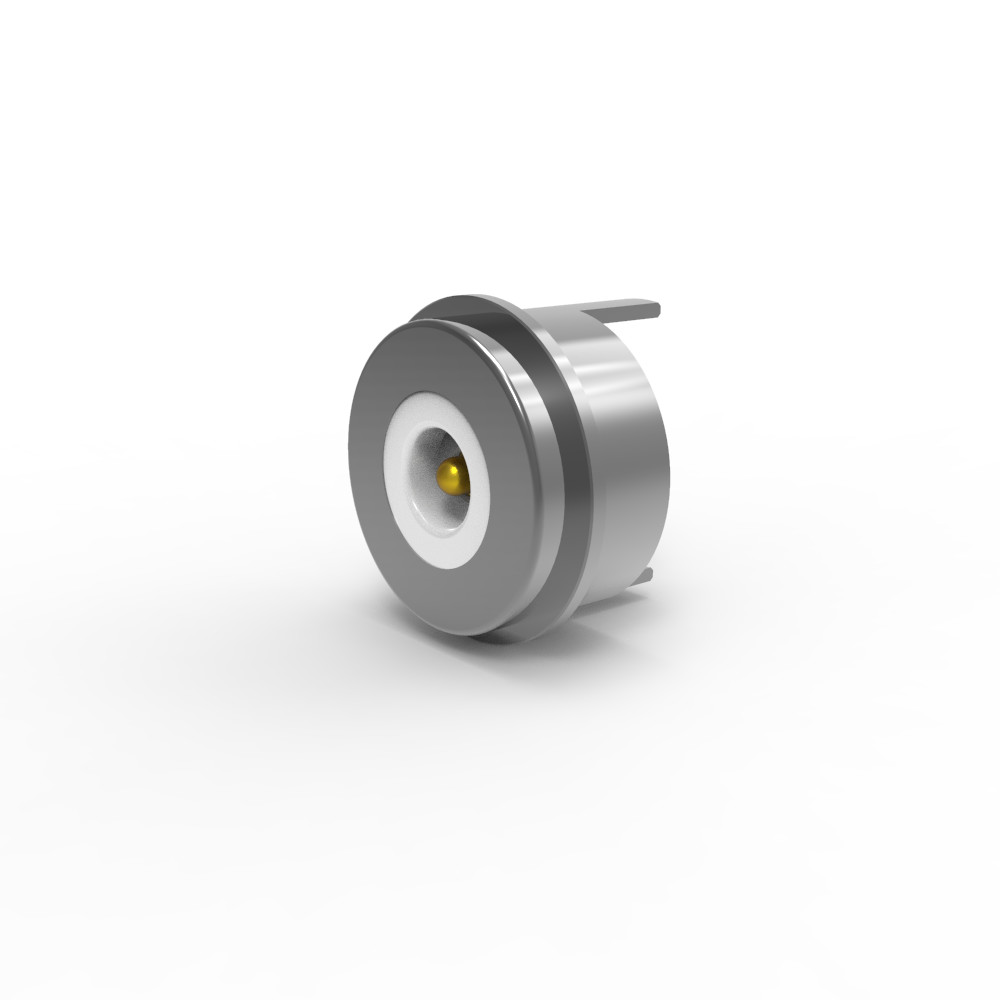

5A Magnetic Pogo Pin Connector 8.0mm Spring Connectors Round

8.0mm Spring Contact Round Magnetic Pogo Pin Connector với dòng điện 5A

1Các thông số kỹ thuật vật liệu

-Plunger & Barrel:

Vật liệu cơ bản: đồng không chì (C6801).

Bọc: Ít nhất 5 μin (microinch) vàng (Au) trên 60 ‰ 100 μin niken (Ni).

Mục đích: Ni subplating ngăn ngừa sự lan truyền kim loại cơ bản, trong khi lớp Au mỏng đảm bảo khả năng chống tiếp xúc và chống ăn mòn thấp.

- Mùa xuân:

Vật liệu: SUS 304 thép không gỉ (để chống ăn mòn và đàn hồi).

Bọc: 1 μin vàng (Au) để tăng độ dẫn tại các điểm tiếp xúc.

- Nhà ở:

Vật liệu: LCP trắng (Liquid Crystal Polymer) với 30% sợi thủy tinh (GF).

Chỉ số dễ cháy: UL94 V-0 (tự tắt, phù hợp với môi trường nhiệt độ cao).

- Shell:

Vật liệu: Đồng không chì (C6801).

Lớp phủ: Nickel (Ni) để chống ăn mòn và hàn.

- Nam châm:

Vật liệu: NdFeB (Neodymium Iron Boron) lớp N52 (sức mạnh từ cao).

Bọc: Nickel (Ni) để ngăn ngừa oxy hóa.

2Các thông số kỹ thuật cơ khí
Sức lực của lò xo: 80g ± 20g ở nhịp làm việc 1,0mm.

Đảm bảo áp suất tiếp xúc nhất quán trong quá trình hoạt động.

Full Stroke: 1,2 mm (tổng khoảng cách di chuyển của máy ép).

Tuổi thọ cơ học: tối thiểu 50.000 chu kỳ (yêu cầu độ bền cho các hoạt động lặp đi lặp lại).

3Các thông số kỹ thuật điện
Năng lượng: 12V DC (thường dùng cho các hệ thống ô tô / điện áp thấp).

Điện lượng: 5,0A mỗi chân (khả năng chịu điện trung bình).

Chống tiếp xúc: ≤ 50mΩ mỗi chân (cần thiết cho các ứng dụng năng lượng thấp để giảm thiểu sự sụt giảm điện áp và tạo ra nhiệt).

Kiểm tra:

Kiểm tra mạch ngắn/mở 100%.

Phù hợp với ROHS/REACH (không có chất nguy hiểm).

Xét nghiệm phun muối: 48 giờ (xác nhận khả năng chống ăn mòn).

Mô tả ứng dụng sản phẩm (không giới hạn trong những điều sau):

1. Plug-in hàn PCB board;

2.Forming và đóng gói sau khi hàn dây;

3. Một đầu cuối chuyển của bảng PCB có thể được thêm vào;

4.Molding đúc phun của khuôn nhúng;

5Các dây có thể được gắn trực tiếp.

Các thông số về kết nối từ tròn:

Xét mặt bằng kết nối từ nam tròn

Chiếc dây kết nối từ nữ tròn

Phân bố PCB được khuyến cáo:

Độ khoan dung bố trí: ± 0,05mm

Ưu điểm của các kết nối từ tròn

1. Kết nối không cần nỗ lực

Tự động hấp thụ cho phép gắn nhanh, không cần công cụ; hoạt động thân thiện với người dùng.

2. Dễ dàng gỡ bỏ

Giao diện từ tính cho phép ngắt kết nối liền mạch mà không cần căng thẳng vật lý.

3. Độ bền cao

Hỗ trợ 50.000~300.000 chu kỳ giao phối cho độ tin cậy dài hạn.

4. Bảo vệ mạnh mẽ

Thiết kế chống nước và chống bụi IP68 có thể tùy chỉnh (khu vực phụ nữ).

5. Hỗ trợ dòng điện cao

Máy xử lý 3A20A cho sạc nhanh và các ứng dụng sử dụng nhiều năng lượng.

6Chống ăn mòn cao hơn

Chống lại môi trường khắc nghiệt (được thử nghiệm trong 48~120 giờ trong nước xịt muối).

7. Tùy chỉnh yếu tố hình thức

Hình dạng phù hợp với thẩm mỹ sản phẩm, tăng sức hấp dẫn thị trường.

8. Khám phá định hướng thông minh

Vị trí nam châm + thiết kế cấu trúc đảm bảo cực chính xác và bảo vệ mạch.

9. Giao diện đa chức năng

Hỗ trợ nguồn, tín hiệu, video, âm thanh, dữ liệu (ví dụ: USB 2.0), và hơn thế nữa.

10Phát triển hiệu quả về chi phí

Thời gian dẫn đầu ngắn và chi phí khuôn thấp để tùy chỉnh nhanh chóng.

11. Truyền tín hiệu chất lượng cao

Hiệu suất tín hiệu RF đáng tin cậy (ví dụ: phù hợp với tiêu chuẩn USB 2.0).

Ứng dụng các sản phẩm kết nối từ tính:

Tại sao UPE phải là đối tác của bạn?

1. Sản xuất nguyên mẫu nhanh (3-5 ngày cho mẫu)
●Tốc độ đưa ra thị trường: Chuyển đổi mẫu nhanh chóng tăng tốc chu kỳ phát triển sản phẩm.

● Kiểm tra lặp lại: Cho phép tinh chỉnh thiết kế nhanh chóng trước khi sản xuất hàng loạt.

●Lợi thế: Lý tưởng cho các ngành công nghiệp như ô tô, y tế hoặc điện tử tiêu dùng, nơi đổi mới nhạy cảm với thời gian là rất quan trọng.

2Tiết kiệm chi phí (Giá MOQ cạnh tranh)
● Số lượng đặt hàng tối thiểu thấp (MOQ): Giảm chi phí ban đầu cho các công ty mới bắt đầu hoặc lô nhỏ.

● Khả năng mở rộng quy mô: Giá cả linh hoạt đảm bảo khả năng chi trả cho cả nguyên mẫu và đơn đặt hàng quy mô lớn.

● Đề xuất giá trị: cân bằng sản phẩm chất lượng cao với các giải pháp thân thiện với ngân sách.

3. Đảm bảo chất lượng (100% thử nghiệm tự động)
● Không có khiếm khuyết: Kiểm tra tự động (ví dụ: quang học, điện, cơ khí) đảm bảo độ tin cậy.

●Sự nhất quán: Loại bỏ lỗi của con người trong thử nghiệm quan trọng (ví dụ: kháng tiếp xúc, phun muối, tuổi thọ chu kỳ).

● Tuân thủ: Đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt (ROHS, REACH, cấp ô tô).

4. Sản xuất công nghệ cao & Kỹ thuật chính xác
●Sản xuất tiên tiến: CNC gia công, đánh dấu chính xác, và micro-plating (ví dụ, Au/Ni cho các kết nối).

● Chuyên môn vật liệu: Kiến thức về các vật liệu chuyên biệt (LCP, SUS 304, nam châm NdFeB, đồng không chì).

●Các giải pháp cụ thể cho ứng dụng: Được thiết kế cho các thành phần phức tạp

Chúng tôi có thể cung cấp dịch vụ thiết kế

Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư

Phương thức thanh toán:T/T,PayPal,OCBC

Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc

Thời gian sản xuất:10-15Ngày làm việc

Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Hàng hóa:Hàng không, biển, nhanh

Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
