| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Số mô hình: | VIC3250C /VIC3250D |
| Tài liệu: | VIC3250C.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $1-$5 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 12-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Đầu nối từ tính tròn | MAGNET: | NDFEB N52 |
|---|---|---|---|
| mã PIN POGO: | C6801 không có chì | Vỏ bọc: | C6801 không có chì |
| Mùa xuân: | Sus 304 mạ 1U "AU | Nhà ở: | LCP trắng |
| Màu sắc: | màu trắng | Hiện tại: | 5A |
| Điện áp: | 12V | lực lượng mùa xuân: | 80g ± 20 |
| đột quỵ làm việc: | 1.0mm | Full Store: | 1,2mm |
| Liên hệ với điện trở: | Tối đa 50mΩ (PIN) | ||
| Làm nổi bật: | Bộ kết nối từ tính tròn trắng,Máy kết nối từ 5A 12v,12v kết nối từ tính chống ăn mòn |
||

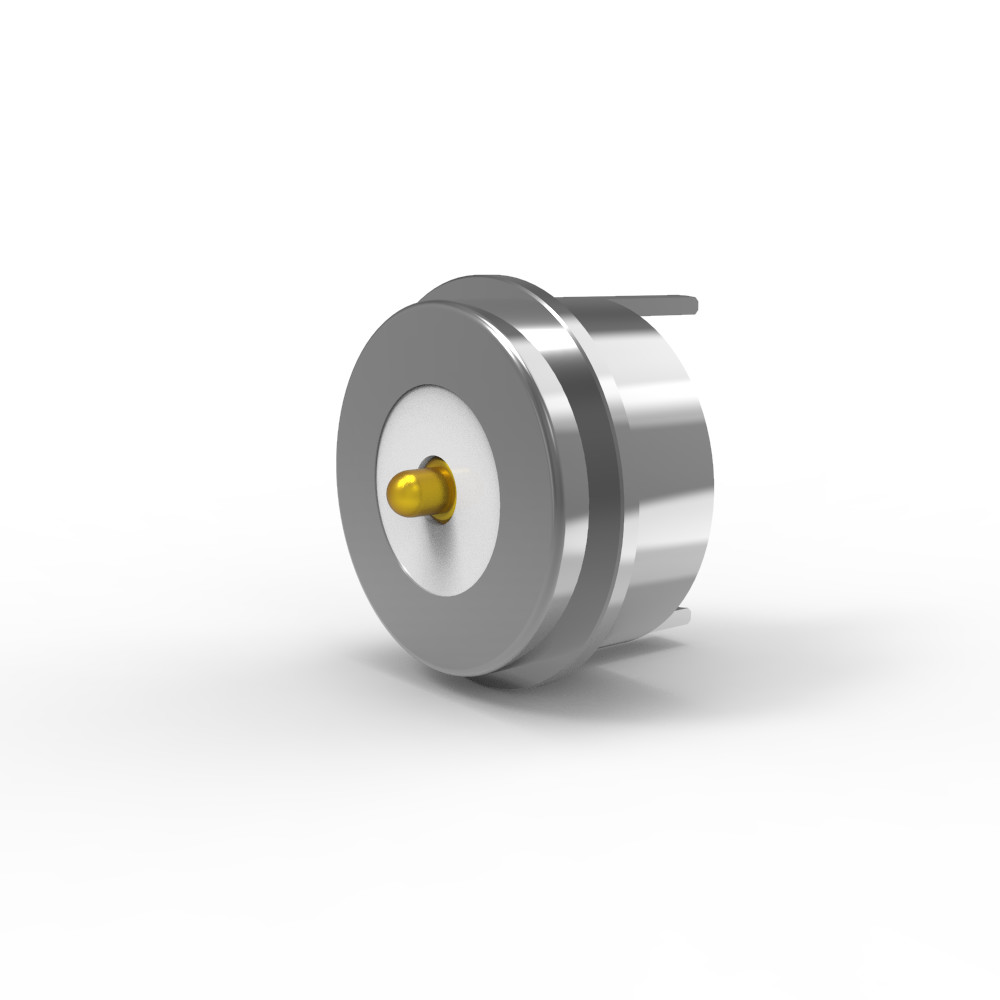

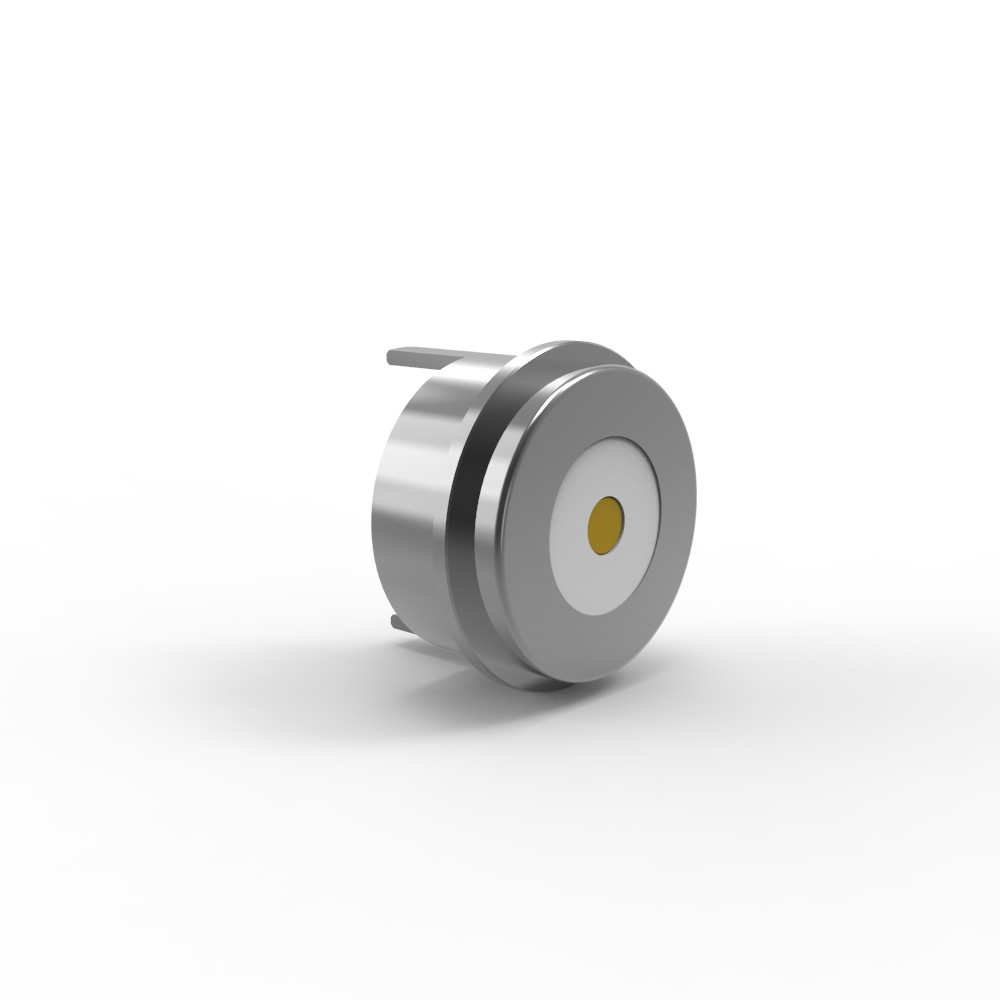

Bộ kết nối điện từ hình tròn màu trắng LCP cho kẹp cua nhìn thấy được
Chiều kính kết nối từ tròn là 8,0 mm, và vỏ là LCP màu trắng.
Vật liệu:
Máy phun: Không có chì C6801, mạ 5U "Min Au trên 60 ~ 100U" Ni; Vàng (Au) trên Nickel (Ni) cho độ dẫn cao hơn và khả năng chống ăn mòn.
Thùng: Không có chì C6801, mạ 5U" Min Au trên 60 ~ 100U" Ni;
Xuân:SUS 304 1U" Au;
Bộ chứa: LCP trắng + 30%GFUL94 V-0; Chống nhiệt độ cao, chống cháy.
Vỏ: Không có chì C6801Plating Ni
Nam châm: NdFeB N52 với Nickel (Ni) Plating
Máy tính:
Sức lực của lò xo: 80g ± 20g ở nhịp làm việc 1,0mm.
Đảm bảo áp suất tiếp xúc nhất quán trong quá trình hoạt động.
Full Stroke: 1,2 mm (tổng khoảng cách di chuyển của máy ép).
Tuổi thọ cơ học: tối thiểu 50.000 chu kỳ (yêu cầu độ bền cho các hoạt động lặp đi lặp lại).
Thông số kỹ thuật điện:
Năng lượng: 12V DC.
Đánh giá dòng điện: 5.0A.
Kháng tiếp xúc: ≤50mΩ (milliohms) mỗi chân.
Đảm bảo chất lượng & Kiểm tra phù hợp:
1. Độ tin cậy điện
Kiểm tra mạch ngắn / mở 100%: Mỗi đơn vị trải qua xác nhận điện nghiêm ngặt để đảm bảo kết nối và an toàn hoàn hảo.
2. Phù hợp môi trường và an toàn
Chứng nhận RoHS & REACH: Không chứa các chất nguy hiểm (ví dụ: chì, cadmium), đáp ứng các tiêu chuẩn môi trường của EU và toàn cầu.
3. Chống ăn mòn
Kiểm tra phun muối (48 giờ): Xác nhận hiệu suất trong môi trường khắc nghiệt, ẩm ướt hoặc muối (ví dụ: sử dụng trên biển, công nghiệp).
Tại sao đảm bảo chất lượng và tuân thủ là quan trọng?
✅Không có khiếm khuyết:Đảm bảo mỗi đầu nối cung cấp hiệu suất nhất quán.
✅Sự chấp thuận toàn cầu:Phù hợp với các quy định quốc tế nghiêm ngặt.
✅Bảo đảm độ bền:Chống ăn mòn cho độ tin cậy lâu dài.
Lợi ích của lớp phủ:
Chất lượng mạ:Au mỏng trên Ni đảm bảo hiệu suất điện đáng tin cậy trong khi giảm thiểu chi phí (Au dày hơn sẽ làm tăng chi phí nhưng có thể không cần thiết cho ứng dụng này).
Chống môi trường:Ni plating trên vỏ / nam châm và lồng LCP cung cấp bảo vệ chống ẩm, ăn mòn và nhiệt độ cao.
Độ bền:Tuổi thọ 50.000 chu kỳ và dung nạp lực mùa xuân (± 20g) cho thấy tập trung vào độ tin cậy lâu dài.
Mô tả ứng dụng sản phẩm (không giới hạn trong những điều sau):
1. Plug-in hàn PCB board;
2.Forming và đóng gói sau khi hàn dây;
3. Một đầu cuối chuyển của bảng PCB có thể được thêm vào;
4.Molding đúc phun của khuôn nhúng;
5Các dây có thể được gắn trực tiếp.
Các thông số về kết nối từ tròn:
|
Tên |
Bộ kết nối từ tròn |
|
Chiều kính |
8.0mm |
|
Loại |
Nam/Nữ |
|
Đinh |
2pin hoặc tùy chỉnh |
|
Màu sắc |
Bạc/ Trắng |
|
Pogo pin |
Không có chì C6801 |
|
Mùa xuân |
SUS304 |
|
Vỏ |
Không có chì C6801 |
|
Nam châm |
NdFeB N52 ni mạ |
|
Nhà ở |
Đen HTN |
|
Sức mạnh của lò xo |
80g±20g |
|
Động lực |
1.0mm |
|
Bạch tuộc |
1.2mm |
|
Điện áp |
12V |
|
Hiện tại |
5.0A |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
Nhiệt độ hoạt động |
25°C đến +80°C |
|
Xét nghiệm phun muối |
48h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |
Hình vẽ kỹ thuật của bộ kết nối nam từ tròn
Hình vẽ kỹ thuật kết nối từ nữ tròn
Phân bố PCB được khuyến cáo:
Độ khoan dung bố trí: ± 0,05mm
Ưu điểm của các kết nối từ tròn
1. Kết nối không cần nỗ lực
Tự động hấp thụ cho phép gắn nhanh, không cần công cụ; hoạt động thân thiện với người dùng.
2. Dễ dàng gỡ bỏ
Giao diện từ tính cho phép ngắt kết nối liền mạch mà không cần căng thẳng vật lý.
3. Độ bền cao
Hỗ trợ 50.000~300.000 chu kỳ giao phối cho độ tin cậy dài hạn.
4. Bảo vệ mạnh mẽ
Thiết kế chống nước và chống bụi IP68 có thể tùy chỉnh (khu vực phụ nữ).
5. Hỗ trợ dòng điện cao
Máy xử lý 3A20A cho sạc nhanh và các ứng dụng sử dụng nhiều năng lượng.
6Chống ăn mòn cao hơn
Trở thành môi trường khắc nghiệt (được thử nghiệm trong 48~120 giờ trong nước xịt muối).
7. Tùy chỉnh yếu tố hình thức
Hình dạng phù hợp với thẩm mỹ sản phẩm, tăng sức hấp dẫn thị trường.
8. Khám phá định hướng thông minh
Vị trí nam châm + thiết kế cấu trúc đảm bảo cực chính xác và bảo vệ mạch.
9. Giao diện đa chức năng
Hỗ trợ nguồn, tín hiệu, video, âm thanh, dữ liệu (ví dụ: USB 2.0) và hơn thế nữa.
10Phát triển hiệu quả về chi phí
Thời gian dẫn đầu ngắn và chi phí khuôn thấp để tùy chỉnh nhanh chóng.
11. Truyền tín hiệu chất lượng cao
Hiệu suất tín hiệu RF đáng tin cậy (ví dụ: phù hợp với tiêu chuẩn USB 2.0).
Ứng dụng các sản phẩm kết nối từ tròn:
