| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9001 |
| Số mô hình: | WXC1102A |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $5-$7 |
| chi tiết đóng gói: | Thể dục |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | đầu nối có dây chuyền | Sân bóng đá: | 4.0mm |
|---|---|---|---|
| Số PIN: | 4 chân | Vật liệu: | Dây dẫn-freec6801, Sus304, HTN đen |
| Điều trị bề mặt: | Mạ vàng | Liên hệ với điện trở: | Tối đa 50mΩ (pin). |
| Thử nghiệm phun muối: | 48H | Tương tự nhiệt độ.: | 265 °, 4 ~ 5 giây |
| Làm nổi bật: | Gói dây chuyền bồn phun bằng vàng,Bộ kết nối giáp được tùy chỉnh,4 Pin Pogo Connector 4.0mm Pitch |
||

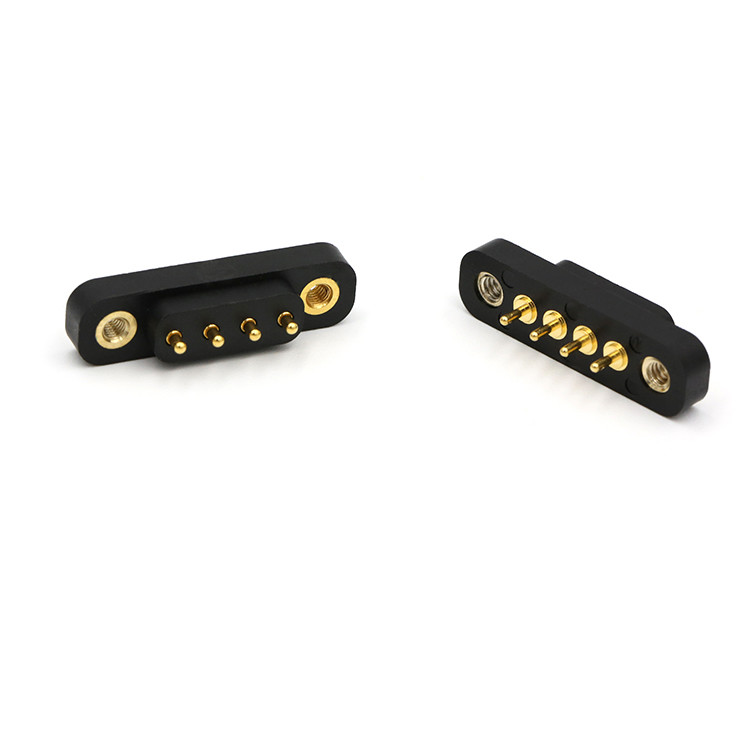

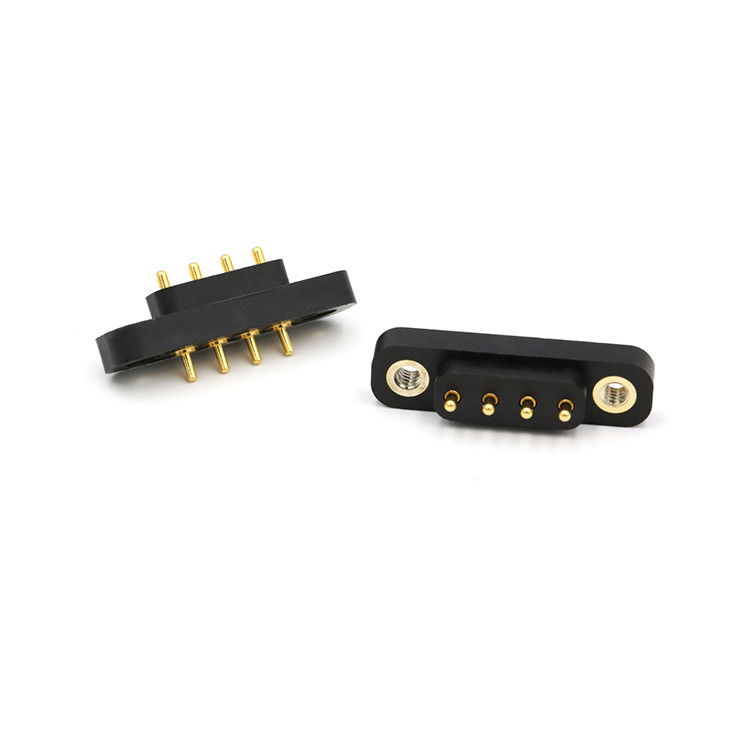

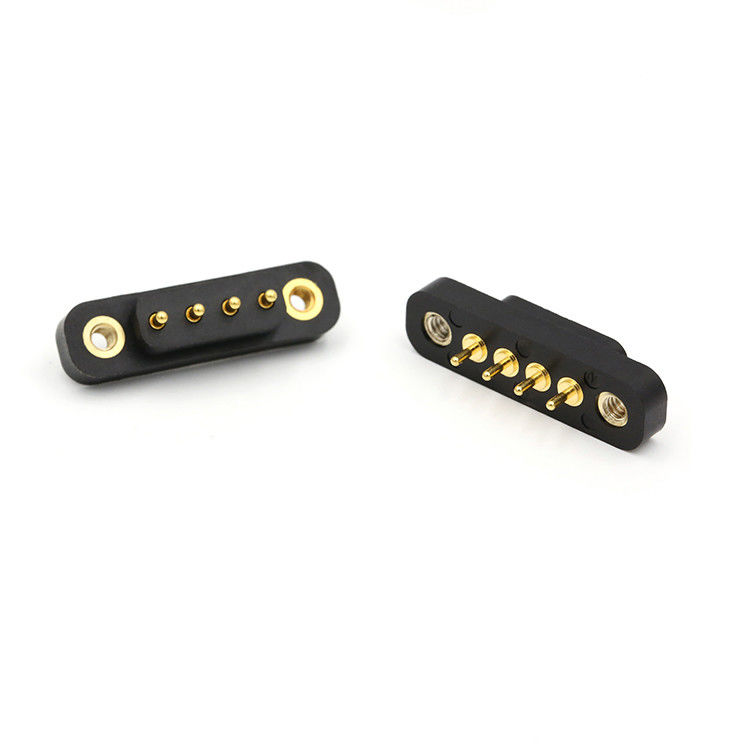

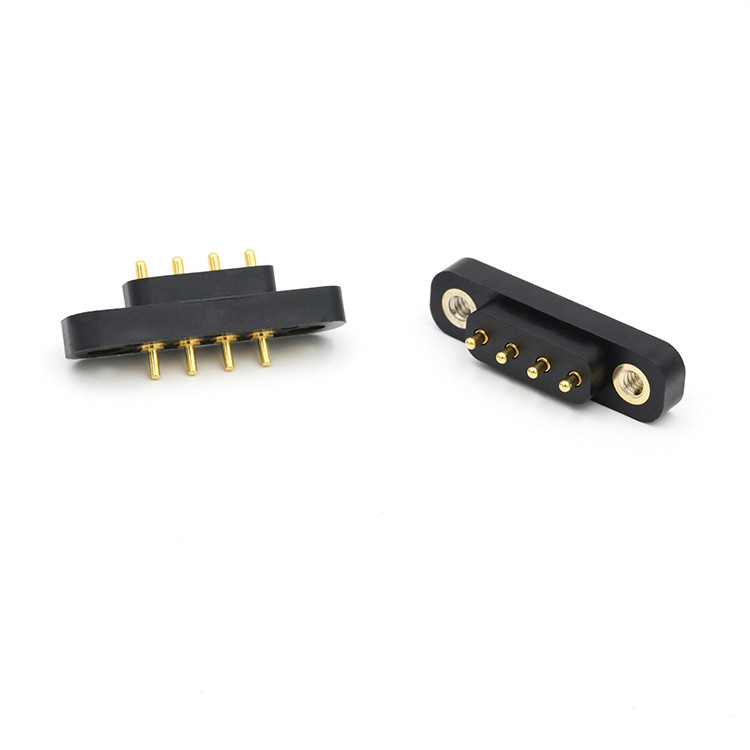

Bộ kết nối chân xích 4pin tùy chỉnh với các hạt và bộ kết nối chân xích 4,0mm.
Union Precision Electronic LIMITED ((UPE) là chuyên nghiệp tùy chỉnhnhà sản xuấttrong đầu nối bao gồm POGO PIN, đầu nối POGO PINvới nhà ở,Nó là một trong những công ty cạnh tranh nhất trong lĩnh vực của đầu nối giàn tải mùa xuân ở Trung Quốc.Thiết bị không dây, trang phục thông minh, thiết bị công nghiệp (như điện thoại di động, tivi, máy tính bảng, máy chơi game và máy học)và đồ điện tử tiêu dùng..
Sản phẩm của chúng tôi chủ yếu được xuất khẩu sang châu Âu, Hoa Kỳ, Canada, các nước và khu vực phát triển châu Á.
UPEthành lập năm 2000,sở hữu thiết bị công nghệ cao và công nghệ sản xuất hiện đại và đã đạt được chứng nhận ISO9001.phù hợp với các yêu cầu bảo vệ môi trường của EU ROHS.
Chúng tôi cũng cung cấp dịch vụ tùy chỉnh và như chúng tôi có nhiều nhà thiết kế có kinh nghiệm trong POGO PIN,chúng tôi có thể nhanh chóng tùy chỉnh mẫu chất lượng ổn định để đáp ứng nhu cầu thiết kế của khách hàng với chu kỳ phát triển sản phẩm ngắn.
Ưu điểm của các bộ kết nối giáp UPE:
Các đầu nối có dây chuyền giáp, thường được gọi là chân giáp hoặc chân pogo, cung cấp một số lợi thế:
Độ tin cậy:UPE Pogo pin sử dụng Công nghệ CLIP cung cấp một kết nối điện nhất quán và đáng tin cậy, ngay cả trong môi trường chịu rung động và sốc cơ học.
Thiết kế nhỏ gọn:Kích thước nhỏ của chúng cho phép chúng phù hợp trong không gian hẹp, lý tưởng cho các thiết bị điện tử hiện đại, nhỏ gọn.
Sự linh hoạt:Pogo pin có thể thích nghi với sự thay đổi bề mặt, đảm bảo kết nối ổn định ngay cả khi các bề mặt giao phối không hoàn hảo.
Dễ sử dụng:Chúng dễ sử dụng, với việc cài đặt và bảo trì đơn giản.
Độ bền:Chúng được thiết kế để chịu đựng nhiều chu kỳ kết nối và ngắt kết nối, làm cho chúng rất bền
Ưu điểm của chúng tôi và sự lựa chọn của bạn:
.UPE chuyên nghiệp tùy chỉnh dòng cao Pogo Pin với 15A-30A series, nó đã được sản xuất hàng loạt.
.UPE đã phát triển 2.54mm pitch tiêu chuẩn nam và nữ 2pin-40pin Pogo pin kết nối với SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life thử nghiệm lên đến 1.000.000 chu kỳ.
.Tất cả các sản phẩm có thể vượt qua tiêu chuẩn HF, RoHS REACH.
.100% kiểm tra điện cung cấp báo cáo trước khi giao hàng.
.Tùy chỉnh các hình dạng khác nhau có sẵn, cấu trúc nhỏ và dòng điện cao.
Tại sao khách hàng chọnUPE?
1Dịch vụ tùy chỉnh chuyên nghiệp
2Khả năng sản xuất mẫu nhanh
3Hệ thống kiểm soát chất lượng nghiêm ngặt
4. Xử lý với các thành phần nhập khẩu
5Thiết bị thử nghiệm chính xác cao
6Các quy trình kiểm soát chi phí hợp lý
Hiệu suất tham số của bộ kết nối Pogo Pin có dây chuyền
|
Tên của các bộ phận |
Bảng hiệu suất tham số |
|||
|
Vật liệu thùng |
Đồng |
Đồng Beryllium |
Phosphor đồng |
|
|
Vật liệu của máy phun |
Đồng |
Đồng Beryllium |
Phosphor đồng |
Thép không gỉ |
|
Tùy chọn mùa xuân |
Stainle |
Sợi dây âm nhạc |
|
|
|
Các yêu cầu về mạ |
Vàng-Au
|
Bạc-Ag
|
Palladium-nickel (Pd-Ni) |
|
|
Lưu lượng điện |
1A, 2A, 3A, 5A,15A hoặc 30A (các cấu trúc khác nhau) |
|||
|
Điện áp định số |
DC 12V 24V |
|||
|
Kháng tiếp xúc |
30mΩ 50mΩ tối đa. |
|||
|
Kiểm tra sức sống |
501000 chu kỳ tối thiểu 1000000 chu kỳ tối đa |
|||
|
REflow Temp. |
265°, 4~5sec |
|||
|
Kiểm tra độ tin cậy POGO PIN |
||||
|
Lực giữ |
Với tốc độ chạy xe đạp 500±50 mỗi giờ,50Ít nhất 1000 chu kỳ |
|||
|
Độ ẩm |
EIA-364-31,Phương pháp thử nghiệm II, Điều kiện A Các kết nối kết hợp đối tượng với độ ẩm tương đốicủa 90% đến 95% RH và nhiệt độ 40°C± 2°Cđộ ẩm tương đối 96 hoỪ. |
|||
|
Chống nhiệt hàn
|
EIA-364-56,Phương pháp 5,Mức 2 265°C+10/-0°Ctrong 30 đến 35 giây
|
|||
|
Xịt muối
|
EIA-364-26,Điều kiện thử nghiệm B Các đầu nối kết hợp với dung dịch muối 5±1% nồng độ, 35+1°C/-2°Ctrong 48 giờ. |
|||
|
Xét nghiệm lực xuân
|
Thủ tục thử lực bình thường, 100g±20g ở độ cao làm việc
|
|||
|
Tuổi thọ nhiệt độ
|
EIA-364-17,Phương pháp thử nghiệm A,điều kiện 4,Điều kiện thời gian thử nghiệm A kết nối với 85°C± 2°Ctrong 96 giờ. |
|||
|
Khả năng hàn
|
EIA-364-52 Đắm vào 265±5°C, 60/40±5% Sn/pb hàn trong 4,0 ~ 5,0 giây |
|||
|
Kháng tiếp xúc
|
EIA-364-23 Đo điện trở tiếp xúc với dòng điện thử nghiệm tối đa 100 mAvà điện áp tối đa 20 mV |
|||
Pogo Pin Connector bao gồm 6 phần:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
Một số Pogo Pin Connector tùy chỉnh để tham khảo:
Lĩnh vực ứng dụng sản phẩm:
