| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9001 |
| Số mô hình: | Smt 16pin pogo ghim |
| Tài liệu: | 2.54mm pitch Standard POGO ...EC.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $0.8-$3 |
| chi tiết đóng gói: | Thể dục |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Đầu nối chân Pogo | Sân bóng đá: | 2,54mm |
|---|---|---|---|
| Loại: | SMT | Vật liệu: | C6801 không có chì, SUS304, thn |
| lực lượng mùa xuân: | 80g +/- 20g | Storke làm việc: | 1.0mm |
| Hiện tại: | 3A | điện áp: | DC12V |
| Cuộc sống thử nghiệm: | 100.000 chu kỳ | Liên hệ với điện trở: | 50 Milliohm tối đa. |
| Thử nghiệm phun muối: | 48H | Nhiệt độ hoạt động của sản phẩm: | 260°C±5°C 20s±2s |
| Làm nổi bật: | Đầu nối chân Pogo 2,54mm,Pogo Pin Connector hàng đôi |
||

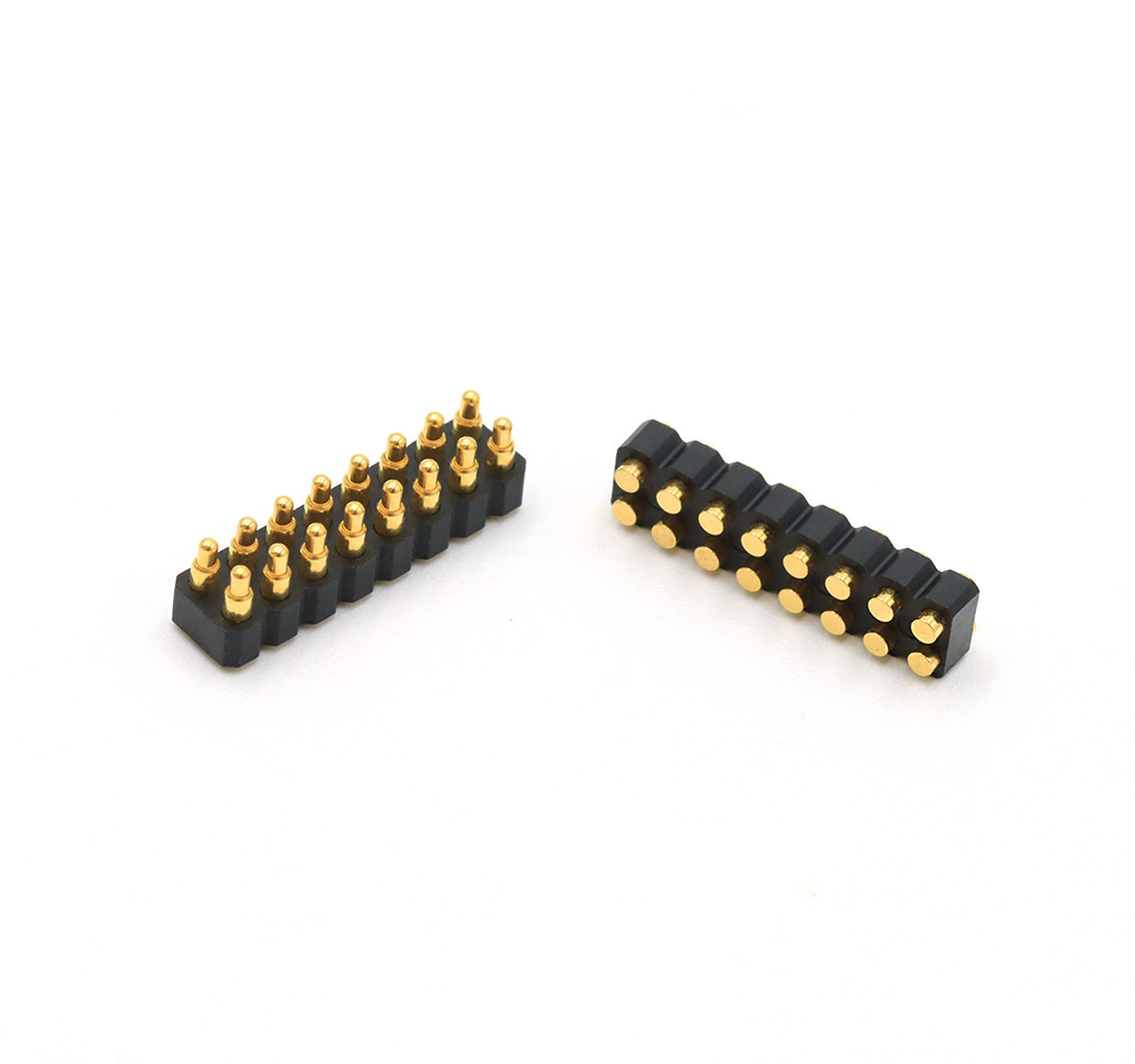

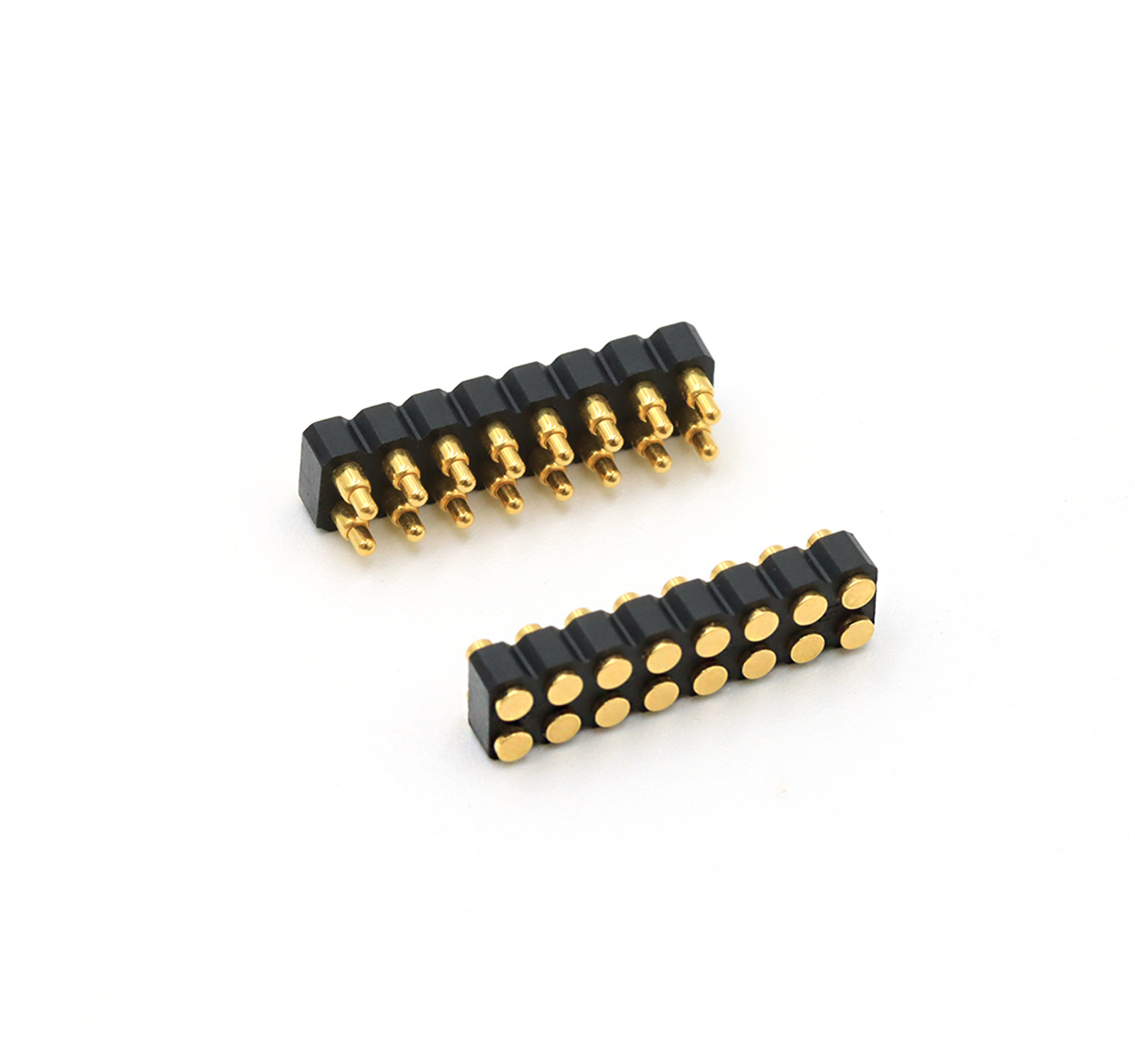

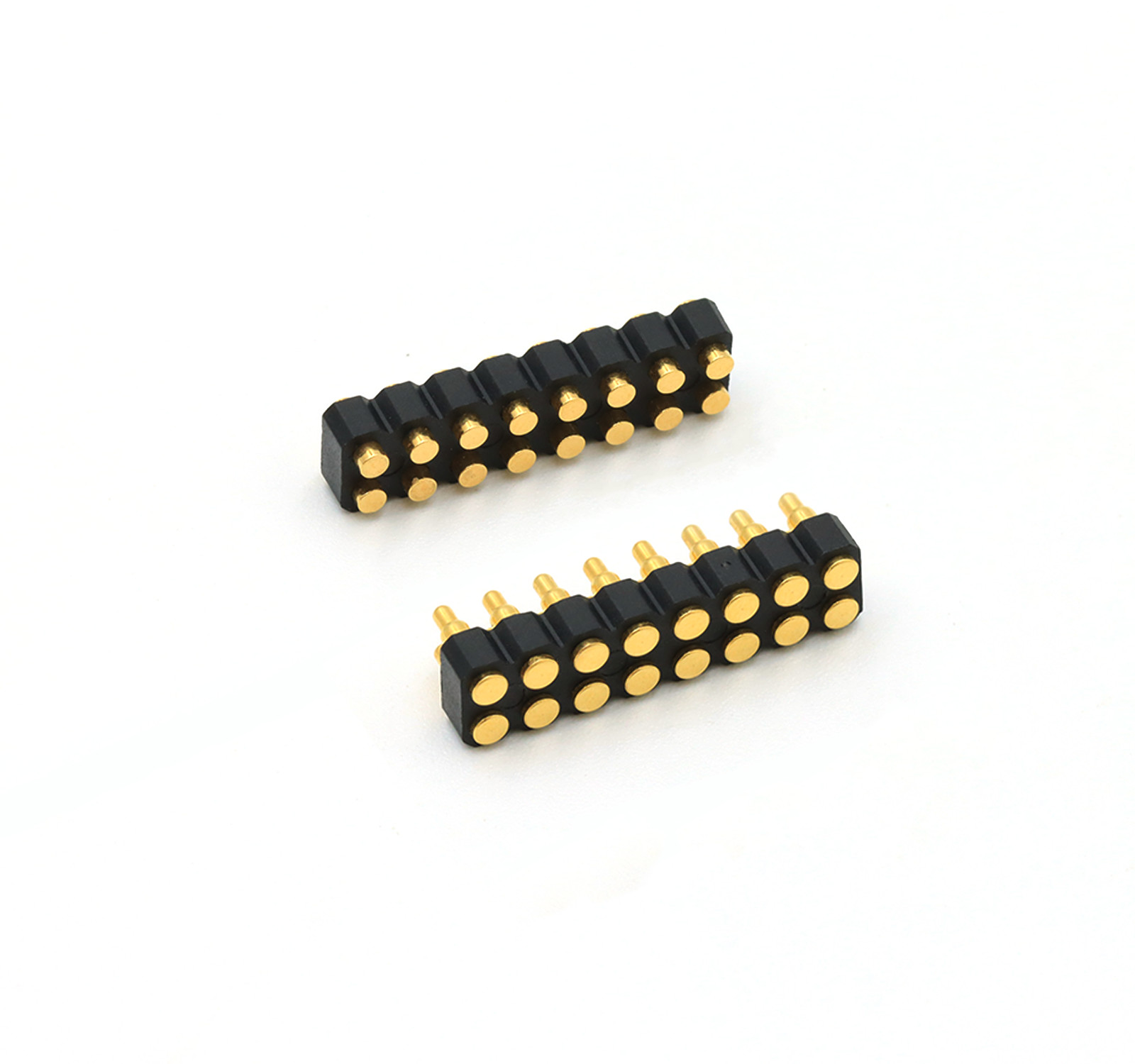

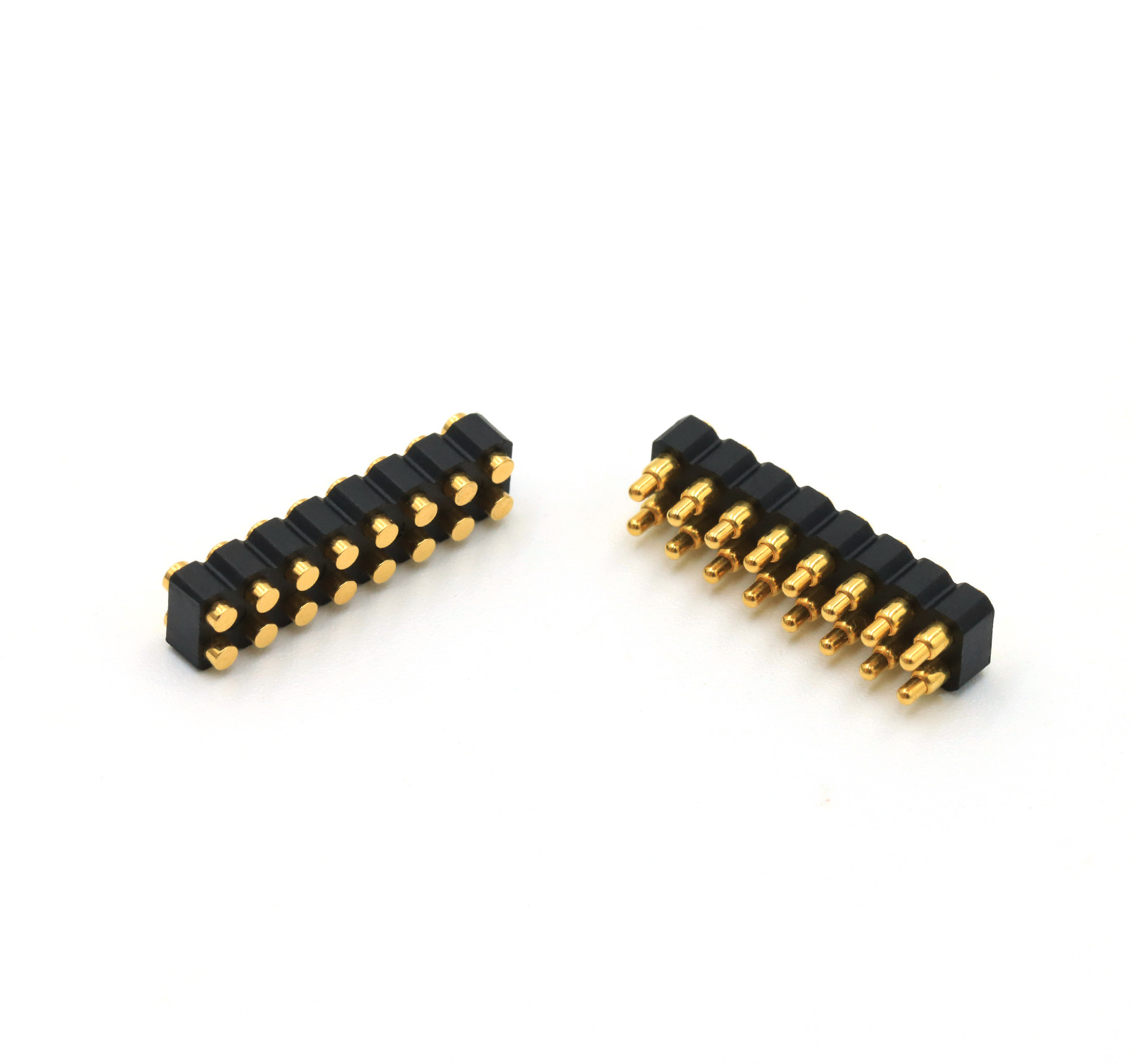

2.54mm Pitch Male Female Pogo Pin Connector Double Row SMT 16pin pin pin pin pin
Các chân pogo là loại SMT, nó có sự ổn định tốt, đáy của thùng là một thiết kế đáy phẳng, dễ dàng để hàn trên bảng PCB
Union Precision Electronic Co.,Ltd (UPE) cam kết cho cao cấp Pogo Pin,Pogo Pin kết nối,magnetic kết nối và thiết kế, phát triển,sản xuất và bán các sản phẩm hỗ trợ như một công ty công nghệ cao.
Theo yêu cầu khác nhau của khách hàng, chúng tôi có 8 loại cấu trúc nội bộ POGO PIN cho khách hàng lựa chọn, cho các tiêu chuẩn POGO PIN, UPE thiết kế tổng chiều cao của sản phẩm là 2,8mm ~ 11.0mm(tổng sốchiều cao không bao gồm chiều dài đuôi của DIP pogo pin).
Trong khi đóUPEcũngphát triển 2.54mm pitch tiêu chuẩn nam và nữ 2pin-40pin Pogo pin connectorvới SMT / DIP / góc phải / Solder Cup cho khách hàng lựa chọn nhanh chóng.
Vật liệu
Máy phun: Không có chì C6801, Bọc: 01 ~ 99 μ" Au trên 60 ~ 100 μ" Ni.
Thùng: Không có chì C6801, mạ: 01 ~ 99 μ "Au trên 60 ~ 100 μ "Ni.
Xuân: SUS 304 thép không gỉ, mạ: 1 μ " (có thể Au hoặc Ni để chống ăn mòn).
Bộ chứa: HTN đen (Nylon nhiệt độ cao) + 30% Sợi thủy tinh, xếp hạng dễ cháy UL94 V-0.
Thông số kỹ thuật cơ khí
Sức lực của lò xo: 80g ± 20g ở nhịp làm việc 1,0mm.
Full Stroke: 1,2mm.
Tuổi thọ cơ học: ≥ 10.000 chu kỳ.
Thông số kỹ thuật điện
Điện và điện áp: DC 12V, tối đa 3A.
Chống tiếp xúc: ≤ 50mΩ ở độ cao làm việc.
Sự khoan dung
Chiều dài: ±0,15mm.
Chiều kính: ±0,05mm.
Các góc: ± 2°.
Hiệu suất môi trường
Nhiệt độ hoạt động: -40 °C đến +130 °C (trong vòng 24 giờ).
Chống nhiệt hàn: 260 °C ± 5 °C trong 20s ± 2s.
Phù hợp: phù hợp với ROHS & REACH.
Thử nghiệm phun muối: 48 giờ (đảm bảo khả năng chống ăn mòn).
Các tính năng chính và ứng dụng
Độ bền cao: 10.000 + chu kỳ, lớp phủ mạnh mẽ (Au / Ni) để chống mài mòn và ăn mòn.
Chống nhiệt độ cao: Phù hợp với môi trường khắc nghiệt (lên đến 130 °C).
Cơ học chính xác: Sự khoan dung chặt chẽ đảm bảo tiếp xúc điện đáng tin cậy.
Không có chì và phù hợp: Phù hợp với các quy định về môi trường (ROHS / REACH).
Lưu ý:
1Để đảm bảo hiệu quả sử dụng tốt nhất, vui lòng vận hành theo chiều cao làm việc.
2Các biện pháp phòng ngừa sử dụng sản phẩm
Theo bản vẽ kỹ thuật, nén tối đa được phép không được vượt quá
Nó phù hợp với nhiệt độ hàn từ 380 đến 420 độ C, với thời gian hàn từ 3 đến 5 giây.Nó không được phép để xử lý sản phẩm trong một khoảng thời gian ngắn thực hiện hàn lặp đi lặp lại nhiều lần
. Điều chỉnh với nhiệt độ lò từ 400 đến 500 độ C
Khi thiết kế cuối ứng dụng, xin vui lòng hợp lý tránh không gian nén pogopin
3Đối với các chân đơn hàng lớn hơn 20, chân hai hàng lớn hơn 40, và các yêu cầu đặc biệt khác, vui lòng tham khảo hỗ trợ kỹ thuật
Thành phần của Pogo Pin Connector
2.54mm pitch pogo pin connector tham số danh sách:
|
Tên
|
Pogo Pin Connector
|
|
Loại
|
SMT
|
|
Giới tính
|
Nam/Nữ
|
|
Số pin
|
16Đinh
|
|
Máy cách nhiệt
|
Bkack HTN+30GF UL94 V-0.
|
|
Máy bơm
|
Không có chì C6801
|
|
Thùng
|
Không có chì C6801
|
|
Mùa xuân
|
Điều trị bề mặt SUS
|
|
Độ cao nhựa
|
2.5mm
|
|
Sức mạnh của lò xo
|
80g+/-20g ở nhịp làm việc 1,0mm
|
|
Bạch tuộc
|
1.2mm
|
|
Kiểm tra sức sống
|
100,000 chu kỳ
|
|
Lượng điện
|
3A Max.
|
|
Điện áp |
DC 12V |
|
Kháng tiếp xúc |
50 triệu ohm tối đa
|
|
Xét nghiệm phun muối |
48h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |
Hai hàng 2,5mm nhà SMT nam xuân nạp CoĐộng cơ:
Hai hàng 2.5mm nhà SMT nữ Loaded CoĐộng cơ:
Bộ kết nối pin pitch Pogo tiêu chuẩn 2.54mm cho khách hàng tham khảo:
Phòng ứng dụng:
Ưu điểm của chúng tôi và sự lựa chọn của bạn:
.UPE chuyên nghiệp tùy chỉnh dòng cao Pogo Pin với 15A-30A series, nó đã được sản xuất hàng loạt.
.UPE đã phát triển 2.0mm và 2.54mm pitch tiêu chuẩn nam và nữ 2pin-40pin Pogo pin kết nối với SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life thử nghiệm lên đến 1.000.000 chu kỳ.
.Tất cả các sản phẩm có thể vượt qua tiêu chuẩn HF, RoHS REACH.
.100% kiểm tra điện cung cấp báo cáo trước khi giao hàng.
.Tùy chỉnh các hình dạng khác nhau có sẵn, cấu trúc nhỏ và dòng điện cao.
Tại sao khách hàng chọnUPE?
1Dịch vụ tùy chỉnh chuyên nghiệp
2Khả năng sản xuất mẫu nhanh
3Hệ thống kiểm soát chất lượng nghiêm ngặt
4. Xử lý với các thành phần nhập khẩu
5Thiết bị thử nghiệm chính xác cao
6Các quy trình kiểm soát chi phí hợp lý
Làm thế nào để đặt đơn đặt hàng đầu nối cáp từ tính
* Bạn gửi cho chúng tôi bản vẽ hoặc mẫu
* Chúng tôi tiến hành đánh giá dự án
* Chúng tôi làm mẫu và gửi cho bạn
* Bạn nghĩ mẫu là tốt sau đó đặt hàng và trả cho chúng tôi 30% tiền đặt cọc
* Chúng ta bắt đầu làm sản phẩm
* Khi hàng hóa được hoàn thành, chúng tôi chụp ảnh cho séc của bạn và sau đó bạn trả số dư
* Chúng tôi cung cấp các sản phẩm cho công ty vận chuyển
Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư
Phương thức thanh toán:T/T,PayPal,OCBC
Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc
Thời gian sản xuất:10-15Ngày làm việc
Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi
Thời hạn giao dịch:EXW
Hàng hóa:Hàng không, biển, nhanh
Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
