| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Số mô hình: | 072 |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $1-$5 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 12-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Pogo Pin Magnetic Connector | MAGNET: | NDFEB N52 |
|---|---|---|---|
| mã PIN POGO: | Đồng | Mùa xuân: | SUS304 |
| Màu sắc: | Màu đen | Cuộc sống cơ khí:: | 10000 chu kỳ Min. |
| Nhiệt độ hoạt động:: | -25°C đến +80°C | Liên hệ với điện trở: | Tối đa 50mΩ (PIN) |
| Làm nổi bật: | Bộ kết nối từ tính Pogo Pin tùy chỉnh,Pogo Pin Magnetic Connector 12 Pin,Đàn ông và phụ nữ kết nối từ tính vòng |
||
Bộ kết nối chân ngón pha tròn 12pin nam và nữ từ xuân pogo.
Đặc điểm chính:
Cấu hình 12-Pin
Các đầu nối nam và nữ với 12 chân pogo được nạp giọt để truyền năng lượng / dữ liệu.
Các tùy chọn cho pin hỗn hợp năng lượng / tín hiệu (ví dụ, dòng điện cao hơn cho một số pin).
Phân phối từ tính
Các nam châm đất hiếm tích hợp (ví dụ, cấp N35 / N52) đảm bảo giao phối đúng cách và ngăn ngừa sự sai lệch.
Sức mạnh nam châm có thể điều chỉnh cho các yêu cầu lực kéo (ví dụ: 2N10N mỗi cặp).
Pogo Pins (Spring Contacts)
Vật liệu: Đồng đồng/beryllium bọc vàng để có sức đề kháng thấp (< 30mΩ) và khả năng chống ăn mòn.
Động lực mùa xuân: Có thể tùy chỉnh (ví dụ: 0,5mm ∼ 5mm) với các tùy chọn cho tuổi thọ chu kỳ cao (100K + chu kỳ).
Đánh giá hiện tại: Thông thường 1A5A mỗi chân (cao hơn có sẵn cho chân điện).
Nhà ở & Thiết kế
Các yếu tố hình dạng tròn với đường kính thường dao động từ 10mm~30mm.
Vật liệu:
Nhựa (PBT, nylon) để sử dụng nhẹ.
Kim loại (aluminium, thép không gỉ) cho các thiết kế bền / IP
Đảm bảo chất lượng & Kiểm tra phù hợp:
1. Độ tin cậy điện
Kiểm tra mạch ngắn / mở 100%: Mỗi đơn vị trải qua xác nhận điện nghiêm ngặt để đảm bảo kết nối và an toàn hoàn hảo.
2. Phù hợp môi trường và an toàn
Chứng nhận RoHS & REACH: Không chứa các chất nguy hiểm (ví dụ: chì, cadmium), đáp ứng các tiêu chuẩn môi trường của EU và toàn cầu.
3. Chống ăn mòn
Kiểm tra phun muối (48 giờ): Xác nhận hiệu suất trong môi trường khắc nghiệt, ẩm ướt hoặc muối (ví dụ: sử dụng trên biển, công nghiệp).
Tại sao đảm bảo chất lượng và tuân thủ là quan trọng?
✅Không có khiếm khuyết:Đảm bảo mỗi đầu nối cung cấp hiệu suất nhất quán.
✅Sự chấp thuận toàn cầu:Phù hợp với các quy định quốc tế nghiêm ngặt.
✅Bảo đảm độ bền:Chống ăn mòn cho độ tin cậy lâu dài.
Lợi ích của lớp phủ:
Chất lượng mạ:Au mỏng trên Ni đảm bảo hiệu suất điện đáng tin cậy trong khi giảm thiểu chi phí (Au dày hơn sẽ làm tăng chi phí nhưng có thể không cần thiết cho ứng dụng này).
Chống môi trường:Ni plating trên vỏ / nam châm và lồng LCP cung cấp bảo vệ chống ẩm, ăn mòn và nhiệt độ cao.
Độ bền:Tuổi thọ 50.000 chu kỳ và dung nạp lực mùa xuân (± 20g) cho thấy tập trung vào độ tin cậy lâu dài.
Các thông số về kết nối từ tròn:
|
Tên |
Bộ kết nối từ tròn |
|
Loại |
Nam/Nữ |
|
Đinh |
12pin |
|
Màu sắc |
Màu đen |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
Nhiệt độ hoạt động |
-25°C đến +80°C |
|
Xét nghiệm phun muối |
48h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |

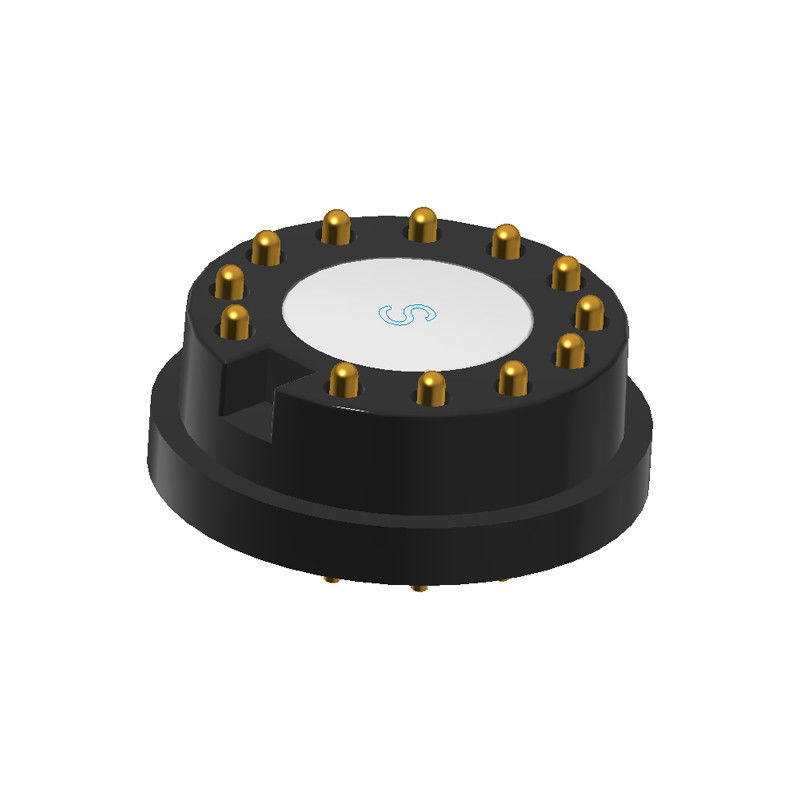

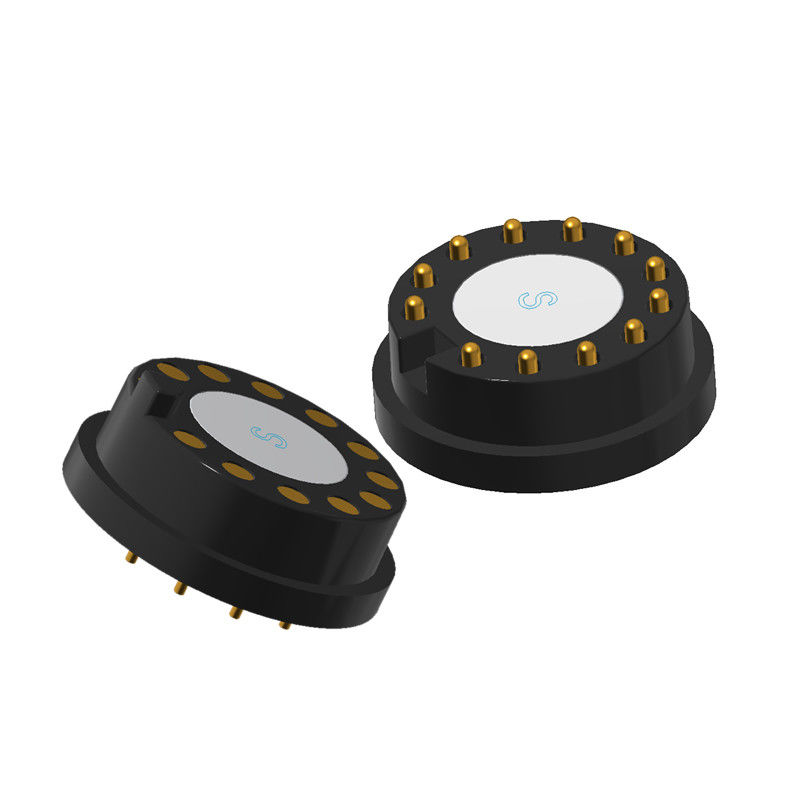

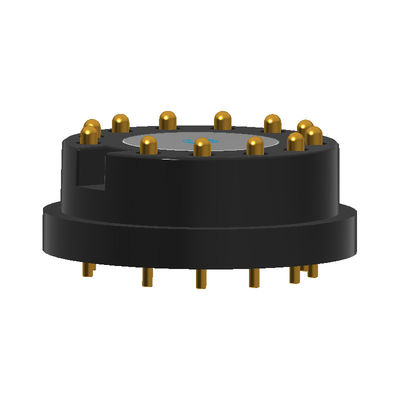

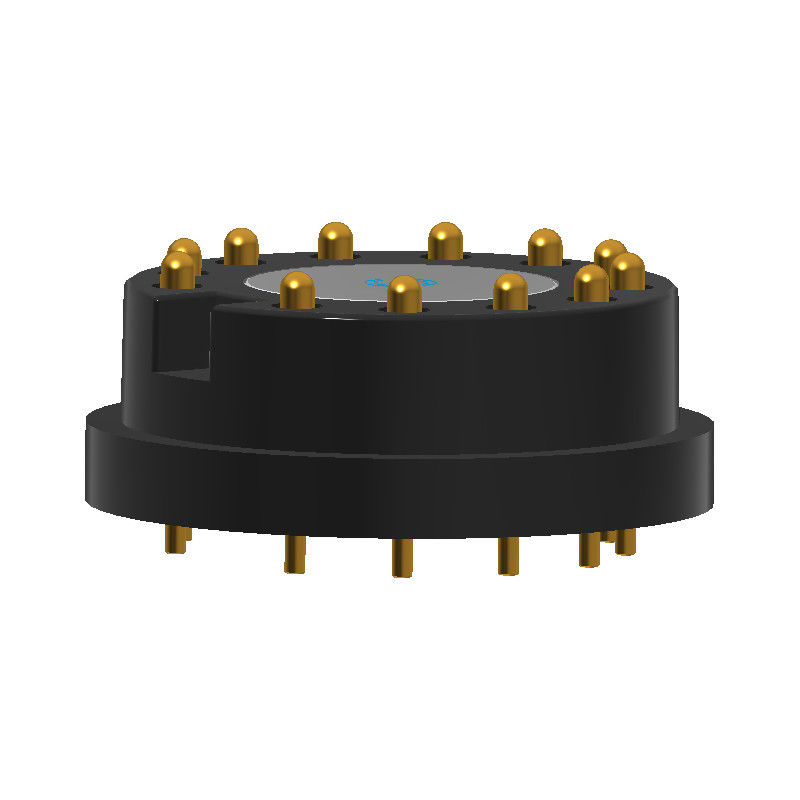

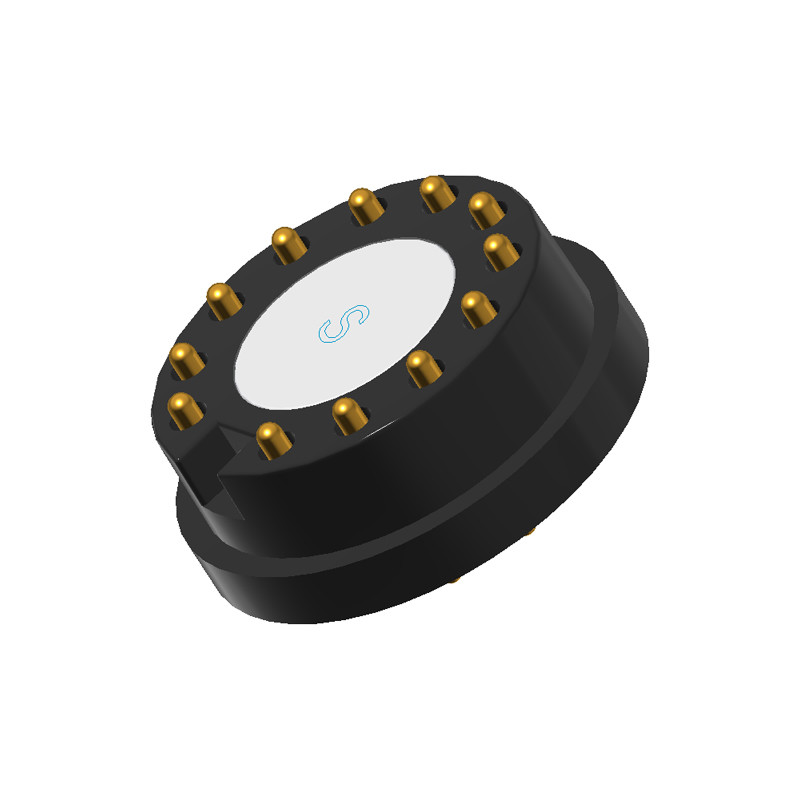

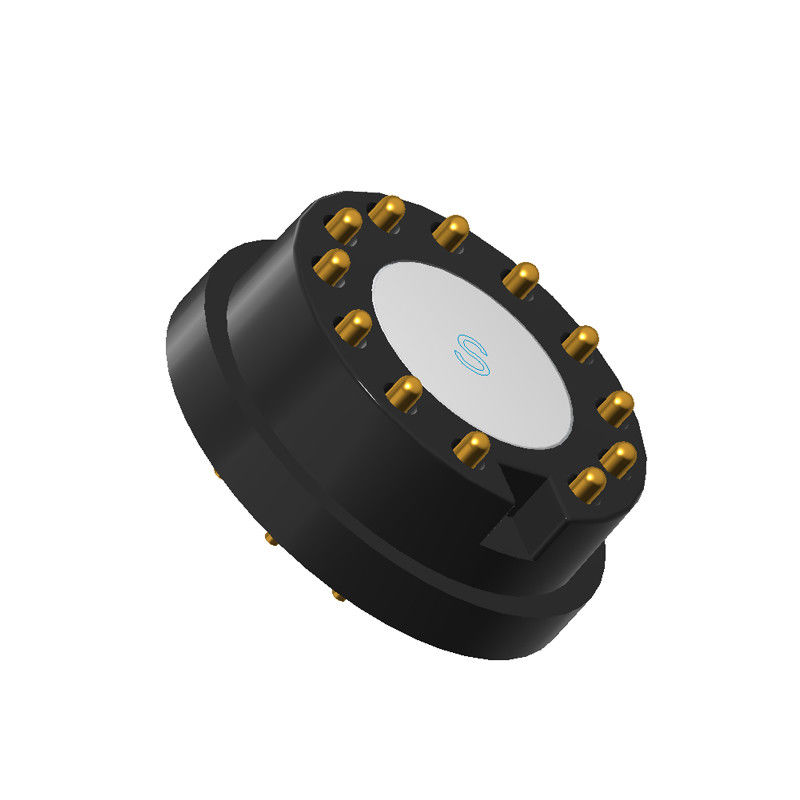

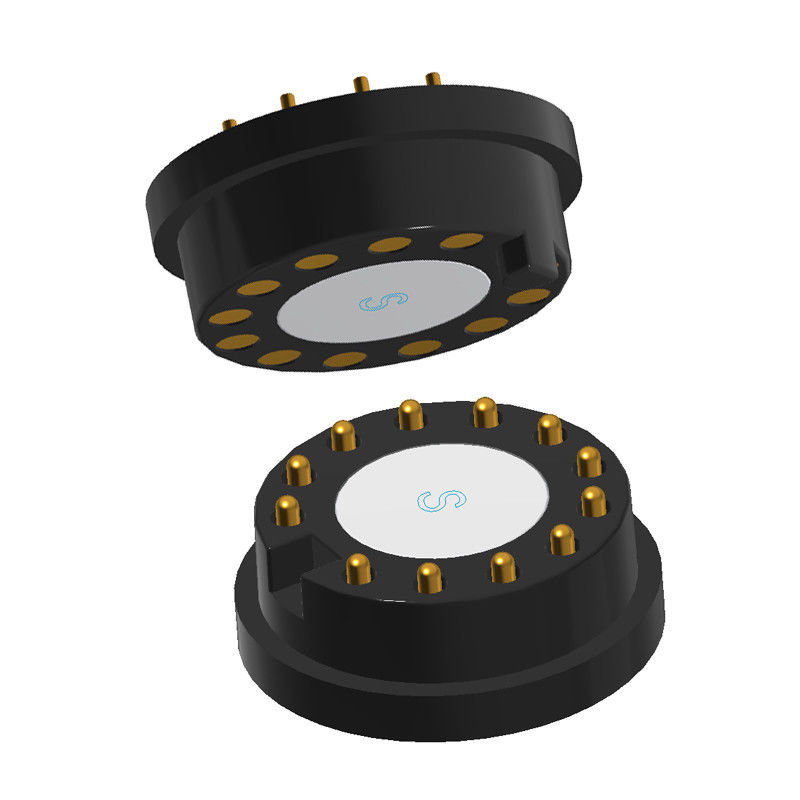

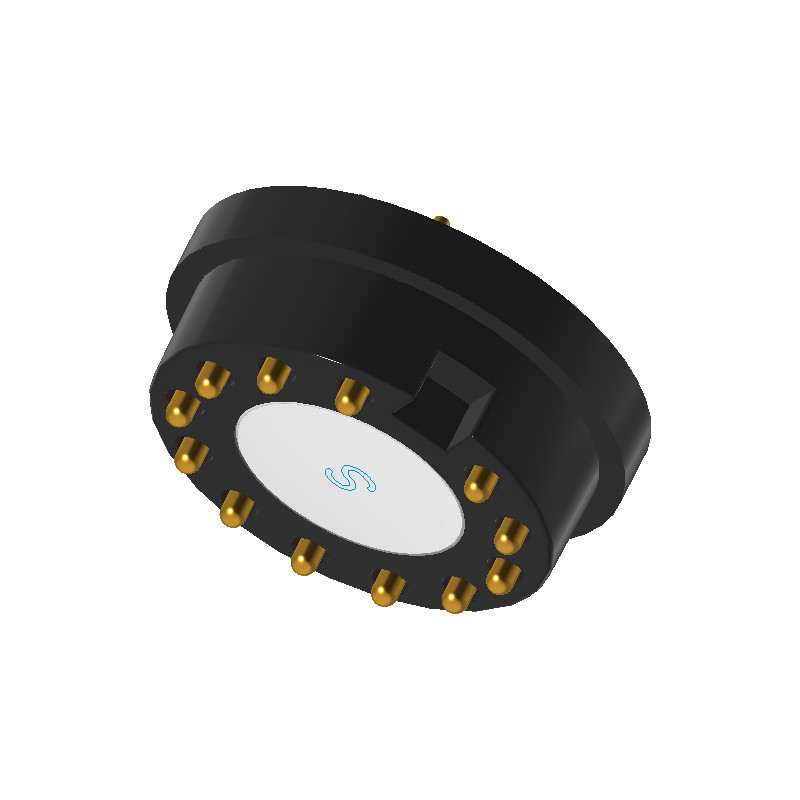

Hiển thị hình ảnh sản phẩm
Ưu điểm của từ trònBộ kết nối
Các đầu nối từ tròn với chân pogo cung cấp một số lợi thế so với các đầu nối truyền thống, làm cho chúng lý tưởng cho nhiều ứng dụng hiện đại.
1. Kết nối dễ dàng và an toàn (Tự sắp xếp)
Sự sắp xếp từ tính: Nam châm đảm bảo kết hợp đúng cách mà không cần phải sắp xếp bằng tay chính xác, giảm mài mòn.
Giao phối mù: hoạt động ngay cả khi người dùng không thể nhìn thấy điểm kết nối (ví dụ, phía sau các thiết bị, trong không gian hẹp).
Quick Connect / Disconnect: Tiết kiệm thời gian trong các ứng dụng đòi hỏi phải gắn / tách thường xuyên.
2. Độ bền cao & tuổi thọ dài
Pogo Pins (Spring-Loaded Contacts): Chống rung động / sốc và duy trì liên lạc điện ổn định trong hơn 100.000 chu kỳ.
Giảm mòn cơ học: Nam châm hấp thụ lực giao phối, giảm thiểu thiệt hại của kết nối.
Chống ăn mòn: Các dây liên lạc bọc bằng vàng và các vỏ kín (được đánh giá IP) làm tăng tuổi thọ.
3Thiết kế nhỏ gọn & không gian hiệu quả
Hình dạng tròn: Phù hợp tốt trong các thiết bị hình trụ (ví dụ: thiết bị đeo, máy bay không người lái, dụng cụ y tế).
Không có ổ khóa cồng kềnh: Chế độ giữ từ tính loại bỏ sự cần thiết của các kẹp hoặc ốc vít, tiết kiệm không gian.
4. An toàn và độ tin cậy
Tính năng tách rời: tách ra an toàn dưới lực quá mức, ngăn ngừa tổn thương cáp / thiết bị.
Kiểm soát cực: Các sắp xếp nam châm tùy chỉnh ngăn chặn việc chèn ngược.
Không có tia lửa: Rủi ro ngắn trong khi kết nối ( hữu ích trong các ứng dụng sạc).
5. Phương tiện truyền tải điện và dữ liệu đa năng
Hỗ trợ dòng điện cao: Một số chân có thể xử lý 3A10A để cung cấp điện.
Dữ liệu tốc độ cao: Các thiết kế được bảo vệ hỗ trợ tín hiệu USB, UART, I2C hoặc thậm chí là HDMI.
Sử dụng hỗn hợp: Đặt chân cho nguồn, dữ liệu hoặc nối đất khi cần thiết.
6Chống nước và bụi (IP)
IP67/IP68 Tùy chọn: Thiết kế kín hoạt động trong môi trường khắc nghiệt (ví dụ: y tế, ngoài trời, công nghiệp).
7. Vẻ đẹp và thân thiện với người dùng
Nhìn mượt mà, tối giản: ưa thích cho các thiết bị điện tử tiêu dùng (ví dụ: bộ sạc không dây, tai nghe).
Hoạt động một tay: Dễ dàng sử dụng trong công nghệ đeo hoặc robot.
8. Tính linh hoạt tùy chỉnh
Độ mạnh của nam châm, số pin, kích thước và vật liệu có thể điều chỉnh để phù hợp với nhu cầu cụ thể.
Ứng dụng các sản phẩm kết nối từ tính:
Câu hỏi thường gặp
1Tại sao lại chọn chúng tôi?
Với sự chân thành 100%, công ty chúng tôi sẽ cung cấp dịch vụ tốt nhất cho bạn bất kể sản phẩm hoặc sau khi bán hàng.Chúng tôi sẽ cung cấp các báo giá hợp lý nhất và thiết kế các mẫu chất lượng cao theo bản vẽ hoặc yêu cầu của bạnChúng tôi cung cấp bảo hành cho mọi khách hàng sau khi bán.
2Anh có thể tùy chỉnh sản phẩm cho chúng tôi không?
Chúng tôi rất vui khi tùy chỉnh cho bạn hoặc thiết kế cho bạn. Xin vui lòng cung cấp cho chúng tôi bản vẽ hoặc mẫu của bạn, và cho chúng tôi biết yêu cầu đặc biệt của bạn về các sản phẩm.Chúng tôi có thể tùy chỉnh càng sớm càng tốt theo yêu cầu của bạn.
3Mẫu sẽ tốn bao nhiêu?
Nếu hàng tồn kho, chúng tôi cung cấp các mẫu cho khách hàng miễn phí, nhưng bạn nên chịu chi phí vận chuyển.
Nếu tùy chỉnh các điều khoản, chúng tôi sẽ tính phí cho chi phí thích hợp và hoàn lại một tỷ lệ hợp lý của phí mẫu khi bạn đặt hàng cho chúng tôi!
4Còn thời gian giao hàng của anh?
Thời gian giao hàng phụ thuộc vào số lượng và độ khó của đơn đặt hàng của khách hàng. Thông thường, giao hàng hàng hóa trong vòng 3 ngày trong khi các sản phẩm tùy chỉnh được giao trong vòng 2 tuần.
5- Còn kiểm soát chất lượng của công ty thì sao?
Chúng tôi sẽ thử nghiệm và kiểm tra các sản phẩm để đảm bảo chất lượng của các sản phẩm để có được sự hài lòng của bạn. Chất lượng là quan trọng nhất trong công ty của chúng tôi, từ vật liệu đến giao hàng,tất cả sẽ được kiểm tra hai lần và công ty nhận được IS09001 để đảm bảo điều này.
Yêu cầu báo giá:
*Cung cấp những chi tiết này cho chúng tôi:
* Yêu cầu về dòng điện/tăng điện.
*Kích thước cơ khí/kế hoạch.
* Nhu cầu môi trường (nhiệt độ, chống thấm).
* Số lượng mẫu so với đơn đặt hàng hàng loạt.
Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư
Phương thức thanh toán:T/T,PayPal,OCBC
Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc
Thời gian sản xuất:10-15Ngày làm việc
Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi
Thời hạn giao dịch:EXW
Hàng hóa:Hàng không, biển, nhanh
Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
