| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Số mô hình: | RM-1138-A05-12 /RM-1138-B05-21 |
| Tài liệu: | RM-1138-A05-12.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $1-$5 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 12-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | 5 Pin Pogo Connector | Vật liệu: | Đồng thau, NDFEB N52, HTN |
|---|---|---|---|
| lực lượng mùa xuân: | 80g ± 20g | Storke làm việc: | 0,8mm, 1,1mm |
| Hiện tại: | 5.0A | điện áp: | 12V |
| Màu sắc: | Màu đen | Thử nghiệm phun muối: | 24h |
| Cuộc sống cơ khí: | 10000 chu kỳ Min. | Liên hệ với điện trở: | Tối đa 50mΩ (PIN) |
| Làm nổi bật: | DIP 5 Pin Pogo Connector,5 Pin Pogo Connector Đen,Kết nối chân Pogo góc phải 12V |
||

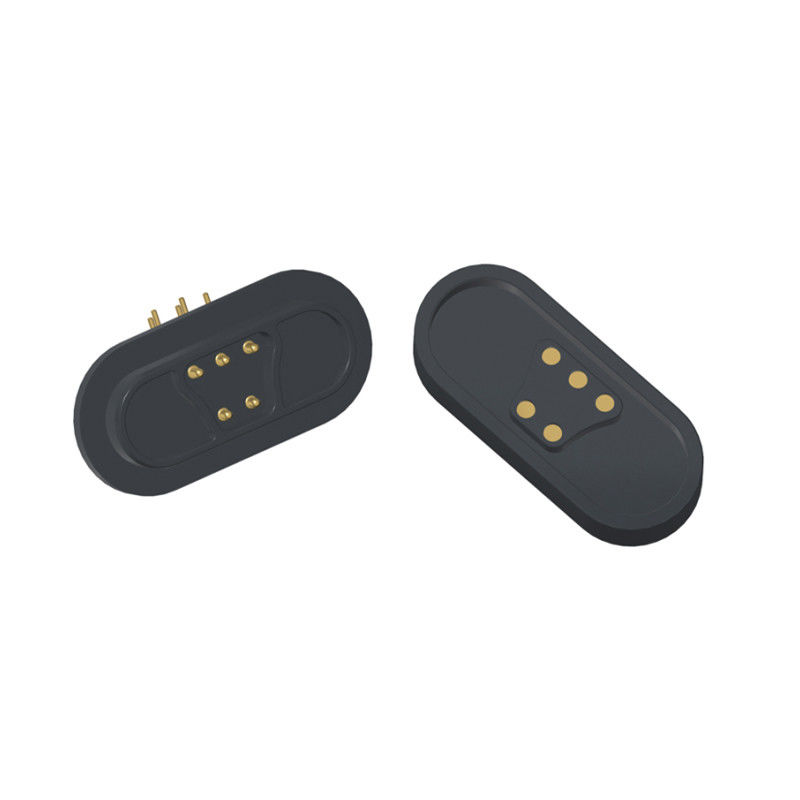

5pin nam góc cứng pogo pin kết nối từ nữ DIP pin kết nối năng lượng từ.
Máy tính:
Pin1/3:
- Lực tiếp xúc: 80g ± 20g ở 1 mm làm việc
- Kiểm tra tuổi thọ: 10.000 chu kỳ
Pin2/4/5:
- Lực tiếp xúc:80g±20g ở độ cao 0,8mm
- Kiểm tra sự sống:10,000 chu kỳ
Điện:
- Năng lượng:DC 12V; Năng lượng: 5A Max.
- Kháng tiếp xúc của chân xuân: 50 milliohm Max.
Hiệu suất môi trường:
- Nhiệt độ hoạt động:-25°C đến +80°C
- Bút muối 24h.
Vật liệu:
Pogo Pin: Đồng C6801, Bọc: Vàng (Au) 0,125μm
Đinh nữ: Bụi tráng Au 0.125um
Bộ chứa: HTN đen (Nylon nhiệt độ cao) + chất lấp 30%
Nam châm:N52 NdFeB Plating Ni Cu Ni
Tuân thủ RoHS & REACH:
RoHS (Restriction of Hazardous Substances): Đảm bảo các vật liệu không có các chất bị hạn chế như chì, cadmium, thủy ngân, v.v.
REACH (Đăng ký, Đánh giá, Cho phép hóa chất): Xác nhận tất cả các chất hóa học đã được đăng ký và an toàn để sử dụng trong EU.
Thực hiện: Tất cả các vật liệu (bông, mạ vàng, vỏ HTN, PVC, nam châm) và lớp phủ của chúng phải được kiểm tra sự phù hợp thông qua tuyên bố vật liệu hoặc thử nghiệm trong phòng thí nghiệm.
100% thử nghiệm mạch ngắn và mở:
Yêu cầu sản xuất: Mỗi đơn vị được kiểm tra điện:
Kiểm tra mạch ngắn: xác nhận không có kết nối không mong muốn giữa các chân
Kiểm tra mạch mở: Kiểm tra tính liên tục trong tất cả các đường dẫn tín hiệu/năng lượng dự định
Phương pháp thử nghiệm: Thông thường được thực hiện bằng thiết bị thử nghiệm tự động trong quá trình lắp ráp cuối cùng
Đảm bảo chất lượng: Loại bỏ nguy cơ các đơn vị bị lỗi hoặc bị lỗi đến khách hàng
Các bộ kết nối cáp từ nam và nữ 5pin:
|
Tên |
Máy kết nối từ tính 5 pin |
|
Loại |
Đàn ông và con cái |
|
Đinh |
5pin |
|
Màu sắc |
Màu đen |
|
Pogo pin/phần quay |
Đồng |
|
Nam châm |
NdFeB N52 ni mạ |
|
Sức mạnh của lò xo |
80g±20g, ở 0.8Mấy con bạch tuộc làm việc. |
|
Tuổi thọ cơ khí |
10000 chu kỳ Min.. |
|
Hiện tại |
5.0AMax |
|
Điện áp |
DC 12V |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
Nhiệt độ hoạt động |
-25°C đến +80°C |
|
Xét nghiệm phun muối |
24h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |
Hình vẽ kỹ thuật của bộ kết nối từ tính nam 5pin
Hình vẽ kỹ thuật của bộ kết nối từ tính nữ 5pin
Phân giải quan điểm của đầu nối nam và nữ từ tính:
Ưu điểm của Magnetic Connector:
● Hành trình thiết kế kết nối hấp thụ tự động;
● Chống té nhân bản: dễ dàng tháo khỏi giao diện sạc và không dễ dàng tháo thiết bị;
● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;
● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);
● Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền điện lớn;
● Sự xuất hiện của đầu nối từ tính có thể phù hợp theo thiết kế của thiết bị ứng dụng của khách hàng;
● Thiết kế cấu trúc sản phẩm chống mạch ngắn và chắc chắn;
● Thực hiện truyền tín hiệu tần số cao, có thể thay thế truyền thống USB2.0 HDMI 1.3 chức năng truyền tín hiệu Video&Audio
Ứng dụng các sản phẩm kết nối từ tính:
1Thiết bị đeo, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc,kết nối cuối dây dải nam châm
2Thiết bị y tế,thiết bị không dây,thiết bị truyền thông dữ liệu,thiết bị viễn thông,thiết bị tự động hóa và công nghiệp,thiết bị nghe nhìn
3Hàng không, hàng không vũ trụ điện tử, truyền thông quân sự
4Thiết bị đo lường, kiểm tra và điều hướng ô tô
5Điện tử tiêu dùng ((điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)
Tại sao UPE phải là đối tác của bạn?
● Dịch vụ tùy chỉnh chuyên nghiệp
●Khả năng sản xuất mẫu nhanh
● Hệ thống kiểm soát chất lượng nghiêm ngặt
●Sử dụng các thành phần nhập khẩu
● Thiết bị thử nghiệm chính xác cao
●Các quy trình kiểm soát chi phí hợp lý
Làm thế nào để đặt đơn đặt hàng đầu nối cáp từ tính
* Xác định yêu cầu của bạn ((Loại kết nối, Số lượng cần thiết, Yêu cầu tùy chỉnh, Thông số kỹ thuật)
* Đàm phán giá cả & điều khoản (giảm giá hàng loạt có thể áp dụng).
* Xác nhận chi tiết đặt hàng (loại kết nối, số lượng, tùy chỉnh).
* Thực hiện thanh toán (thông qua PayPal, chuyển khoản ngân hàng hoặc các phương pháp an toàn khác).
* Kiểm tra chất lượng và vận chuyển
Theo dõi lô hàng.
* Kiểm tra sản phẩm khi đến để đảm bảo chất lượng.
Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư
Phương thức thanh toán:T/T,PayPal,OCBC
Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc
Thời gian sản xuất:10-15Ngày làm việc
Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi
Thời hạn giao dịch:EXW
Hàng hóa:Hàng không, biển, nhanh
Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
