| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Số mô hình: | RC-1343-A01-11/ RC-1343-B01-42/ RM-1343-B01-21 |
| Tài liệu: | RC-1343-A01-11.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $1-$5 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 12-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Máy kết nối cáp từ tính | chiều dài cáp: | 60mm |
|---|---|---|---|
| Màu sắc: | Màu đen | Cuộc sống cơ khí: | 50000 chu kỳ tối thiểu. |
| Liên hệ với điện trở: | Tối đa 50mΩ (PIN) | Vật liệu: | PVC,Brass,PE,TPC Plug nữ,HTN |
| lực lượng mùa xuân: | 160g ± 20g | Storke làm việc: | 1,2mm |
| Hiện tại: | 10.0A | điện áp: | 5V |
| Khả năng chịu nhiệt: | 260℃ | Nhiệt độ hoạt động:: | -25°C đến +60°C |

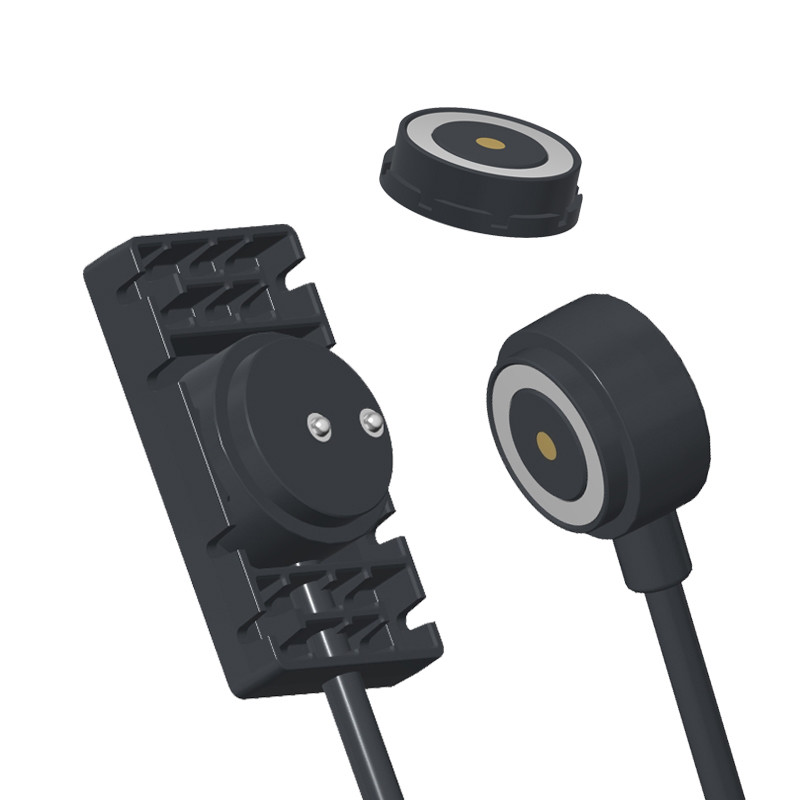

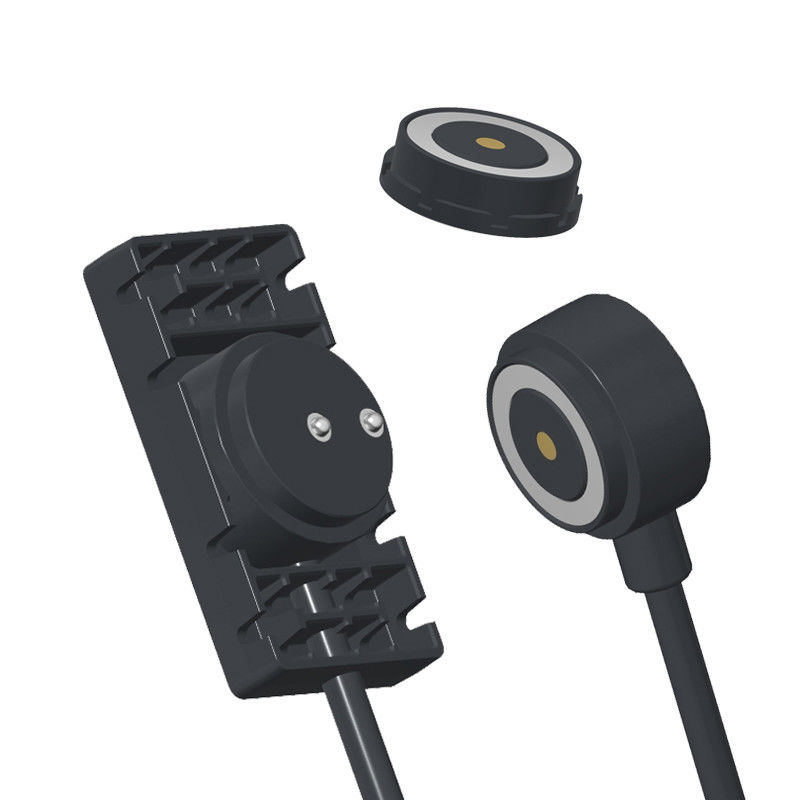

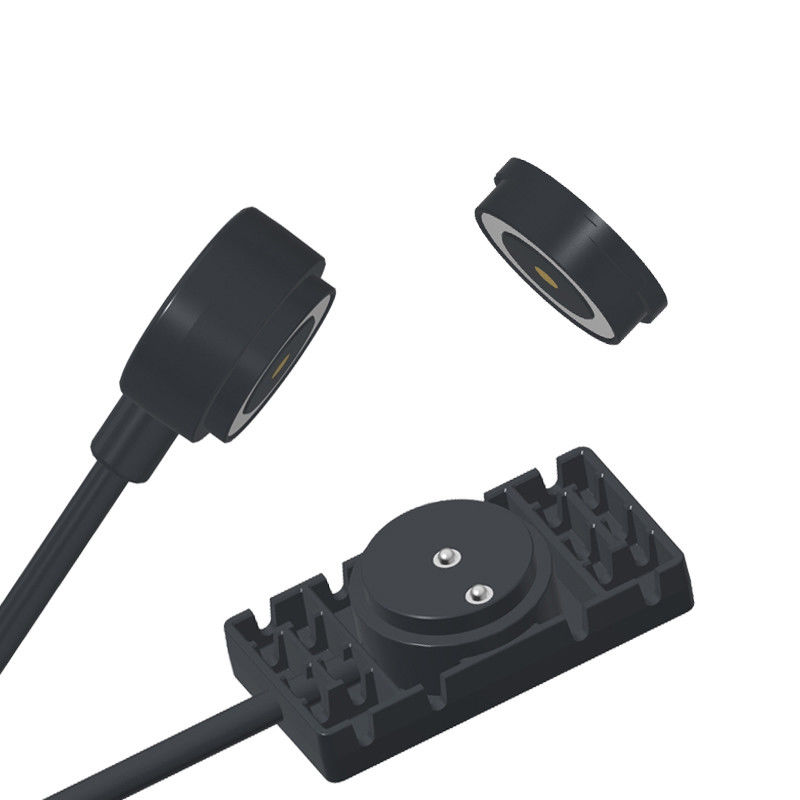

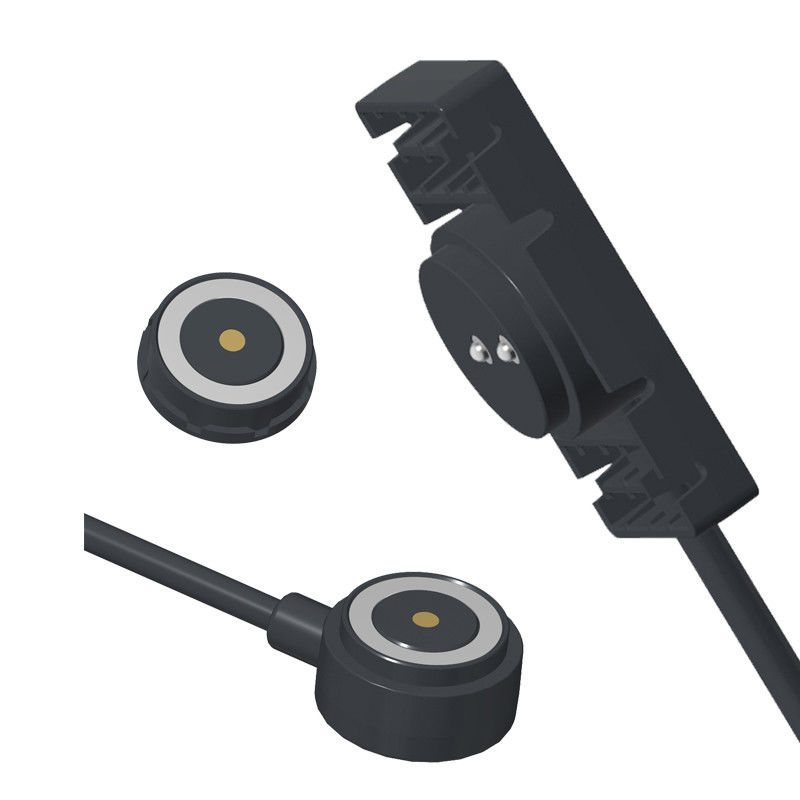

High Current 10A Male Female Magnetic 2P Pogo Charger Cable Connector với cắm TPC.
Máy kết nối cáp nam châm và cáp kết nối nam châm tất cả các vật liệu tuân thủ RoHS & REACH.
Tất cả các kết nối cáp từ và kết nối từ vượt qua 100% Short & Open Circuit Testing.
Vật liệu:
Pogo pin: đồng C6801Plating Pt 0.25um
MEchanical:
- Lực tiếp xúc: 160g±20g ở 1,2mm làm việc
-Thử nghiệm thời gian: 50.000 chu kỳ
Điện:
- Năng lượng: DC5V; Năng lượng: 10AMax.
-Chống tiếp xúc của chân xuân: 50 milliohm tối đa.
Hiệu suất môi trường:
- Nhiệt độ hoạt động: -25°C đến +60°C
- Kiểm tra môi trường: phun muối 24 giờ
2Pin Male Magnetic Cable Connectors & Magnetic Connector Parameter:
|
Tên |
Máy kết nối cáp từ tròn |
|
Loại |
Nam/Nữ |
|
Đinh |
2pin |
|
Cáp |
PVC |
|
Chiều dài cáp |
60mm |
|
Màu sắc |
Màu đen |
|
Pogo pin |
Đồng C6801Plating Pt 0.25um |
|
Đèn nữ |
Đồng C6801Plating Pt 0.25um |
|
TPCCắm |
TPC Chiếc cắm nữ |
|
Vỏ kim loại |
Đồng C3602 Bọc Ni |
| Nam châm |
N52 NdFeB mạ Ni Cu Ni |
|
Sức mạnh của lò xo |
160g±20g, lúc 1 giờ.2Mấy con bạch tuộc làm việc. |
|
Tuổi thọ cơ khí |
50000 chu kỳ Min.. |
|
Hiện tại |
10.0AMax |
|
Điện áp |
DC 5V |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
Nhiệt độ hoạt động |
25°C đến +60°C |
|
Xét nghiệm phun muối |
24h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |
Sơ đồ kỹ thuật của bộ kết nối cáp từ tròn
Đường kết nối cáp từ tính DC
Hình vẽ kỹ thuật của bộ kết nối từ tròn
Hình ảnh bao bì:
Ưu điểm của Magnetic Connector:
● Hành trình thiết kế kết nối hấp thụ tự động;
● Chống té nhân bản: dễ dàng tháo khỏi giao diện sạc và không dễ dàng tháo thiết bị;
● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;
● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);
● Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền điện lớn;
● Sự xuất hiện của đầu nối từ tính có thể phù hợp theo thiết kế của thiết bị ứng dụng của khách hàng;
● Thiết kế cấu trúc sản phẩm chống mạch ngắn và chắc chắn;
● Thực hiện truyền tín hiệu tần số cao, có thể thay thế truyền thống USB2.0 HDMI 1.3 chức năng truyền tín hiệu Video&Audio
Ứng dụng các sản phẩm kết nối từ tính:
1.Thiết bị đeo, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc,kết nối cuối dây dải nam châm
2Thiết bị y tế,thiết bị không dây,thiết bị truyền thông dữ liệu,thiết bị viễn thông,thiết bị tự động hóa và công nghiệp,thiết bị nghe nhìn
3Hàng không, hàng không vũ trụ điện tử, truyền thông quân sự
4Thiết bị đo lường, kiểm tra và điều hướng ô tô
5Điện tử tiêu dùng ((điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)
Tại sao UPE phải là đối tác của bạn?
1Chuyên môn chuyên môn trong các kết nối từ tính
●R&D tập trung: UPE có kinh nghiệm chuyên dụng trong các đầu nối từ tính
● Tùy chỉnh: UPE có thể tùy chỉnh sức mạnh nam châm, mạ kim (vàng / niken cho kháng ≤ 50mΩ) và vật liệu nhà (PBT đen / nylon) theo nhu cầu của bạn.
2. Sức bền cao và phù hợp
● Giảm 10.000 + chu kỳ: Các đầu nối của chúng có thể trải qua các thử nghiệm nghiêm ngặt để đáp ứng nhu cầu về tuổi thọ cơ khí của bạn.
●Chứng nhận: Phù hợp với tiêu chuẩn UL hoặc RoHS còn quan trọng đối với thị trường tiêu dùng / y tế.
3. Sản xuất cạnh tranh
● Công cụ hiệu quả về chi phí: UPE có thể cung cấp MOQ thấp (ví dụ: 1K ¥ 5K đơn vị) với giá cạnh tranh cho các lô nhỏ đến trung bình.
● Kiểm soát chất lượng: Kiểm tra nội bộ đối với kháng tiếp xúc, lực kéo và tải lượng hiện tại để đảm bảo độ tin cậy.
4. Xây dựng nguyên mẫu nhanh và hỗ trợ
●Mẫu 3D trong vài ngày: Xây dựng nguyên mẫu nhanh cho kiểm tra phù hợp / chức năng
● Hỗ trợ kỹ thuật: Hỗ trợ tối ưu hóa pinout, EMI che chắn, hoặc chống nước (IP68).
Làm thế nào để đặt hàng kết nối cáp từ tính của bạn với UPE
1Đưa yêu cầu của bạn
Liên hệ với đội ngũ bán hàng của chúng tôi qua:
Email: [union@upetech.net]
Điện thoại: [+86 13434524996]
Mẫu đơn trực tuyến: [www.pogopinsconnector.com]
Cung cấp chi tiết:
✔ Ứng dụng (ví dụ: y tế, ô tô, điện tử tiêu dùng)
✔ Loại kết nối (ví dụ: chân đinh từ tính, cáp sạc)
✔ Các thông số kỹ thuật (tăng áp, dòng điện, kích thước, độ chống nước, v.v.)
✔ Số lượng & thời gian giao hàng
2. Nhận một giải pháp tùy chỉnh (nếu cần thiết)
Các kỹ sư của chúng tôi sẽ xem xét nhu cầu của bạn và đề xuất một thiết kế tùy chỉnh (nếu cần thiết).
Chúng tôi sẽ chia sẻ mô hình 3D, mẫu hoặc bản vẽ kỹ thuật để phê duyệt.
Thời hạn thanh toán:
50% tiền đặt cọc (được trả trước): Bao gồm chi phí sản xuất (vật liệu, lao động).
50% số dư (Được trả trước khi vận chuyển): Đảm bảo kiểm soát chất lượng và cam kết từ cả hai bên.
Phương thức thanh toán:
T/T (Bản chuyển ngân hàng), PayPal, OCBC Bank
Khuyến nghị:
Sử dụng PayPal để lấy mẫu (an toàn hơn).
Sử dụng T / T cho các đơn đặt hàng hàng loạt (phí thấp hơn).
Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc
Thời gian sản xuất:10-15Ngày làm việc
Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi
Thời hạn giao dịch:EXW
Hàng hóa:Hàng không, biển, nhanh
Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
