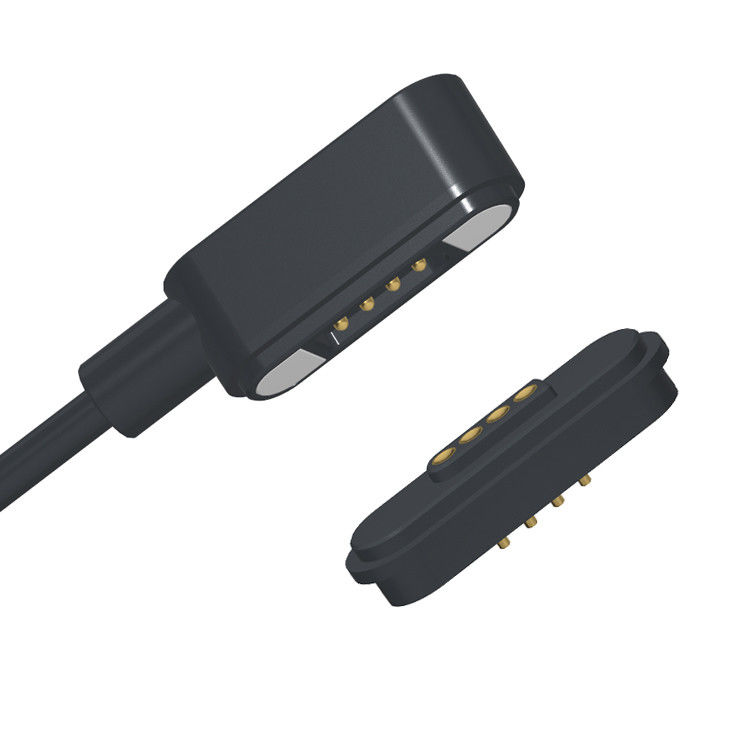

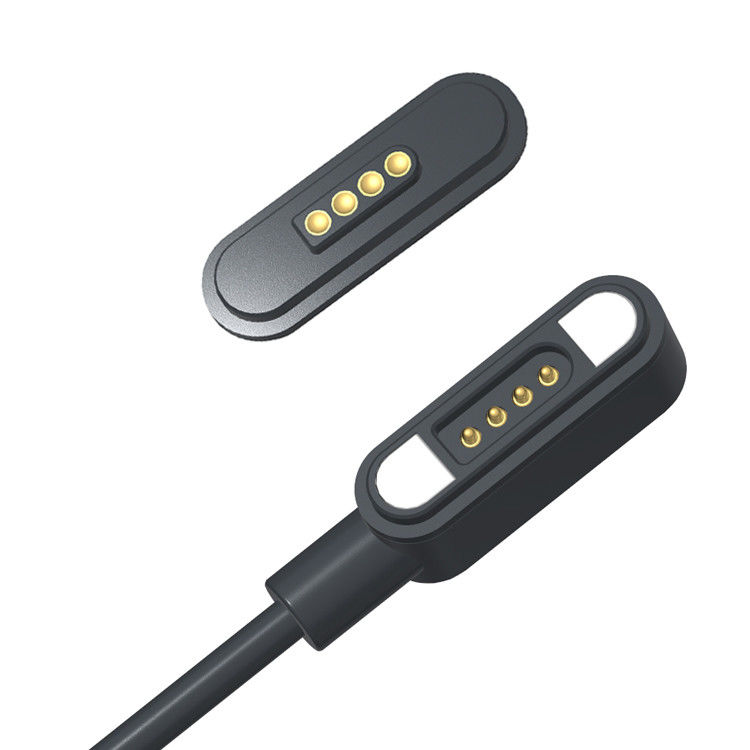

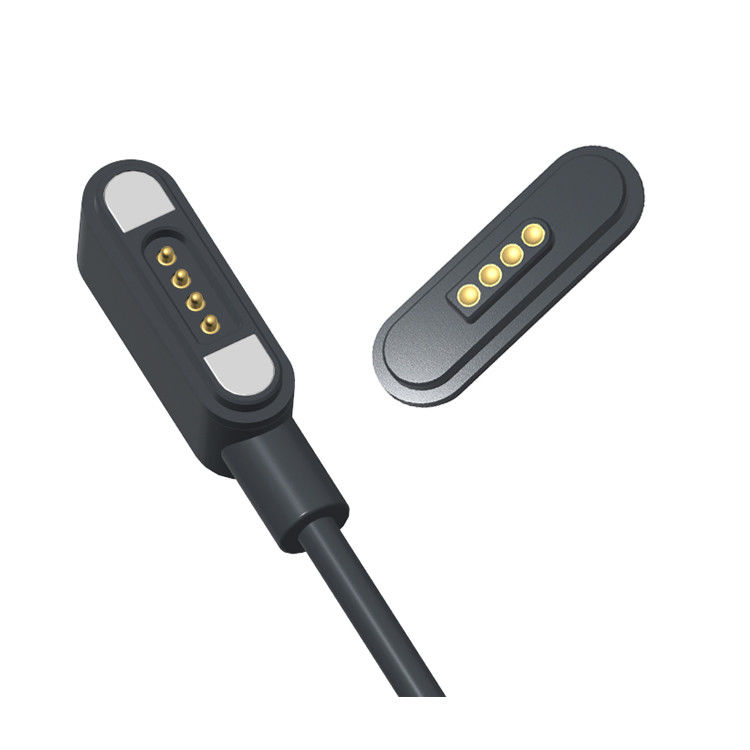

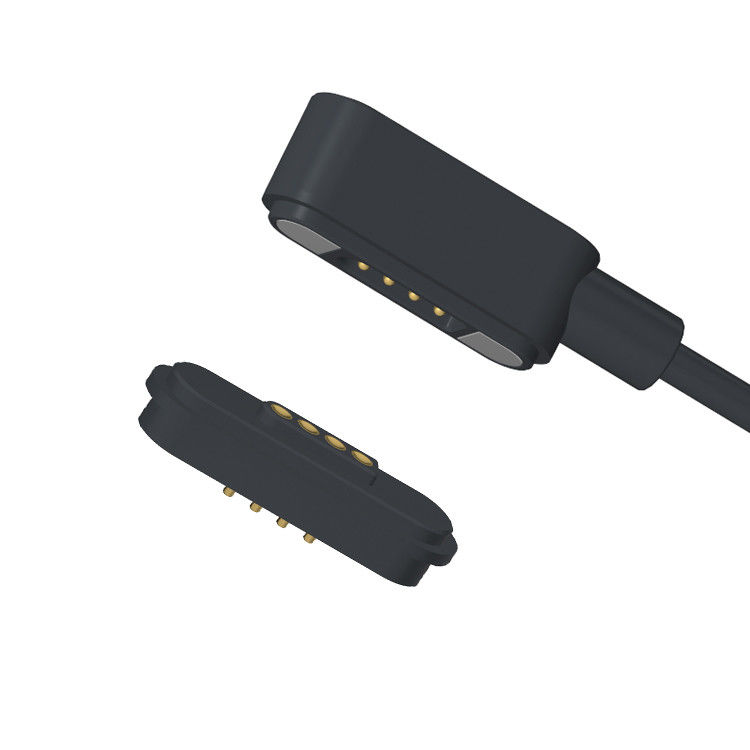

Kết nối cáp nam và nữ từ 4 chân cho các sản phẩm gia dụng với cáp TPE

Kết nối cáp nam và nữ từ 4 chân cho các sản phẩm gia dụng với cáp TPE.

UPE là nhà sản xuất dây kết nối và cáp từ tính chuyên nghiệp.

UPE là một nhà lãnh đạo đáng tin cậy trong việc thiết kế và sản xuất kết nối từ tính hiệu suất cao và kết nối cáp từ tính, cung cấp sáng tạo, đáng tin cậy,và các giải pháp kết nối tùy chỉnh cho một loạt các ngành công nghiệp.

Để đảm bảo tuổi thọ cơ học tiếp xúc của phím pogo, KHÔNG bao giờ nén nó vượt quá nhịp làm việc được xác định trong bản vẽ.dẫn đến giảm hiệu suất hoặc thất bại.

Vật liệu:

Máy điện từ: Máy điện từ nam

Đánh hình bên trong: PE minh bạch

Hơn đúc: TPE Đen

Sợi:OD3.5 4C 28AWG 2C 22AWG Đen TPE

CableTie: Đen PVC Metallel dây buộc môi

Cắm USB: Cắm USB nam

Nhà ở:Đen HTN UL94V-0

Pogo Pin: đồng C6801 Plating Au 0.125um
Đinh nữ: đồng C6801 Plating Au 0.125um
Nam châm: N52 NdFeB Plating Ni Cu Ni

HTN Housing (UL94V-0): Thích hợp cho môi trường nhiệt độ cao và đáp ứng các tiêu chuẩn an toàn dễ cháy.

Đồng C6801 Pin: Khả năng gia công và dẫn điện tốt; bọc vàng làm tăng độ bền và khả năng chống tiếp xúc.

Nam châm N52 với lớp phủ Ni-Cu-Ni: Sức mạnh từ cao (N52 là lớp thương mại mạnh nhất) với lớp phủ chống ăn mòn.

MEchanical:

Lực tiếp xúc:80g±20g ở 1,0mm làm việc storke

Bạch tuộc đầy đủ: 1,1mm

Thử nghiệm thời gian: 10.000 chu kỳ

Điện:

Năng lượng:DC12V; Năng lượng: 3AMax.

Chống tiếp xúc của chân xuân: 50 milliohm tối đa.

Hiệu suất môi trường:

Nhiệt độ hoạt động: -25 °C đến +80 °C

Kiểm tra môi trường: Xịt muối 24 giờ

Các kết nối từ tính nam 4pin & tham số kết nối từ tính nữ

Hình vẽ kỹ thuật của bộ kết nối cáp từ tính 4pin nam

Hình vẽ kỹ thuật của bộ kết nối từ tính nữ 4pin

4pin cáp từ tính kết nối Mnode của kết nối

Hình ảnh bao bì:

Ưu điểm của Magnetic Connector:

1. Kết nối dễ dàng
✔ Tự động hấp thụ ️ Thiết kế thông minh, thân thiện với người dùng cho phép kết nối ngay lập tức và an toàn với sự sắp xếp từ tính.
✔ Bảo vệ chống ngã ️ Dễ dàng tách khỏi giao diện sạc trong khi giữ cho thiết bị ổn định, giảm ngã vô tình.

2. Sức bền không có đối thủ
✔ Tuổi thọ kéo dài ️ Được định giá cho 100.000~200.000 chu kỳ, đảm bảo độ tin cậy lâu dài.
✔ IPX8 chống nước & chống bụi

3. Sạc hiệu suất cao & Chuyển dữ liệu
✔ Sạc nhanh (5A10A) hỗ trợ truyền dòng điện cao để cung cấp năng lượng nhanh chóng.
✔ Truyền tín hiệu tốc độ cao Thay thế USB 2.0/HDMI truyền thống 1.3, cho phép truyền tín hiệu Video / Audio với hiệu suất tần số cao ổn định.

4. Thiết kế tùy chỉnh & an toàn
✔ Sự linh hoạt về thẩm mỹ
✔ Chống mạch ngắn và chống ngốc ️ Bảo vệ tích hợp chống lại việc sử dụng sai và lỗi điện.

Ứng dụng các sản phẩm kết nối từ tính:

1.Thiết bị đeo, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc,kết nối cuối dây dải nam châm

2Thiết bị y tế,thiết bị không dây,thiết bị truyền thông dữ liệu,thiết bị viễn thông,thiết bị tự động hóa và công nghiệp,thiết bị nghe nhìn

3Hàng không, hàng không vũ trụ điện tử, truyền thông quân sự

4Thiết bị đo lường, kiểm tra và điều hướng ô tô

5Điện tử tiêu dùng ((điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)

Tại sao UPE phải là đối tác của bạn?

✔Chất lượng cao nhất️ Các đầu nối từ tính bền, hiệu quả cao để kết nối an toàn.
✔Giải pháp tùy chỉnh- Thiết kế phù hợp với các yêu cầu ứng dụng cụ thể.
✔Công nghệ đổi mới️ Kết nối từ tính tiên tiến để kết nối dễ dàng, an toàn và nhanh chóng.
✔Ứng dụng rộng️ Lý tưởng cho các thiết bị điện tử tiêu dùng, thiết bị y tế, thiết bị công nghiệp và hơn thế nữa.
✔Hiệu suất đáng tin cậy Được thiết kế cho tuổi thọ và kết nối nhất quán.

Làm thế nào để đặt hàng kết nối cáp từ tính của bạn với UPE

1Đưa yêu cầu của bạn
Cung cấp chi tiết như:

.Loại kết nối (năng lượng, dữ liệu, lai, chống nước, v.v.)

.Đánh giá điện áp và dòng điện

.Chiều dài cáp và thông số kỹ thuật

.Ưu tiên cực tính và sắp xếp từ tính

Số lượng & thời gian dẫn

Yêu cầu đặc biệt (Quy trình IP, bảo vệ, chứng nhận, v.v.)

.Tùy chọn 1: Hãy điền vào mẫu RFQ (Yêu cầu báo giá) trên trang web của chúng tôi.
.Tùy chọn 2: Gửi thông số kỹ thuật trực tiếp đếnsunion@upetech.net(hoặc người liên lạc được chỉ định của bạn).

2. Nhận được lời đề xuất tùy chỉnh
Nhóm kỹ sư của chúng tôi sẽ xem xét các yêu cầu của bạn.

Chúng tôi sẽ cung cấp một báo giá cạnh tranh, bao gồm:Giá / Thời gian thực hiện / Tùy chọn tạo mẫu (nếu cần thiết)

3. Chấp nhận & xác nhận lệnh
Một khi đề xuất được chấp thuận, chúng tôi sẽ hoàn thành kế hoạch thiết kế và sản xuất.

Đối với các thiết kế mới, chúng tôi có thể cung cấp mô hình 3D hoặc mẫu để thử nghiệm.

4. Sản xuất và đảm bảo chất lượng
UPE sản xuất theo yêu cầu của bạn với kiểm tra chất lượng nghiêm ngặt.

Chúng tôi có thể cung cấp báo cáo thử nghiệm và chứng nhận theo yêu cầu.

5. Giao hàng và hỗ trợ nhanh chóng
Đơn đặt hàng của bạn được vận chuyển thông qua phương pháp logistics ưa thích của bạn (DHL, FedEx, vận chuyển hàng hải, vv).

Nhóm của chúng tôi vẫn sẵn sàng hỗ trợ kỹ thuật và đặt hàng trong tương lai.

Thời hạn thanh toán:

50% tiền đặt cọc (được trả trước): Bao gồm chi phí sản xuất (vật liệu, lao động).

50% số dư (Được trả trước khi vận chuyển): Đảm bảo kiểm soát chất lượng và cam kết từ cả hai bên.

Phương thức thanh toán:

T/T (Bản chuyển ngân hàng), PayPal, OCBC Bank

Khuyến nghị:

Sử dụng PayPal để lấy mẫu (an toàn hơn).

Sử dụng T / T cho các đơn đặt hàng hàng loạt (phí thấp hơn).

Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc

Thời gian sản xuất:10-15Ngày làm việc

Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Hàng hóa:Hàng không, biển, nhanh

Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
