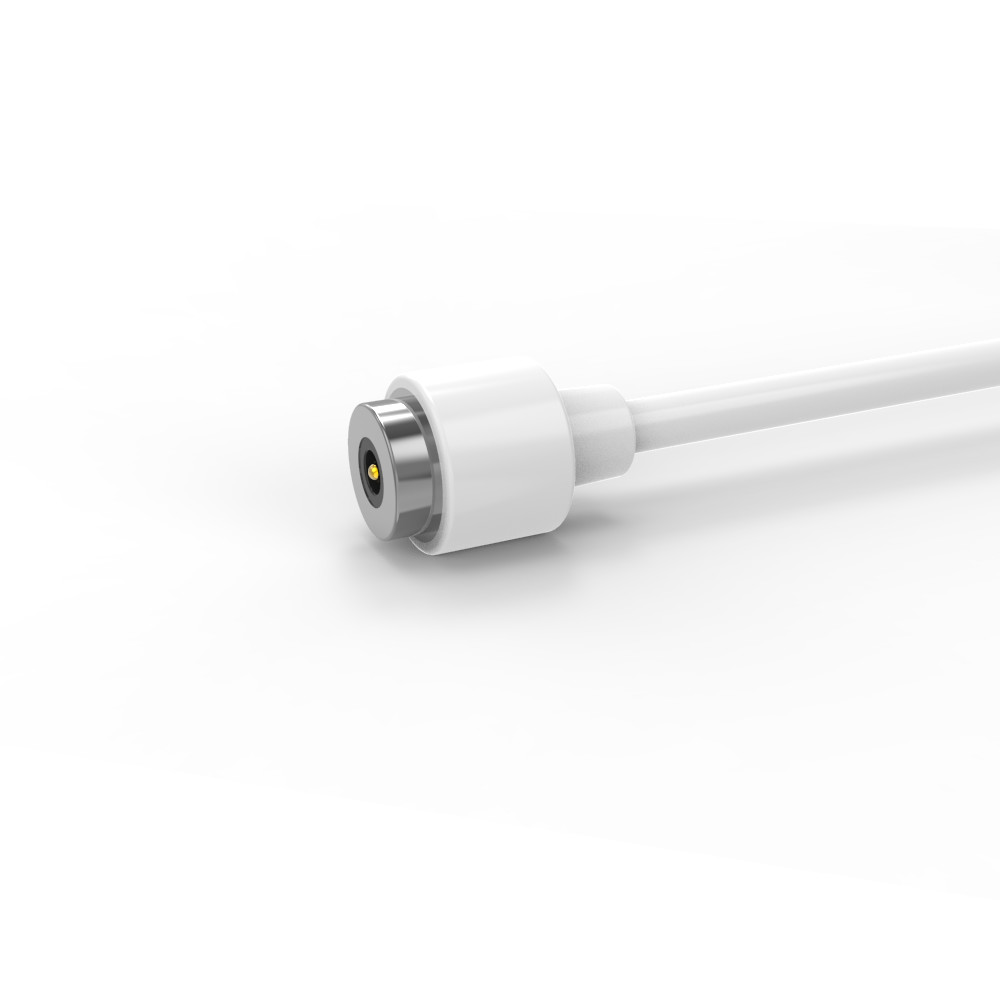

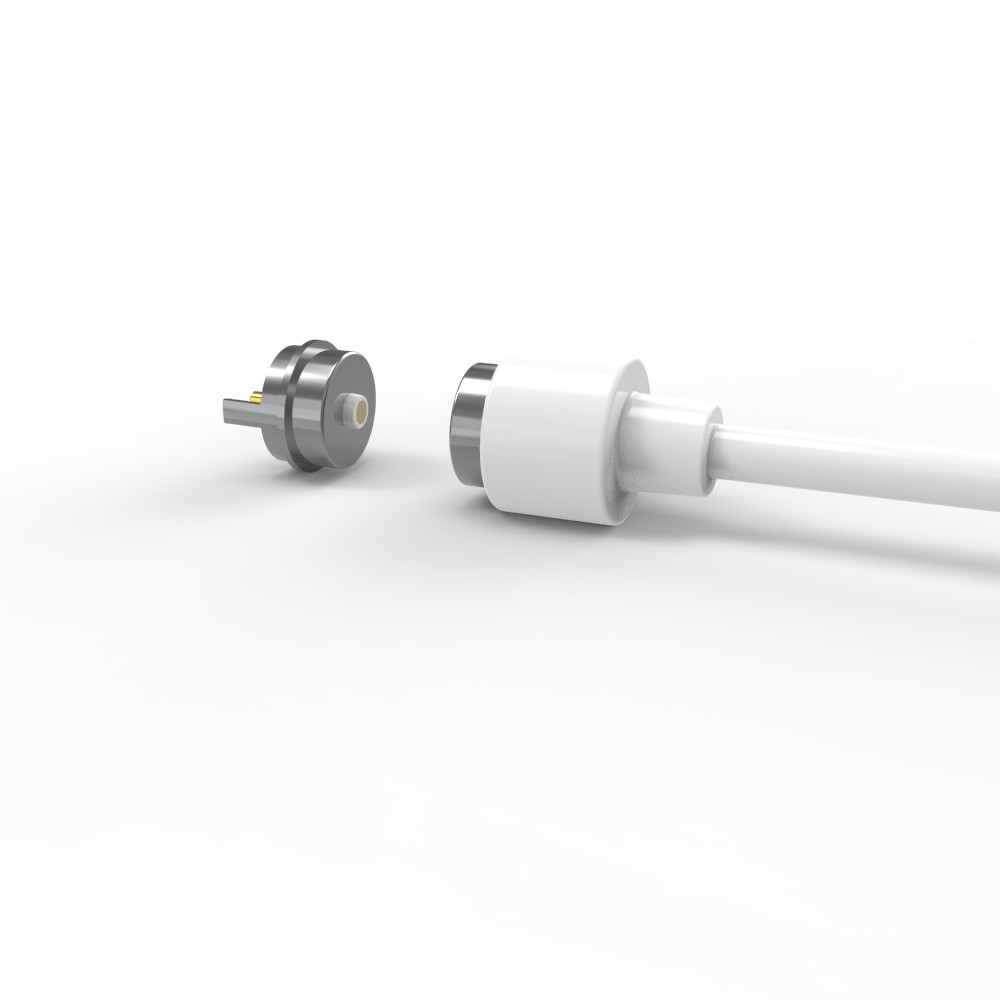

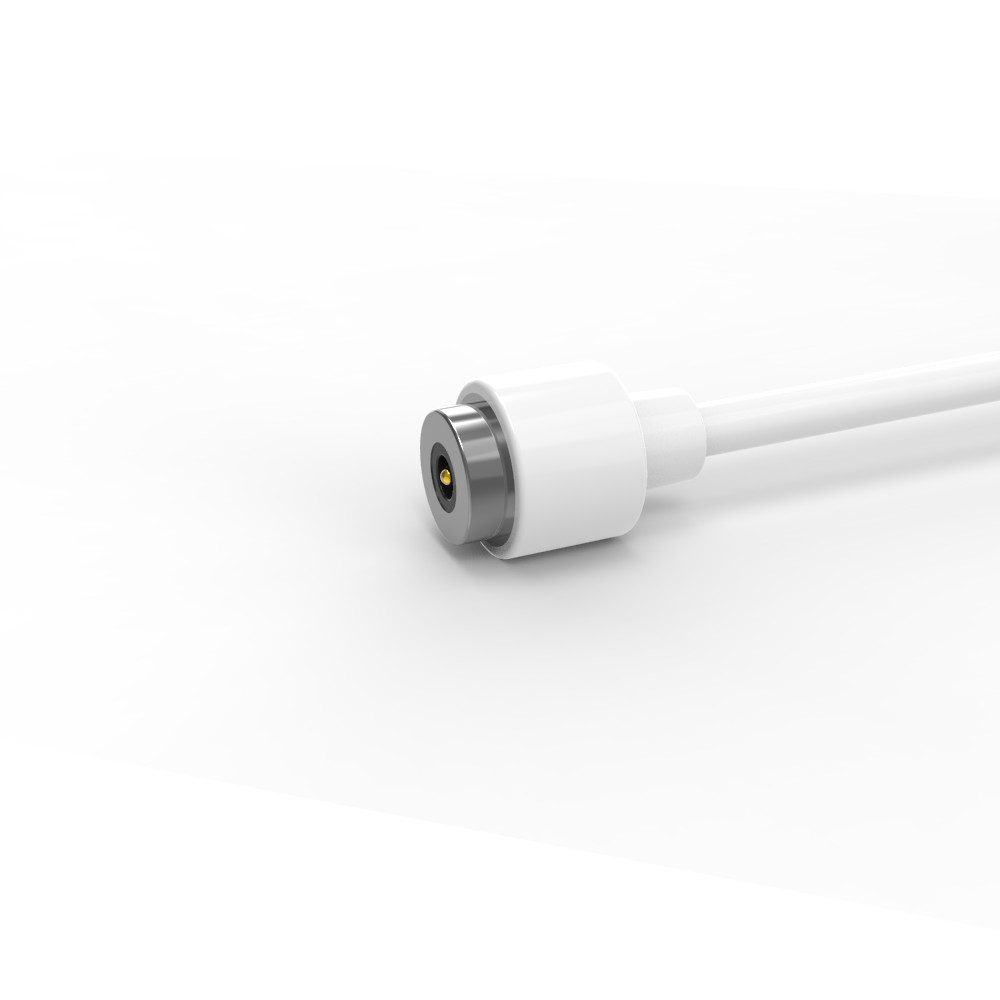

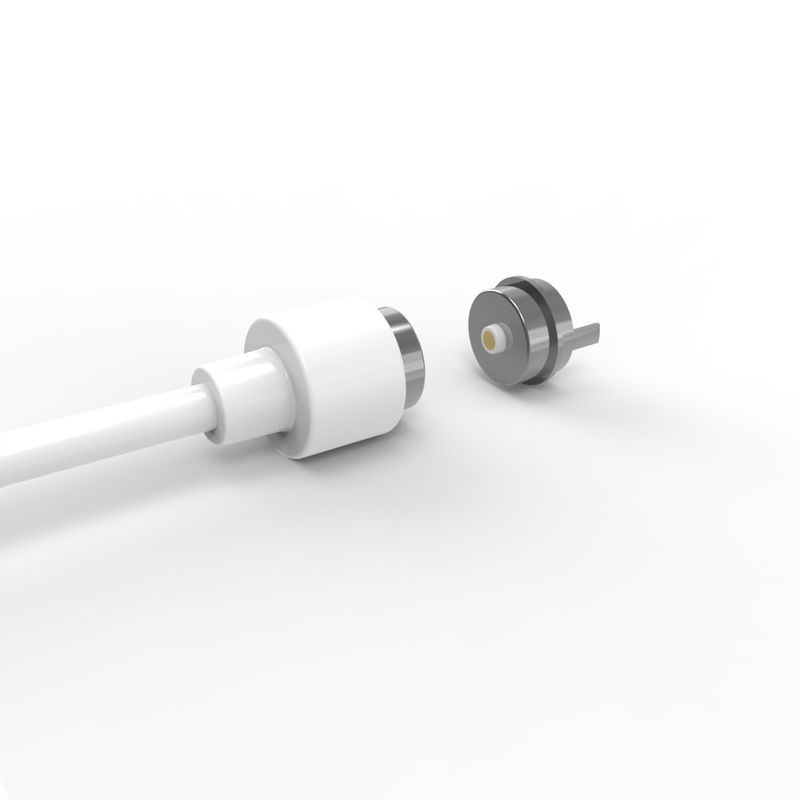

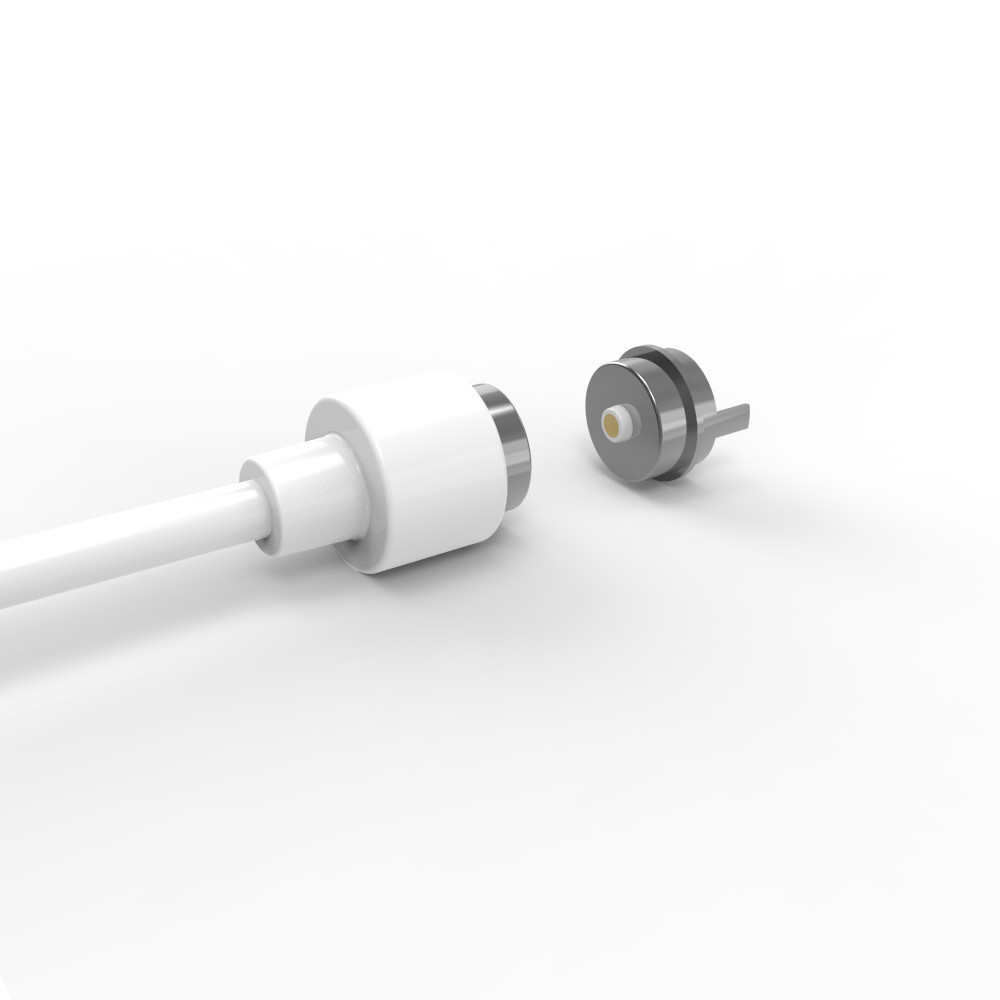

Đầu nối cáp sạc USB từ tính 2 chân 6.0mm với cáp TPE trắng

6.0mm 2 chân cáp USB từ tính sạc với cáp TPE màu trắng.

UPE là nhà sản xuất kết nối từ tính chuyên nghiệp & kết nối cáp từ tính.

Chúng tôi có các nhà thiết kế chuyên nghiệp của riêng chúng tôi để đáp ứng bất kỳ yêu cầu của bạn và cung cấp dịch vụ tùy chỉnh đầu nối từ tính.Các sản phẩm và giải pháp kết nối chân pogo từ tính khác nhau có thể được thiết kế theo nhu cầu của khách hàng khác nhau.

Máy kết nối cáp từ nam:

1- Vật liệu & Xây dựng (Premium & bền):

Pogo Pins: lõi đồng với lớp phủ cao cấp (60 ~ 100μ "Ni dưới 5μ" Au) đảm bảo khả năng chống ăn mòn vượt trội, khả năng chống tiếp xúc thấp và độ tin cậy lâu dài.

Bộ chứa: LCP trắng + 30%GF UL94 V-0

Nam châm: NdFeB N52 (Ni-plated) Nguồn nam châm hàng đầu trong ngành (thể loại N52) để kết hợp an toàn với bảo vệ ăn mòn.

Cable & Jackets:

Cáp: OD 2.5mm, 2 lõi (43x0.08mm lon dây đồng).

Bộ kết nối và áo khoác dây: TPE 90A màu trắng Ứng dụng linh hoạt, chống mài mòn và phù hợp với thẩm mỹ.

2Hiệu suất cơ khí (được thiết kế chính xác):

Lực mùa xuân: 50g ± 10g @ 0.40mm đột quỵ làm việc Optimized cho áp suất tiếp xúc ổn định và giao phối dễ dàng.

Động lực: toàn bộ hành trình 0,60mm (động lực làm việc 0,40mm).

Tuổi thọ: 10.000 + chu kỳ ️ Thiết kế mạnh mẽ cho tần số cao

3Độ tin cậy điện (được kiểm tra và chứng nhận):

Đánh giá: 12V / 2A phù hợp với truyền dữ liệu / truyền điện năng lượng thấp (ví dụ: thiết bị đeo, thiết bị IoT).

Kháng tiếp xúc: ≤ 50mΩ mỗi chân (đảm bảo giảm điện áp tối thiểu).

Kiểm tra: Kiểm tra 100% mở / mạch ngắn + phun muối 48H (xác nhận khả năng chống ăn mòn).

Tuân thủ: ROHS/REACH  An toàn môi trường cho thị trường toàn cầu.

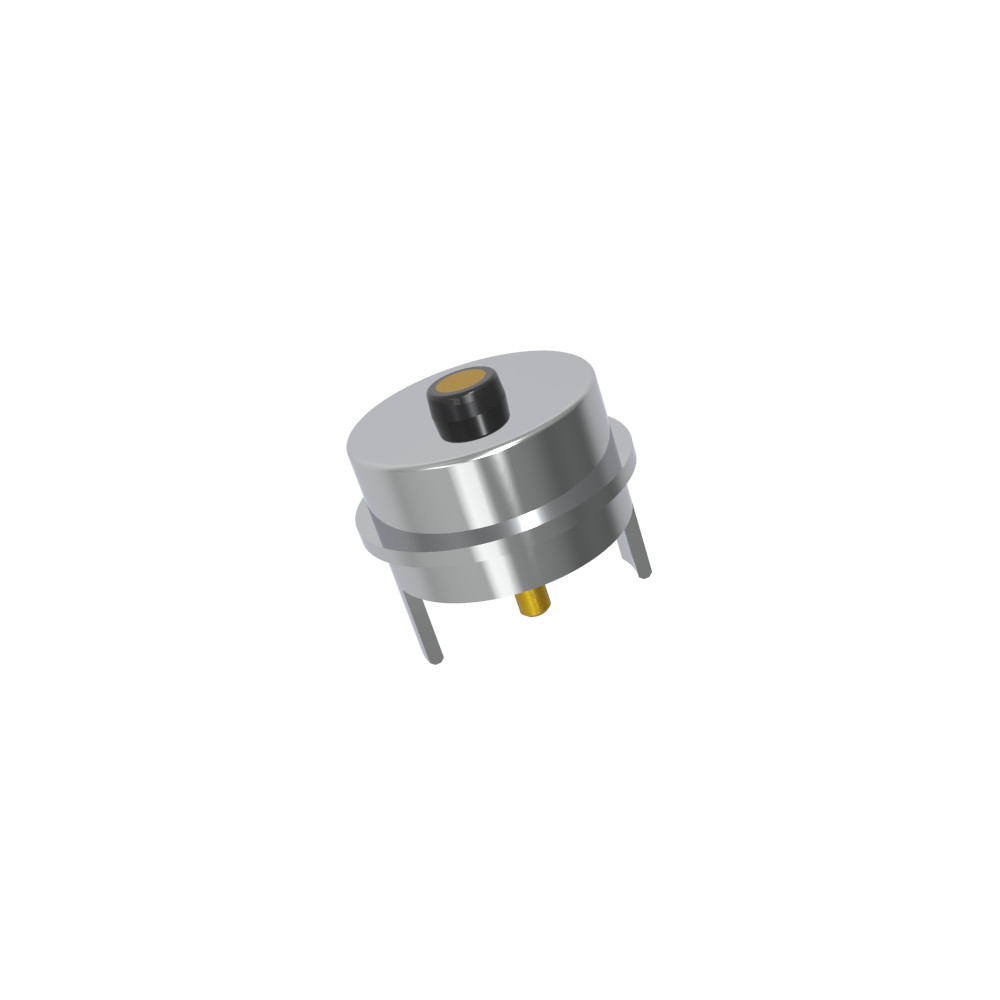

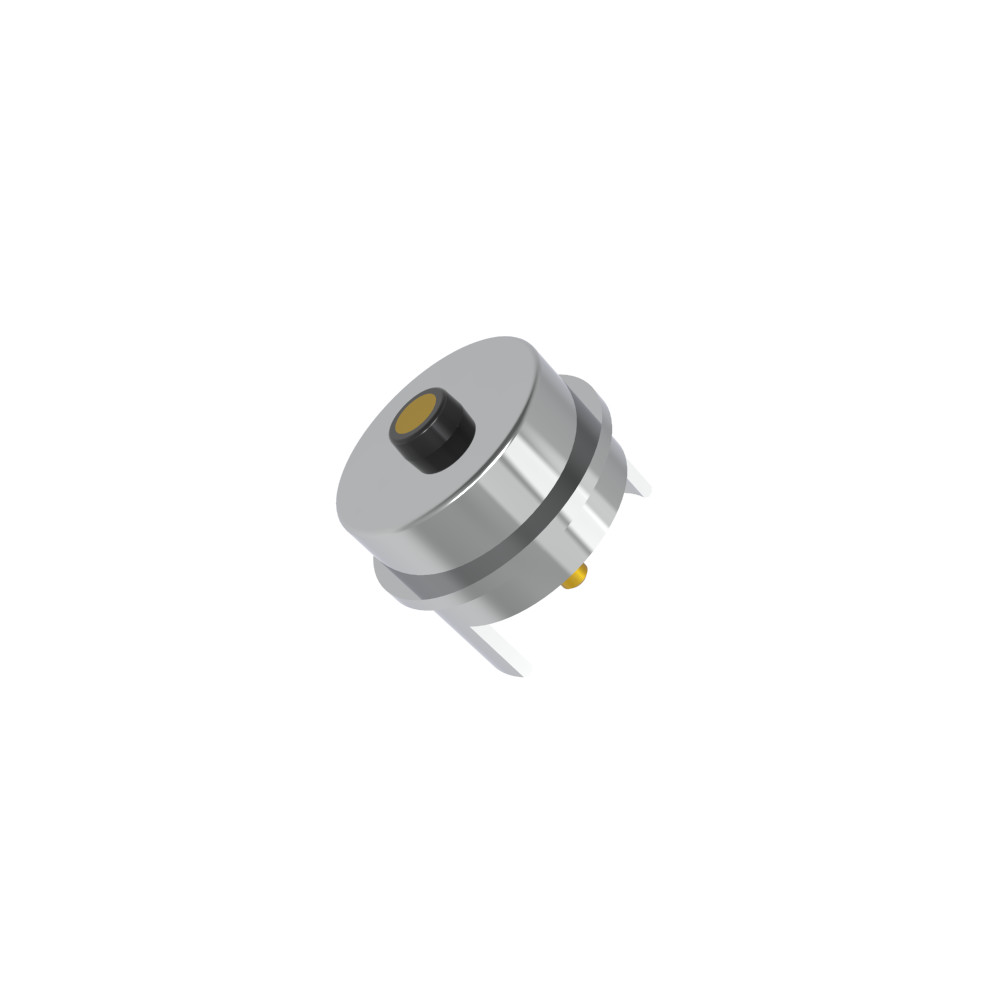

Máy kết nối từ tính nữ:

- Vật liệu:
PIN: Không có chì C6801, mạ 5U" Min Au trên 60 ~ 100U" Ni;
Bộ chứa: LCP trắng + 30%GF UL94 V-0
Shel1: Không chì C6801 Ni mạ;
Nam châm: NdFeB N52 Plating Ni
... Điện:
Điện áp: 12V.
Hiện tại:3.0A.
Chống tiếp xúc:50mΩMax (PIN).
100% thử nghiệm mở và ngắn.
Sản phẩm phù hợp với ROHS hoặc REACH.
Xét nghiệm xịt muối: 48 giờ.

Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Plug-in hàn PCB board;
2. Xây dựng và đóng gói sau khi hàn dây;
3Một đầu cuối chuyển của bảng PCB đó có thể được gắn;
4.Molding đúc phun của khuôn nhúng;
5- Các dây có thể được gắn trực tiếp.

Các bộ kết nối cáp nam châm 2Pin tròn

Sơ đồ kỹ thuật kết nối cáp 2Pin tròn

Hình vẽ kỹ thuật kết nối từ nữ 2Pin tròn

RePhân bố PCB được khuyến khích

Ưu điểm của Magnetic Connector:

● Hành trình thiết kế kết nối hấp thụ tự động;

● Chống té nhân bản: dễ dàng tháo khỏi giao diện sạc và không dễ dàng tháo thiết bị;

● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;

● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);

● Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền điện lớn;

● Sự xuất hiện của đầu nối từ tính có thể phù hợp theo thiết kế của thiết bị ứng dụng của khách hàng;

● Thiết kế cấu trúc sản phẩm chống mạch ngắn và chắc chắn;

● Thực hiện truyền tín hiệu tần số cao, có thể thay thế truyền thống USB2.0 HDMI 1.3 chức năng truyền tín hiệu Video&Audio

Ứng dụng sản phẩm:

1.Thiết bị đeo, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc,kết nối cuối dây dải nam châm

2Thiết bị y tế,thiết bị không dây,thiết bị truyền thông dữ liệu,thiết bị viễn thông,thiết bị tự động hóa và công nghiệp,thiết bị nghe nhìn

3Hàng không, hàng không vũ trụ điện tử, truyền thông quân sự

4Thiết bị đo lường, kiểm tra và điều hướng ô tô

5Điện tử tiêu dùng ((điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)

Sao lại chọn chúng tôi?

1Dịch vụ tùy chỉnh chuyên nghiệp

2Khả năng sản xuất mẫu nhanh

3Hệ thống kiểm soát chất lượng nghiêm ngặt

4. Xử lý với các thành phần nhập khẩu

5Thiết bị thử nghiệm chính xác cao

6Các quy trình kiểm soát chi phí hợp lý

7Các tiêu chuẩn môi trường sản phẩm

Làm thế nào để đặt đơn đặt hàng đầu nối cáp từ tính
* Xác định yêu cầu của bạn ((Loại kết nối, Số lượng cần thiết, Yêu cầu tùy chỉnh, Thông số kỹ thuật)

* Đàm phán giá cả & điều khoản (giảm giá hàng loạt có thể áp dụng).

* Xác nhận chi tiết đặt hàng (loại kết nối, số lượng, tùy chỉnh).

* Thực hiện thanh toán (thông qua PayPal, chuyển khoản ngân hàng hoặc các phương pháp an toàn khác).

* Kiểm tra chất lượng và vận chuyển
Theo dõi lô hàng.

* Kiểm tra sản phẩm khi đến để đảm bảo chất lượng.

Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư

Phương thức thanh toán:T/T,PayPal,OCBC

Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc

Thời gian sản xuất:10-15Ngày làm việc

Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Hàng hóa:Hàng không, biển, nhanh

Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
