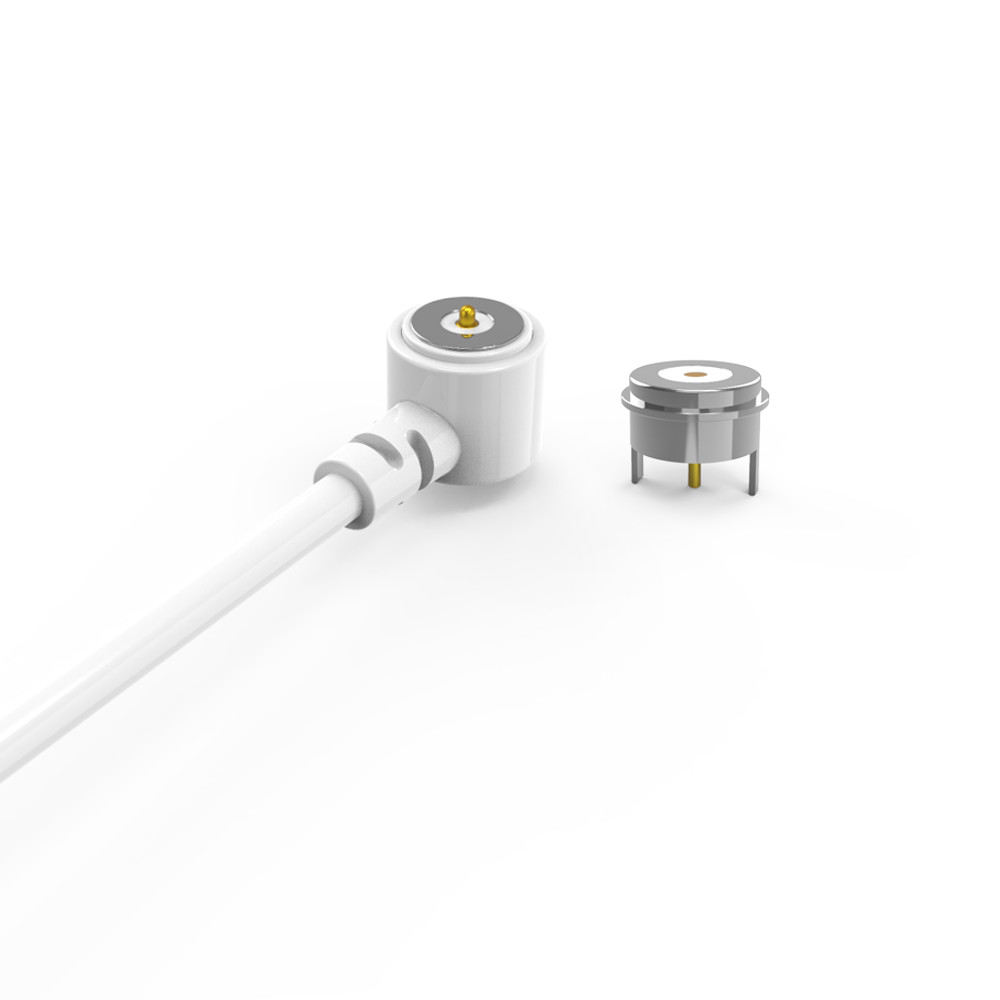

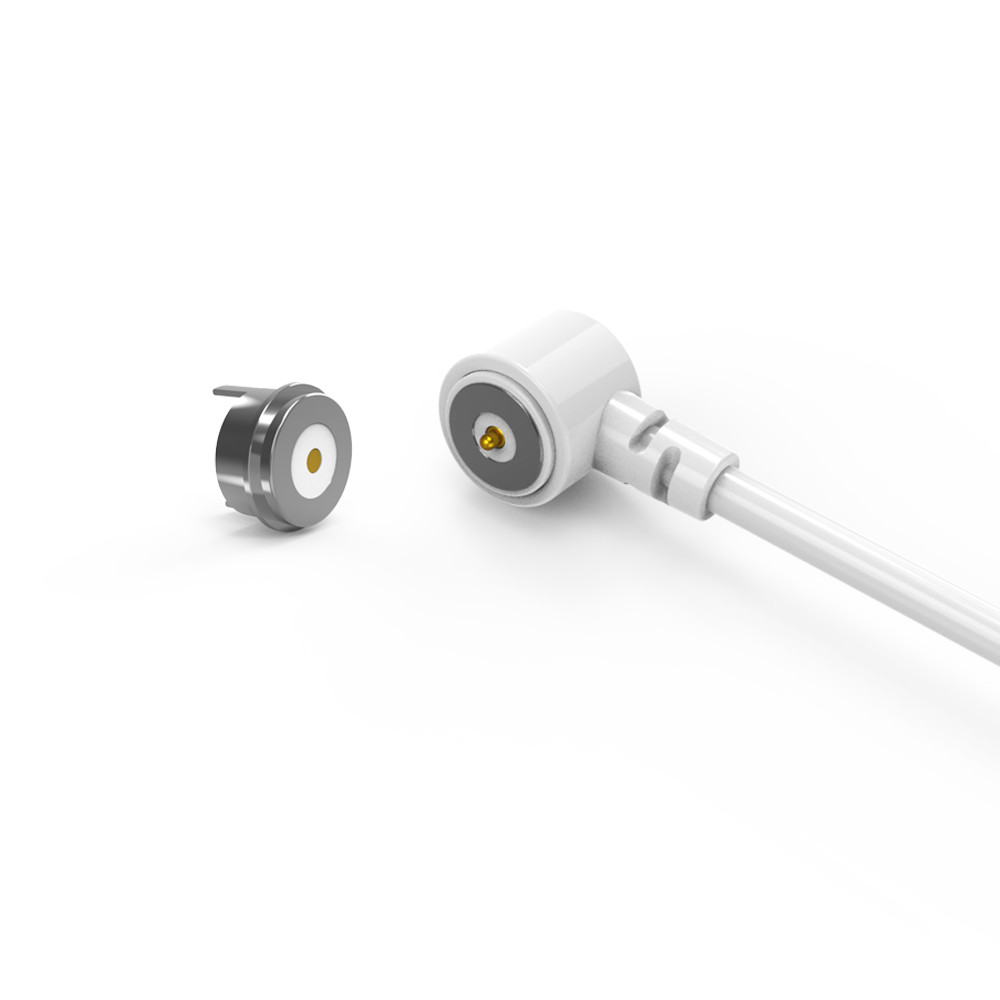

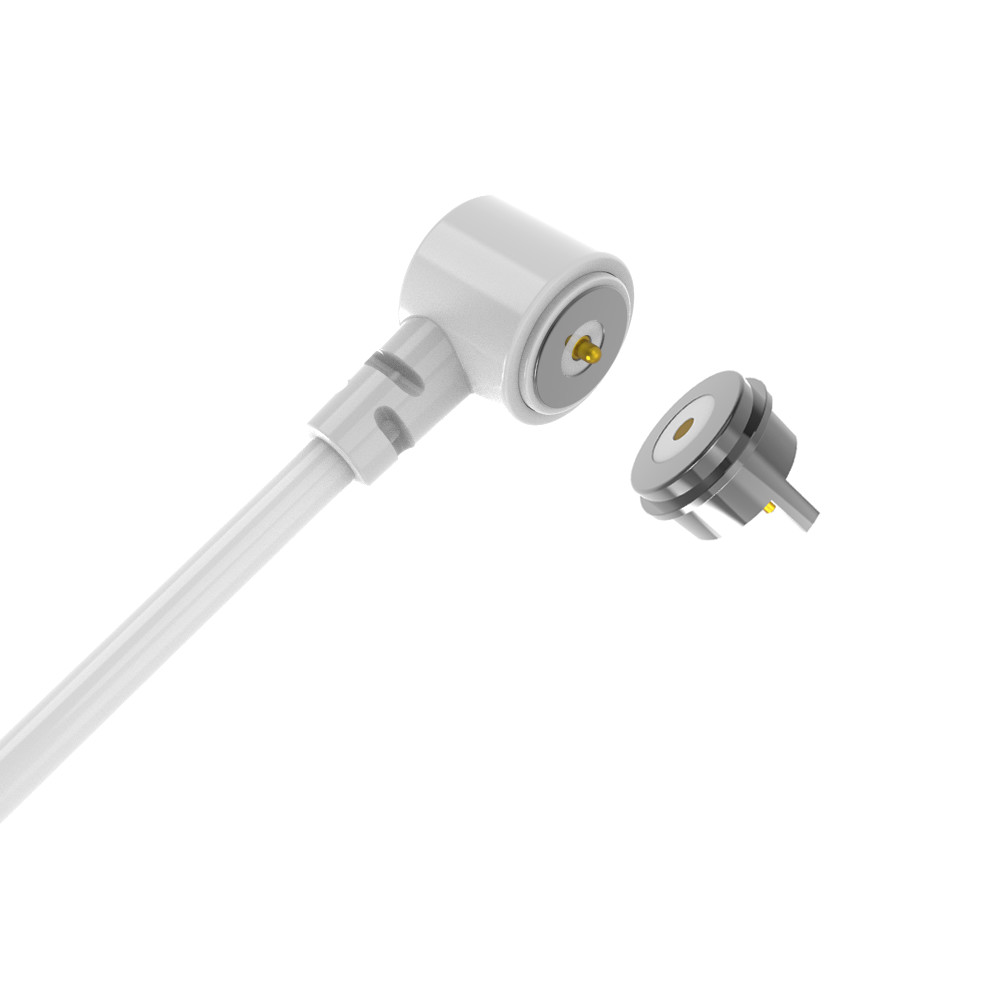

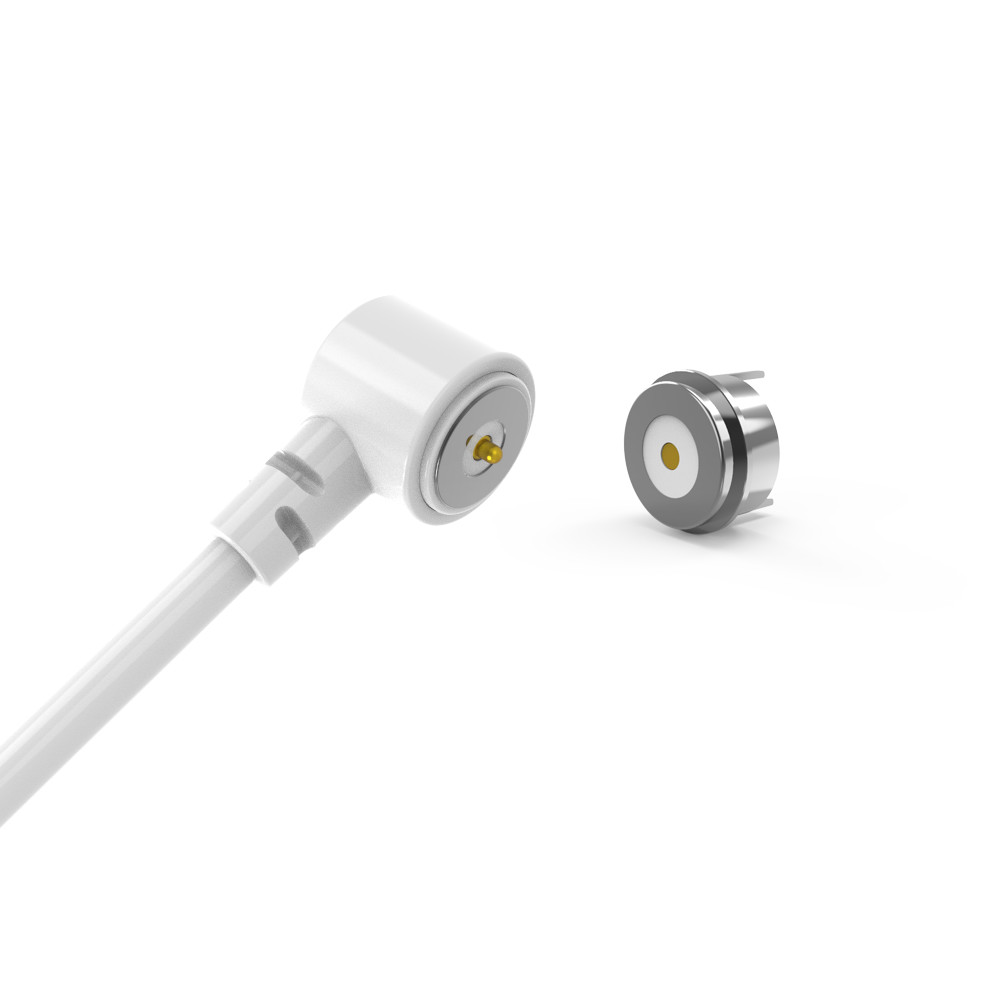

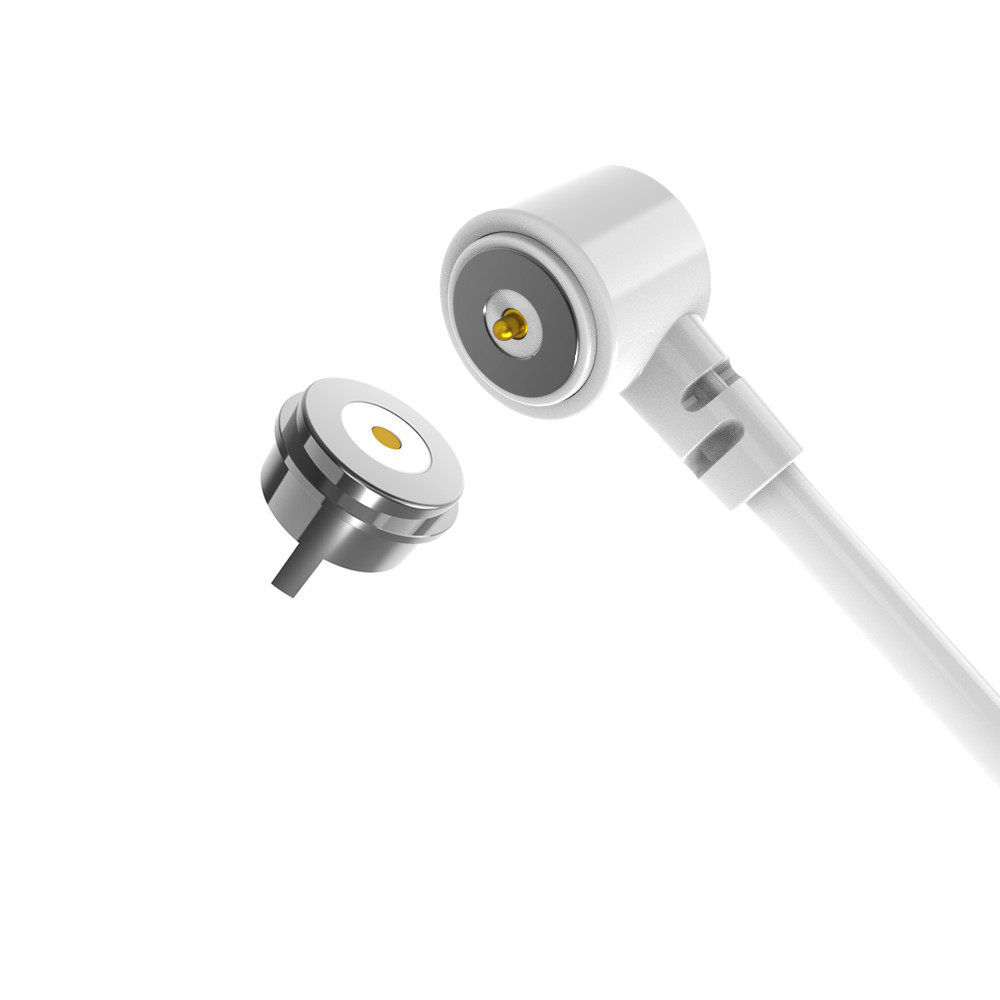

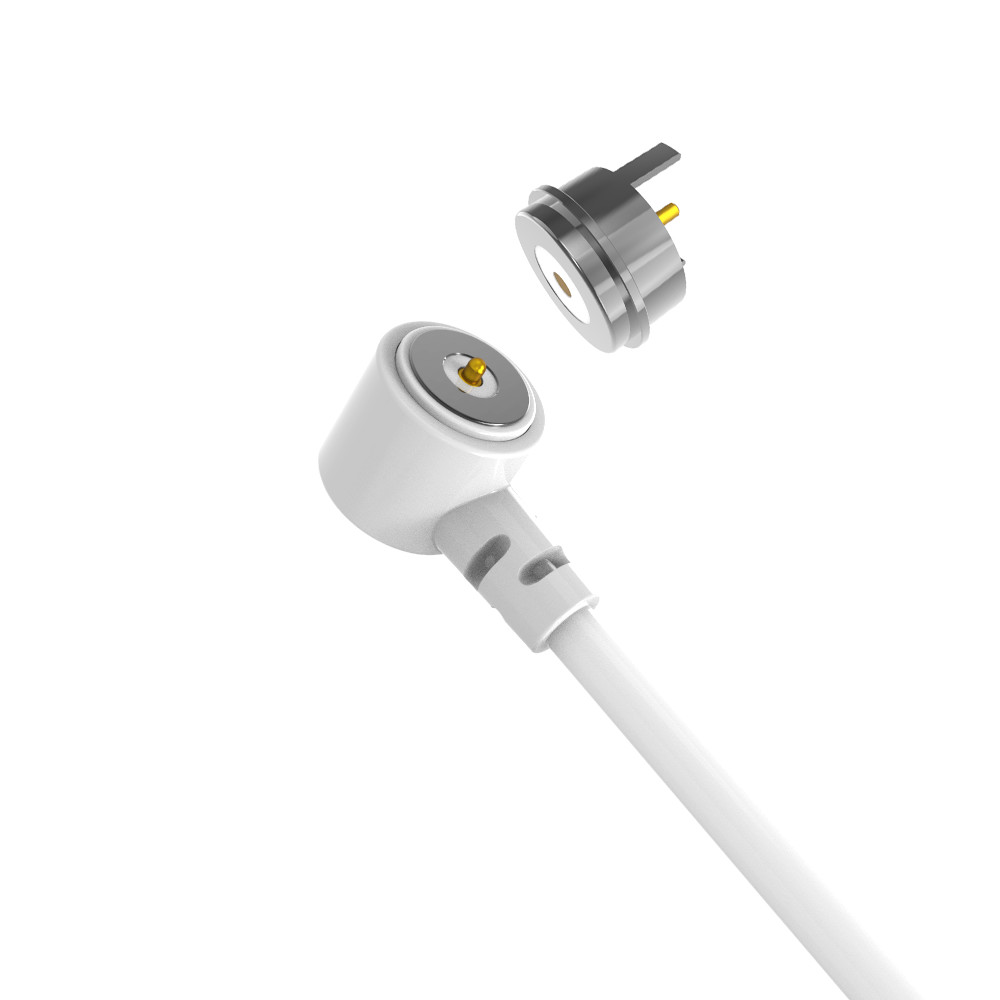

Dia.8.0mm Cáp TPE Trắng Kết nối cáp USB 48H Thử nghiệm xịt muối

Dia.8.0MM White TPE Cable Magnetic USB Cable Connector 48H Salt Spray Test.

UPE là nhà sản xuất kết nối từ tính chuyên nghiệp & kết nối cáp từ tính.

Chúng tôi có các nhà thiết kế chuyên nghiệp của riêng chúng tôi để đáp ứng bất kỳ yêu cầu của bạn và cung cấp dịch vụ tùy chỉnh đầu nối từ tính.Các sản phẩm và giải pháp kết nối chân pogo từ tính khác nhau có thể được thiết kế theo nhu cầu của khách hàng khác nhau.

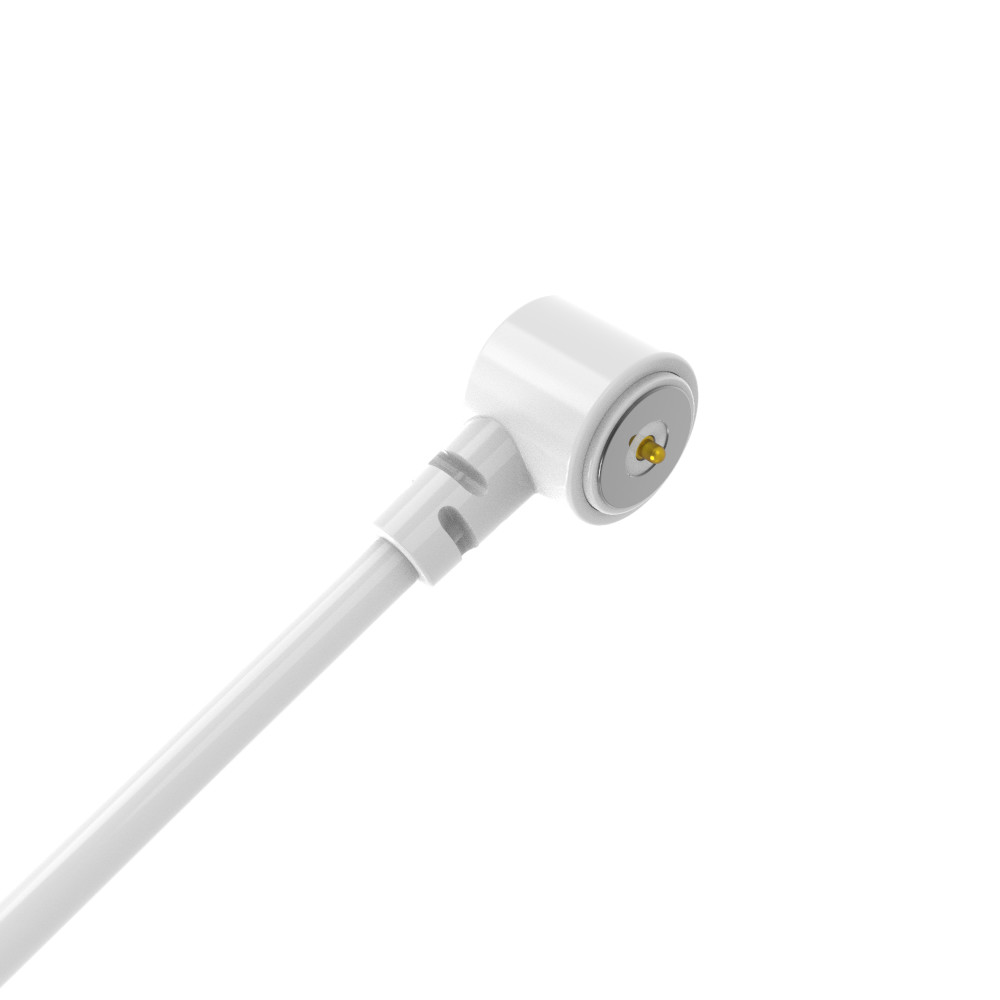

Máy kết nối cáp từ nam:

1- Vật liệu & Xây dựng (Premium & bền):

Pogo Pins: lõi đồng với lớp phủ cao cấp (60 ~ 100μ "Ni dưới 5μ" Au) đảm bảo khả năng chống ăn mòn vượt trội, khả năng chống tiếp xúc thấp và độ tin cậy lâu dài.

Nhà chứa: HTN + 30% Sợi thủy tinh (UL94 V-0) ️ Độ bền cơ học tuyệt vời, chống nhiệt và chống cháy.

Nam châm: NdFeB N52 (Ni-plated) Nguồn nam châm hàng đầu trong ngành (thể loại N52) để kết hợp an toàn với bảo vệ ăn mòn.

Cable & Jackets:

Cáp: OD 3.0mm, 2 lõi (43x0.08mm lon dây đồng).

Bộ kết nối và áo khoác dây: TPE 90A màu trắng Ứng dụng linh hoạt, chống mài mòn và phù hợp với thẩm mỹ.

2Hiệu suất cơ khí (được thiết kế chính xác):

Lực mùa xuân: 60g ± 10g @ 1.0mm đột quỵ làm việc Optimized for stable contact pressure and easy mating.

Động lực: Đi bộ đầy đủ 1,2 mm (động lực làm việc 1,0 mm).

Tuổi thọ: 10.000 + chu kỳ ️ Thiết kế mạnh mẽ cho tần số cao

3Độ tin cậy điện (được kiểm tra và chứng nhận):

Đánh giá: 12V / 2A phù hợp với truyền dữ liệu / truyền điện năng lượng thấp (ví dụ: thiết bị đeo, thiết bị IoT).

Kháng tiếp xúc: ≤ 50mΩ mỗi chân (đảm bảo giảm điện áp tối thiểu).

Kiểm tra: Kiểm tra 100% mở / mạch ngắn + phun muối 48H (xác nhận khả năng chống ăn mòn).

Tuân thủ: ROHS/REACH  An toàn môi trường cho thị trường toàn cầu.

Máy kết nối từ tính nữ:

Các thành phần và vật liệu chính:

1. Pin (Đối tác điện):

- Vật liệu cơ bản: Hợp kim đồng bằng đồng không chì C6801 (nội dung đồng cao hơn đồng tiêu chuẩn, cung cấp độ dẫn tốt hơn và khả năng chống ăn mòn).

. Bọc: Tương tự như nam - Min 5μ "Vàng (Au) trên 60-100μ "Nickel (Ni).

2.Căn hộ (cơ thể nhựa chính):

.Vật liệu: Tương tự như nam - HTN đen + 30% Sợi thủy tinh, UL94 V-0. Cung cấp độ bền cao, chống nhiệt độ và chống cháy.

3. Shell (cấu trúc kim loại bên ngoài):

- Vật liệu: hợp kim đồng bằng đồng không chì C6801.

. Bọc: Nickel (Ni). Cung cấp bảo vệ ăn mòn và kết thúc nhất quán. Đây là một sự khác biệt cấu trúc đáng kể so với các kết nối nam.

3. Magnet:

. Loại: Tương tự như nam - NdFeB N52 (Lớp phổ biến mạnh nhất).

.Bọc: Nickel (Ni). thiết yếu để bảo vệ ăn mòn từ.

Thông số kỹ thuật điện:

1Điện áp hoạt động: 12V DC (tương tự như nam).

2. Điện hoạt động: 5,0A (sự khác biệt quan trọng - cao hơn 2A của nam giới).

3Kháng tiếp xúc: tối đa 50mΩ mỗi chân (tương tự thông số kỹ thuật như nam).

4Kiểm tra: Kiểm tra mạch ngắn và mở 100% (kiểm soát chất lượng tiêu chuẩn).

Tuân thủ và đáng tin cậy:

Phù hợp môi trường: Phù hợp rõ ràng với RoHS & REACH.

Kháng ăn mòn (kiểm tra phun muối): 48 giờ (Tương tự như nam, cho thấy khả năng chống ô nhiễm môi trường tốt cho lớp phủ/vật liệu

Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):

Bộ kết nối nữ này được thiết kế để tích hợp linh hoạt vào các sản phẩm cuối cùng:

1. Plug-in Welding PCB Board: Được thiết kế để hàn trực tiếp qua lỗ hoặc có khả năng gắn bề mặt vào PCB.

2. Hình thành và đóng gói sau khi hàn dây: Có thể được lắp ráp với dây đai gắn trước, sau đó được nén / đóng gói để giảm căng và niêm phong.

3.Thêm Terminal chuyển đến PCB: Cho thấy đầu nối có thể được gắn vào một "terminal chuyển" PCB trung gian sau đó được kết nối với PCB chính ( hữu ích cho tính mô-đun hoặc sắp xếp).

4.Injection Molding for Embeddable Mould: Được thiết kế để tích hợp an toàn vào vỏ nhựa của sản phẩm thông qua đúc chích.

5Các sợi dây được kết nối trực tiếp: Các sợi dây có thể được kết thúc trực tiếp với các chân kết nối (ví dụ: hàn, ghép) mà không nhất thiết phải trên PCB trước.

Các bộ kết nối cáp nam châm 2Pin tròn

Sơ đồ kỹ thuật kết nối cáp 2Pin tròn

Hình vẽ kỹ thuật kết nối từ nữ 2Pin tròn

RePhân bố PCB được khuyến khích

Ưu điểm của Magnetic Connector:

● Hành trình thiết kế kết nối hấp thụ tự động;

● Chống té nhân bản: dễ dàng tháo khỏi giao diện sạc và không dễ dàng tháo thiết bị;

● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;

● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);

● Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền điện lớn;

● Sự xuất hiện của đầu nối từ tính có thể phù hợp theo thiết kế của thiết bị ứng dụng của khách hàng;

● Thiết kế cấu trúc sản phẩm chống mạch ngắn và chắc chắn;

● Thực hiện truyền tín hiệu tần số cao, có thể thay thế truyền thống USB2.0 HDMI 1.3 chức năng truyền tín hiệu Video&Audio
