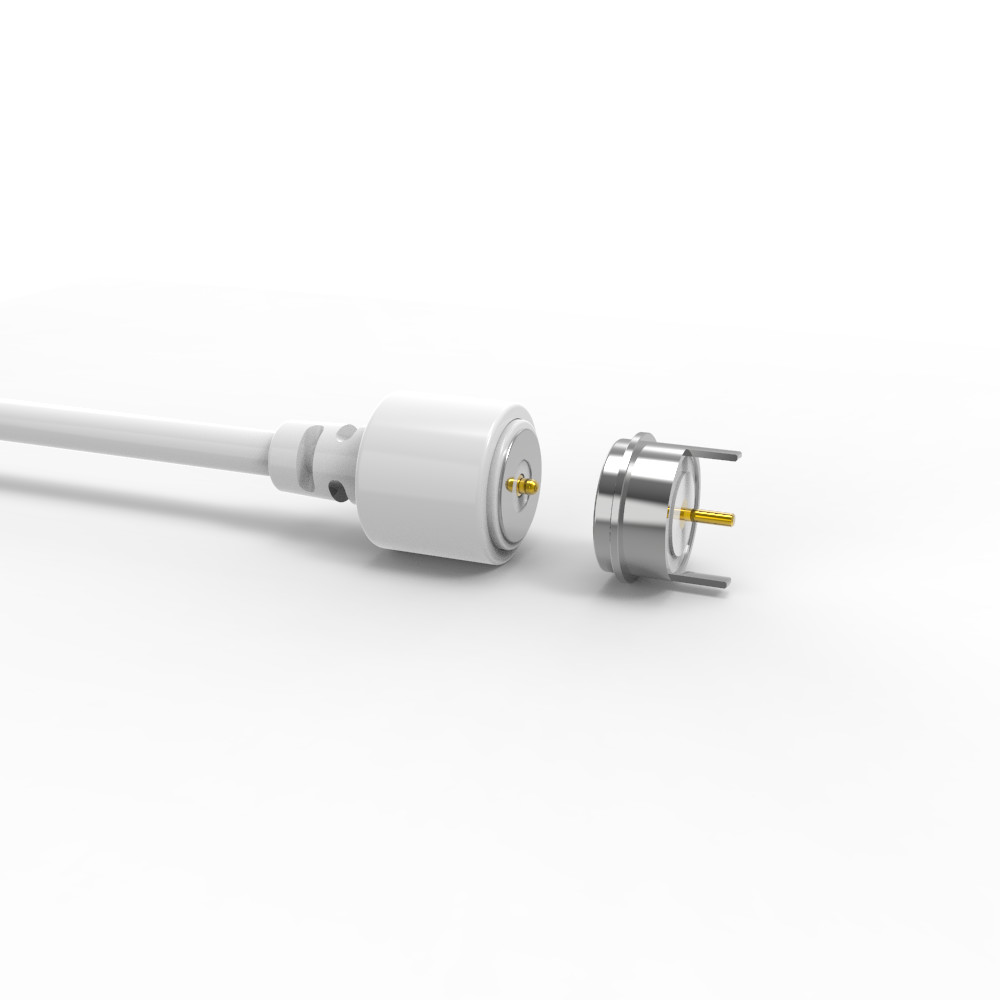

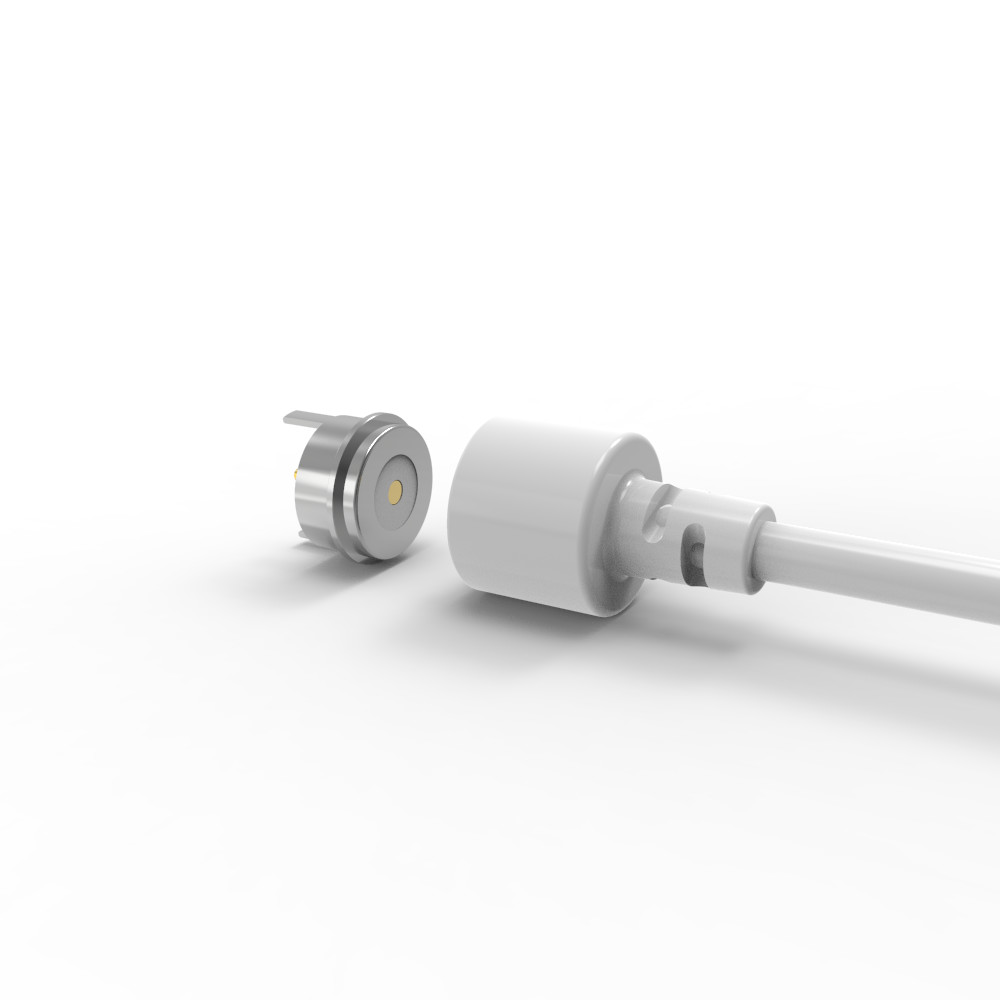

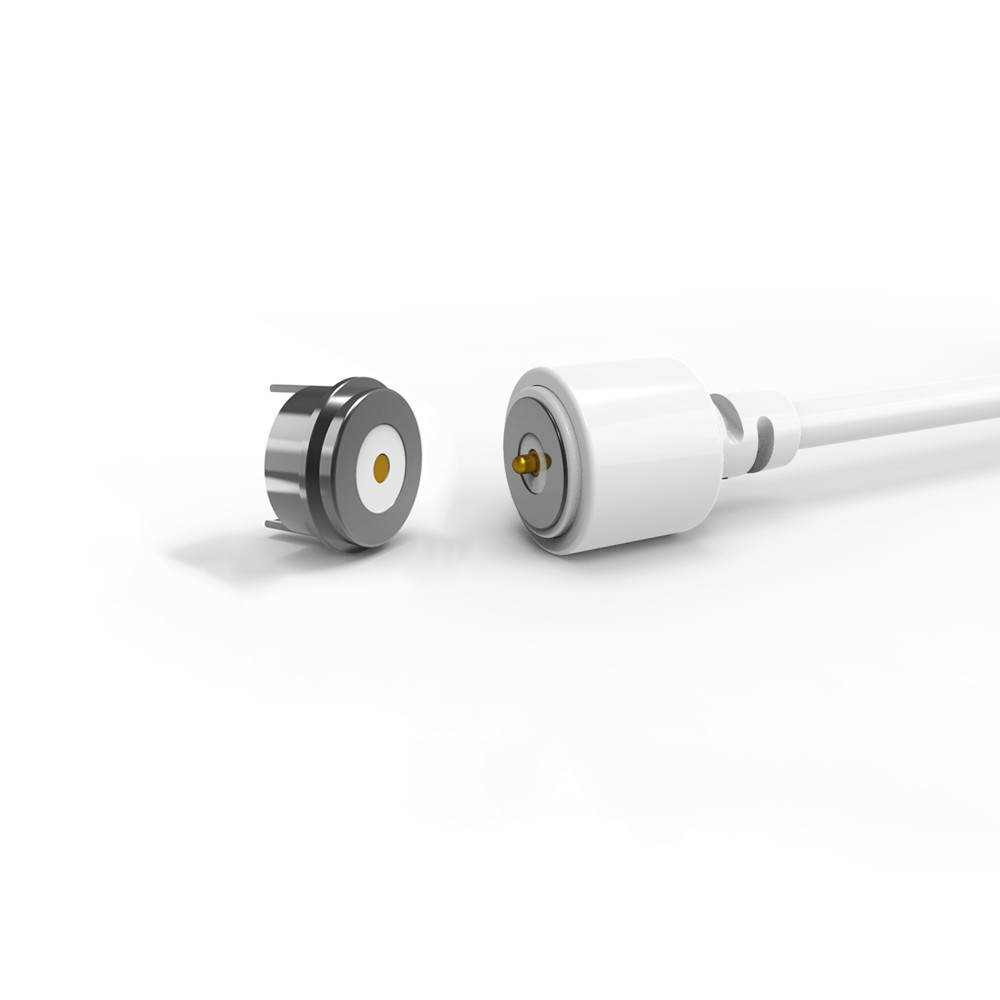

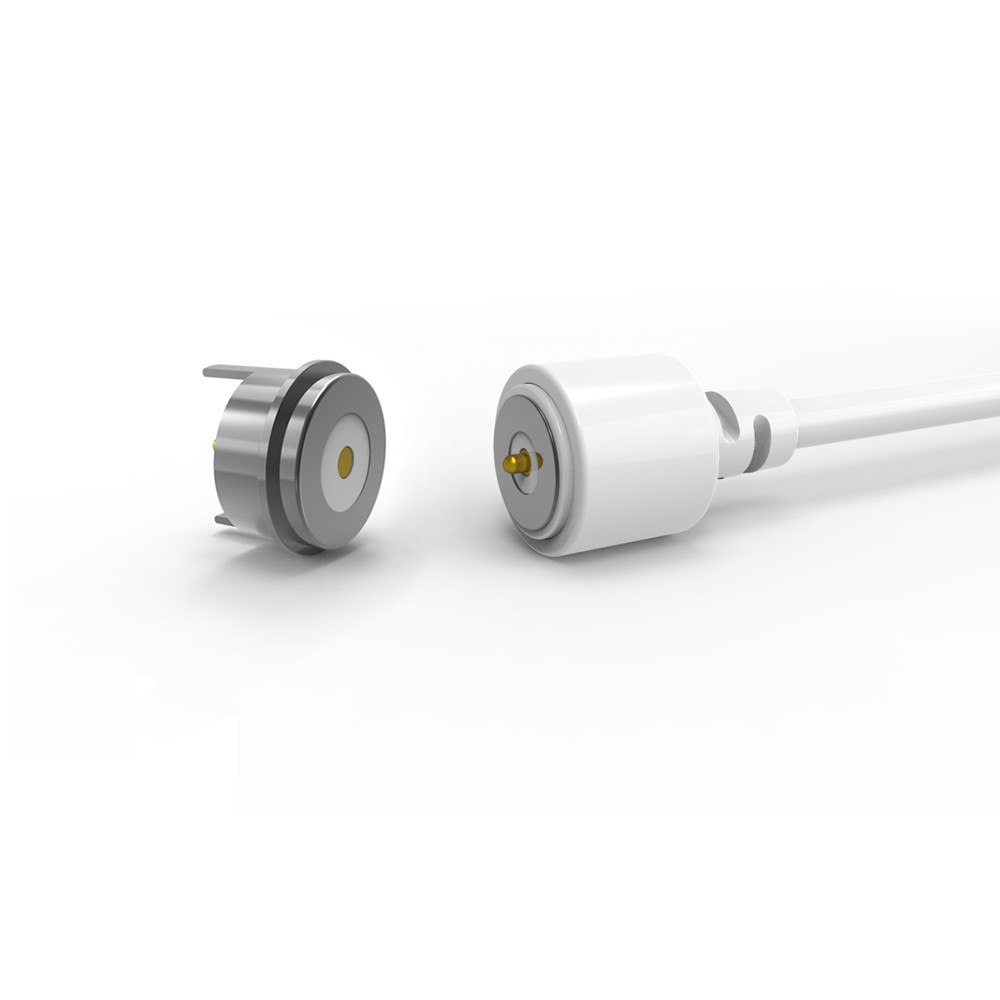

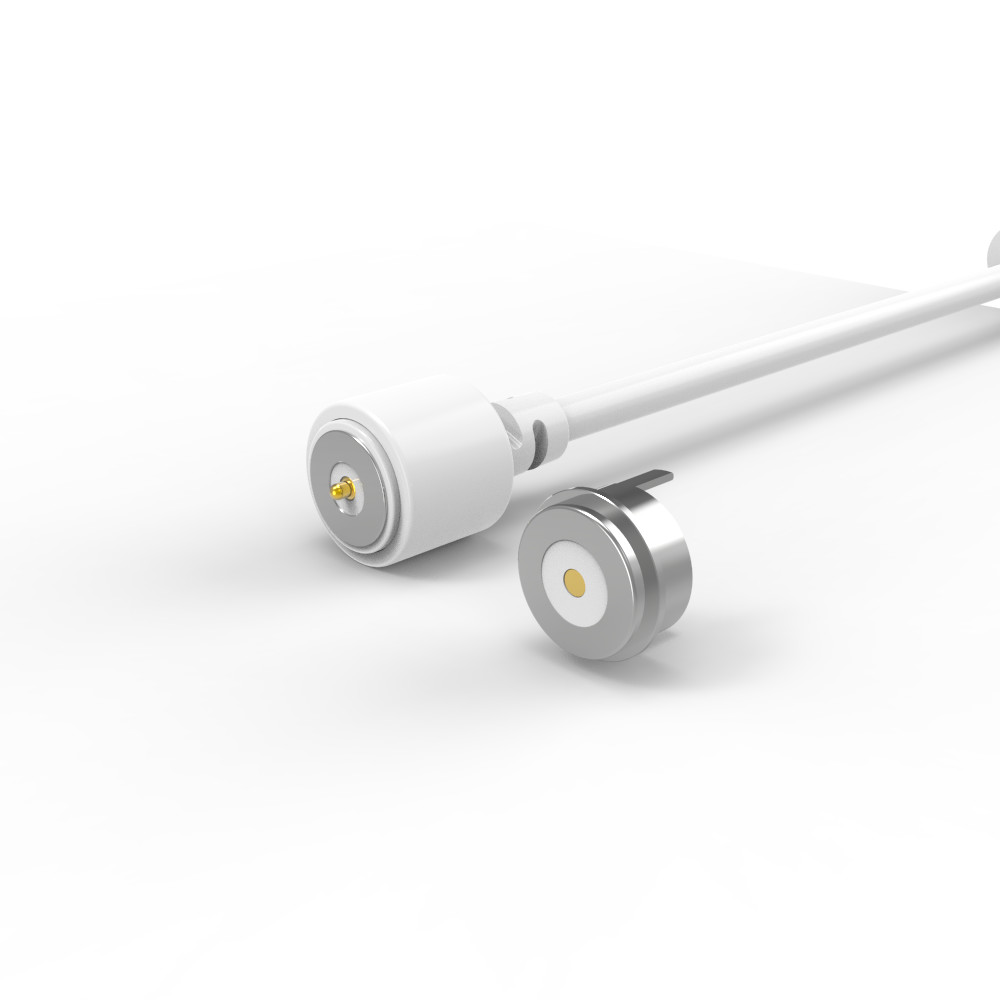

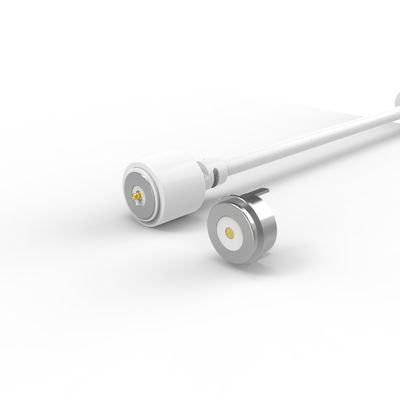

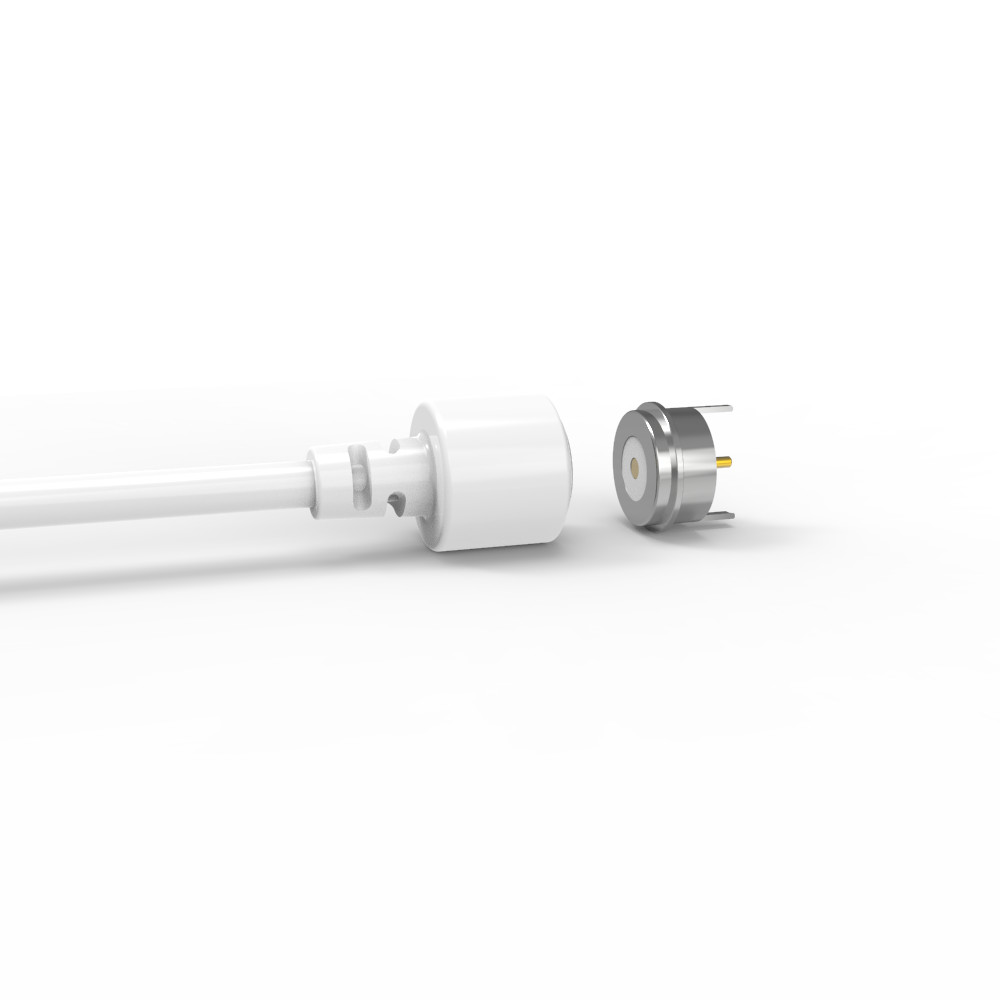

Đầu nối chân pogo lò xo từ tính 2 vị trí sang đầu nối cáp từ tính USB A

Đầu nối chân Pogo từ tính 2 vị trí với đầu nối cáp từ tính USB A.

UPE là nhà sản xuất đầu nối từ tính & đầu nối cáp từ tính chuyên nghiệp.

Chúng tôi có các nhà thiết kế chuyên nghiệp để đáp ứng bất kỳ yêu cầu nào của bạn và cung cấp dịch vụ tùy chỉnh đầu nối từ tính. Các sản phẩm và giải pháp đầu nối chân pogo từ tính khác nhau có thể được thiết kế theo nhu cầu khác nhau của khách hàng.

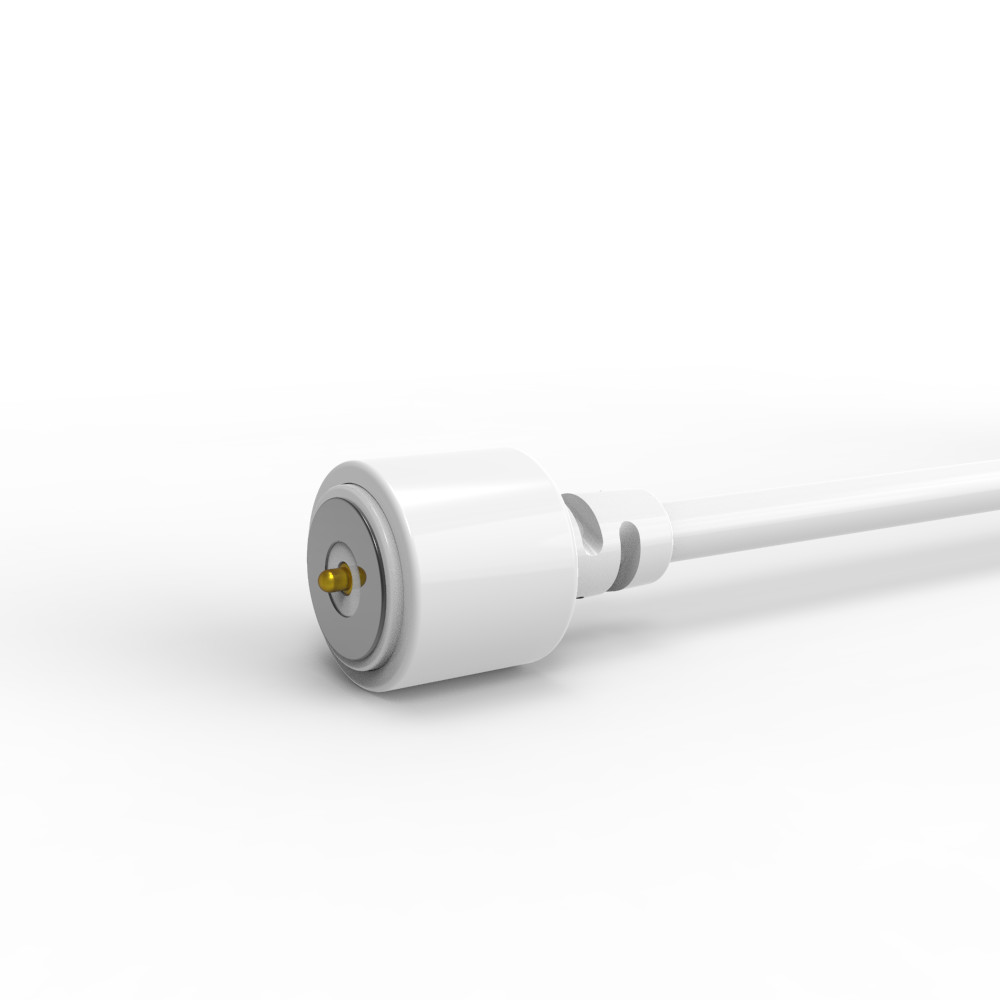

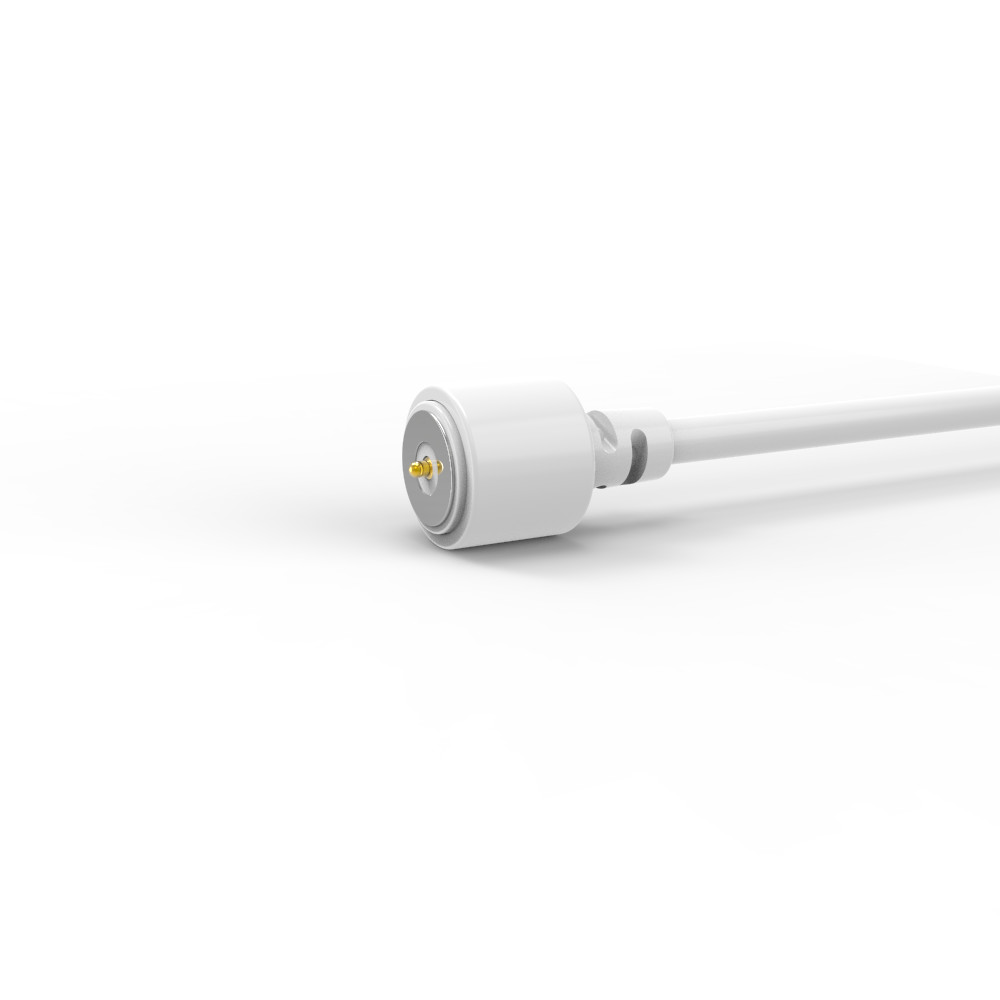

Đầu nối cáp từ tính đực:

1. Vật liệu & Kết cấu (Cao cấp & Bền bỉ):

Chân Pogo: Lõi đồng thau với lớp mạ cao cấp (60~100µ" Ni dưới 5µ" Au) đảm bảo khả năng chống ăn mòn vượt trội, điện trở tiếp xúc thấp và độ tin cậy lâu dài.

Vỏ: LCP trắng+30%GF UL94 V-0

Nam châm: NdFeB N52 (mạ Ni) – Cường độ từ tính hàng đầu (cấp N52) để kết nối an toàn với khả năng bảo vệ chống ăn mòn.

Cáp & Vỏ bọc:

Cáp: OD 3.0mm, 2 lõi (43x0.08mm sợi đồng mạ thiếc).

Đầu nối & Vỏ bọc dây: TPE trắng 90A – Linh hoạt, chống mài mòn và có tính thẩm mỹ.

2. Hiệu suất cơ học (Được thiết kế chính xác):

Lực lò xo: 60g ±10g @ hành trình làm việc 1.0mm – Tối ưu hóa áp suất tiếp xúc ổn định và dễ kết nối.

Hành trình: Toàn bộ hành trình 1.2mm (hành trình làm việc 1.0mm).

Tuổi thọ: Hơn 10.000 chu kỳ – Thiết kế chắc chắn cho tần số cao

3. Độ tin cậy điện (Đã kiểm tra & Chứng nhận):

Định mức: 12V / 2A – Thích hợp để truyền dữ liệu/điện năng thấp (ví dụ: thiết bị đeo, thiết bị IoT).

Điện trở tiếp xúc: ≤50mΩ trên mỗi chân (đảm bảo giảm điện áp tối thiểu).

Kiểm tra: Đã kiểm tra 100% hở/ngắn mạch + phun muối 48H (xác nhận khả năng chống ăn mòn).

Tuân thủ: ROHS/REACH – An toàn với môi trường cho thị trường toàn cầu.

Đầu nối từ tính cái:

Các thành phần và vật liệu chính:

1. Chân (Tiếp điểm điện):

.Vật liệu cơ bản: Hợp kim đồng thau không chì C6801 (Hàm lượng đồng cao hơn đồng thau tiêu chuẩn, mang lại khả năng dẫn điện và chống ăn mòn tốt hơn).

.Mạ: Tương tự như đực - Tối thiểu 5µ" Vàng (Au) trên 60-100µ" Niken (Ni). Đảm bảo khả năng chống ăn mòn tuyệt vời và điện trở tiếp xúc thấp.

2. Vỏ (Thân nhựa chính):

.Vật liệu: Giống như đực - Trắng LCP+30%GF UL94 V-0

3. Vỏ (Cấu trúc kim loại bên ngoài):

.Vật liệu: Hợp kim đồng thau không chì C6801.

.Mạ: Niken (Ni). Cung cấp khả năng bảo vệ chống ăn mòn và lớp hoàn thiện nhất quán. Đây là một sự khác biệt cấu trúc đáng kể so với đầu nối đực.

3. Nam châm:

.Loại: Giống như đực - NdFeB N52 (Cấp phổ biến mạnh nhất).

.Mạ: Niken (Ni). Cần thiết để bảo vệ nam châm khỏi bị ăn mòn.

Thông số kỹ thuật điện:

1. Điện áp hoạt động: 12V DC (Giống như đực).

2. Dòng điện hoạt động: 5.0A (Khác biệt quan trọng - Cao hơn định mức 2A của đực).

3. Điện trở tiếp xúc: Tối đa 50mΩ trên mỗi chân (Thông số kỹ thuật tương tự như đực).

4. Kiểm tra: Kiểm tra hở & ngắn mạch 100% (Kiểm soát chất lượng tiêu chuẩn).

Tuân thủ & Độ tin cậy:

Tuân thủ môi trường: Tuân thủ rõ ràng RoHS & REACH.

Khả năng chống ăn mòn (Kiểm tra phun muối): 48 giờ (Giống như đực, cho thấy khả năng phục hồi môi trường tốt cho lớp mạ/vật liệu

Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):

Đầu nối cái này được thiết kế để tích hợp linh hoạt vào các sản phẩm cuối:

1. Bảng PCB hàn cắm vào: Được thiết kế để hàn trực tiếp qua lỗ hoặc có khả năng hàn bề mặt lên PCB. Vỏ có thể có các tab/chân hàn.

2. Tạo hình & Đóng gói sau khi hàn dây: Có thể được lắp ráp với dây được gắn trước, sau đó đúc/đóng gói để giảm căng thẳng và bịt kín.

3. Thêm đầu cuối truyền vào PCB: Gợi ý rằng đầu nối có thể được gắn vào một PCB trung gian "đầu cuối truyền" sau đó được kết nối với PCB chính (hữu ích cho tính mô-đun hoặc căn chỉnh).

4. Ép phun để nhúng khuôn: Được thiết kế để tích hợp an toàn vào vỏ nhựa của sản phẩm thông qua đúc chèn. Vỏ HTN và vỏ kim loại cung cấp các điểm neo chắc chắn.

5. Dây được liên kết trực tiếp: Dây có thể được kết nối trực tiếp với các chân đầu nối (ví dụ: hàn, uốn) mà không nhất thiết phải ở trên PCB trước.

Thông số đầu nối cáp từ tính 2Pin hình tròn:

Bản vẽ kỹ thuật đầu nối cáp 2Pin hình tròn

Bản vẽ kỹ thuật đầu nối từ tính cái 2Pin hình tròn

Đềxuất bố cục pcb

Ưu điểm của đầu nối từ tính:

●Thiết kế nhân hóa về trải nghiệm kết nối hấp thụ tự động;

●Chống rơi nhân hóa: dễ dàng tháo ra khỏi giao diện sạc, và không dễ tháo thiết bị;

●Thời gian sử dụng: lên đến 100.000-200.000 chu kỳ;

●Thiết kế chống thấm nước: đầu cái của thiết bị có thể chống bụi và chống thấm nước (IPX8);

●Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được dòng điện lớn;

●Hình thức của đầu nối từ tính có thể được kết hợp theo thiết kế của thiết bị ứng dụng của khách hàng;

●Thiết kế cấu trúc chống đoản mạch sản phẩm và an toàn;

●Nhận ra việc truyền tín hiệu tần số cao, có thể thay thế chức năng USB2.0 HDMI 1.3 truyền tín hiệu Video & Audio truyền thống

Ứng dụng sản phẩm:

1.Thiết bị đeo, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo được, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc, kết nối đầu dây từ tính

2. Thiết bị y tế, thiết bị không dây, thiết bị truyền thông dữ liệu, thiết bị viễn thông, thiết bị tự động hóa và công nghiệp, thiết bị nghe nhìn

3. Hàng không, điện tử hàng không vũ trụ, thông tin liên lạc quân sự

4. Ô tô, điều hướng ô tô, thiết bị kiểm tra và đo lường

5. Điện tử tiêu dùng (điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)
