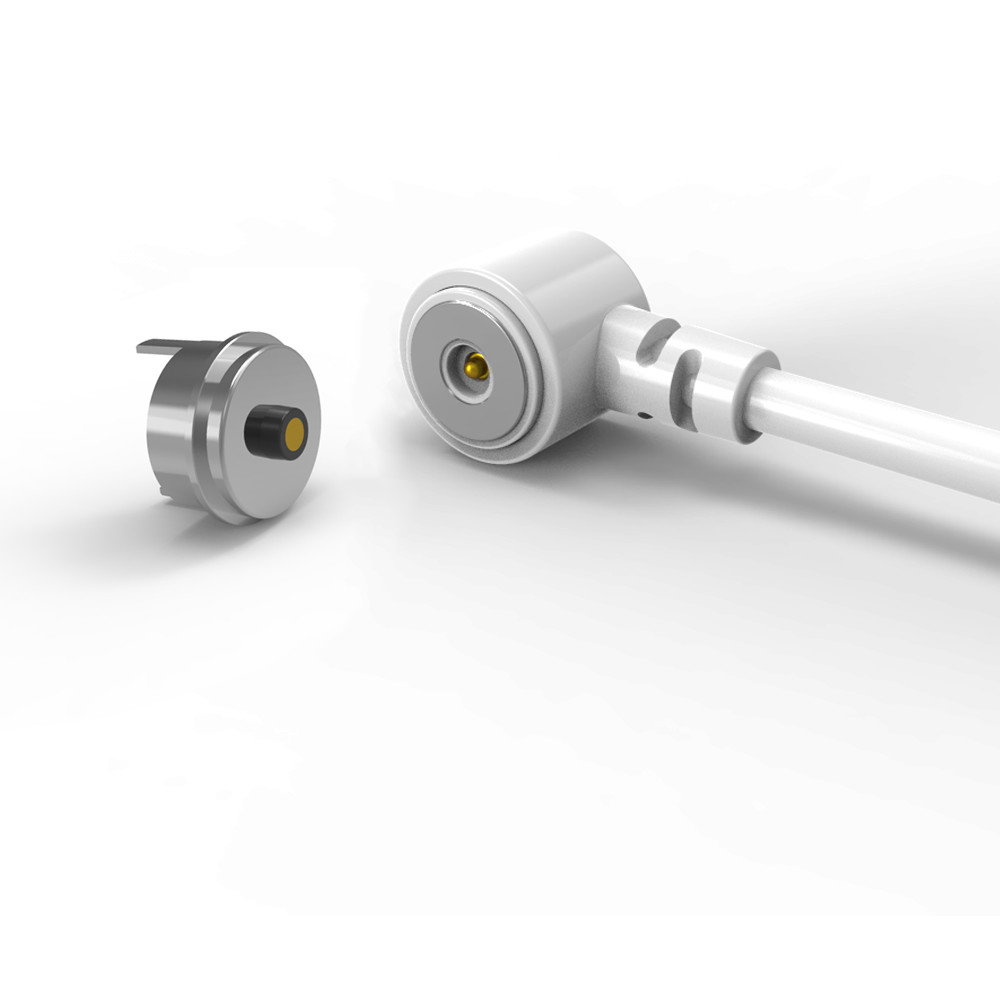

Cáp sạc USB từ tính tùy chỉnh cho máy tính bảng, dành cho nam và nữ

Cáp sạc USB từ tính tùy chỉnh cho nam và nữ dành cho máy tính bảng.

UPE là nhà sản xuất đầu nối từ tính & đầu nối cáp từ tính chuyên nghiệp.

Công ty UPE, với tư cách là nhà sản xuất toàn cầu chuyên nghiệp, chúng tôi cung cấp các giải pháp từ tính được thiết kế độc đáo để đáp ứng các yêu cầu chính xác của khách hàng. Sản phẩm của chúng tôi có kiểu dáng nhỏ gọn, được thiết kế chính xác. Sử dụng chân pogo từ tính, chúng đảm bảo độ dẫn điện tuyệt vời và khả năng chống ăn mòn vượt trội, ngay cả trong môi trường khắc nghiệt.

Các sản phẩm chủ yếu được bán cho Châu Âu, Hoa Kỳ, Canada, Úc và các quốc gia và khu vực phát triển ở Châu Á.

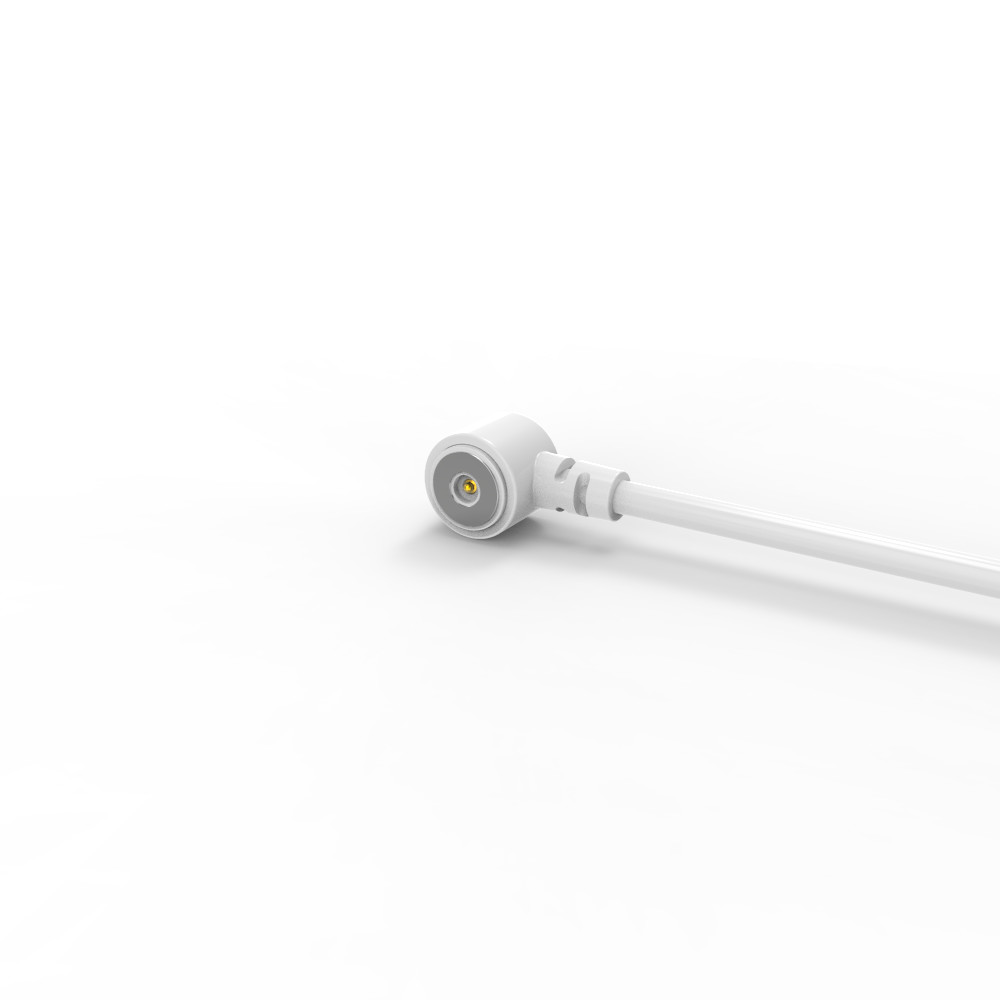

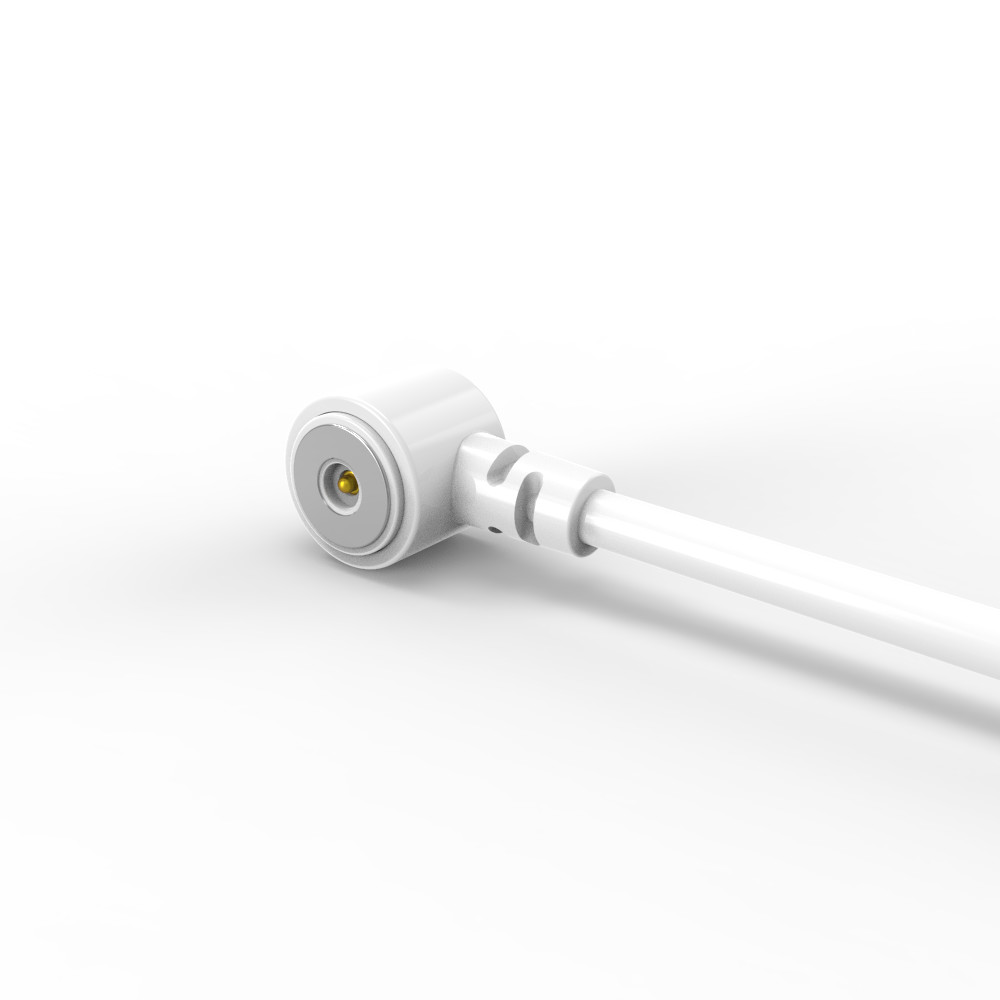

Đầu nối cáp từ tính đực:

...Vật liệu:
Chân Pogo: Đồng thau (Mạ Plunger&Barrel 5U" Tối thiểu Au trên 60~100U"Ni);
Vỏ: LCP trắng+30%GF UL94 V-0;
Nam châm: NdFeB N52 Mạ Ni;
Cáp:Trắng OD 3.00*2C(TC43*0.08),
Vỏ dây:Trắng TPE 90A .
Vỏ đầu nối: Trắng TPE 90A..
...Cơ khí:
Lực lò xo: 60g±10g, tại hành trình làm việc 0,4mm.
Hành trình đầy đủ: 0,6mm.
Tuổi thọ cơ học: Tối thiểu 10000 chu kỳ..
...Điện:
Điện áp: 12 V.
Dòng điện: 2A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48 H.

Đầu nối từ tính cái:

..Vật liệu:
PINr: Không chì C6801, mạ 5U" Tối thiểu Au trên 60~100U"Ni;
Vỏ: LCP trắng+30%GF UL94 V-0;
Vỏ: Không chì C6801 Mạ Ni;
Nam châm: NdFeB N52 Mạ Ni
....Điện:
Điện áp: 12.0 V.
Dòng điện: 5.0A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48H.
...& Kích thước kiểm tra chính.
… Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Hàn bảng PCB cắm vào;
2. Hình thành và bao bọc sau khi hàn dây;
3. Có thể thêm một đầu nối chuyển của bảng PCB đó;
4. Đúc ép phun khuôn nhúng;
5. Dây có thể được liên kết trực tiếp.

Thông số đầu nối cáp từ tính 2Pin hình tròn:

Bản vẽ kỹ thuật đầu nối cáp 2Pin hình tròn

Bản vẽ kỹ thuật đầu nối từ tính cái 2Pin hình tròn

Đề xuấtbố cục pcb

Ưu điểm của đầu nối từ tính:

●Thiết kế nhân bản về trải nghiệm kết nối hấp thụ tự động;

●Chống rơi nhân bản: dễ dàng tháo ra khỏi giao diện sạc, và không dễ tháo thiết bị;

●Thời gian sử dụng: lên đến 100.000-200.000 chu kỳ;

●Thiết kế chống thấm nước: đầu cái của thiết bị có thể chống bụi và chống thấm nước (IPX8);

●Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được dòng điện lớn;

●Hình thức của đầu nối từ tính có thể được kết hợp theo thiết kế của thiết bị ứng dụng của khách hàng;

●Thiết kế cấu trúc chống đoản mạch sản phẩm và an toàn;

●Nhận ra việc truyền tín hiệu tần số cao, có thể thay thế chức năng USB2.0 HDMI 1.3 truyền tín hiệu Video&Audio truyền thống

●Các đầu nối cái tiết kiệm không gian và bộ điều hợp PCB có thể đạt được các kết nối kiểu pogo và miếng vá SMT DIP

●Cấp độ chống ăn mòn tuyệt vời (48H-120H) đáp ứng các yêu cầu sử dụng trong môi trường khắc nghiệt

●Giao diện có thể mở rộng tuyệt vời, có thể triển khai (Tín hiệu nguồn, Video Audio, Jack, v.v.)

●Thời gian phát triển ngắn, chi phí làm khuôn thấp và phù hợp để tùy chỉnh

Ứng dụng sản phẩm:

1. Hàng không vũ trụ, thiết bị y tế, thiết bị điện tử trên ô tô, thiết bị gia dụng nhỏ, thiết bị công nghiệp tự động, thiết bị truyền thông dữ liệu, thiết bị kiểm tra công nghiệp, thiết bị không dây, xe thông minh di chuyển theo dõi
2: Thiết bị thực tế ảo (VR), thiết bị bay không người lái, thiết bị robot thông minh
3: Sản phẩm đeo thông minh, sản phẩm định vị thông minh (đồng hồ thông minh cho trẻ em, vòng tay thông minh, điện thoại di động đeo được, tai nghe Bluetooth, v.v.)
4: Thiết bị gia đình thông minh, thiết bị đầu cuối cầm tay thông minh, thiết bị vệ sinh thông minh, thiết bị thể thao ngoài trời thông minh, thiết bị vật lý trị liệu và làm đẹp thông minh
5: Điện tử tiêu dùng, thiết bị gia dụng nhỏ (máy in, điện thoại thông minh, máy tính, máy ảnh, thiết bị nghe nhìn, PDA)

Tại sao chọn chúng tôi?

1. Đội ngũ R & D có khả năng thiết kế và phát triển độc lập, có thể được tùy chỉnh với việc phát triển sản phẩm; bạn chỉ cần có ID, chúng tôi sẽ làm phần còn lại cho bạn, phát triển miễn phí, thời gian R & D 3-5 ngày làm việc.

2. Các dự án sản phẩm lựa chọn đa chương trình, kết nối hình tròn, hình vuông, hình chữ nhật, hình dạng với việc sử dụng linh hoạt để đạt được vẻ ngoài đẹp mắt, tiết kiệm không gian, dễ cắm, lực từ có thể đạt được từ 1N đến 30N.

3. Cách kết nối: nam châm với nam châm, nam châm với hợp kim, nam châm với tấm sắt, v.v., để đáp ứng các cấu trúc và ứng dụng khác nhau, tránh nhiễu từ trường, sử dụng nam châm NdFeB, nó có thể giữ lực từ mãi mãi.

Cách đặt hàng đầu nối cáp từ tính

Bước 1: Gửi yêu cầu của bạn
Cung cấp các chi tiết chính này:

✅Loại đầu nối: ví dụ: Chỉ sạc, Dữ liệu+Nguồn (USB-C/HDMI), Chân Pogo, Kết hợp

✅Số lượng: Khối lượng hàng năm ước tính (ví dụ: 50K chiếc/năm)

✅Nhu cầu tùy chỉnh:
.Hình dạng/kích thước (ví dụ: hình tròn Ø5mm, góc vuông)
.Định mức dòng điện (ví dụ: sạc nhanh 8A)

.Xếp hạng IP (ví dụ: IPX8 chống thấm nước)

.Loại tín hiệu (ví dụ: USB 2.0 + nguồn 12V)
Tính thẩm mỹ (màu sắc, thương hiệu, lớp hoàn thiện bề mặt)

✅Thông số kỹ thuật: Điện áp hoạt động, chu kỳ giao phối, phạm vi nhiệt độ hoạt động

Bước 2: Báo giá & Thỏa thuận
UPE cung cấp:
.Giá đơn vị (chiết khấu theo số lượng cho đơn hàng từ 5K trở lên)
.Thời gian giao hàng (tạo mẫu + sản xuất hàng loạt)
.Điều khoản thanh toán (ví dụ: đặt cọc 50%, 50% trước khi giao hàng)

Hoàn thiện: MOQ, lịch trình giao hàng, bao bì

Bước 3: Xác nhận đơn hàng & Thanh toán
Ký PO hoặc thỏa thuận đặt hàng chính thức

Thanh toán an toàn qua:
.Chuyển khoản ngân hàng (SWIFT/TT)
.PayPal
.Thư tín dụng (đối với đơn hàng số lượng lớn)

Bước 4: Sản xuất & Vận chuyển
✅Tạo mẫu: 5-7 ngày (phê duyệt mẫu trước khi sản xuất hàng loạt)

✅Sản xuất hàng loạt: 15-20 ngày (khả năng mở rộng linh hoạt)

Vận chuyển:
.EXW
.Hậu cần có thể theo dõi (DHL, FedEx, vận tải đường biển)

Bước 5: Đảm bảo chất lượng
✅Trước khi giao hàng: UPE cung cấp báo cáo QC (kiểm tra IP, kiểm tra tính liên tục)

✅Sau khi giao hàng: Kiểm tra:
.Độ chính xác về kích thước
.Hiệu suất tín hiệu/nguồn
.Tính nhất quán của lớp hoàn thiện
