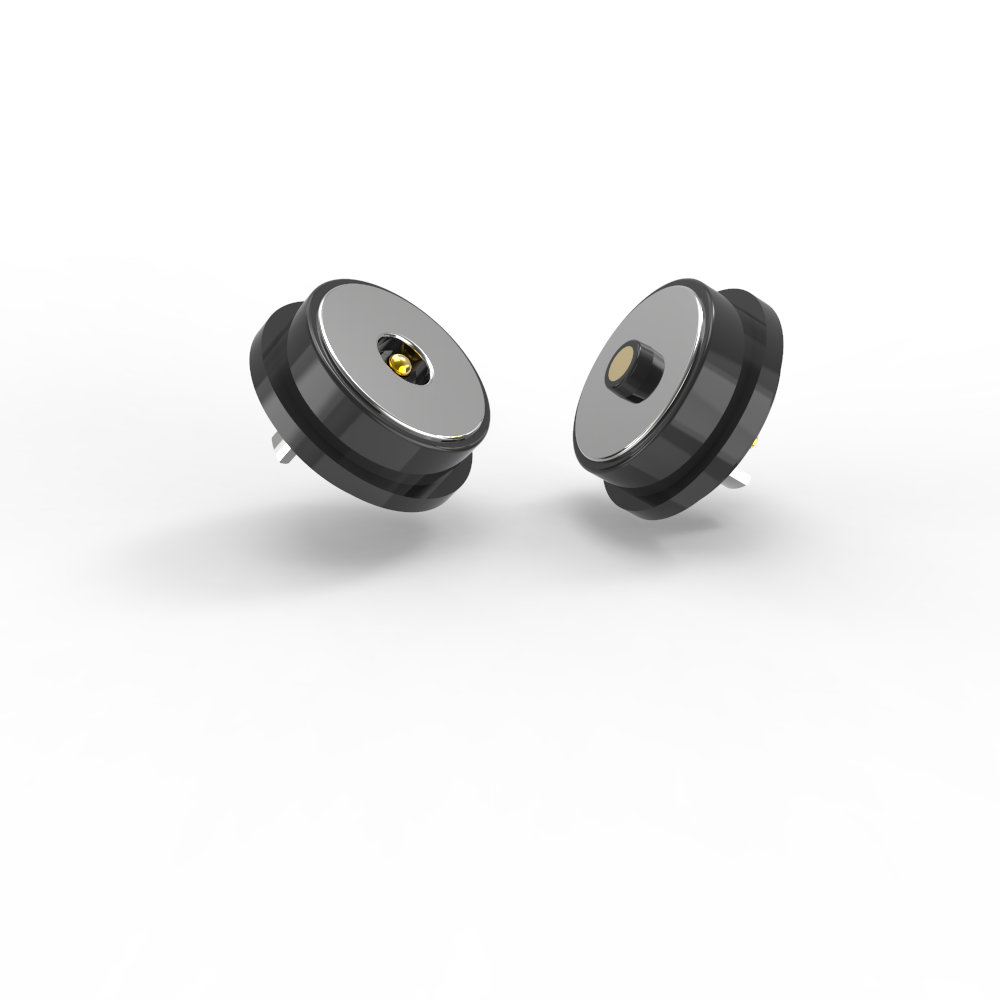

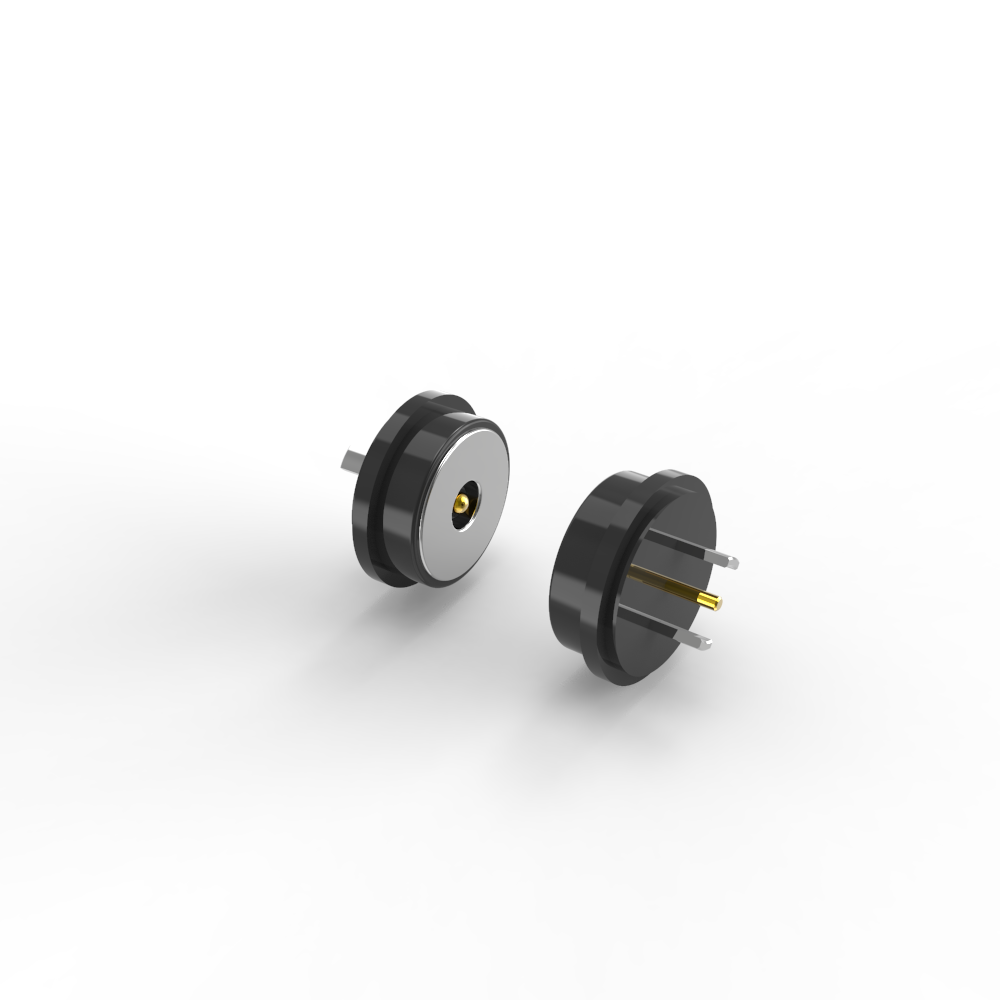

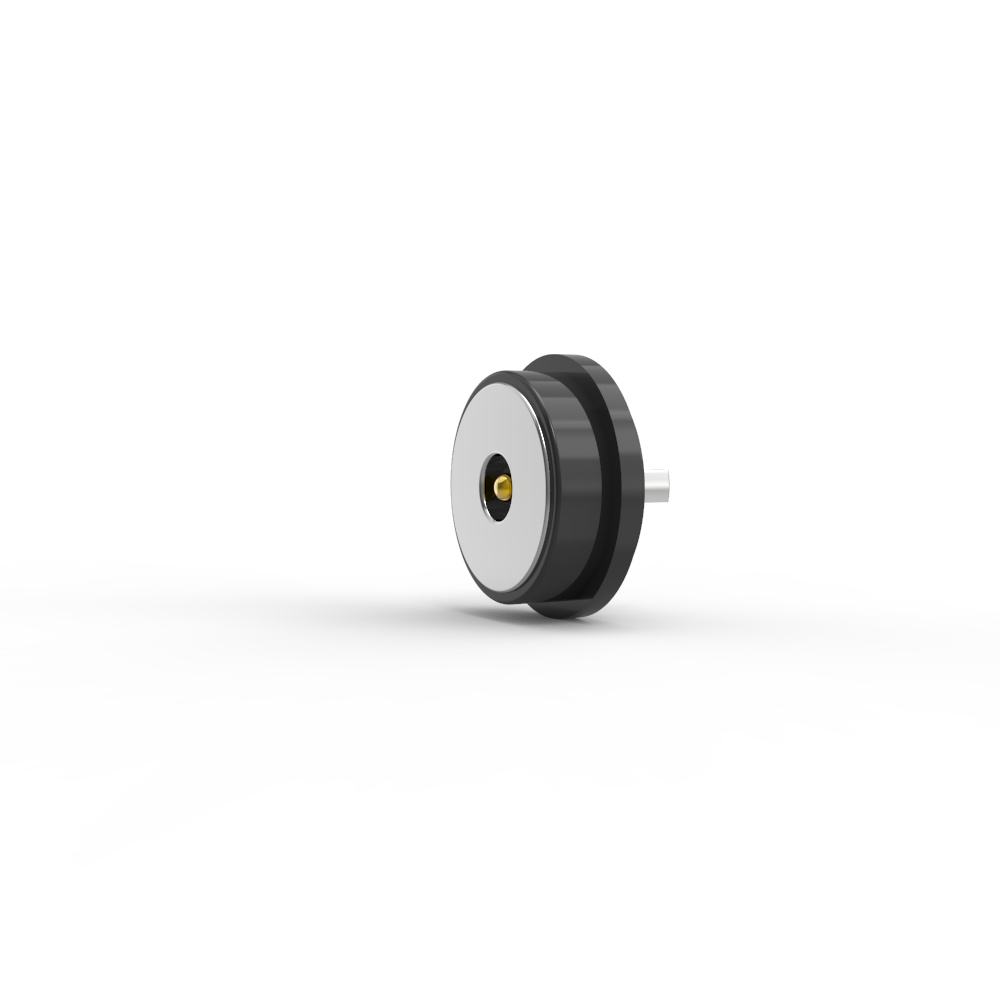

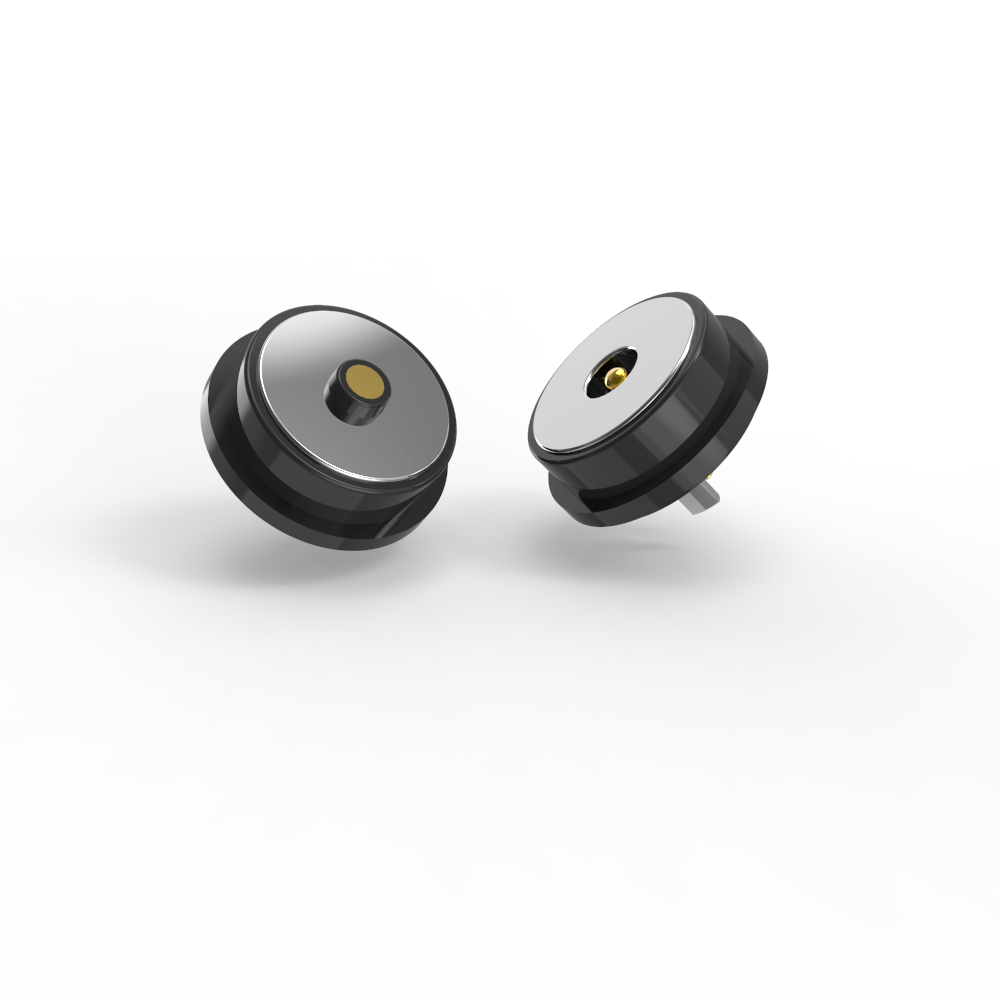

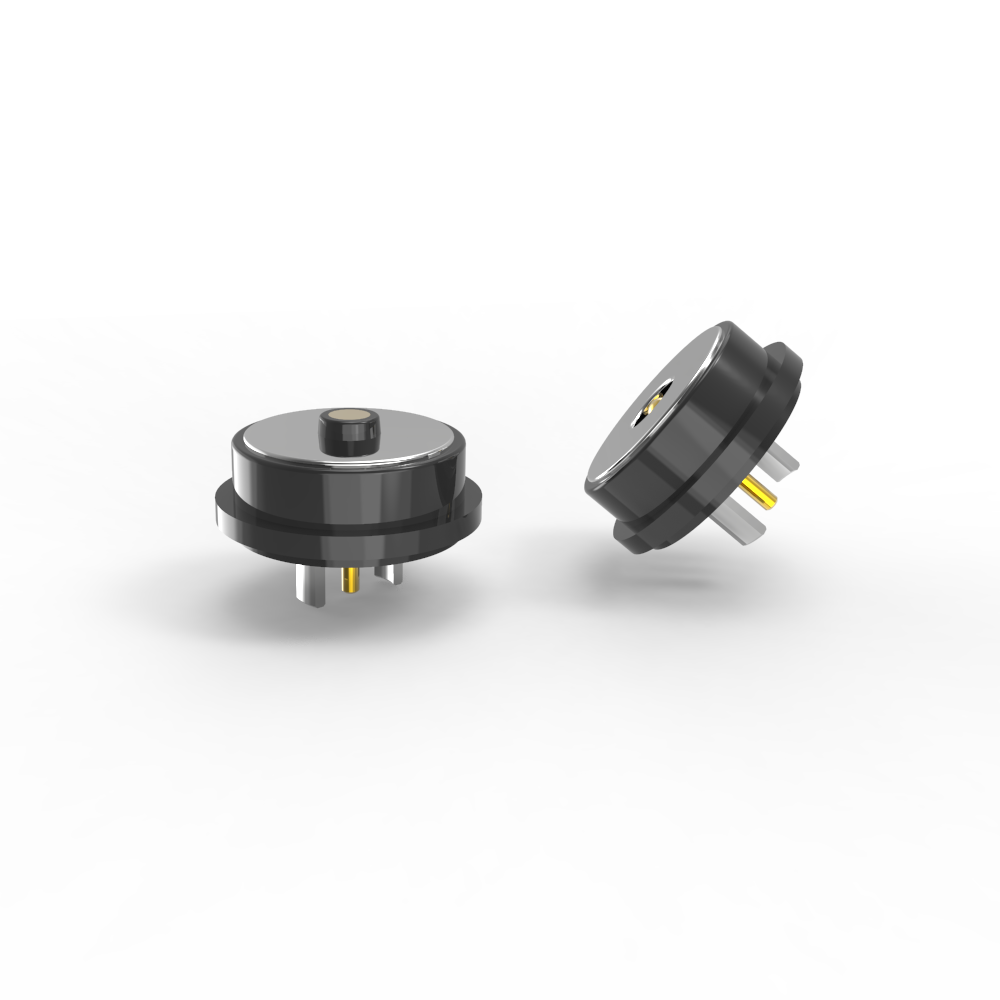

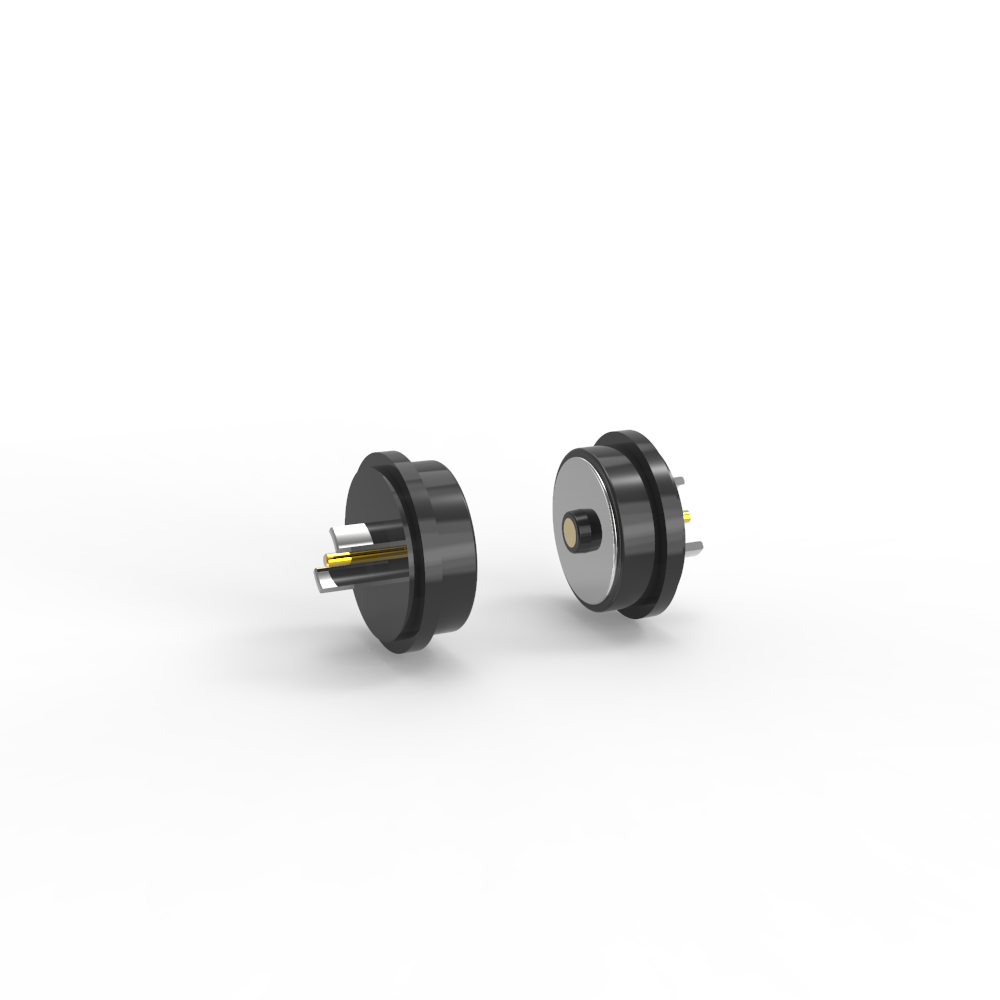

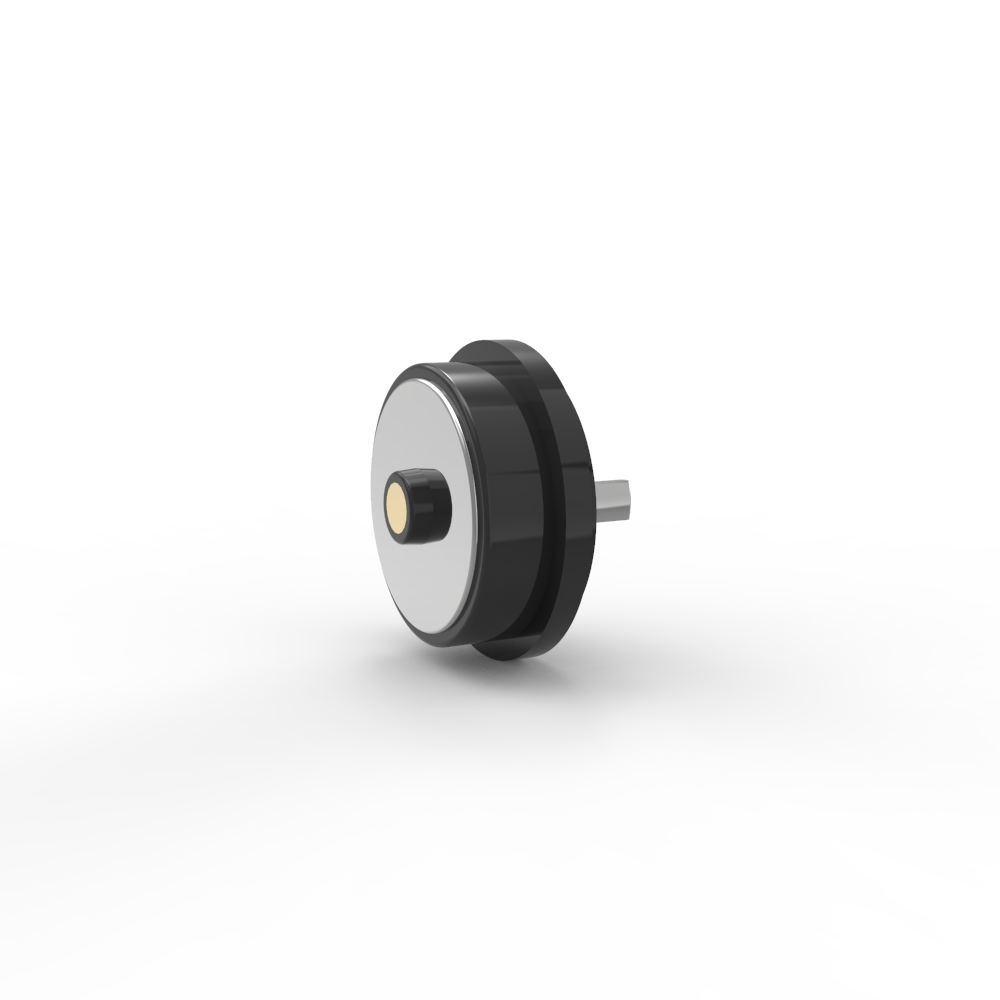

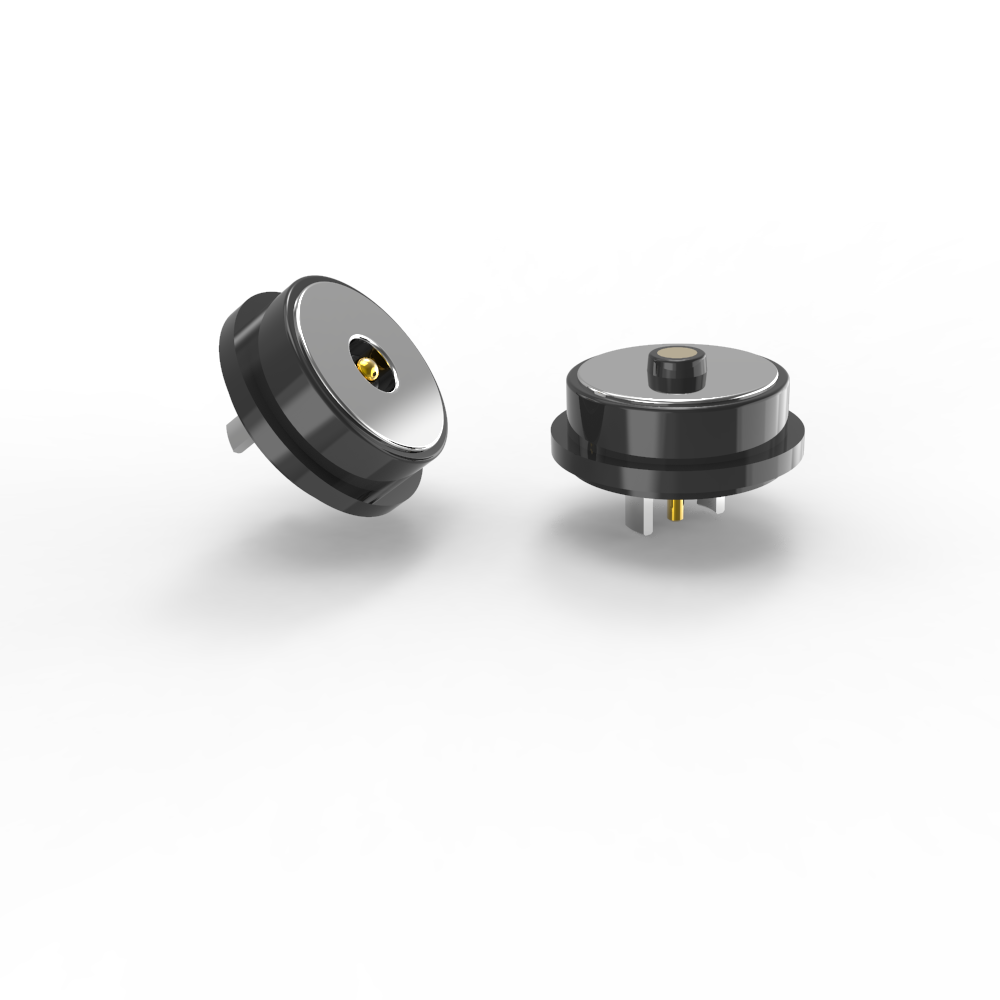

Đầu nối từ tính tròn đen 10.0mm đực cái cho thiết bị điện tử

Đầu nối từ tính đực cái tròn màu đen 10.0mm cho thiết bị điện tử.

UPE là nhà sản xuất đầu nối từ tính & đầu nối cáp từ tính chuyên nghiệp.

Chúng tôi có các nhà thiết kế chuyên nghiệp của riêng mình để đáp ứng bất kỳ yêu cầu nào của bạn và cung cấp dịch vụ tùy chỉnh đầu nối từ tính. Các sản phẩm và giải pháp đầu nối chân pogo từ tính khác nhau có thể được thiết kế theo nhu cầu khác nhau của khách hàng.

Tất cả các vật liệu đầu nối từ tính tuân thủ RoHS & REACH.

Tất cả các đầu nối từ tính đã vượt qua 100% Kiểm tra Ngắn mạch & Mạch hở.

Phần Đầu nối từ tính đực

...Vật liệu:

Piston: Không chứa chì C6801, mạ 5U" Tối thiểu Au trên 60~100U"Ni;
Thân: Không chứa chì C6801, mạ 5U" Tối thiểu Au trên 60~100U"Ni;
Lò xo: SUS 304 mạ 1U"Au;
Vỏ: Đen HTN+30%GF UL94 V-0;
Vỏ: Không chứa chì C6801 Mạ Ni;
Nam châm: NdFeB N52 Mạ Ni
...Cơ khí:
Lực lò xo: 70g±20g, ở hành trình làm việc 1.0mm.
Hành trình đầy đủ: 1.2mm.
Tuổi thọ cơ học: Tối thiểu 50000 chu kỳ.
...Điện:
Điện áp: 12.0 V.
Dòng điện: 3.0 A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48H.
..& Kích thước kiểm tra chính.
… Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Hàn bảng PCB cắm vào;
2. Hình thành và bao bọc sau khi hàn dây;
3. Có thể thêm một đầu cuối chuyển của bảng PCB đó;
4. Đúc ép phun khuôn nhúng;
5. Dây có thể được liên kết trực tiếp.

Phần Đầu nối từ tính cái

...Vật liệu:
PIN: Không chứa chì C6801, mạ 5U" Tối thiểu Au trên 60~100U"Ni;
Vỏ: Đen HTN+30%GF UL94 V-0;
Vỏ: Không chứa chì C6801 Mạ Ni;
Nam châm: NdFeB N52 Mạ Ni
....Điện:
Điện áp: 12.0 V.
Dòng điện: 3.0 A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48H.
...& Kích thước kiểm tra chính.
… Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Hàn bảng PCB cắm vào;
2. Hình thành và bao bọc sau khi hàn dây;
3. Có thể thêm một đầu cuối chuyển của bảng PCB đó;
4. Đúc ép phun khuôn nhúng;
5. Dây có thể được liên kết trực tiếp.

Thông số Đầu nối từ tính DC:

Bản vẽ kỹ thuật Đầu nối từ tính đực tròn

Bản vẽ kỹ thuật Đầu nối từ tính cái tròn

Bố cục PCB:

Ưu điểm của Đầu nối từ tính:

●Thiết kế nhân bản về trải nghiệm kết nối hấp thụ tự động;

●Chống rơi nhân bản: dễ dàng tháo ra khỏi giao diện sạc, và không dễ tháo thiết bị;

●Thời gian sử dụng: lên đến 100.000-200.000 chu kỳ;

●Thiết kế chống thấm nước: đầu cái của thiết bị có thể chống bụi và chống thấm nước (IPX8);

●Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được dòng điện lớn;

●Hình thức của đầu nối từ tính có thể được kết hợp theo thiết kế của thiết bị ứng dụng của khách hàng;

●Thiết kế cấu trúc chống đoản mạch sản phẩm và an toàn;

●Thực hiện truyền tín hiệu tần số cao, có thể thay thế chức năng USB2.0 HDMI 1.3 truyền tín hiệu Video&Audio truyền thống

Ứng dụng sản phẩm đầu nối từ tính:

1.Thiết bị đeo được, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo được, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc, kết nối đầu dây từ tính

2. Thiết bị y tế, thiết bị không dây, thiết bị truyền thông dữ liệu, thiết bị viễn thông, Thiết bị tự động hóa và công nghiệp, thiết bị nghe nhìn

3. Hàng không, điện tử hàng không vũ trụ, thông tin liên lạc quân sự

4. Ô tô, điều hướng ô tô, thiết bị kiểm tra và đo lường

5. Điện tử tiêu dùng (điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)

Tại sao UPE nên là đối tác của bạn?

1. Dịch vụ tùy chỉnh chuyên nghiệp

2. Khả năng sản xuất mẫu nhanh

3. Hệ thống kiểm soát chất lượng nghiêm ngặt

4. Xử lý bằng các thành phần nhập khẩu

5. Thiết bị kiểm tra có độ chính xác cao

6. Quy trình kiểm soát chi phí hợp lý

7. Tiêu chuẩn môi trường sản phẩm

Cách đặt hàng Đầu nối từ tính của bạn với UPE

1. Gửi Yêu cầu của Bạn

Liên hệ với nhóm bán hàng của chúng tôi qua:

Email: [union@upetech.net]

Điện thoại: [+86 13434524996]

Mẫu trực tuyến: [www.pogopinsconnector.com]

Cung cấp chi tiết:

✔ Ứng dụng (ví dụ: y tế, ô tô, điện tử tiêu dùng)

✔ Loại đầu nối (ví dụ: chân pogo từ tính, cáp sạc)

✔ Thông số kỹ thuật (điện áp, dòng điện, kích thước, xếp hạng chống thấm nước, v.v.)

✔ Số lượng & thời gian giao hàng

2. Nhận Giải pháp Tùy chỉnh (Nếu Cần)

Các kỹ sư của chúng tôi sẽ xem xét nhu cầu của bạn và đề xuất thiết kế tùy chỉnh (nếu cần).

Chúng tôi sẽ chia sẻ các mô hình 3D, mẫu hoặc bản vẽ kỹ thuật để phê duyệt.

Thời hạn thanh toán:

Đặt cọc 50% (Trả trước): Bao gồm chi phí sản xuất (vật liệu, nhân công).

Số dư 50% (Thanh toán trước khi giao hàng): Đảm bảo kiểm soát chất lượng và cam kết từ cả hai bên.

Phương thức thanh toán:

T/T (Chuyển khoản ngân hàng), PayPal, Ngân hàng OCBC

Đề xuất:

Sử dụng PayPal cho các mẫu (an toàn hơn).

Sử dụng T/T cho các đơn hàng số lượng lớn (phí thấp hơn).

Thời gian giao hàng mẫu: Mẫu hàng tồn kho 2-3 ngày làm việc/mẫu tùy chỉnh 5-7 ngày làm việc

Thời gian giao hàng sản xuất:10-15 ngày làm việc

Sản xuất cho: Châu Mỹ, Châu Âu, Châu Á, Nam Phi

Điều khoản thương mại: EXW

Vận chuyển: Đường hàng không, Đường biển, Chuyển phát nhanh

Dịch vụ: Chất lượng cao với giá cả hợp lý, dịch vụ OEM, bất kỳ kích thước, màu sắc, thiết kế đặc biệt nào đều được chấp nhận
