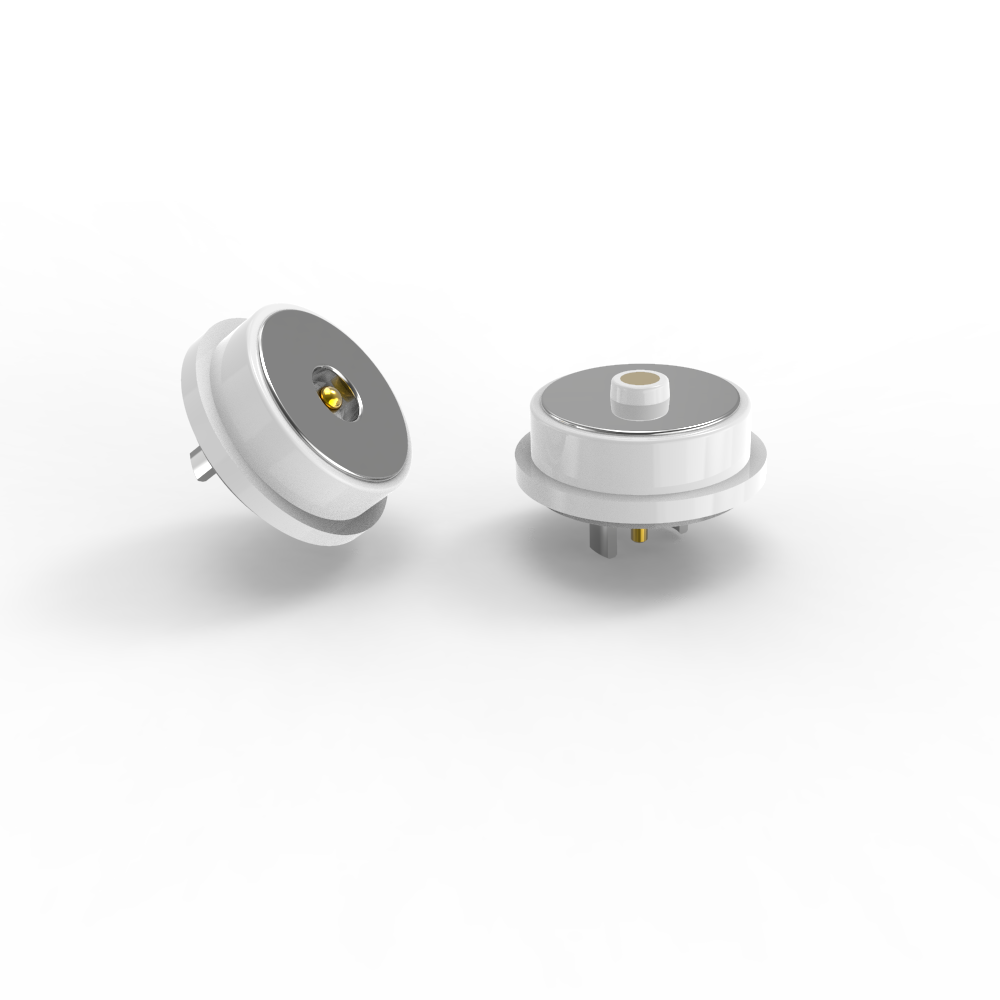

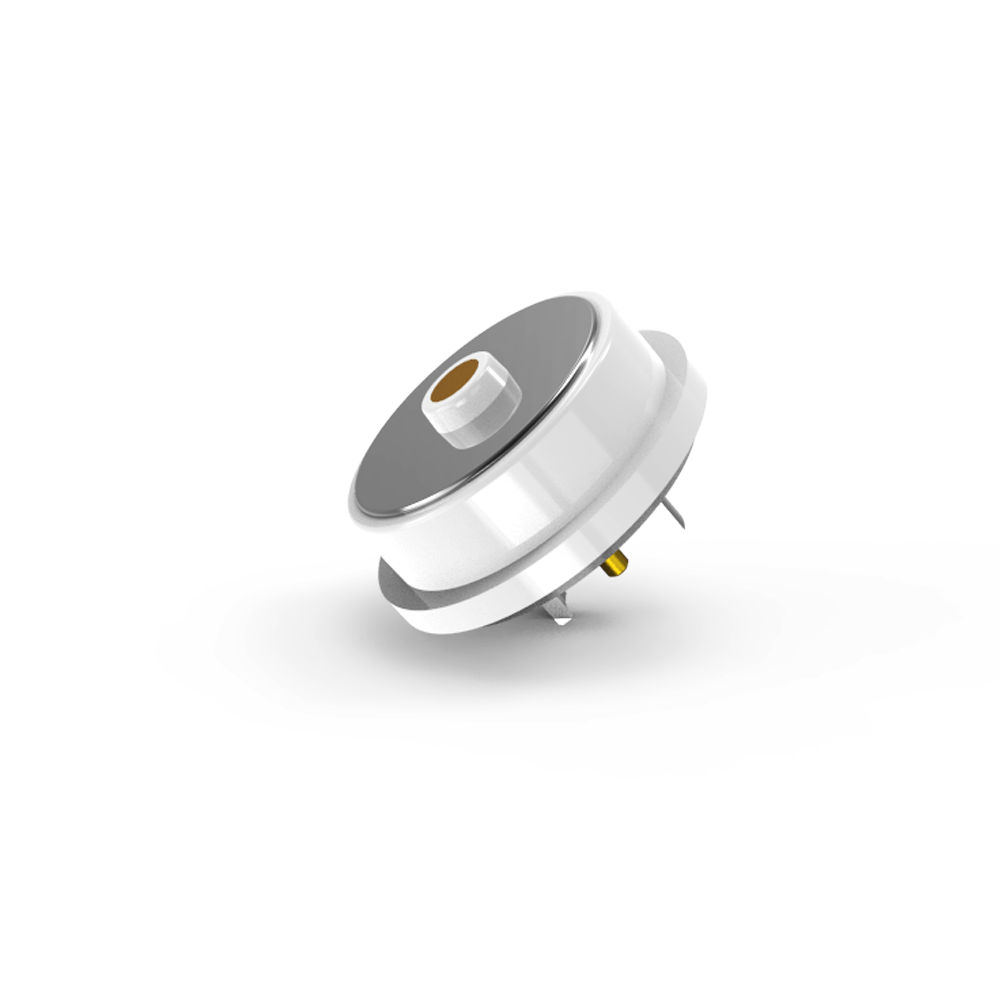

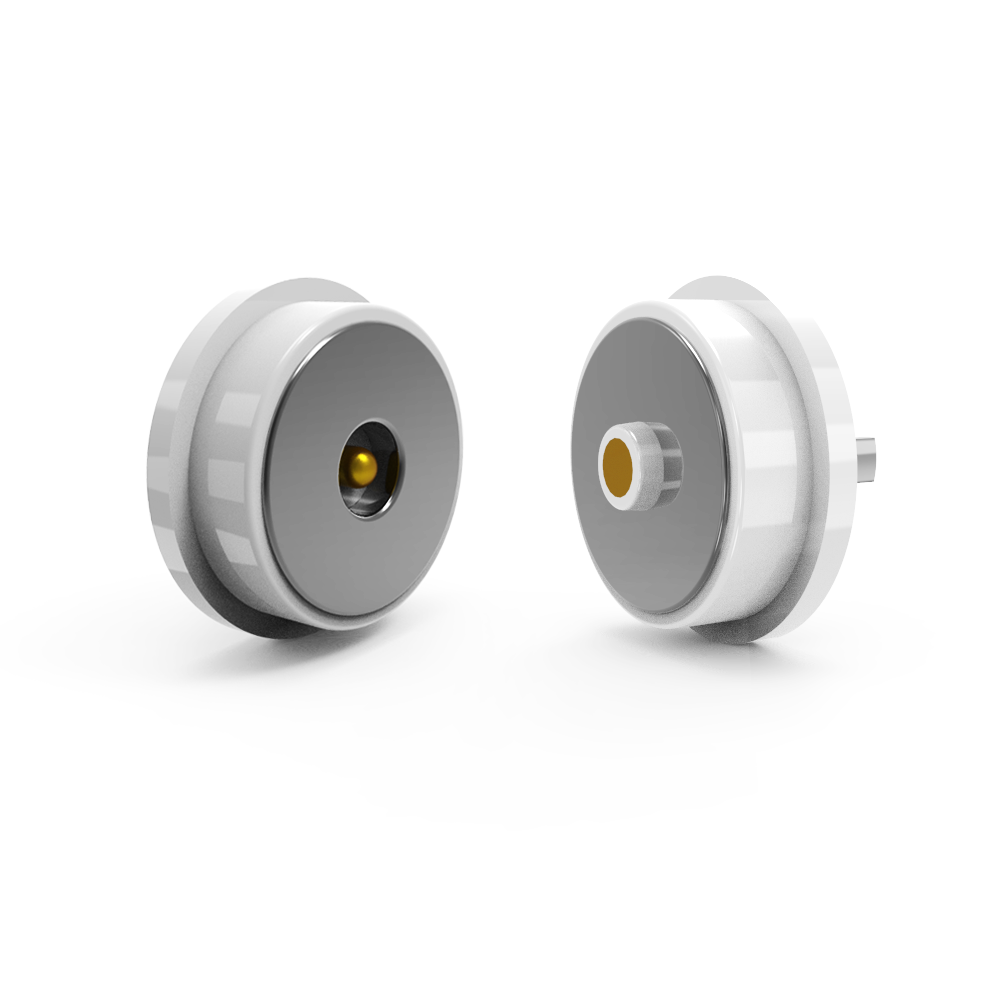

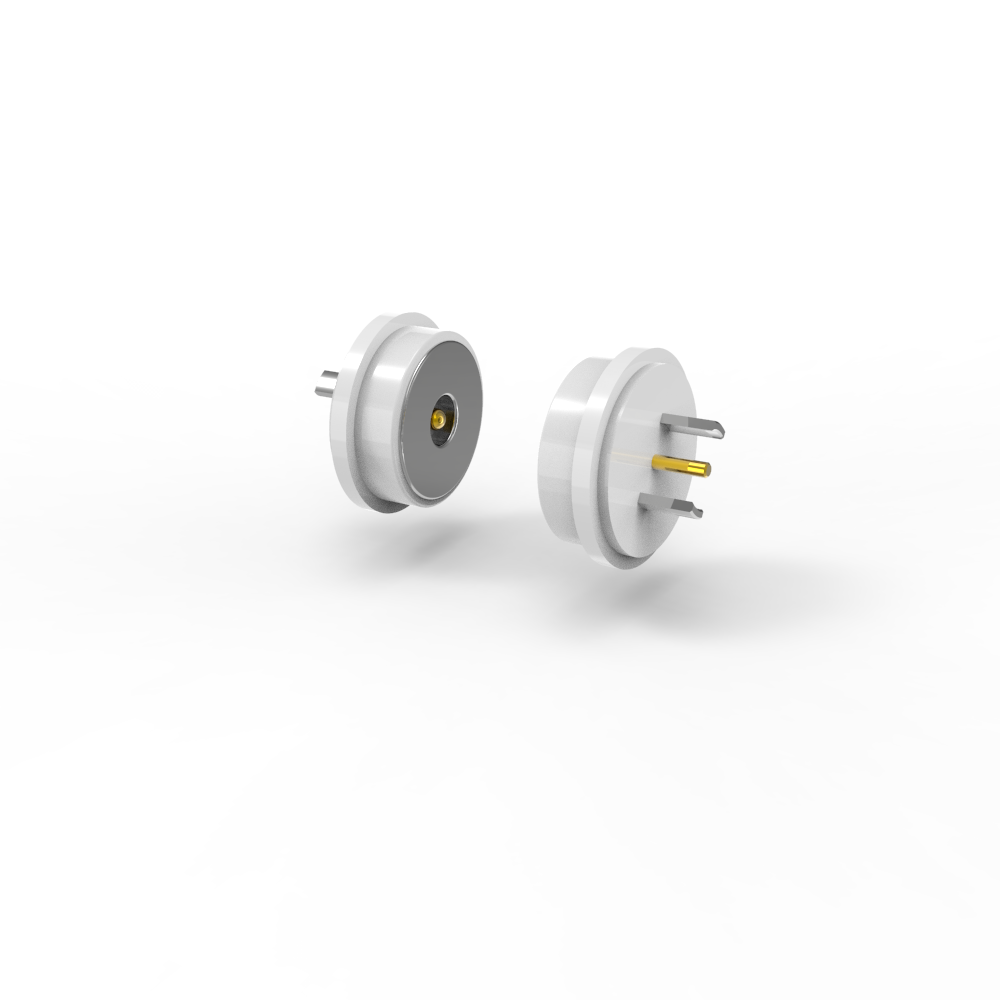

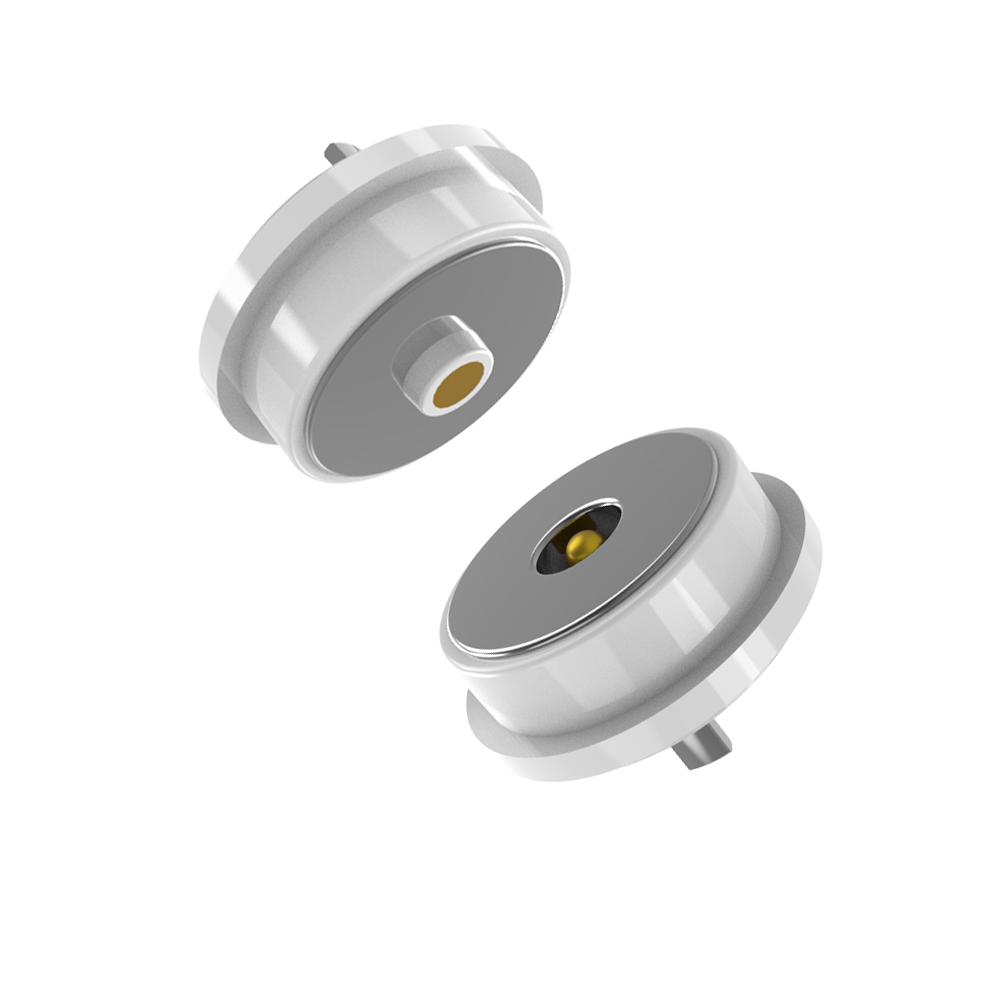

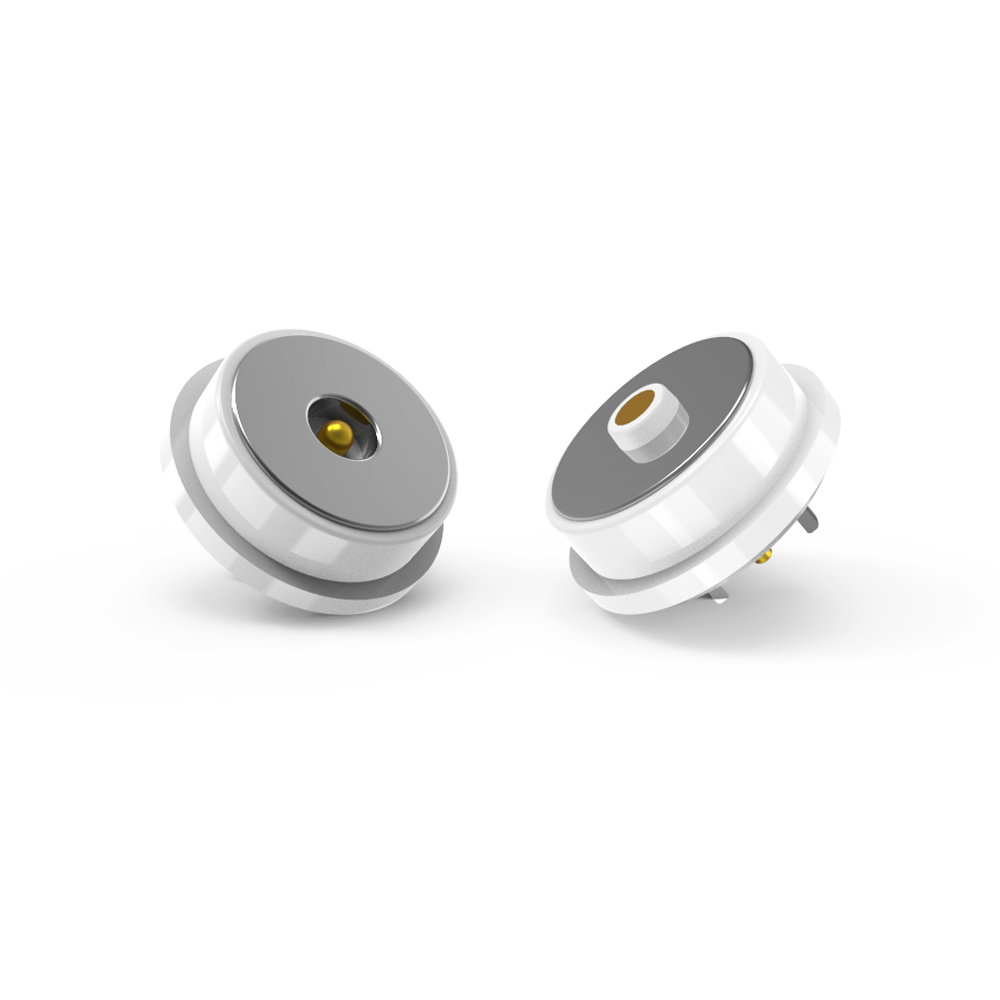

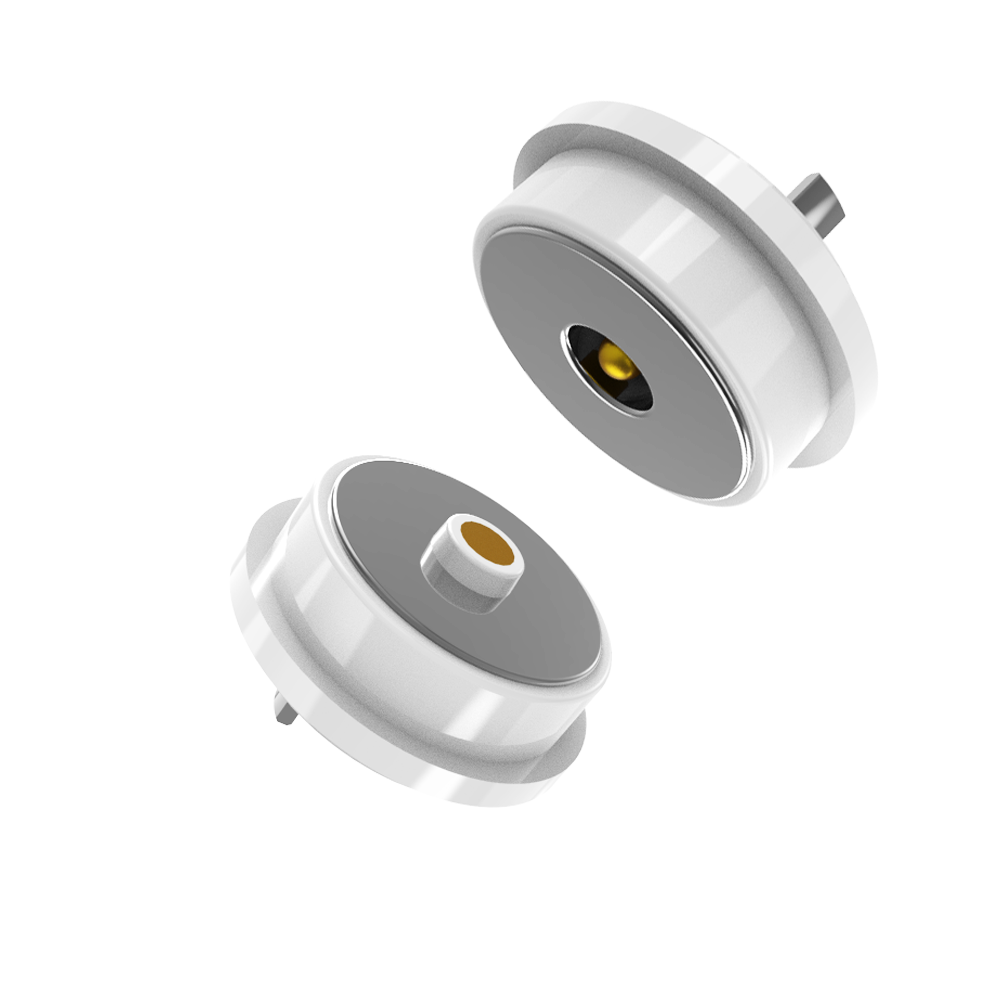

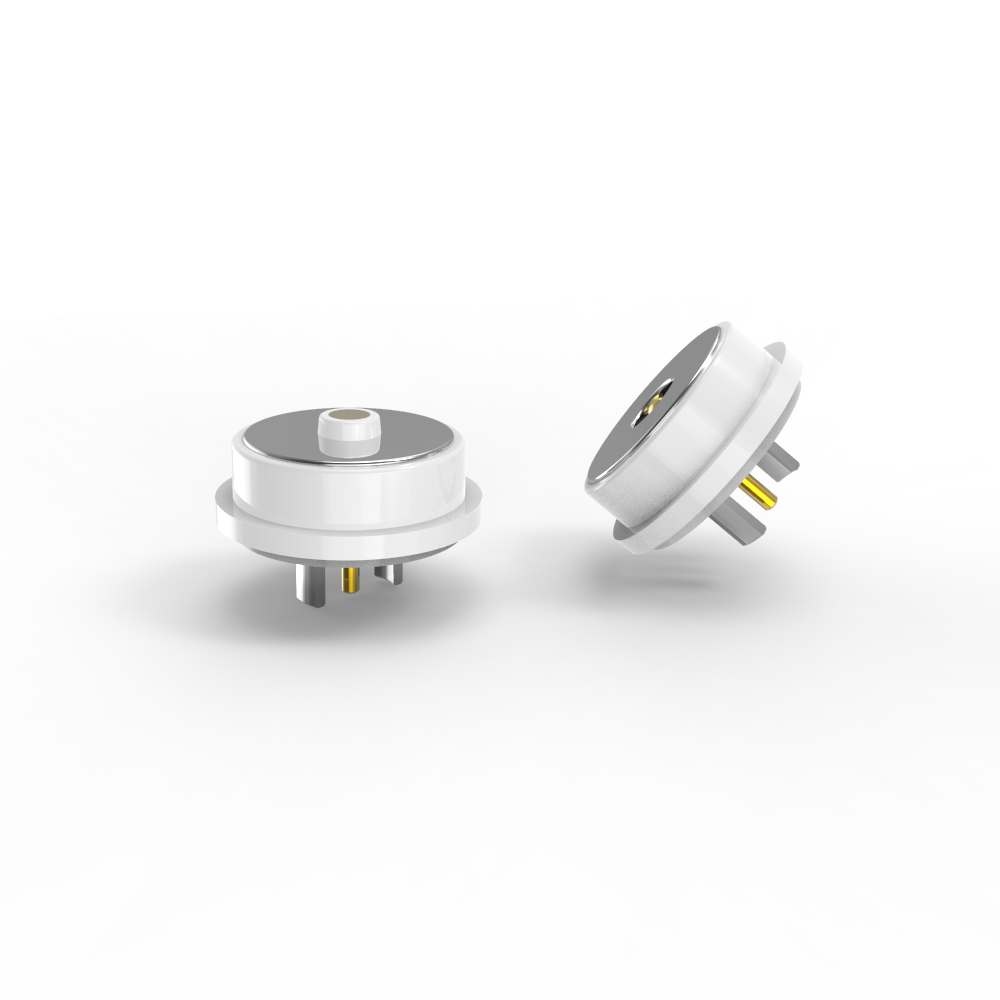

Đầu nối nam và nữ từ tính hình tròn màu trắng đường kính 10.0mm, chịu tải 3A

Đầu nối từ tính đực và cái hình tròn màu trắng đường kính 10.0mm với 3A.

UPE là nhà sản xuất đầu nối từ tính & đầu nối cáp từ tính chuyên nghiệp.

Chúng tôi có các nhà thiết kế chuyên nghiệp của riêng mình để đáp ứng bất kỳ yêu cầu nào của bạn và cung cấp dịch vụ tùy chỉnh đầu nối từ tính. Các sản phẩm và giải pháp đầu nối chân pogo từ tính khác nhau có thể được thiết kế theo nhu cầu khác nhau của khách hàng.

Tất cả các vật liệu đầu nối từ tính đều tuân thủ RoHS & REACH.

Tất cả các đầu nối từ tính đã vượt qua 100% Kiểm tra Ngắn mạch & Mạch hở.

Phần Đầu nối từ tính đực

...Vật liệu:

Piston: Không chì C6801, mạ 5U" Tối thiểu Au trên 60~100U"Ni;
Thân: Không chì C6801, mạ 5U" Tối thiểu Au trên 60~100U"Ni;
Lò xo: SUS 304 mạ 1U"Au;
Vỏ: Trắng LCP+30%GF UL94 V-0;
Vỏ: Không chì C6801 Mạ Ni;
Nam châm: NdFeB N52 Mạ Ni
...Cơ khí:
Lực lò xo: 70g±20g, ở hành trình làm việc 1.0mm.
Hành trình đầy đủ: 1.2mm.
Tuổi thọ cơ học: Tối thiểu 50000 chu kỳ.
...Điện:
Điện áp: 12.0 V.
Dòng điện: 3.0 A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48H.
..& Kích thước kiểm tra chính.
… Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Hàn bảng PCB cắm vào;
2. Tạo hình và đóng gói sau khi hàn dây;
3. Có thể thêm một đầu nối chuyển của bảng PCB đó;
4. Đúc ép phun khuôn nhúng;
5. Dây có thể được liên kết trực tiếp.

Phần Đầu nối từ tính cái

...Vật liệu:
PIN: Không chì C6801, mạ 5U" Tối thiểu Au trên 60~100U"Ni;
Vỏ: Trắng LCP+30%GF UL94 V-0;
Vỏ: Không chì C6801 Mạ Ni;
Nam châm: NdFeB N52 Mạ Ni
....Điện:
Điện áp: 12.0 V.
Dòng điện: 3.0 A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48H.
...& Kích thước kiểm tra chính.
… Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Hàn bảng PCB cắm vào;
2. Tạo hình và đóng gói sau khi hàn dây;
3. Có thể thêm một đầu nối chuyển của bảng PCB đó;
4. Đúc ép phun khuôn nhúng;
5. Dây có thể được liên kết trực tiếp.

Thông số Đầu nối từ tính DC:

Bản vẽ kỹ thuật Đầu nối từ tính đực hình tròn

Bản vẽ kỹ thuật Đầu nối từ tính cái hình tròn

Bố cục PCB:

Ưu điểm của Đầu nối từ tính:

●Thiết kế nhân bản về trải nghiệm kết nối hấp thụ tự động;

●Chống rơi nhân bản: dễ dàng tháo ra khỏi giao diện sạc, và không dễ tháo thiết bị;

●Thời gian sử dụng: lên đến 100.000-200.000 chu kỳ;

●Thiết kế chống thấm nước: đầu cái của thiết bị có thể chống bụi và chống thấm nước (IPX8);

●Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền dòng điện lớn;

●Hình thức của đầu nối từ tính có thể được kết hợp theo thiết kế của thiết bị ứng dụng của khách hàng;

●Thiết kế cấu trúc chống đoản mạch sản phẩm và an toàn;

●Nhận ra việc truyền tín hiệu tần số cao, có thể thay thế chức năng USB2.0 HDMI 1.3 truyền tín hiệu Video&Audio truyền thống

●Các đầu nối cái tiết kiệm không gian và bộ điều hợp PCB có thể đạt được các kết nối kiểu pogo và SMT DIP patch cord

●Cấp độ chống ăn mòn tuyệt vời (48H-120H) đáp ứng các yêu cầu sử dụng trong môi trường khắc nghiệt

●Giao diện có thể mở rộng tuyệt vời, có thể triển khai (Tín hiệu nguồn, Video Audio, Jack, v.v.)

●Thời gian phát triển ngắn, chi phí làm khuôn thấp và phù hợp để tùy chỉnh

Ứng dụng sản phẩm đầu nối từ tính:

1. Hàng không vũ trụ, thiết bị y tế, thiết bị điện tử trên ô tô, thiết bị gia dụng nhỏ, thiết bị công nghiệp tự động, thiết bị truyền thông dữ liệu, thiết bị kiểm tra công nghiệp, thiết bị không dây, xe thông minh di chuyển theo dõi
2: Thiết bị thực tế ảo (VR), thiết bị bay không người lái, thiết bị robot thông minh
3: Sản phẩm đeo thông minh, sản phẩm định vị thông minh (đồng hồ thông minh cho trẻ em, vòng đeo tay thông minh, điện thoại di động đeo được, tai nghe Bluetooth, v.v.)
4: Thiết bị gia đình thông minh, thiết bị đầu cuối cầm tay thông minh, thiết bị vệ sinh thông minh, thiết bị thể thao ngoài trời thông minh, thiết bị vật lý trị liệu và làm đẹp thông minh
5: Điện tử tiêu dùng, thiết bị gia dụng nhỏ (máy in, điện thoại thông minh, máy tính, máy ảnh, thiết bị nghe nhìn, PDA)

Tại sao UPE nên là đối tác của bạn?

1. Khả năng thiết kế và phát triển độc lập của nhóm R & D, có thể được tùy chỉnh với sự phát triển sản phẩm; bạn chỉ cần có ID, chúng tôi sẽ làm phần còn lại cho bạn, phát triển miễn phí, thời gian R & D 3-5 ngày làm việc.

2. Các dự án sản phẩm lựa chọn đa chương trình, kết nối hình tròn, hình vuông, hình chữ nhật, hình dạng với việc sử dụng linh hoạt để đạt được vẻ ngoài đẹp mắt, tiết kiệm không gian, dễ cắm, lực từ có thể đạt 1N đến 30N.

3. Cách kết nối: nam châm với nam châm, nam châm với hợp kim, nam châm với tấm sắt, v.v., để đáp ứng các cấu trúc và ứng dụng khác nhau, tránh nhiễu từ trường, sử dụng nam châm NdFeB, nó có thể giữ lực từ mãi mãi.

Cách đặt hàng Đầu nối từ tính của bạn với UPE

1. Gửi Yêu cầu của Bạn

Liên hệ với nhóm bán hàng của chúng tôi qua:

Email: [union@upetech.net]

Điện thoại: [+86 13434524996]

Mẫu trực tuyến: [www.pogopinsconnector.com]

Cung cấp chi tiết:

✔ Ứng dụng (ví dụ: y tế, ô tô, điện tử tiêu dùng)

✔ Loại đầu nối (ví dụ: chân pogo từ tính, cáp sạc)

✔ Thông số kỹ thuật (điện áp, dòng điện, kích thước, xếp hạng chống thấm nước, v.v.)

✔ Số lượng & thời gian giao hàng

2. Nhận Giải pháp Tùy chỉnh (Nếu Cần)

Các kỹ sư của chúng tôi sẽ xem xét nhu cầu của bạn và đề xuất thiết kế tùy chỉnh (nếu cần).

Chúng tôi sẽ chia sẻ các mô hình 3D, mẫu hoặc bản vẽ kỹ thuật để phê duyệt.

Thời hạn thanh toán:

Đặt cọc 50% (Trả trước): Bao gồm chi phí sản xuất (vật liệu, nhân công).

Số dư 50% (Thanh toán trước khi giao hàng): Đảm bảo kiểm soát chất lượng và cam kết từ cả hai bên.

Phương thức thanh toán:

T/T (Chuyển khoản ngân hàng), PayPal, Ngân hàng OCBC

Đề xuất:

Sử dụng PayPal cho các mẫu (an toàn hơn).

Sử dụng T/T cho các đơn đặt hàng số lượng lớn (phí thấp hơn).

Thời gian giao hàng mẫu: Mẫu hàng tồn kho 2-3 ngày làm việc/mẫu tùy chỉnh 5-7 ngày làm việc

Thời gian giao hàng sản xuất:10-15 ngày làm việc

Sản xuất cho:Châu Mỹ, Châu Âu, Châu Á, Nam Phi

Điều khoản thương mại: EXW

Vận chuyển: Đường hàng không, Đường biển, Chuyển phát nhanh

Dịch vụ: Chất lượng cao với giá cả hợp lý, dịch vụ OEM, mọi kích thước, màu sắc, thiết kế đặc biệt đều được chấp nhận
