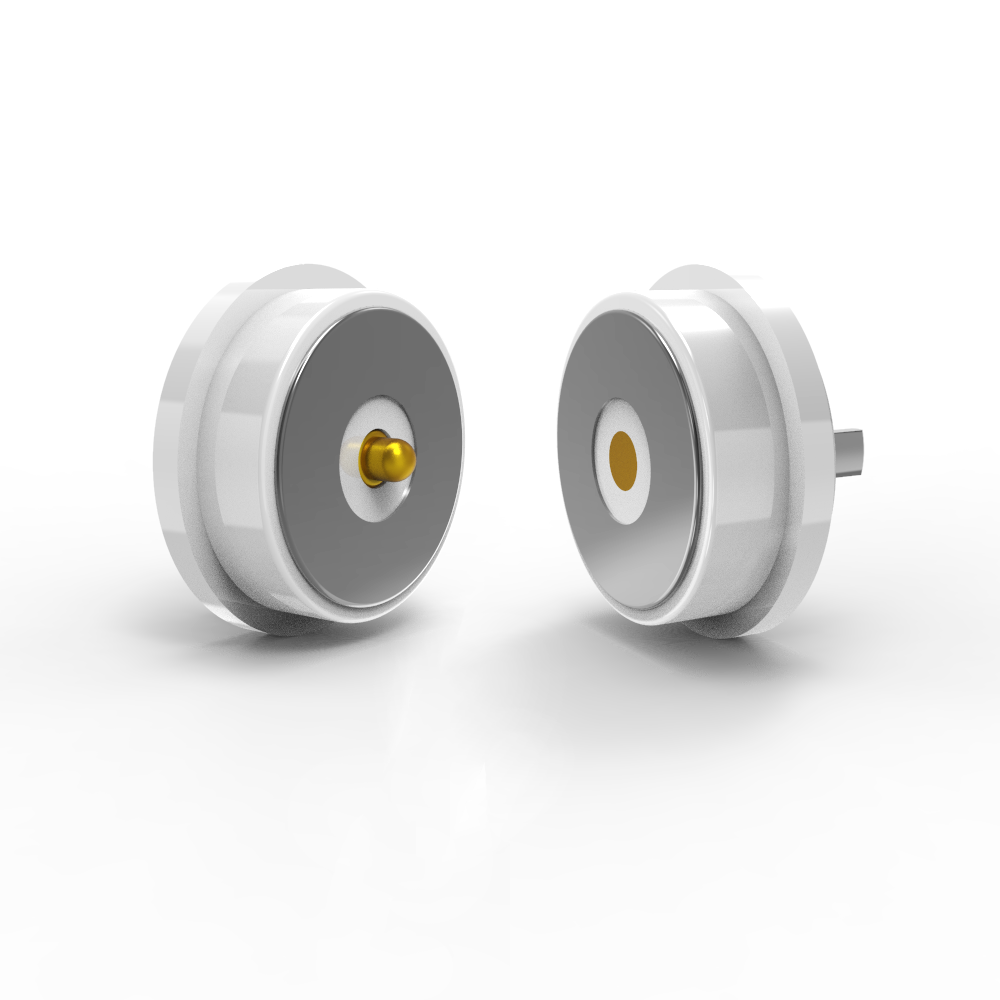

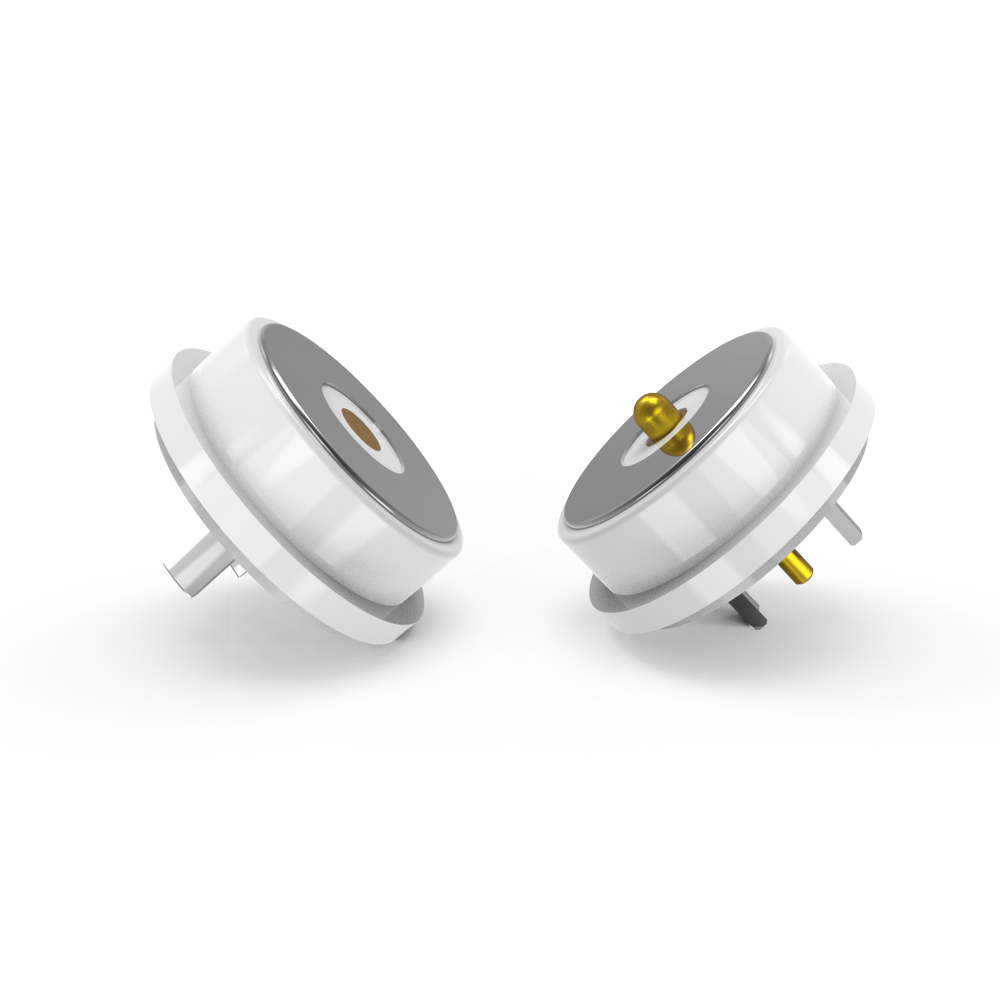

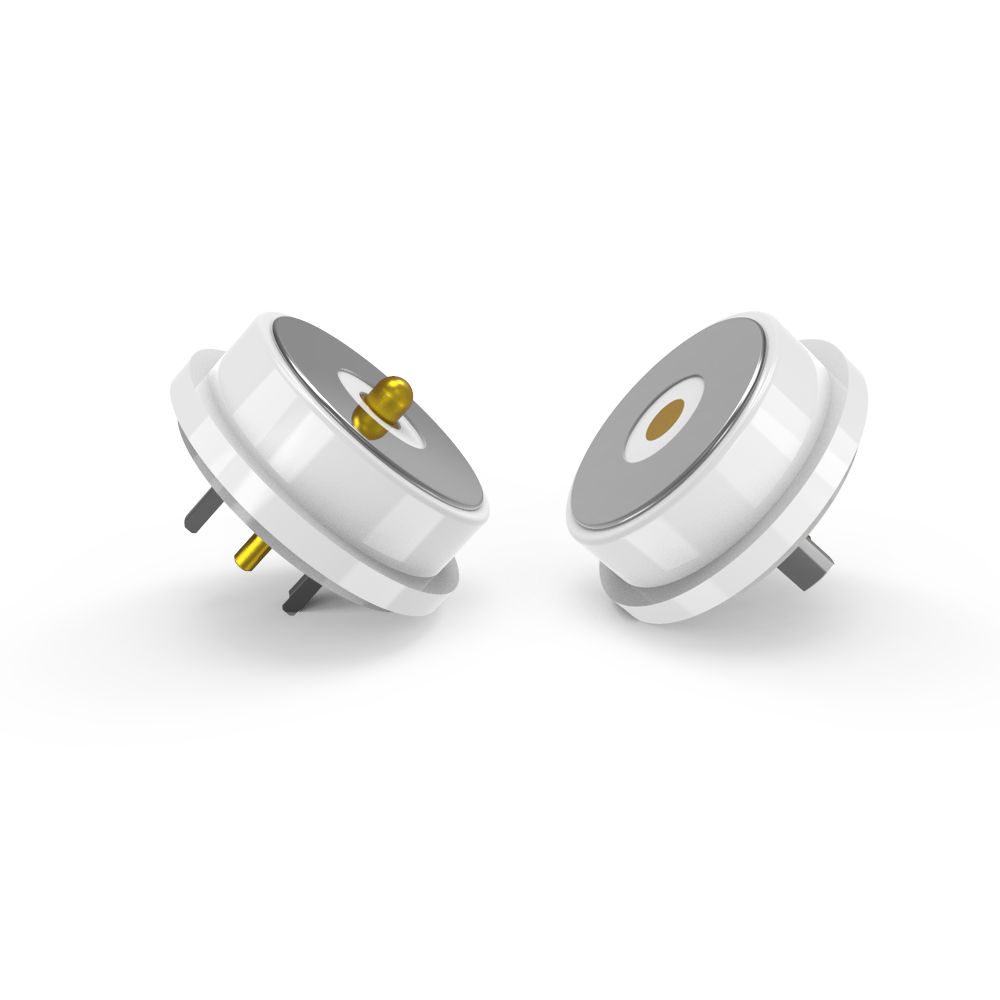

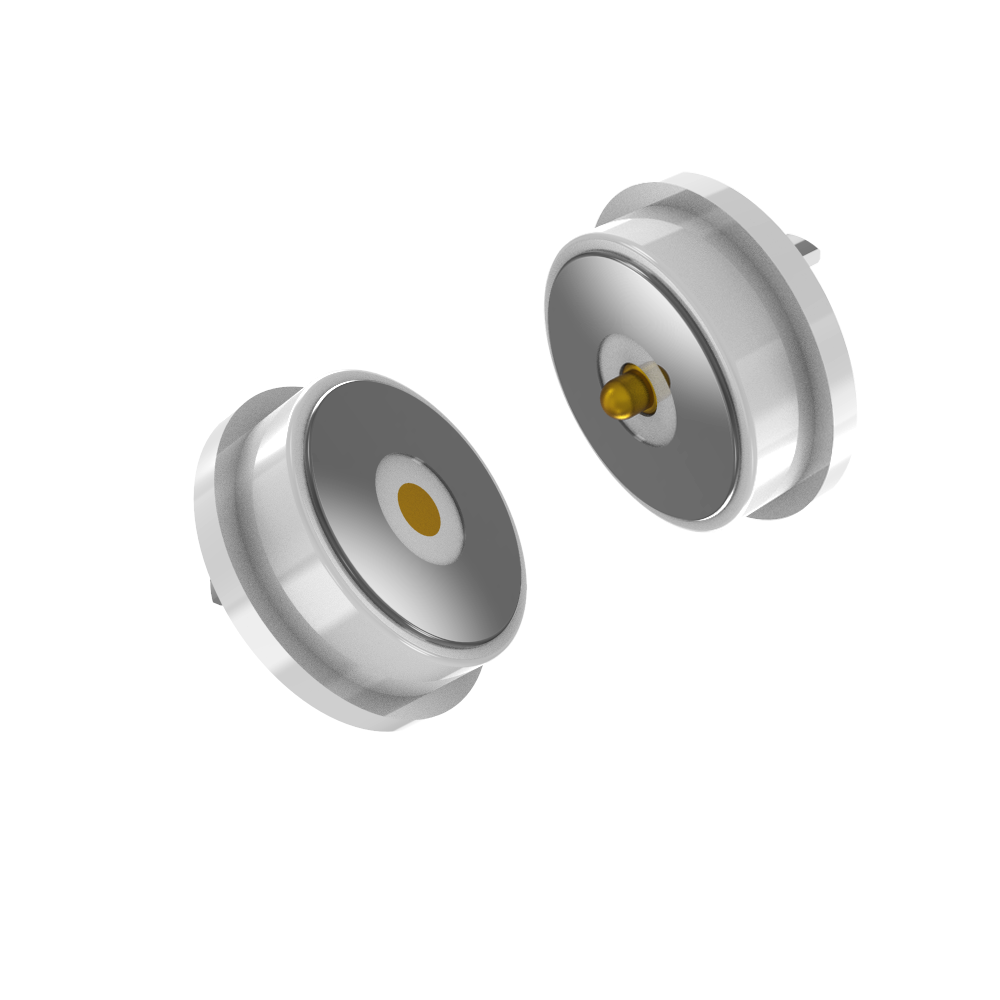

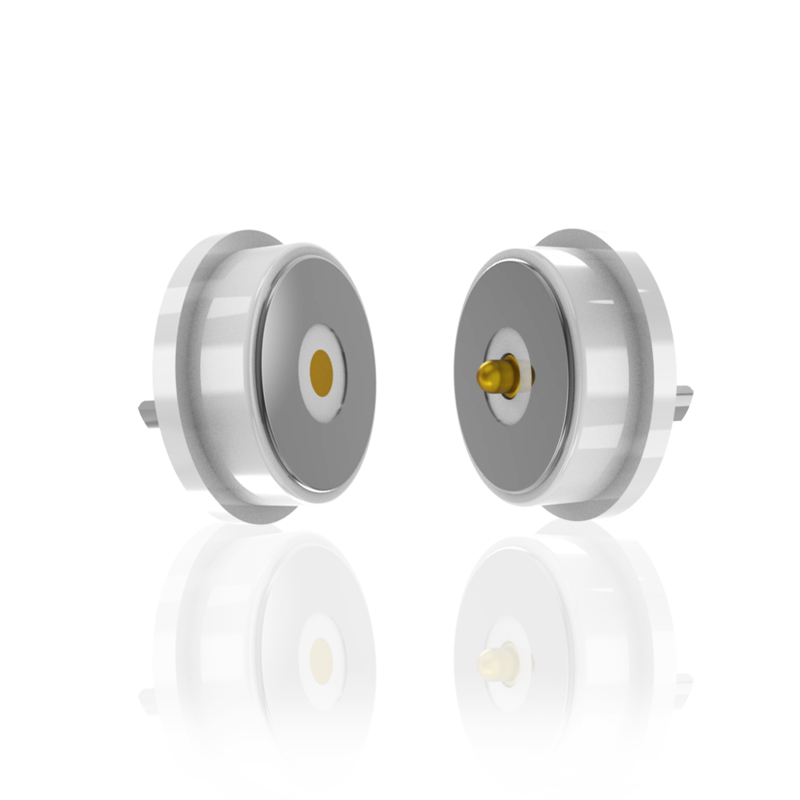

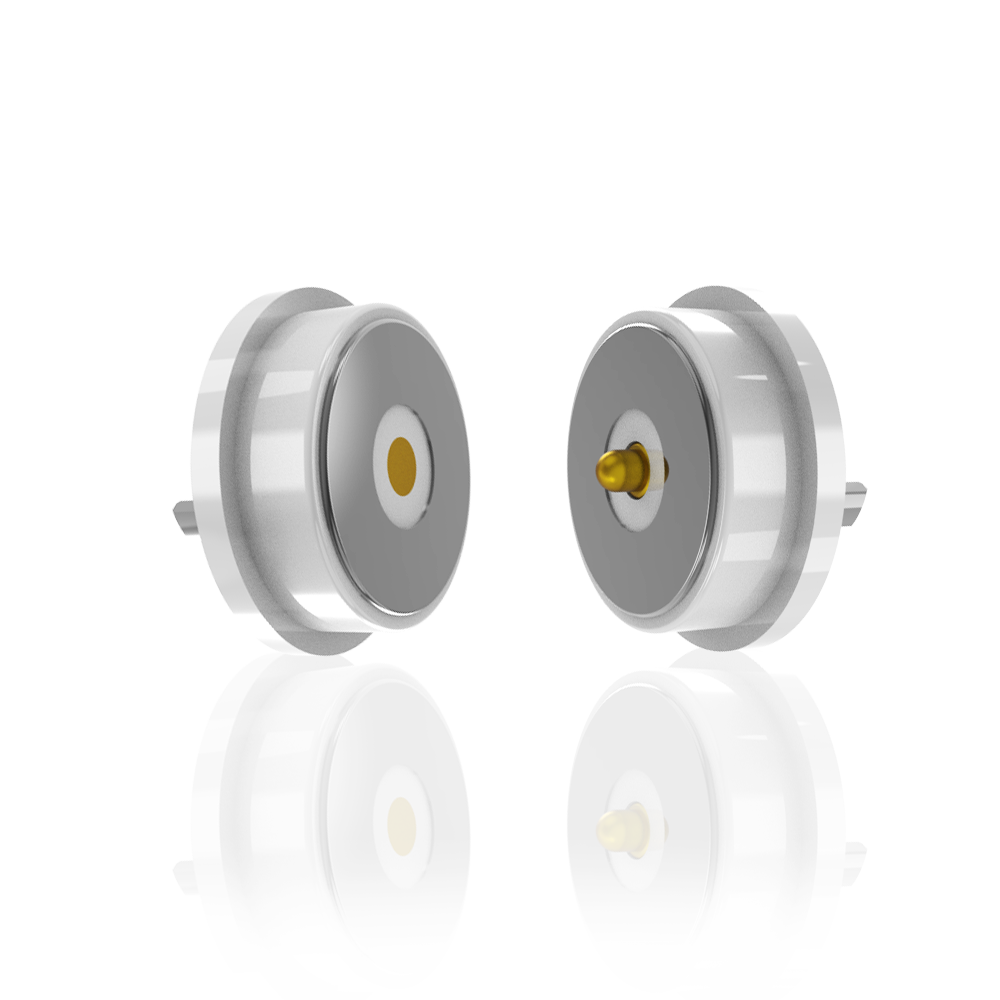

Đầu nối chân pogo từ tính đực và cái tròn 10.0mm cho khóa thông minh

10.0mm vòng nam và nữ kết nối chân ngón từ tính cho khóa kín thông minh.

UPE thiết kế chuyên nghiệp và sản xuất kết nối từ tính, kết nối cáp từ tính cho khách hàng.
Bạn chỉ cần cung cấp cho chúng tôi ID của bạn và mô tả sản phẩm của bạn ứng dụng với yêu cầu của bạn cho chúng tôi,sau đó kỹ sư của chúng tôi sẽ cung cấp cho bạn đề xuất và chúng tôi cũng có thể giúp bạn để hoàn thành thiết kế sản phẩm của bạn, hoặc UPE thiết kế nó cho bạn nếu bạn cần.

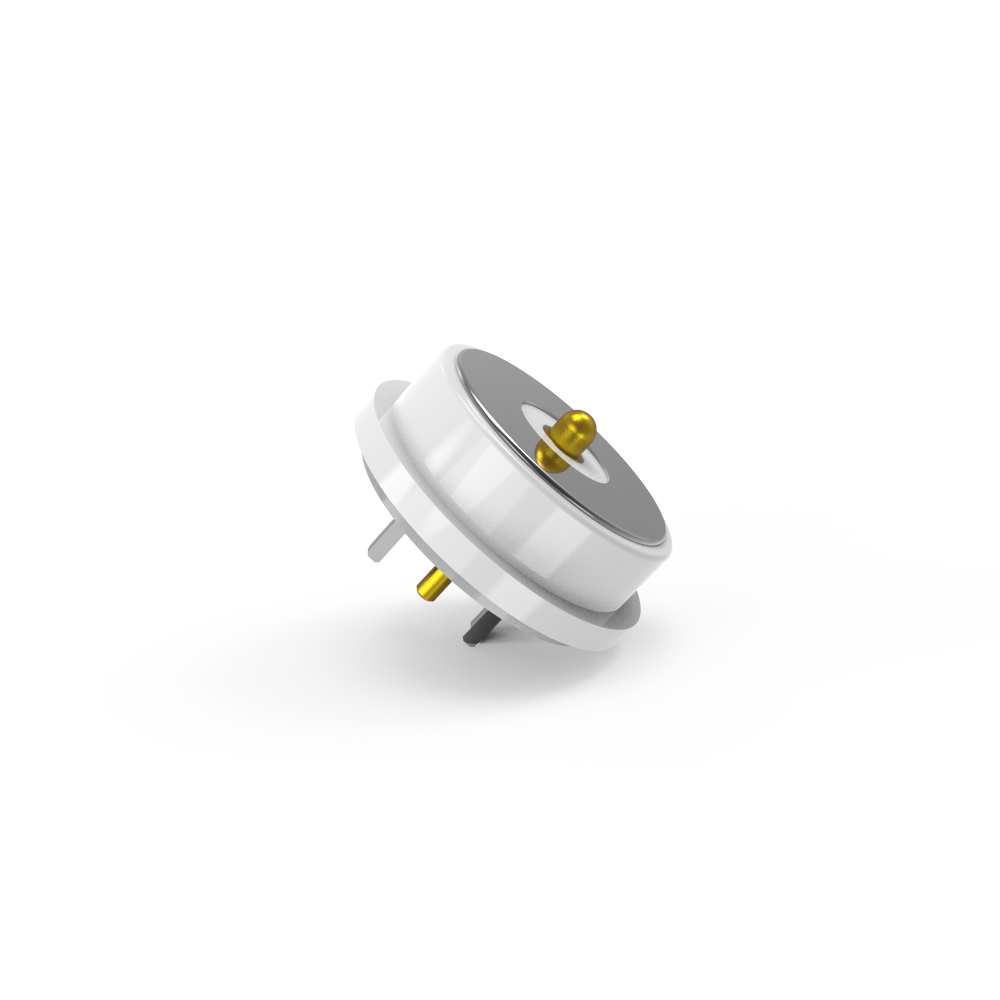

Phần kết nối từ tính nam

...Vật liệu:

Máy phun: Không có chì C6801, mạ 5U" Min Au trên 60 ~ 100U" Ni;
Thùng: Không có chì C6801, mạ 5U"Min Au trên 60 ~ 100U"Ni;
Xuân:SUS 304 mạ 1U"Au;
Bộ chứa: màu trắng LCP+30%GF UL94 V-0;
Vỏ: không chì C6801 Ni mạ;
Nam châm: NdFeB N52 Plating Ni
...công cụ cơ khí:
Lực ngòi: 70g±20g, ở tốc độ hoạt động 1,0mm.
Bạch tuộc:1.2mm.
Tuổi thọ cơ học: 50.000 chu kỳ Min.
... Điện:
Điện áp:12.0 V.
Hiện tại:3.0 A.
Chống tiếp xúc:50mΩMax (PIN).
100% thử nghiệm mở và ngắn.
... sản phẩm phù hợp với ROHS hoặc REACH.
...kiểm tra xịt muối: 48h.
.. & Khóa kiểm tra kích thước.
... Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Plug-in hàn PCB board;
2.Forming và đóng gói sau khi hàn dây;
3Một đầu cuối chuyển của bảng PCB đó có thể được gắn;
4.Molding đúc phun của khuôn nhúng;
5- Các dây có thể được gắn trực tiếp.

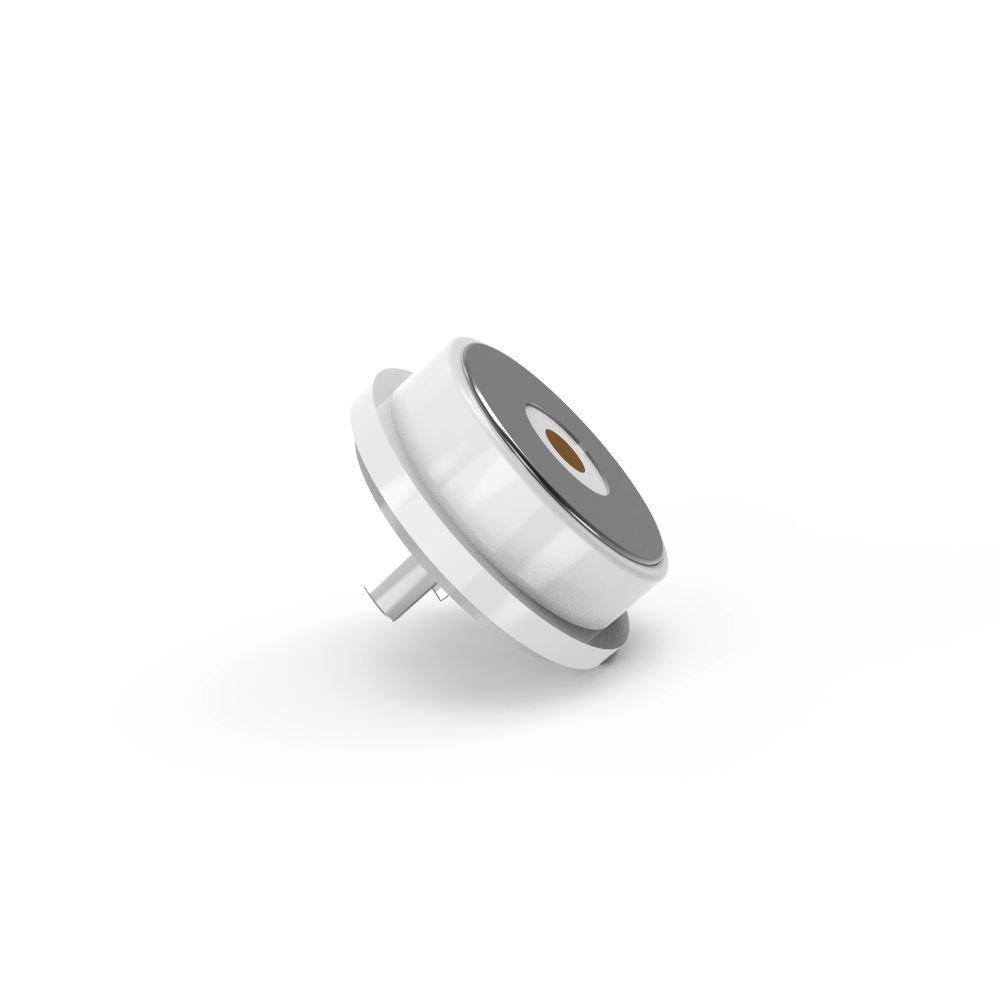

Phần kết nối từ tính nữ

...Vật liệu:
PIN: Không có chì C6801, mạ 5U"Min Au trên 60 ~ 100U"Ni;
Bộ chứa: màu trắng LCP+30%GF UL94 V-0;
Vỏ: Không có chìC6801 Ni mạ;
Nam châm: NdFeB N52 Plating Ni
.... Điện:
Điện áp:12.0 V.
Hiện tại:3.0 A.
Chống tiếp xúc:50mΩMax (PIN).
100% thử nghiệm mở và ngắn.
... sản phẩm phù hợp với ROHS hoặc REACH.
...kiểm tra xịt muối: 48h.
... và kích thước kiểm tra chìa khóa.
... Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Plug-in hàn PCB board;
2.Forming và đóng gói sau khi hàn dây;
3Một đầu cuối chuyển của bảng PCB đó có thể được gắn;
4.Molding đúc phun của khuôn nhúng;
5- Các dây có thể được gắn trực tiếp.

Các bộ kết nối từ tính DC:

Hình vẽ kỹ thuật của bộ kết nối nam từ tròn

Hình vẽ kỹ thuật kết nối từ nữ hình tròn

Định dạng PCB:

Ưu điểm của Magnetic Connector:

● Hành trình thiết kế kết nối hấp thụ tự động;

● Chống té nhân bản: dễ dàng tháo khỏi giao diện sạc và không dễ dàng tháo thiết bị;

● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;

● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);

● Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền điện lớn;

●Sự xuất hiện của đầu nối từ tính có thể phù hợp với thiết kế của thiết bị ứng dụng của khách hàng;

●Thiết kế cấu trúc chống mạch ngắn của sản phẩm và chắc chắn;

●Thực hiện truyền tín hiệu tần số cao, có thể thay thế truyền thống USB2.0 HDMI 1.3 chức năng truyền tín hiệu Video&Audio

●Các kết nối nữ tiết kiệm không gian và bộ điều hợp PCB có thể đạt được kết nối cáp vá theo kiểu pogo và SMT DIP

●Độ chống ăn mòn tuyệt vời (48H-120H) đáp ứng các yêu cầu sử dụng trong môi trường khắc nghiệt

●Giao diện mở rộng tuyệt vời, có thể thực hiện (Power Signal, Video Audio, Jack, V.v.)

●Thời gian phát triển là ngắn, chi phí làm khuôn là thấp, và nó phù hợp với tùy chỉnh

Ứng dụng các sản phẩm kết nối từ tính:

1. Hàng không vũ trụ, thiết bị y tế, thiết bị điện tử trên xe hơi, thiết bị gia dụng nhỏ, thiết bị công nghiệp tự động, thiết bị truyền thông dữ liệu, thiết bị kiểm tra công nghiệp,thiết bị không dây, xe thông minh di chuyển trên đường ray
2: Thiết bị thực tế ảo (VR), thiết bị máy bay không người lái, thiết bị robot thông minh
3: Sản phẩm đeo thông minh, sản phẩm định vị thông minh (giờ thông minh của trẻ em, vòng đeo tay thông minh, điện thoại di động đeo, tai nghe Bluetooth, v.v.)
4: Thiết bị gia đình thông minh, thiết bị đầu cuối cầm tay thông minh, thiết bị vệ sinh thông minh, thiết bị thể thao ngoài trời thông minh, thiết bị vật lý trị liệu và làm đẹp thông minh
5: Điện tử tiêu dùng, các thiết bị gia dụng nhỏ (máy in, điện thoại thông minh, máy tính, máy ảnh, thiết bị âm thanh - hình ảnh, PDA)

Tại sao UPE phải là đối tác của bạn?

1.R & D đội ngũ độc lập thiết kế và phát triển khả năng, có thể được tùy chỉnh với phát triển sản phẩm; bạn chỉ cần một ID, chúng tôi sẽ làm trái cho bạn, phát triển miễn phí, R & D thời gian 3-5 ngày làm việc.

2Các dự án sản phẩm của lựa chọn đa chương trình, tròn, vuông, hình chữ nhật, hình dạng kết nối với việc sử dụng linh hoạt của cách để đạt được vẻ ngoài đẹp, tiết kiệm không gian, dễ dàng cắm,lực từ tính có thể đạt được 1N đến 30N.

3Cách kết nối: nam châm với nam châm, nam châm với hợp kim, nam châm với tấm sắt v.v., Để đáp ứng cấu trúc và ứng dụng khác nhau, tránh can thiệp từ trường, sử dụng nam châm NdFeB,Nó có thể giữ lực từ tính mãi mãi..

Làm thế nào để đặt hàng kết nối từ tính của bạn với UPE

1Đưa yêu cầu của bạn

Liên hệ với đội ngũ bán hàng của chúng tôi qua:

Email: [union@upetech.net]

Điện thoại: [+86 13434524996]

Mẫu đơn trực tuyến: [www.pogopinsconnector.com]

Cung cấp chi tiết:

✔ Ứng dụng (ví dụ: y tế, ô tô, điện tử tiêu dùng)

✔ Loại kết nối (ví dụ: chân đinh từ tính, cáp sạc)

✔ Các thông số kỹ thuật (tăng áp, dòng điện, kích thước, độ chống nước, v.v.)

✔ Số lượng & thời gian giao hàng

2. Nhận giải pháp tùy chỉnh (nếu cần thiết)

Các kỹ sư của chúng tôi sẽ xem xét nhu cầu của bạn và đề xuất một thiết kế tùy chỉnh (nếu cần thiết).

Chúng tôi sẽ chia sẻ mô hình 3D, mẫu hoặc bản vẽ kỹ thuật để phê duyệt.

Thời hạn thanh toán:

50% tiền đặt cọc (được trả trước): Bao gồm chi phí sản xuất (vật liệu, lao động).

50% số dư (Được thanh toán trước khi vận chuyển): Đảm bảo kiểm soát chất lượng và cam kết từ cả hai bên.

Phương thức thanh toán:

T/T (Bản chuyển ngân hàng), PayPal, OCBC Bank

Khuyến nghị:

Sử dụng PayPal cho các mẫu (an toàn hơn).

Sử dụng T / T cho các đơn đặt hàng hàng loạt (phí thấp hơn).

Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc

Thời gian sản xuất:10-15Ngày làm việc

Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Hàng hóa:Hàng không, biển, nhanh

Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
