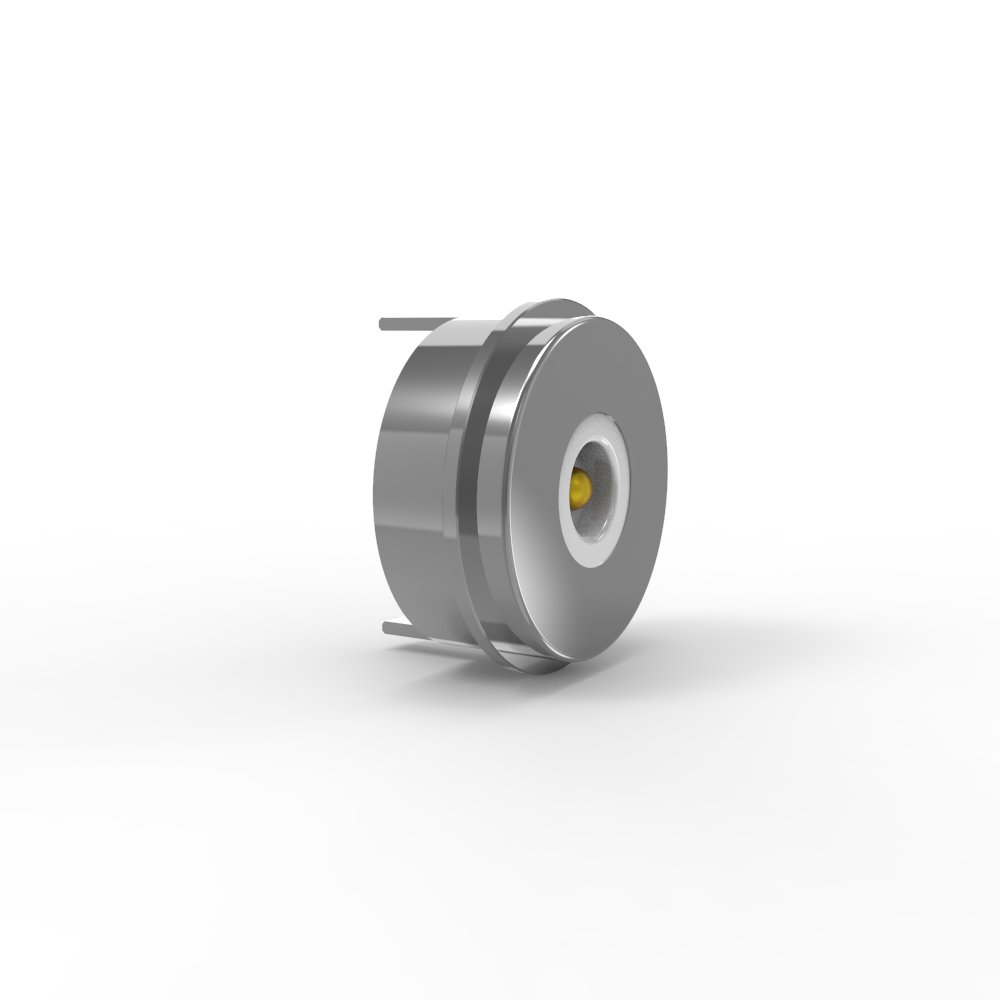

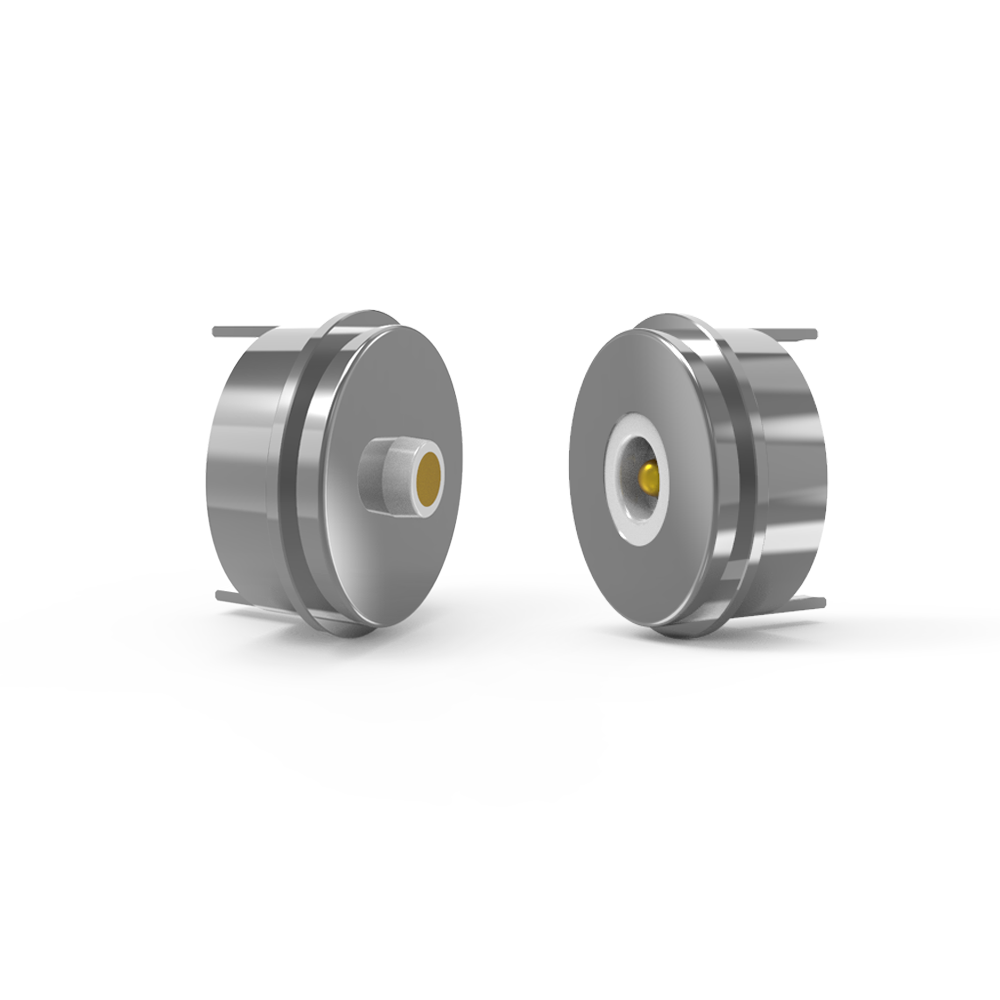

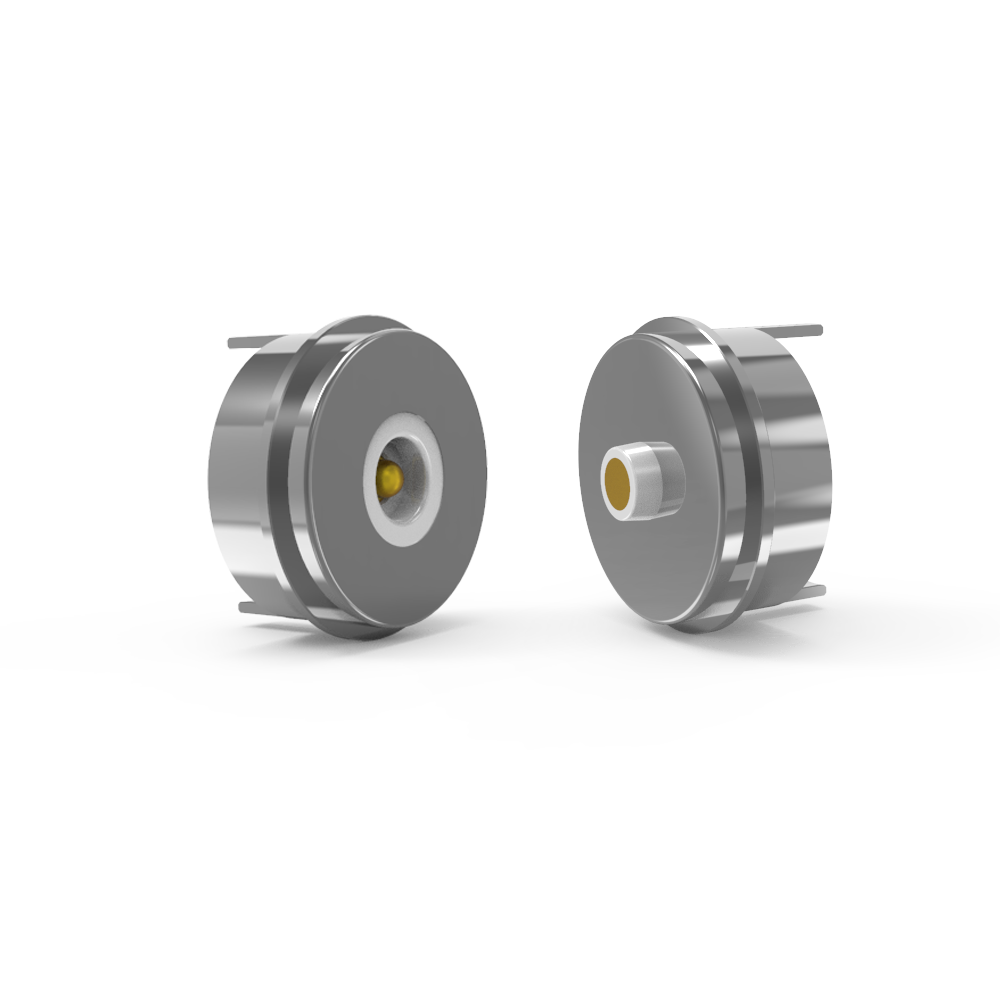

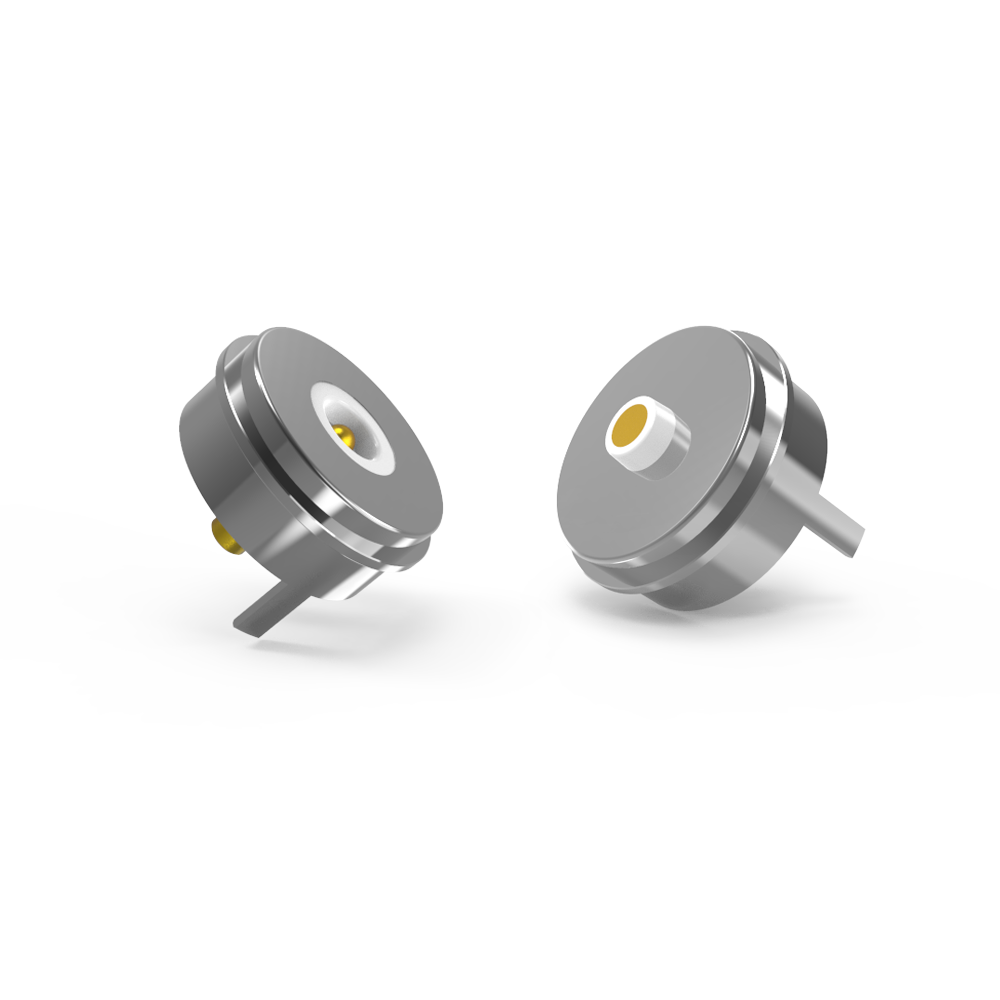

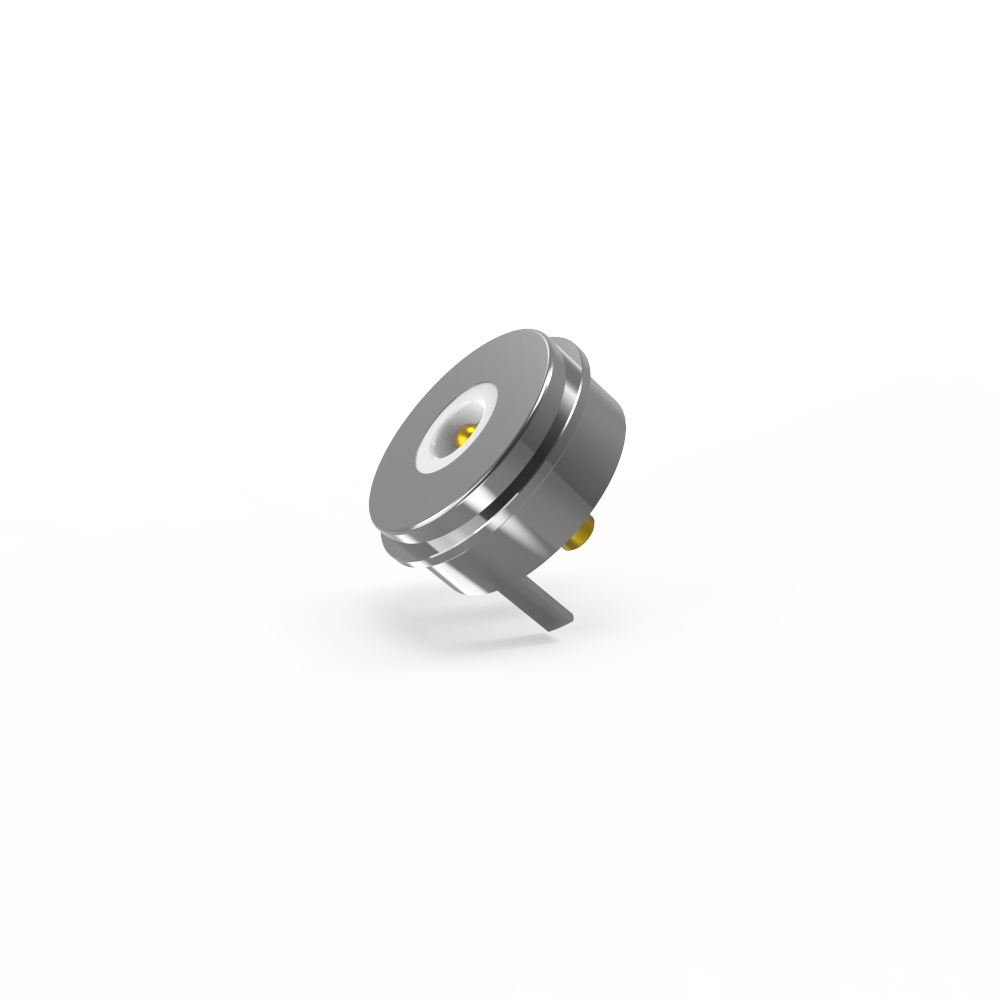

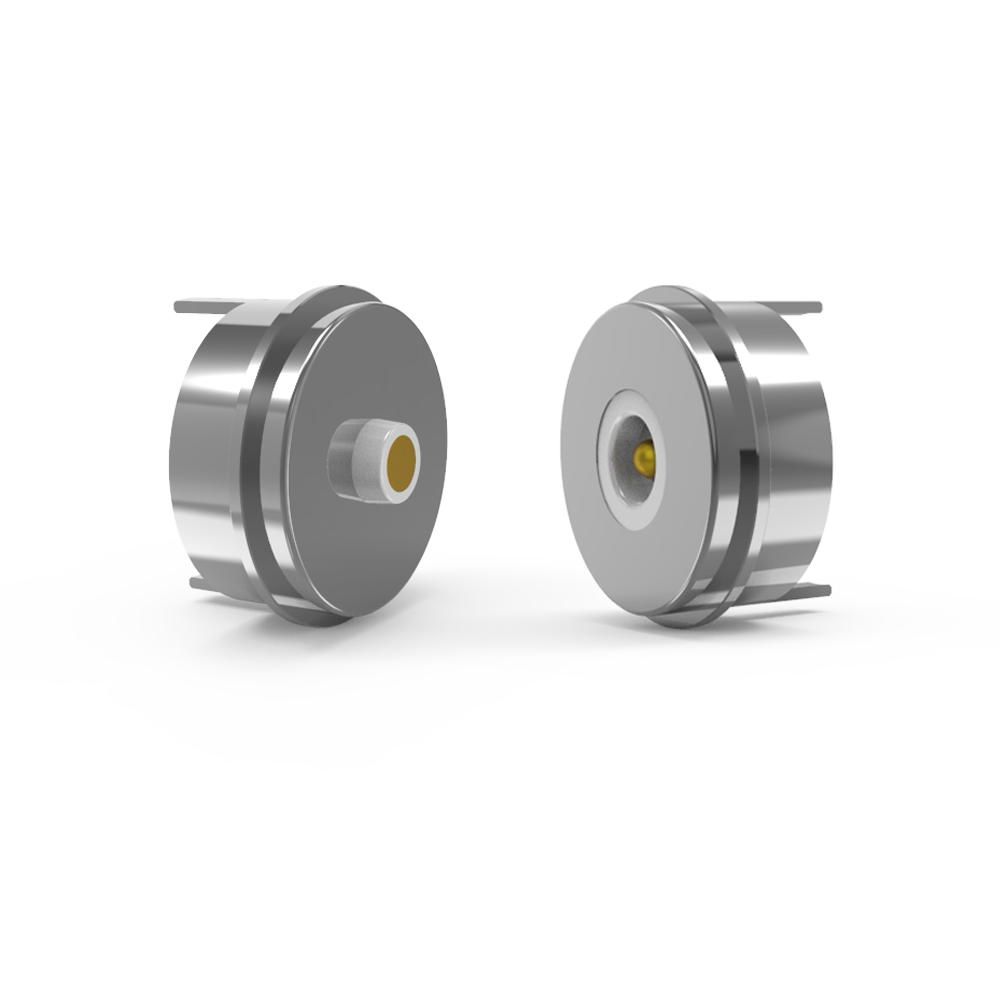

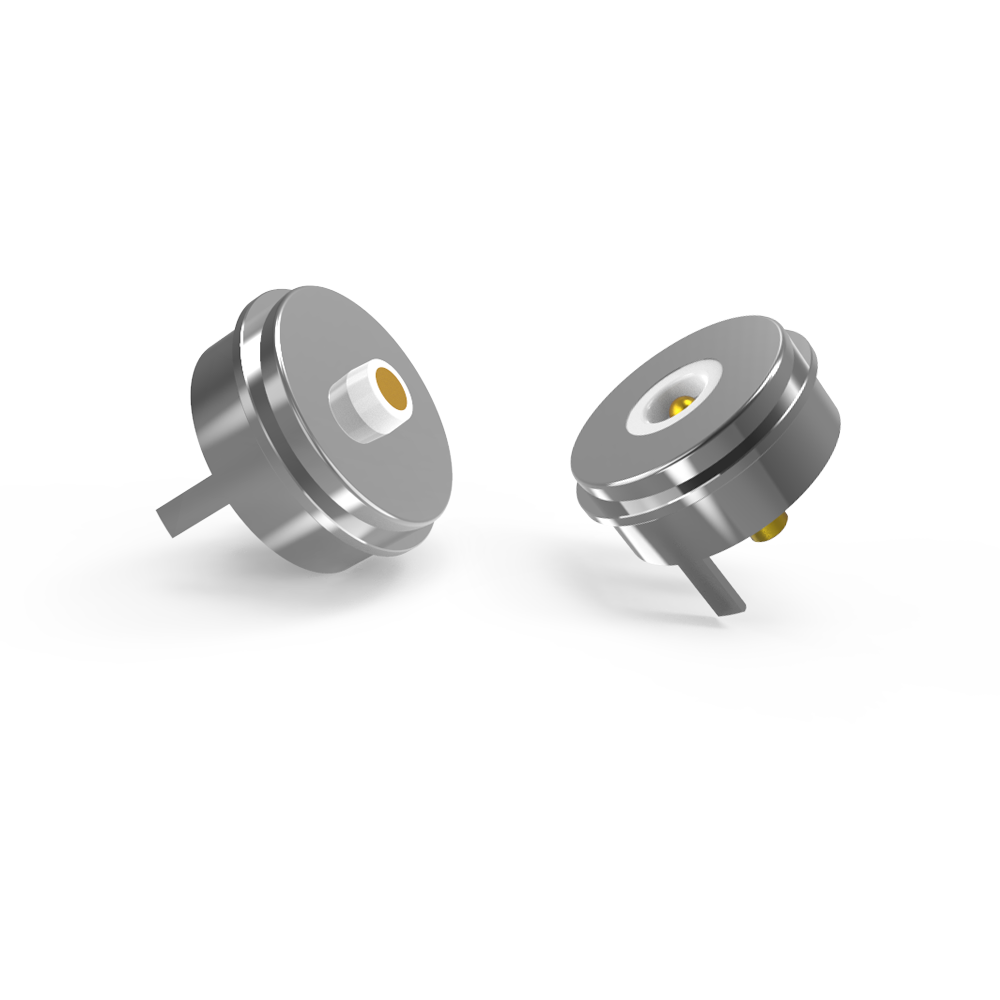

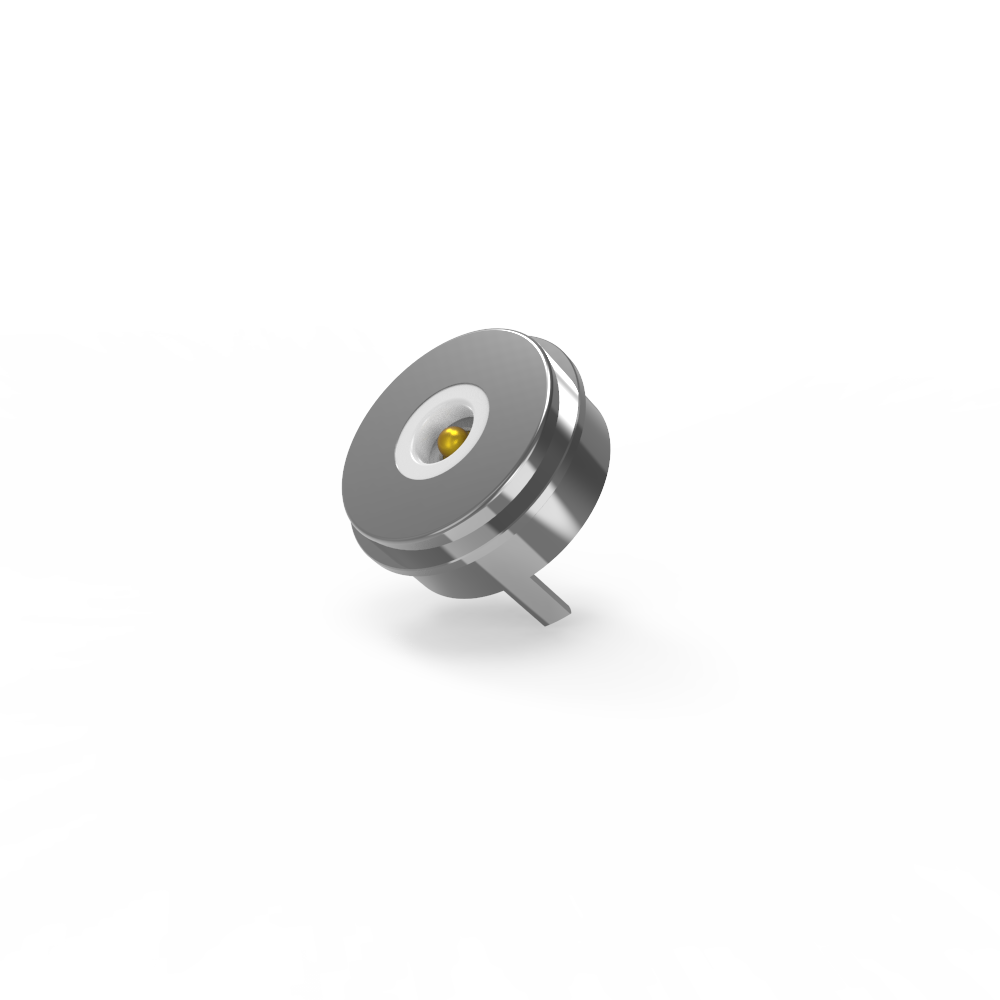

Đầu nối từ tính đực cái tròn 10mm, đầu nối nguồn từ tính 12V 5A

10mm vòng đầu nối nam nữ từ 12V 5A đầu nối điện từ.

UPE thiết kế chuyên nghiệp và sản xuất kết nối từ tính, kết nối cáp từ tính cho khách hàng.
Bạn chỉ cần cung cấp cho chúng tôi ID của bạn và mô tả sản phẩm của bạn ứng dụng với yêu cầu của bạn cho chúng tôi,sau đó kỹ sư của chúng tôi sẽ cung cấp cho bạn đề xuất và chúng tôi cũng có thể giúp bạn để hoàn thành thiết kế sản phẩm của bạn, hoặc UPE thiết kế nó cho bạn nếu bạn cần.

Phần kết nối từ tính nam

...Vật liệu:

Máy phun: Không có chì C6801, mạ 5U" Min Au trên 60 ~ 100U" Ni;
Thùng: Không có chì C6801, mạ 5U"Min Au trên 60 ~ 100U"Ni;
Xuân:SUS 304 mạ 1U"Au;
Bộ chứa: màu trắng LCP+30%GF UL94 V-0;
Vỏ: không chì C6801 Ni mạ;
Nam châm: NdFeB N52 Plating Ni
...công cụ cơ khí:
Lực của lò xo: 80g±20g, ở tốc độ hoạt động 1,0mm.
Bạch tuộc:1.2mm.
Tuổi thọ cơ học: 50.000 chu kỳ Min.
... Điện:
Điện áp:12.0 V.
Hiện tại:5.0 A.
Chống tiếp xúc:50mΩMax (PIN).
100% thử nghiệm mở và ngắn.
... sản phẩm phù hợp với ROHS hoặc REACH.
...kiểm tra xịt muối: 48h.
.. & Khóa kiểm tra kích thước.
... Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Plug-in hàn PCB board;
2.Forming và đóng gói sau khi hàn dây;
3Một đầu cuối chuyển của bảng PCB đó có thể được gắn;
4.Molding đúc phun của khuôn nhúng;
5- Các dây có thể được gắn trực tiếp.

Phần kết nối từ tính nữ

...Vật liệu:
PIN: Không có chì C6801, mạ 5U"Min Au trên 60 ~ 100U"Ni;
Bộ chứa: màu trắng LCP+30%GF UL94 V-0;
Vỏ: Không có chìC6801 Ni mạ;
Nam châm: NdFeB N52 Plating Ni
.... Điện:
Điện áp:12.0 V.
Hiện tại:5.0 A.
Chống tiếp xúc:50mΩMax (PIN).
100% thử nghiệm mở và ngắn.
... sản phẩm phù hợp với ROHS hoặc REACH.
...kiểm tra xịt muối: 48h.
... và kích thước kiểm tra chìa khóa.
... Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Plug-in hàn PCB board;
2.Forming và đóng gói sau khi hàn dây;
3Một đầu cuối chuyển của bảng PCB đó có thể được gắn;
4.Molding đúc phun của khuôn nhúng;
5- Các dây có thể được gắn trực tiếp.

Các bộ kết nối từ tính DC:

Hình vẽ kỹ thuật của bộ kết nối nam từ tròn

Hình vẽ kỹ thuật kết nối từ nữ hình tròn

Định dạng PCB:

Ưu điểm của Magnetic Connector:

● Hành trình thiết kế kết nối hấp thụ tự động;

● Chống té nhân bản: dễ dàng tháo khỏi giao diện sạc và không dễ dàng tháo thiết bị;

● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;

● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);

● Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền điện lớn;

●Sự xuất hiện của đầu nối từ tính có thể phù hợp với thiết kế của thiết bị ứng dụng của khách hàng;

●Thiết kế cấu trúc chống mạch ngắn của sản phẩm và chắc chắn;

●Thực hiện truyền tín hiệu tần số cao, có thể thay thế truyền thống USB2.0 HDMI 1.3 chức năng truyền tín hiệu Video&Audio

●Các kết nối nữ tiết kiệm không gian và bộ điều hợp PCB có thể đạt được kết nối cáp vá theo kiểu pogo và SMT DIP

●Độ chống ăn mòn tuyệt vời (48H-120H) đáp ứng các yêu cầu sử dụng trong môi trường khắc nghiệt

●Giao diện mở rộng tuyệt vời, có thể thực hiện (Power Signal, Video Audio, Jack, V.v.)

●Thời gian phát triển là ngắn, chi phí làm khuôn là thấp, và nó phù hợp với tùy chỉnh

Ứng dụng các sản phẩm kết nối từ tính:
