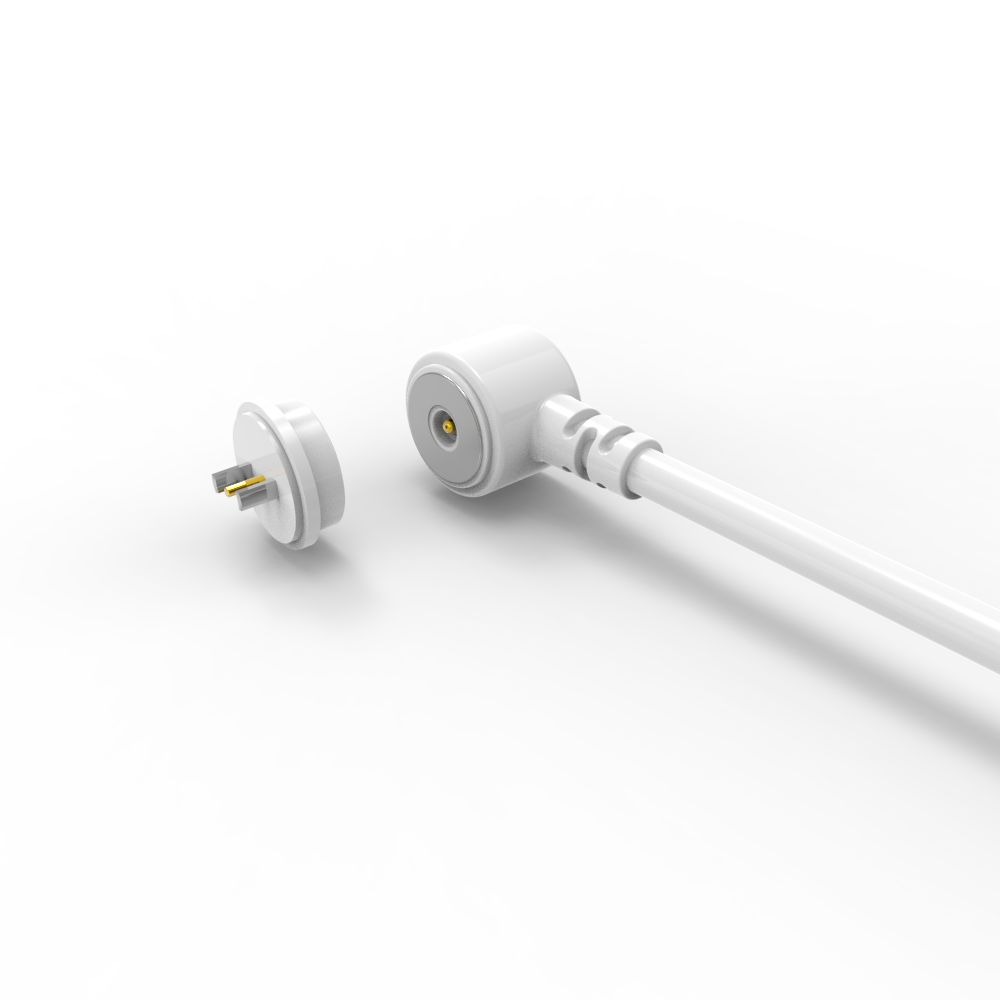

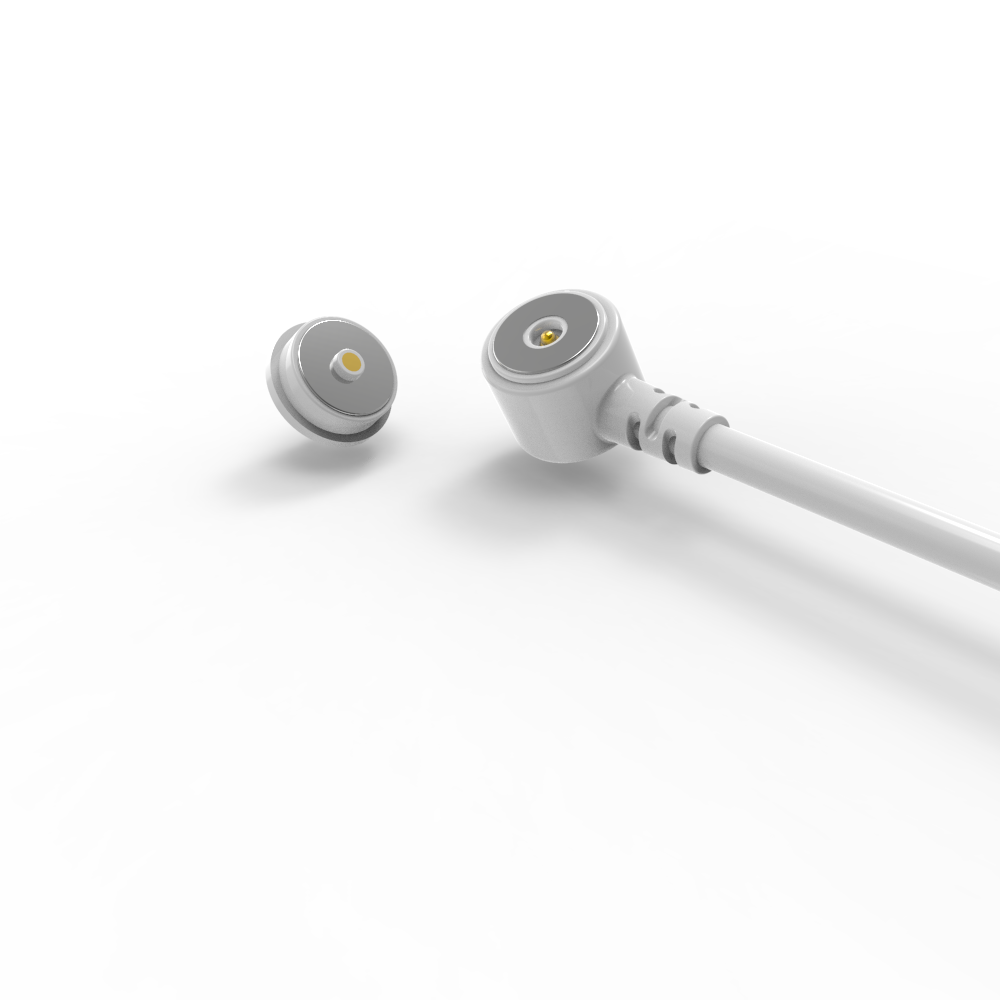

Sản xuất đầu nối cáp từ tính màu trắng 10.0mm cho thiết bị gia dụng

Sản xuất đầu nối cáp nam châm màu trắng 10,0mm cho các thiết bị gia dụng.

UPE là nhà sản xuất kết nối từ tính chuyên nghiệp và kết nối cáp từ tính.

UPE kết nối cáp sạc từ tính có các tính năng của cuộc sống cao và bảo vệ mạch ngắn, từ tính mạnh mẽ và an toàn vv, chúng tôi cũng đang tập trung vào việc phát triển kết nối hiệu suất cao,chuỗi kết nối từ tính của chúng tôi cung cấp tất cả các chức năng phổ biến.

Các sản phẩm chủ yếu được bán cho châu Âu, Hoa Kỳ, Canada, Úc và các nước và khu vực phát triển ở châu Á.

Chú ý:
1.Magnet sử dụng vật liệu NdFeB, nó có thể giữ lực từ mãi mãi (ngoại trừ nhiệt độ cao, bị hỏng, kết nối cùng cực)

2. Magnet tồn tại can thiệp từ trường

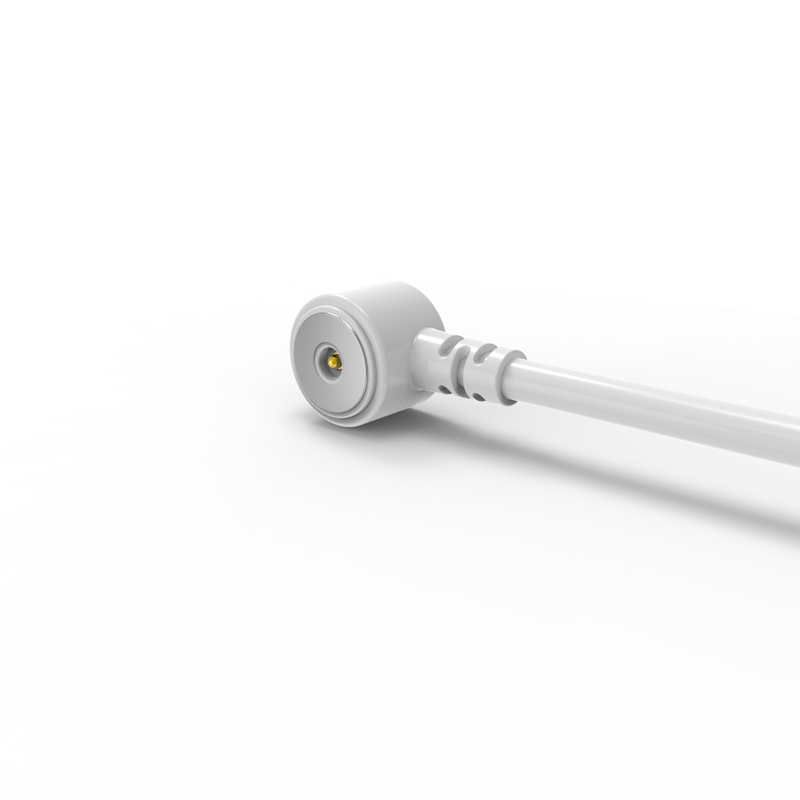

Máy kết nối cáp từ nam:

...Vật liệu:
Pogo Pin: Đồng ((Plunger&Barrel plating 5U" Min Au trên 60~100U"Ni);
Bộ chứa: màu trắng LCP+30%GF UL94 V-0;
Nam châm:NdFeB N52 Ni;
Cáp:Màu trắngOD 3,5*2C ((TC65*0,08),
Áo thép:Màu trắngTPE 90A.
Áo giáp: trắng TPE 90A..
...công cụ cơ khí:
Lực ngòi: 70g±20g, ở 1.0mm làm việc.
Full Stork: 1,2mm.
Tuổi thọ cơ khí: 10000 vòng Min..
... Điện:
Điện áp: 12V.
Dòng điện: 3A.
Chống tiếp xúc:50mΩMax (PIN).
100% thử nghiệm mở và ngắn.
... sản phẩm phù hợp với ROHS hoặc REACH.
...kiểm tra xịt muối: 48h.

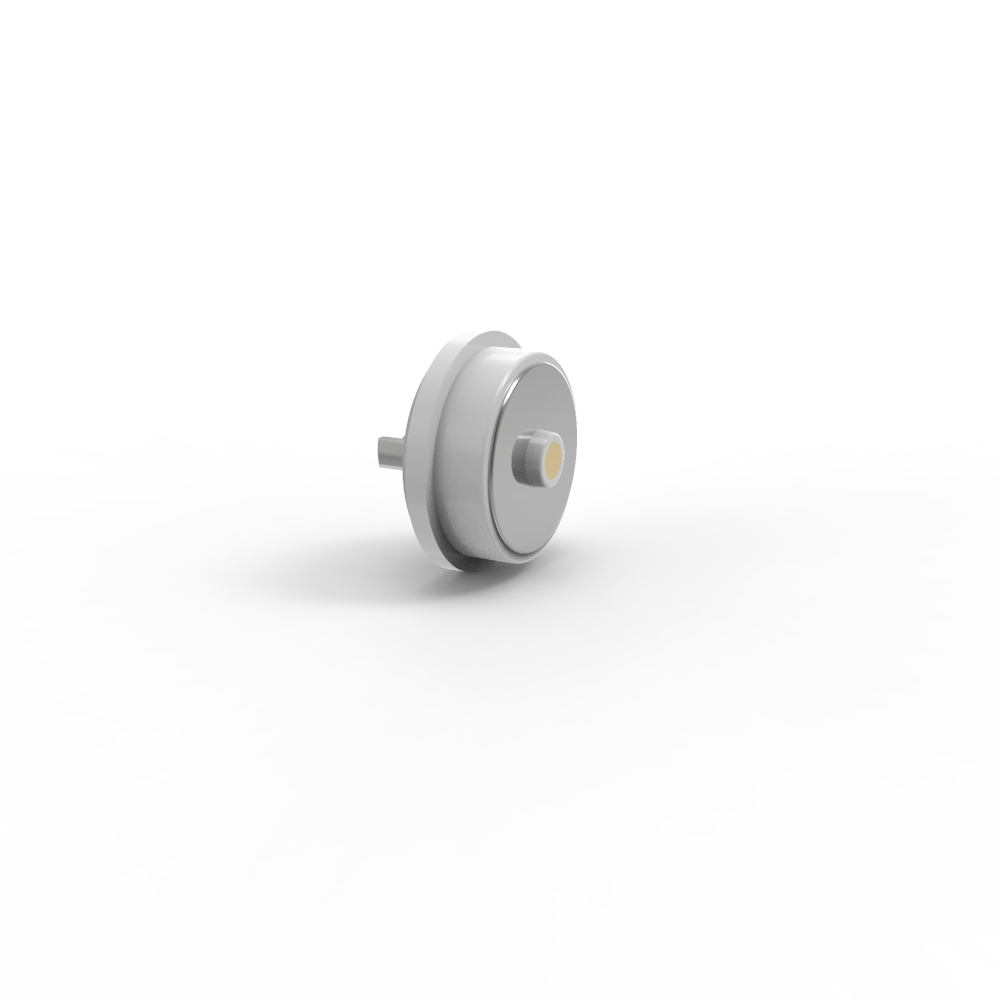

Máy kết nối từ tính nữ:

- Vật liệu:
PINr: Không có chì C6801, mạ 5U" Min Au trên 60 ~ 100U" Ni;
Bộ chứa: màu trắng LCP+30%GF UL94 V-0;
Vỏ: không chì C6801 Ni mạ;
Nam châm: NdFeB N52 Plating Ni
.... Điện:
Điện áp:12.0 V.
Dòng điện: 3,0A.
Chống tiếp xúc:50mΩMax (PIN).
100% thử nghiệm mở và ngắn.
... sản phẩm phù hợp với ROHS hoặc REACH.
...kiểm tra xịt muối: 48h.
... Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Plug-in hàn PCB board;
2.Forming và đóng gói sau khi hàn dây;
3Một đầu cuối chuyển của bảng PCB đó có thể được gắn;
4.Molding đúc phun của khuôn nhúng;
5- Các dây có thể được gắn trực tiếp.

Các bộ kết nối cáp nam châm 2Pin hình tròn

Hình vẽ kỹ thuật của bộ kết nối cáp từ nam vòng 2pin

Hình vẽ kỹ thuật kết nối từ nữ 2pin tròn

ReĐịnh dạng PCB được khuyến khích

Ưu điểm của Magnetic Connector:

● Hành trình thiết kế kết nối hấp thụ tự động;

● Chống té nhân bản: dễ dàng tháo khỏi giao diện sạc và không dễ dàng tháo thiết bị;

● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;

● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);

● Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền điện lớn;

●Sự xuất hiện của đầu nối từ tính có thể phù hợp với thiết kế của thiết bị ứng dụng của khách hàng;

●Thiết kế cấu trúc chống mạch ngắn của sản phẩm và chắc chắn;

●Thực hiện truyền tín hiệu tần số cao, có thể thay thế truyền thống USB2.0 HDMI 1.3 chức năng truyền tín hiệu Video&Audio

●Các kết nối nữ tiết kiệm không gian và bộ điều hợp PCB có thể đạt được kết nối cáp vá theo kiểu pogo và SMT DIP

●Độ chống ăn mòn tuyệt vời (48H-120H) đáp ứng các yêu cầu sử dụng trong môi trường khắc nghiệt

●Giao diện mở rộng tuyệt vời, có thể thực hiện (Power Signal, Video Audio, Jack, V.v.)

●Thời gian phát triển là ngắn, chi phí làm khuôn là thấp, và nó phù hợp với tùy chỉnh

Ứng dụng sản phẩm:

1. Hàng không vũ trụ, thiết bị y tế, thiết bị điện tử trên xe hơi, thiết bị gia dụng nhỏ, thiết bị công nghiệp tự động, thiết bị truyền thông dữ liệu, thiết bị kiểm tra công nghiệp,thiết bị không dây, xe thông minh di chuyển trên đường ray
2: Thiết bị thực tế ảo (VR), thiết bị máy bay không người lái, thiết bị robot thông minh
3: Sản phẩm đeo thông minh, sản phẩm định vị thông minh (giờ thông minh của trẻ em, vòng đeo tay thông minh, điện thoại di động đeo, tai nghe Bluetooth, v.v.)
4: Thiết bị gia đình thông minh, thiết bị đầu cuối cầm tay thông minh, thiết bị vệ sinh thông minh, thiết bị thể thao ngoài trời thông minh, thiết bị vật lý trị liệu và làm đẹp thông minh
5: Điện tử tiêu dùng, các thiết bị gia dụng nhỏ (máy in, điện thoại thông minh, máy tính, máy ảnh, thiết bị âm thanh - hình ảnh, PDA)

Sao lại chọn chúng tôi?

1.R & D đội ngũ độc lập thiết kế và phát triển khả năng, có thể được tùy chỉnh với phát triển sản phẩm; bạn chỉ cần một ID, chúng tôi sẽ làm trái cho bạn, phát triển miễn phí, R & D thời gian 3-5 ngày làm việc.

2Các dự án sản phẩm của lựa chọn đa chương trình, tròn, vuông, hình chữ nhật, hình dạng kết nối với việc sử dụng linh hoạt của cách để đạt được vẻ ngoài đẹp, tiết kiệm không gian, dễ dàng cắm,lực từ tính có thể đạt được 1N đến 30N.

3Cách kết nối: nam châm với nam châm, nam châm với hợp kim, nam châm với tấm sắt v.v., Để đáp ứng cấu trúc và ứng dụng khác nhau, tránh can thiệp từ trường, sử dụng nam châm NdFeB,Nó có thể giữ lực từ tính mãi mãi..

Làm thế nào để đặt đơn đặt hàng đầu nối cáp từ tính

Bước 1: Hãy trình bày yêu cầu của bạn
Cung cấp các chi tiết chính sau:

✅Loại kết nối: ví dụ: chỉ sạc, Dữ liệu + Điện (USB-C / HDMI), Pogo Pin, Hybrid

✅Lượng: Lượng ước tính hàng năm (ví dụ: 50K đơn vị/năm)

✅Nhu cầu tùy chỉnh:
Hình dạng/kích thước (ví dụ: hình tròn Ø5mm, góc phải)
.Đồng chỉ dòng điện (ví dụ: sạc nhanh 8A)

Đánh giá IP (ví dụ: chống nước IPX8)

Loại tín hiệu (ví dụ: USB 2.0 + nguồn 12V)
Tính thẩm mỹ (màu sắc, thương hiệu, kết thúc bề mặt)

✅Các thông số kỹ thuật: điện áp hoạt động, chu kỳ giao phối, phạm vi nhiệt độ hoạt động

Bước 2: Định giá & Thỏa thuận
UPE cung cấp:
Giá đơn vị (giảm giá theo khối lượng cho các đơn đặt hàng 5K +)
Thời gian dẫn đầu (phát triển nguyên mẫu + sản xuất hàng loạt)
Các điều khoản thanh toán (ví dụ: 50% tiền đặt cọc, 50% trước khi vận chuyển)

Hoàn thành: MOQ, lịch giao hàng, bao bì

Bước 3: Xác nhận đơn đặt hàng và thanh toán
Chữ ký PO hoặc thỏa thuận đơn đặt hàng chính thức

thanh toán an toàn thông qua:
. Chuyển khoản ngân hàng (SWIFT/TT)
.PayPal
- Thư tín dụng (đối với các đơn đặt hàng hàng loạt)

Bước 4: Sản xuất và vận chuyển
✅Xây dựng nguyên mẫu: 5-7 ngày (chấp nhận mẫu trước khi sản xuất hàng loạt)

✅Sản xuất hàng loạt: 15-20 ngày (chuẩn bị linh hoạt)

Vận chuyển:
.EXW
. Logistics có thể theo dõi (DHL, FedEx, vận chuyển hàng hải)

Bước 5: Đảm bảo chất lượng
✅Trước khi vận chuyển: UPE cung cấp báo cáo QC (kiểm tra IP, kiểm tra liên tục)

✅Sau khi giao hàng: Kiểm tra:
. Độ chính xác kích thước
Hiệu suất tín hiệu/năng lượng
. Kết thúc sự nhất quán
