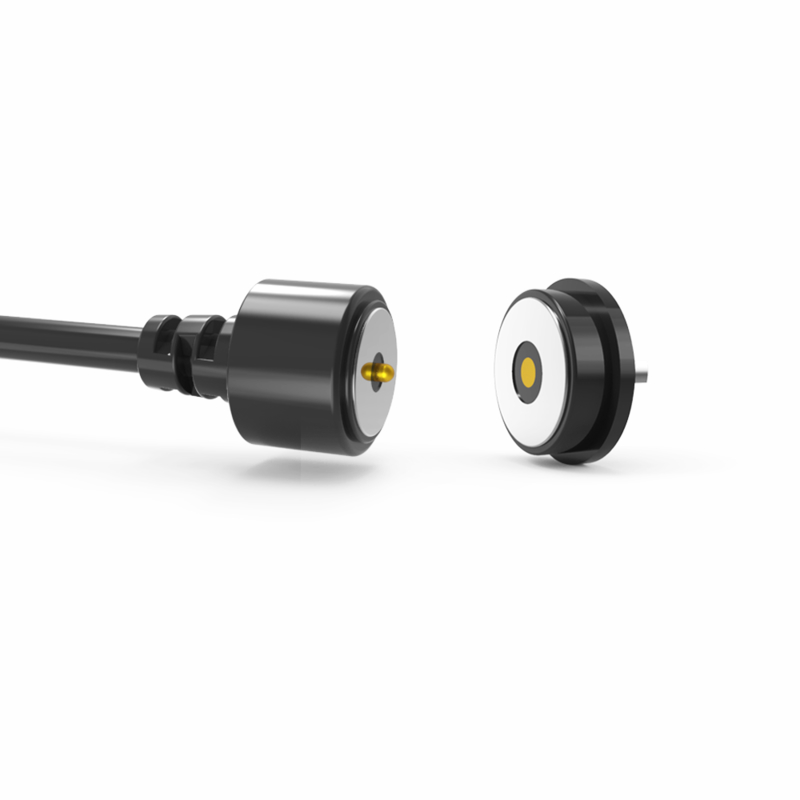

Các đầu nối cáp điện từ tròn cho thiết bị tuần tra tuần tra

Đầu nối cáp nguồn từ tính tròn cho thiết bị tuần tra bảo vệ, đầu nối cáp từ tính có ưu điểm là tự động hấp thụ, dễ vận hành. Chân pogo có độ dẫn điện tốt, không dễ bị ăn mòn trong môi trường khắc nghiệt.

UPE là nhà sản xuất chuyên nghiệp các đầu nối từ tính tùy chỉnh, thiết kế của chúng tôi luôn đáp ứng các nhu cầu khác nhau của khách hàng, đầu nối từ tính được sử dụng rộng rãi cho thiết bị y tế, thiết bị không dây, thiết bị thông minh và nhà thông minh, thiết bị truyền thông dữ liệu, thiết bị viễn thông, thiết bị tự động hóa và công nghiệp, thiết bị nghe nhìn, v.v.

Đầu nối cáp từ tính đực:

...Vật liệu:
Chân Pogo: Đồng thau (Plunger & Barrel mạ 5U" Min Au trên 60~100U" Ni);
Vỏ: HTN đen + 30%GF UL94 V-0;
Nam châm: NdFeB N52 Mạ Ni;
Cáp: đen OD 3.5*2C(TC65*0.08),
Vỏ dây: TPE đen 80A .
Vỏ đầu nối: TPE đen 80A..
...Cơ khí:
Lực lò xo: 70g±20g, tại hành trình làm việc 1.0mm.
Hành trình đầy đủ: 1.2mm.
Tuổi thọ cơ học: Tối thiểu 10000 chu kỳ..
...Điện:
Điện áp: 12 V.
Dòng điện: 3A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48 H.

Đầu nối từ tính cái:

..Vật liệu:
PINr: C6801 không chì, mạ 5U" Min Au trên 60~100U" Ni;
Vỏ: HTN đen + 30%GF UL94 V-0 ;
Vỏ: C6801 không chì Mạ Ni;
Nam châm: NdFeB N52 Mạ Ni
....Điện:
Điện áp: 12.0 V.
Dòng điện: 3.0A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48H.
… Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Hàn bảng PCB cắm vào;
2. Tạo hình và đóng gói sau khi hàn dây;
3. Có thể thêm một đầu cuối chuyển đổi của bảng PCB đó;
4. Đúc ép phun khuôn nhúng;
5. Dây có thể được liên kết trực tiếp.

 Chú ý:
1. Nam châm sử dụng vật liệu NdFeB, nó có thể giữ lực từ mãi mãi (ngoại trừ nhiệt độ cao, bị hỏng, kết nối cùng cực)

2. Nam châm tồn tại sự nhiễu từ trường

3. Có thể thiết kế bảo vệ ngắn mạch

Đầu nối từ tính hoạt động như thế nào?

.Cả hai mặt kết nối từ tính khi đặt gần nhau
.Đèn ở mặt sau của phích cắm cho biết nguồn đang chảy
.Khi các mặt được tách ra, dòng điện dừng ngay lập tức
.Chúng tránh đoản mạch vì các đầu nối đẩy nhau, và nếu chúng hút nhau thì nó ở trên các bộ phận cách điện (vì cả hai đầu nối đều giải phóng cùng một cực từ)

Thông số đầu nối cáp từ tính 2Pin hình tròn:

Bản vẽ kỹ thuật đầu nối cáp từ tính đực 2Pin hình tròn

Bản vẽ kỹ thuật đầu nối từ tính cái 2Pin hình tròn

Đềxuất bố cục pcb

Ưu điểm của đầu nối từ tính:

1) Trải nghiệm kết nối hấp thụ tự động; Vận hành dễ dàng;

2) Sử dụng giao diện từ tính để tháo thiết bị dễ dàng hơn.

3) Chu kỳ sống cao. Nó hỗ trợ 50.000-300.000 lần gắn lại;

4) Dễ dàng thiết kế chống thấm nước tùy chỉnh, đầu cái có thể đạt được khả năng chống bụi và chống thấm nước (IP68);

5) Hỗ trợ dòng điện cao (3A-20A), sạc nhanh hơn;

6) Xếp hạng ăn mòn tuyệt vời (48H-120H) đáp ứng các môi trường khắc nghiệt；

7) Hình dạng tùy chỉnh để phù hợp với hình dạng sản phẩm, cải thiện điểm bán hàng của sản phẩm;

8) Định vị nam châm, sử dụng nam châm và cấu trúc để bảo vệ mạch kép đạt được sự phân biệthướng (Nó hướng đến người dùng và thân thiện với người dùng)

9) Giao diện khả năng mở rộng tuyệt vời, Có thể đạt được (Jack nguồn Tín hiệu Video Âm thanh, v.v.);

10) Thời gian phát triển ngắn, khuôn chi phí thấp để tùy chỉnh;

11) Cung cấp truyền tín hiệu RF cao đáng tin cậy. Đầu nối của chúng tôi là USB 2.0
