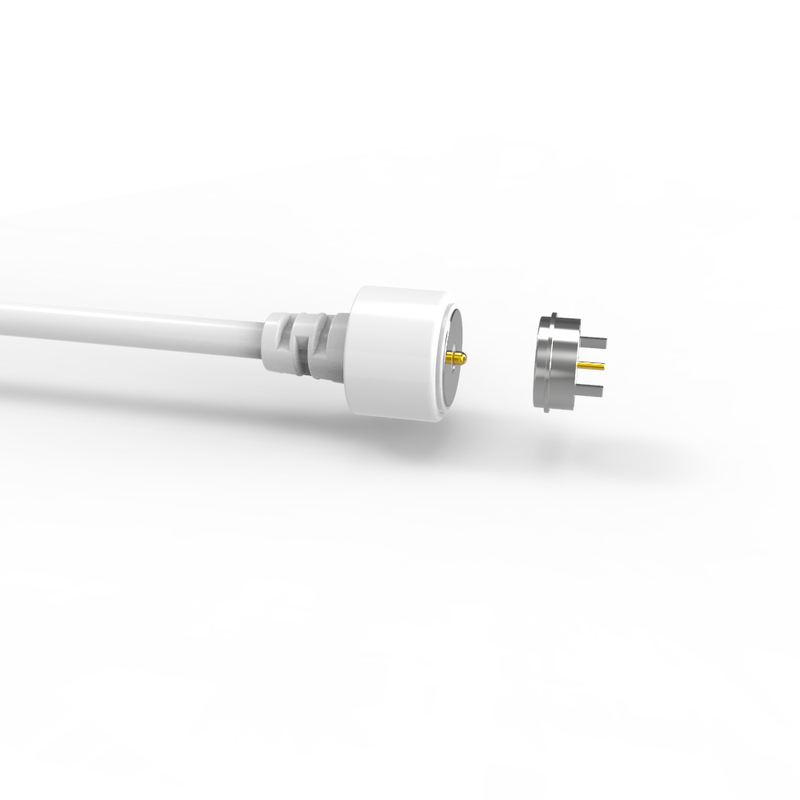

Bộ kết nối cáp điện từ dc tùy chỉnh cho thiết bị y tế

Đầu nối cáp nguồn từ tính DC tùy chỉnh cho thiết bị y tế, đầu nối cáp từ tính có ưu điểm là tự động hấp thụ, dễ vận hành. Chân pogo có độ dẫn điện tốt, không dễ bị ăn mòn trong môi trường khắc nghiệt.

UPE là nhà sản xuất đầu nối từ tính & đầu nối cáp từ tính chuyên nghiệp.
Chúng tôi có các nhà thiết kế chuyên nghiệp của riêng mình để đáp ứng bất kỳ yêu cầu nào của bạn và cung cấp dịch vụ tùy chỉnh đầu nối từ tính. Các sản phẩm và giải pháp đầu nối chân pogo từ tính khác nhau có thể được thiết kế theo nhu cầu khác nhau của khách hàng.

Chúng tôi cam kết cung cấp các sản phẩm an toàn, đáng tin cậy và chất lượng cao, vượt quá mong đợi của khách hàng.

Chất lượng, tính toàn vẹn và dịch vụ vượt trội là những nguyên tắc cốt lõi mà chúng tôi kiên định duy trì. Chúng tôi chân thành mong muốn được hợp tác với nhiều đối tác hơn để cùng nhau phát triển và thành công

Đầu nối cáp từ tính đực:

...Vật liệu:
Chân Pogo: Đồng thau (Mạ Plunger & Barrel 5U" Tối thiểu Au trên 60~100U" Ni);
Vỏ: LCP trắng + 30%GF UL94 V-0;
Nam châm: NdFeB N52 Mạ Ni;
Cáp: Trắng OD 3.5*2C(TC65*0.08),
Vỏ dây: Trắng TPE 80A .
Vỏ đầu nối: Trắng TPE 80A..
...Cơ khí:
Lực lò xo: 70g±20g, ở hành trình làm việc 1.0mm.
Hành trình đầy đủ: 1.2mm.
Tuổi thọ cơ học: Tối thiểu 10000 chu kỳ..
...Điện:
Điện áp: 12 V.
Dòng điện: 3A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48 H.

Đầu nối từ tính cái:

..Vật liệu:
PINr: Không chì C6801, mạ 5U" Tối thiểu Au trên 60~100U"Ni;
Vỏ: Trắng LCP+30%GF UL94 V-0 ;
Vỏ: Không chì C6801 Mạ Ni;
Nam châm: NdFeB N52 Mạ Ni
....Điện:
Điện áp: 12.0 V.
Dòng điện: 3.0A.
Điện trở tiếp xúc: Tối đa 50mΩ (PIN).
Kiểm tra hở và ngắn mạch 100%.
...Sản phẩm tuân thủ ROHS hoặc REACH.
...Kiểm tra phun muối: 48H.
… Mô tả ứng dụng sản phẩm (không giới hạn ở những điều sau):
1. Hàn bảng PCB cắm vào;
2. Tạo hình và đóng gói sau khi hàn dây;
3. Có thể thêm một đầu cuối truyền của bảng PCB đó;
4. Đúc ép phun khuôn nhúng;
5. Dây có thể được liên kết trực tiếp.

 Chú ý:
1. Nam châm sử dụng vật liệu NdFeB, nó có thể giữ lực từ mãi mãi (ngoại trừ nhiệt độ cao, bị hỏng, kết nối cùng cực)

2. Nam châm tồn tại sự nhiễu từ trường

3. Có thể thiết kế bảo vệ ngắn mạch

Đầu nối từ tính hoạt động như thế nào?

.Cả hai bên kết nối từ tính khi đặt gần nhau
.Đèn ở mặt sau của phích cắm cho biết nguồn điện đang chảy
.Khi các mặt được kéo ra, dòng điện dừng ngay lập tức
.Chúng tránh đoản mạch vì các đầu nối đẩy nhau, và nếu chúng hút nhau thì nó ở trên các bộ phận cách điện (vì cả hai đầu nối đều giải phóng cùng một cực từ)

Thông số đầu nối cáp từ tính 2Pin hình tròn:

Bản vẽ kỹ thuật đầu nối cáp từ tính đực 2Pin hình tròn

Bản vẽ kỹ thuật đầu nối từ tính cái 2Pin hình tròn

Đềxuất bố cục pcb

Ưu điểm của đầu nối từ tính:

1) Trải nghiệm kết nối hấp thụ tự động; Vận hành dễ dàng;

2) Sử dụng giao diện từ tính để tháo thiết bị dễ dàng hơn.

3) Chu kỳ sống cao. Nó hỗ trợ 50.000-300.000 lần gắn lại;

4) Dễ dàng thiết kế chống thấm nước tùy chỉnh, đầu cái có thể đạt được khả năng chống bụi và chống thấm nước (IP68);

5) Hỗ trợ dòng điện cao (3A-20A), sạc lại nhanh hơn;

6) Xếp hạng ăn mòn tuyệt vời (48H-120H) đáp ứng các môi trường khắc nghiệt；

7) Hình dạng tùy chỉnh để phù hợp với hình dạng sản phẩm, cải thiện điểm bán hàng của sản phẩm;

8) Định vị nam châm, sử dụng nam châm và cấu trúc để bảo vệ mạch kép đạt được sự phân biệthướng (Nó hướng đến người dùng và thân thiện với người dùng)

9) Giao diện khả năng mở rộng tuyệt vời, Có thể đạt được (Nguồn tín hiệu Video Audio Jack, v.v.);

10) Thời gian phát triển ngắn, khuôn chi phí thấp để tùy chỉnh;

11) Cung cấp truyền tín hiệu RF cao đáng tin cậy. Đầu nối của chúng tôi là USB 2.0

Các lĩnh vực ứng dụng sản phẩm là:

1.Thiết bị đeo được, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo được, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc, kết nối đầu dây từ tính

2. Thiết bị y tế, thiết bị không dây, thiết bị truyền thông dữ liệu, thiết bị viễn thông, thiết bị tự động hóa và công nghiệp, thiết bị nghe nhìn

3. Hàng không, điện tử hàng không vũ trụ, thông tin liên lạc quân sự

4. Ô tô, điều hướng ô tô, thiết bị kiểm tra và đo lường

5. Điện tử tiêu dùng (điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)

Tại sao khách hàng chọn UNION?

1. Dịch vụ tùy chỉnh chuyên nghiệp

Các sản phẩm và giải pháp khác nhau có thể được thiết kế theo nhu cầu khác nhau của khách hàng

2. Khả năng sản xuất mẫu nhanh

Mẫu sản phẩm tiêu chuẩn 2-3 ngày, mẫu tùy chỉnh mới 7 ngày làm việc, sản phẩm mở khuôn 12 ngày

3. Hệ thống kiểm soát chất lượng nghiêm ngặt

Khái niệm chất lượng là trên hết xuyên suốt toàn bộ quá trình sản xuất và kiểm tra, đồng thời kiểm soát chặt chẽ từng quy trình để đảm bảo chất lượng làm hài lòng khách hàng.

4. Xử lý bằng các thành phần nhập khẩu

Một số ít trục kim được gia công từ máy tiện chính xác nhập khẩu,
và hầu hết các trục kim được làm bằng dập nguội nhập khẩu để có độ ổn định cao hơn.

5. Thiết bị kiểm tra có độ chính xác cao

Cung cấp thử nghiệm chính xác và chính xác để liên tục cải thiện chất lượng sản phẩm

6. Quy trình kiểm soát chi phí hợp lý

Tiết kiệm chi phí, loại bỏ lãng phí, tối ưu hóa quy trình và làm nổi bật khả năng cạnh tranh về chi phí

7. Tiêu chuẩn môi trường sản phẩm .

Sản phẩm đáp ứng tiêu chuẩn EU ROHS và đáp ứng halogen

Cách đặt hàng đầu nối cáp từ tính từ UPE

Bước 1: Gửi yêu cầu của bạn
Cung cấp các chi tiết chính này:

✅Loại đầu nối: ví dụ: Chỉ sạc, Dữ liệu + Nguồn (USB-C/HDMI), Chân Pogo, Kết hợp

✅Số lượng: Khối lượng hàng năm ước tính (ví dụ: 50K đơn vị/năm)

✅Nhu cầu tùy chỉnh:
.Hình dạng/kích thước (ví dụ: hình tròn Ø5mm, góc vuông)
.Định mức dòng điện (ví dụ: sạc nhanh 8A)

.Xếp hạng IP (ví dụ: IPX8 chống thấm nước)

.Loại tín hiệu (ví dụ: USB 2.0 + nguồn 12V)
Tính thẩm mỹ (màu sắc, thương hiệu, lớp hoàn thiện bề mặt)

✅Thông số kỹ thuật: Điện áp hoạt động, chu kỳ giao phối, phạm vi nhiệt độ hoạt động

Bước 2: Báo giá & Thỏa thuận
UPE cung cấp:
.Giá đơn vị (chiết khấu theo số lượng cho đơn hàng từ 5K trở lên)
.Thời gian giao hàng (tạo mẫu + sản xuất hàng loạt)
.Điều khoản thanh toán (ví dụ: đặt cọc 50%, 50% trước khi giao hàng)

Hoàn thiện: MOQ, lịch trình giao hàng, đóng gói

Bước 3: Xác nhận đơn hàng & Thanh toán
Ký PO hoặc thỏa thuận đặt hàng chính thức

Thanh toán an toàn qua:
.Chuyển khoản ngân hàng (SWIFT/TT)
.PayPal
.Thư tín dụng (đối với đơn hàng số lượng lớn)

Bước 4: Sản xuất & Vận chuyển
✅Tạo mẫu: 5-7 ngày (phê duyệt mẫu trước khi sản xuất hàng loạt)

✅Sản xuất hàng loạt: 15-20 ngày (khả năng mở rộng linh hoạt)

Vận chuyển:
.EXW
.Hậu cần có thể theo dõi (DHL, FedEx, vận chuyển đường biển)

Bước 5: Đảm bảo chất lượng
✅Trước khi giao hàng: UPE cung cấp báo cáo QC (kiểm tra IP, kiểm tra tính liên tục)

✅Sau khi giao hàng: Kiểm tra:
.Độ chính xác về kích thước
.Hiệu suất tín hiệu/nguồn
.Tính nhất quán của lớp hoàn thiện

Thời hạn thanh toán:

Đặt cọc 50% (Trả trước): Bao gồm chi phí sản xuất (vật liệu, nhân công).

Số dư 50% (Thanh toán trước khi giao hàng): Đảm bảo kiểm soát chất lượng và cam kết từ cả hai bên.

Phương thức thanh toán:

T/T (Chuyển khoản ngân hàng), PayPal, Ngân hàng OCBC

Đề xuất:

Sử dụng PayPal cho các mẫu (an toàn hơn).

Sử dụng T/T cho các đơn hàng số lượng lớn (phí thấp hơn).

Vận chuyển

Bất kỳ câu hỏi nào, vui lòng gửi đến union@upetech.net
