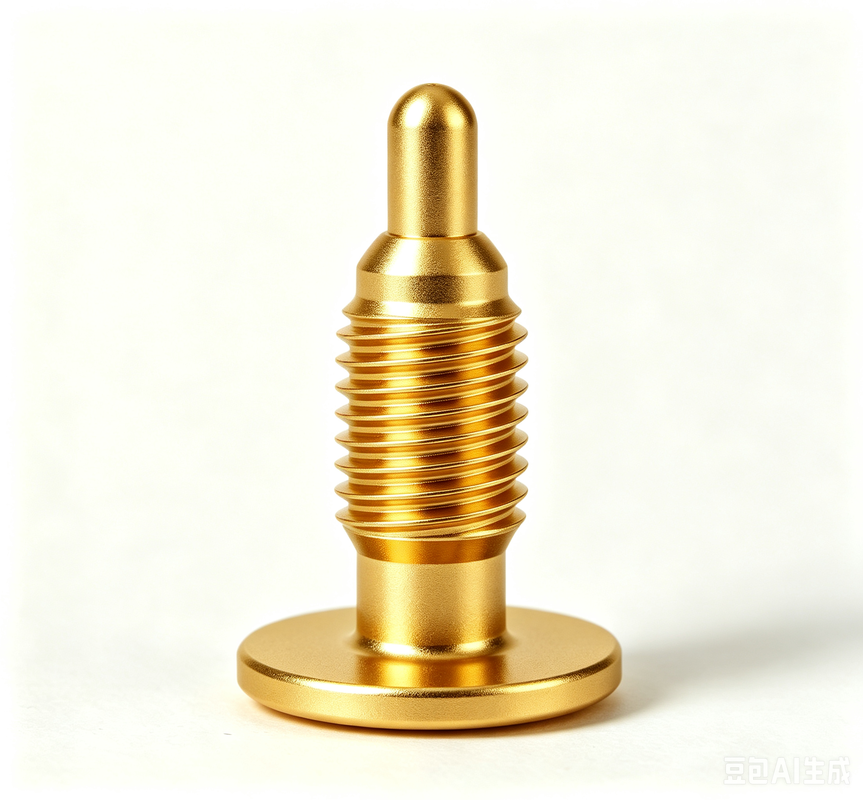

pogo pin mạ vàng dạng vít

Tên thương hiệu:	UPE
Số mẫu:	Đinh Pogo hai đầu
MOQ:	10000
Giá cả:	$0.1-$0.5
Chi tiết đóng gói:	túi PE
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

ISO9001

Tên:

pin pogo loại vít

Vật liệu:

Đồng thau C3604, Sus304

Điện trở tiếp xúc:

50mΩ tối đa ở độ cao làm việc

Nhiệt độ hoạt động:

-40 ℃ ~+130 trong vòng 24 giờ.

Thử nghiệm phun muối:

48 h

Màu sắc:

Màu vàng

Khả năng cung cấp:

50kpcs/ngày

Làm nổi bật:

pogo pin mạ vàng dạng vít

pogo pin lò xo mạ vàng

Màng Pogo Pin Connector

Mô tả sản phẩm

Chốt lò xo mạ vàng loại vít

Dịch vụ tùy chỉnh POGO PIN chuyên nghiệp với nhiều hình dạng và cấu trúc nhỏ có sẵn. Giải pháp dòng điện cao tùy chỉnh từ 15A đến 30A. Các sản phẩm và giải pháp pogo pin khác nhau được thiết kế theo yêu cầu của khách hàng.

Pogo Pin là gì?

Pogo Pin là một đầu nối điện được sử dụng để thiết lập kết nối tạm thời giữa hai mạch. Nó bao gồm một pít-tông được lò xo nén bên trong một ống lót, cho phép nén và duy trì tiếp xúc đáng tin cậy khi ấn vào các bề mặt dẫn điện.

Thông số kỹ thuật

Thông số	Thông số kỹ thuật
Tên	Chốt pogo loại vít
Pít-tông	Đồng thau C3604
Ống lót	Đồng thau C3604
Lò xo	SUS304
Tuổi thọ cơ học	Tối thiểu 50.000 chu kỳ.
Điện trở tiếp xúc	Tối đa 50mΩ (PIN)
Nhiệt độ hoạt động	-40℃~+130℃ trong vòng 24 giờ
Khả năng chịu nhiệt hàn	260℃±5℃ 20s±2s
Thử nghiệm phun muối	48H
Chứng nhận	Tuân thủ ROHS hoặc REACH
Kiểm tra	Kiểm tra hở mạch và ngắn mạch 100%

Các loại cấu trúc có sẵn

Chiều cao tổng thể của POGO PIN tiêu chuẩn: 2,8mm ~ 11,0mm (không bao gồm chiều dài đuôi của pogo pin DIP)

SMT: Độ ổn định tốt với thiết kế đáy phẳng để dễ dàng hàn bảng mạch PCB
DIP: Chốt định vị ngăn ngừa sai lệch trong quá trình hàn PCB
Đầu đôi: Kết nối bảng-bảng hai chiều linh hoạt mà không cần hàn
Góc vuông: Đuôi uốn cong để tối ưu hóa không gian, có thể hàn với dây
Cốc hàn: Thích hợp cho các sản phẩm cáp, dễ hàn dây
Loại vít: Thông số kỹ thuật đặc biệt để đáp ứng nhu cầu đa dạng của khách hàng
Loại một mảnh: Khả năng chịu dòng điện cao với các yêu cầu tùy chỉnh
Loại bóng cầu: Khả năng chịu lực ngang với các tùy chọn tùy chỉnh

Các tùy chọn cấu trúc bên trong

Cấu trúc A: Pít-tông có vát xiên

Ưu điểm: Sử dụng thông thường, trở kháng ổn định, tuổi thọ cao

Ứng dụng: Sử dụng thường xuyên SMT & DIP

Cấu trúc B: Pít-tông có thiết kế khoan

Ưu điểm: Nén tối đa trong không gian hạn chế

Ứng dụng: Sử dụng thường xuyên SMT & DIP

Cấu trúc C: Pít-tông có thiết kế phẳng

Ưu điểm: Dễ gia công cho các cấu trúc bị giới hạn không gian

Ứng dụng: Sử dụng thường xuyên SMT & DIP

Cấu trúc D: Ống lót có hạt cách điện

Ưu điểm: Trở kháng ổn định, thích hợp cho dòng điện trên 10A

Ứng dụng: Sử dụng thường xuyên SMT & DIP

Cấu trúc E: Nén hai mặt

Ưu điểm: Tiết kiệm không gian, khoảng cách xa, tiếp xúc bảng nén lớn

Ứng dụng: Ghép nối bảng-bảng

Cấu trúc F: Kết hợp bốn mảnh

Ưu điểm: Độ mịn áp lực cao, độ lệch pít-tông nhỏ, chống nước, chống bụi, kéo dài tuổi thọ

Ứng dụng: Các ứng dụng dòng điện cao, hiệu suất cao, chống nước và chống bụi

Cấu trúc G: Nén trục trung gian

Ưu điểm: Cấu trúc đơn giản, khả năng chịu dòng điện cao

Ứng dụng: Sử dụng dòng điện cao khi hàn

Cấu trúc H: Tiếp xúc nén bi

Ưu điểm: Cấu trúc đơn giản, dễ gia công

Ứng dụng: Các ứng dụng có hành trình làm việc nhỏ

Ứng dụng sản phẩm

Bảng mạch PCB
Máy ảnh kỹ thuật số / Sản phẩm y tế / Hộp mực máy in
Tay cầm gôn / Xe điện / Ứng dụng điện thoại
Máy khử rung tim / Sạc xe hơi / Máy lọc không khí
Đèn LED phẳng / Đèn pin LED / Máy tính bảng / Máy tính xách tay / PC
Sạc dự phòng / Sản phẩm kỹ thuật số / Ứng dụng điện gia dụng nhỏ
Sản phẩm sạc / Sản phẩm truyền tín hiệu

Tại sao chọn UPE?

Tùy chỉnh & Linh hoạt: Giải pháp tùy chỉnh cho các yêu cầu cụ thể
Mẫu nhanh: Thời gian đưa ra thị trường nhanh hơn với tạo mẫu nhanh
Kiểm tra chất lượng nghiêm ngặt: Kiểm tra toàn diện trong suốt quá trình sản xuất
Linh hoạt QC tập trung vào khách hàng: Quy trình kiểm soát chất lượng có thể thích ứng
Hợp tác QC thời gian thực: Giám sát chất lượng và phản hồi liên tục

Thông số hiệu suất

Thành phần	Tùy chọn vật liệu
Vật liệu ống lót	Đồng thau, Đồng berili, Đồng phosphor
Vật liệu pít-tông	Đồng thau, Đồng berili, Đồng phosphor, Thép không gỉ
Tùy chọn lò xo	Thép không gỉ, Dây đàn piano
Yêu cầu mạ	Vàng-Au, Bạc-Ag, Niken-Palađi (Pd-Ni)
Dòng điện định mức	1A, 2A, 3A, 5A, 15A hoặc 30A (cấu trúc khác nhau)
Điện áp định mức	DC 12V, 24V
Điện trở tiếp xúc	Tối đa 30mΩ, 50mΩ (tĩnh)
Kiểm tra tuổi thọ	Tối thiểu 50.000 chu kỳ, Tối đa 1.000.000 chu kỳ
Nhiệt độ hàn lại	265℃, 4~5 giây

Kiểm tra độ tin cậy

Loại kiểm tra	Thông số kỹ thuật
Lực giữ	Tối thiểu 50.000 chu kỳ ở tốc độ 500±50 chu kỳ mỗi giờ
Độ ẩm	90-95% RH ở 40℃±2℃ trong 96 giờ
Khả năng chịu nhiệt hàn	265℃+10/-0℃ trong 30-35 giây
Phun muối	Dung dịch muối 5±1% ở 35+1℃/-2℃ trong 48 giờ
Kiểm tra lực lò xo	100g±20g ở chiều cao làm việc
Tuổi thọ nhiệt độ	85℃±2℃ trong 96 giờ
Khả năng hàn	265±5℃, hàn thiếc/chì 60/40±5% trong 4,0-5,0 giây
Điện trở tiếp xúc	Dòng kiểm tra: tối đa 100 mA, Điện áp: tối đa 20 mV

Thiết bị kiểm tra

Phòng thí nghiệm độc lập được trang bị thiết bị kiểm tra toàn diện bao gồm:

Máy kiểm tra lực lắp
Máy chiếu hai chiều
Máy đo độ dày
Máy kiểm tra tự động
Máy kiểm tra điện trở cách điện
Máy đánh bóng mẫu kim tương
Máy kiểm tra phun muối
Máy kiểm tra tăng nhiệt độ dòng điện
Thiết bị đo đường cong hành trình tải
Máy kiểm tra ROHS
Máy đo độ nhám
Máy kiểm tra trở kháng đàn hồi
Máy kiểm tra tuổi thọ

Lợi thế cạnh tranh

Sản xuất công nghệ cao: Kỹ thuật sản xuất tiên tiến cho chất lượng vượt trội
Hệ thống quản lý có hệ thống: Quy trình hợp lý hóa để đạt hiệu quả và nhất quán
Chứng nhận ISO 9001: Cam kết các tiêu chuẩn chất lượng quốc tế
Tuân thủ RoHS: Đáp ứng các quy định về môi trường và an toàn
Thời gian phát triển ngắn: Chu kỳ tạo mẫu và sản xuất nhanh hơn
Giá cả cạnh tranh & Chất lượng ổn định: Giải pháp hiệu quả về chi phí mà không ảnh hưởng đến độ tin cậy

Thông tin đặt hàng

Phương thức thanh toán

T/T (Chuyển khoản ngân hàng)
PayPal
Ngân hàng OCBC

Khuyến nghị: PayPal cho mẫu (an toàn hơn), T/T cho đơn hàng số lượng lớn (phí thấp hơn)

Thời gian giao hàng

Thời gian giao hàng mẫu: Mẫu có sẵn trong kho 2-3 ngày làm việc / Mẫu tùy chỉnh 5-7 ngày làm việc
Thời gian giao hàng sản xuất: 10-15 ngày làm việc

Điều khoản thương mại

Thị trường: Châu Mỹ, Châu Âu, Châu Á, Nam Phi
Điều khoản thương mại: EXW
Vận chuyển: Hàng không, Hàng hải, Chuyển phát nhanh
Dịch vụ: Chất lượng cao với giá hợp lý, dịch vụ OEM, kích thước, màu sắc và thiết kế tùy chỉnh có sẵn
