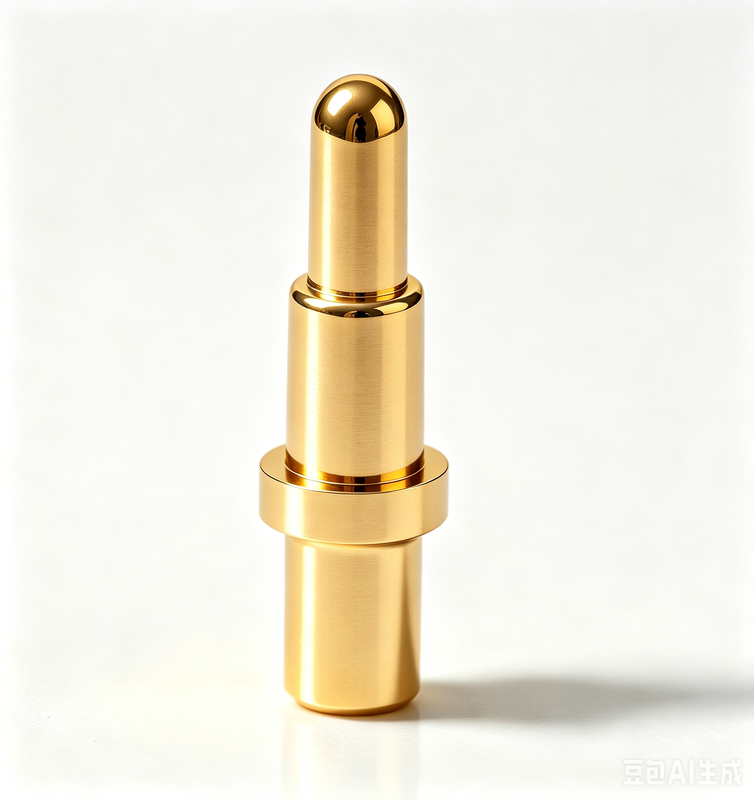

chốt pogo lò xo mạ vàng SMT cho PCB

Tên thương hiệu:	UPE
Số mẫu:	SMT POGO Pin
MOQ:	10000
Giá cả:	$0.1-$0.5
Chi tiết đóng gói:	túi PE
Điều khoản thanh toán:	T/T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

ISO9001

Thử nghiệm phun muối:

SMT POGO Pin

Vật liệu:

Đồng thau C3604, Sus304

Cuộc sống cơ học:

50000 chu kỳ tối thiểu ..

Nhiệt độ hoạt động:

-40 ℃ ~+130 trong vòng 24 giờ.

Điện trở tiếp xúc:

50mΩ tối đa ở độ cao làm việc

Hiện hành:

Điện áp:

Khả năng cung cấp:

50kpcs/ngày

Làm nổi bật:

chốt pogo mạ vàng SMT

chốt pogo lò xo cho PCB

chốt pogo mạ vàng có bảo hành

Mô tả sản phẩm

SMT vàng bọc xuân tải PCB Pogo Pin

UPE cung cấp dịch vụ tùy chỉnh Pogo Pin chuyên nghiệp, cung cấp nhiều hình dạng và cấu trúc nhỏ gọn.thiết kế các sản phẩm khác nhau và các giải pháp chân pogo theo yêu cầu cụ thể của khách hàng.

Pogo Pin là một đầu nối điện thiết lập kết nối tạm thời giữa hai mạch.cho phép nén và duy trì tiếp xúc đáng tin cậy khi ép vào bề mặt dẫn điện.

8 Loại cấu trúc bên ngoài

SMT:Tính ổn định tuyệt vời với thiết kế đáy phẳng cho việc hàn bảng PCB dễ dàng
DIP:Đinh định vị ngăn chặn độ lệch trong quá trình hàn PCB, đảm bảo sự sắp xếp chính xác
Double Head:Kết nối hai chiều linh hoạt từ bảng đến bảng mà không yêu cầu hàn
góc phải:Thiết kế đuôi cong để tối ưu hóa không gian, tương thích với hàn dây
Cốc hàn:Lý tưởng cho các sản phẩm cáp có khả năng hàn dây dễ dàng
Loại vít:Các thông số kỹ thuật tùy chỉnh để đáp ứng các yêu cầu khác nhau của khách hàng
Loại một phần:Công suất dòng điện cao với các tùy chọn thiết kế tùy chỉnh
Loại quả cầu hình cầu:Phù hợp lực bên với các yêu cầu tùy chỉnh

Các tùy chọn cấu trúc nội bộ

Cấu trúc A: Máy phun với Bevel nghiêng

Ưu điểm:Sử dụng thông thường, trở kháng ổn định, tuổi thọ dài

Ứng dụng:SMT & DIP Sử dụng thường xuyên

Cảnh báo:Không thể vượt quá giới hạn thời gian làm việc

Cấu trúc B: Máy phun với thiết kế khoan

Ưu điểm:Nén tối đa trong không gian hạn chế

Ứng dụng:SMT & DIP Sử dụng thường xuyên

Cảnh báo:Tránh vượt quá đường đập giới hạn và dòng điện quá mức

Cấu trúc C: Thiết kế máy bơm phẳng

Ưu điểm:Dễ dàng gia công, cấu trúc tiết kiệm không gian

Ứng dụng:SMT & DIP Sử dụng thường xuyên

Cảnh báo:Tránh vượt quá đường đập giới hạn và dòng điện quá mức

Cấu trúc D: Thùng có hạt cách nhiệt

Ưu điểm:Kháng cố ổn định, phù hợp với dòng điện trên 10A

Ứng dụng:SMT & DIP Sử dụng thường xuyên

Cảnh báo:Không thể vượt quá giới hạn thời gian làm việc

Cấu trúc E: Nén hai mặt

Ưu điểm:Tiết kiệm không gian, khoảng cách dài, tiếp xúc bảng nén lớn

Ứng dụng:Đưa tàu qua tàu

Cảnh báo:Không thể vượt quá giới hạn thời gian làm việc

Cấu trúc F: Kết hợp bốn phần

Ưu điểm:Độ mịn của máy in cao, giảm độ lệch của máy bấm, chống nước, chống bụi, kéo dài tuổi thọ

Ứng dụng:Ứng dụng điện dòng cao, hiệu suất cao, chống nước và chống bụi

Cấu trúc G: Nén trục trung gian

Ưu điểm:Cấu trúc đơn giản, công suất điện cao

Ứng dụng:Ứng dụng hàn dòng điện cao

Cảnh báo:Không thể vượt quá giới hạn thời gian làm việc

Cấu trúc H: Giao tiếp nén quả bóng

Ưu điểm:Cấu trúc đơn giản, dễ xử lý

Ứng dụng:Ứng dụng nhịp lao động nhỏ

Cảnh báo:Không thể vượt quá giới hạn thời gian làm việc

Các lĩnh vực ứng dụng

Tại sao chọn UPE?

Tùy chỉnh & linh hoạt:Các giải pháp phù hợp với các yêu cầu cụ thể
Các mẫu nhanh:Thời gian đưa ra thị trường nhanh hơn với chế tạo nguyên mẫu nhanh
Kiểm tra chất lượng nghiêm ngặt:Kiểm tra toàn diện bao gồm Kiểm tra vật liệu đến, Kiểm tra chất lượng trong quá trình, Kiểm tra cuối cùng 100% và khả năng theo dõi và tuân thủ
Tính linh hoạt QC tập trung vào khách hàng:Các quy trình kiểm soát chất lượng thích nghi
Hợp tác QC thời gian thực:Hỗ trợ kiểm soát chất lượng ngay lập tức

Các thông số hiệu suất

Thành phần	Các lựa chọn vật chất
Vật liệu thùng	Đồng, Beryllium đồng, Phosphor đồng
Vật liệu của máy phun	Đồng, đồng Beryllium, Phosphor, đồng, thép không gỉ
Các tùy chọn mùa xuân	Thép không gỉ, dây âm nhạc
Yêu cầu mạ	Vàng-Au, bạc-Ag, palladium-nickel (Pd-Ni)
Lưu lượng điện	1A, 2A, 3A, 5A, 15A hoặc 30A (tùy thuộc vào cấu trúc)
Điện áp định số	DC 12V, 24V
Kháng tiếp xúc	30mΩ, 50mΩ tối đa.
Kiểm tra cuộc sống	50,000 chu kỳ Min., 1,000,000 chu kỳ tối đa
Nhiệt độ dòng chảy trở lại	265°, 4-5 giây

Kiểm tra độ tin cậy

Loại thử nghiệm	Thông số kỹ thuật
Lực giữ	500±50 chu kỳ mỗi giờ, tối thiểu 50.000 chu kỳ
Độ ẩm	EIA-364-31, 90-95% RH ở 40 °C ± 2 °C trong 96 giờ
Chống nhiệt hàn	EIA-364-56, 265°C+10/-0°C trong 30-35 giây
Xịt muối	EIA-364-26, dung dịch muối 5±1% ở 35+1°C/-2°C trong 48 giờ
Kiểm tra lực xuân	100g±20g ở độ cao làm việc
Tuổi thọ nhiệt độ	EIA-364-17, 85 °C ± 2 °C trong 96 giờ
Khả năng hàn	EIA-364-52, 265±5°C, 60/40±5% Sn/pb hàn trong 4,0-5,0 giây
Kháng tiếp xúc	EIA-364-23, 100 mA dòng điện thử nghiệm tối đa, 20 mV điện áp tối đa

Thiết bị thử nghiệm

Phòng thí nghiệm độc lập của chúng tôi có thiết bị thử nghiệm toàn diện bao gồm:

Máy kiểm tra lực chèn
Máy chiếu hai chiều
Máy đo độ dày
Máy kiểm tra tự động
Máy kiểm tra kháng cách nhiệt
Máy đánh bóng mẫu kim loại
Máy thử phun muối
Máy kiểm tra nhiệt độ tăng hiện tại
Thiết bị điều chỉnh đường cong khối lượng tải
Kiểm tra ROHS
Máy kiểm tra độ thô
Máy kiểm tra trở ngại đàn hồi
Kiểm tra sức sống

Ưu điểm cạnh tranh

Sản xuất công nghệ cao:Kỹ thuật sản xuất tiên tiến cho chất lượng cao hơn
Hệ thống quản lý có hệ thống:Các quy trình hợp lý để hiệu quả và nhất quán
Chứng nhận ISO 9001:Cam kết tuân thủ các tiêu chuẩn chất lượng quốc tế
Tuân thủ RoHS:Phù hợp với các quy định về môi trường và an toàn
Thời gian phát triển ngắn:Chu kỳ sản xuất và tạo mẫu nhanh hơn
Giá cả cạnh tranh và chất lượng ổn định:Các giải pháp hiệu quả về chi phí và đáng tin cậy

Thông tin đặt hàng

Phương pháp thanh toán:T/T (Bản chuyển ngân hàng), PayPal, OCBC Bank

Khuyến nghị:PayPal cho các mẫu (an toàn hơn), T / T cho các đơn đặt hàng hàng loạt (phí thấp hơn)

Thời gian dẫn đầu mẫu:Mẫu hàng 2-3 ngày làm việc / Mẫu tùy chỉnh 5-7 ngày làm việc

Thời gian sản xuất:10-15 ngày làm việc

Thị trường:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Tùy chọn vận chuyển:Hàng không, biển, Express

Dịch vụ:Chất lượng cao với giá cả hợp lý, dịch vụ OEM, kích thước tùy chỉnh, màu sắc và thiết kế

Bao bì và vận chuyển

Để hỏi, vui lòng liên hệ với:union@upetech.net
