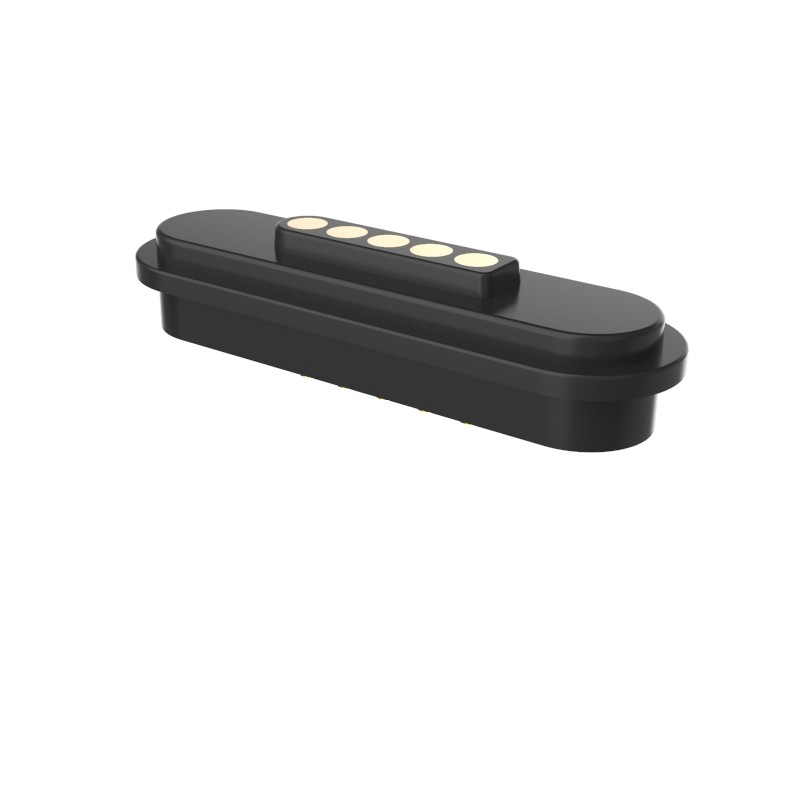

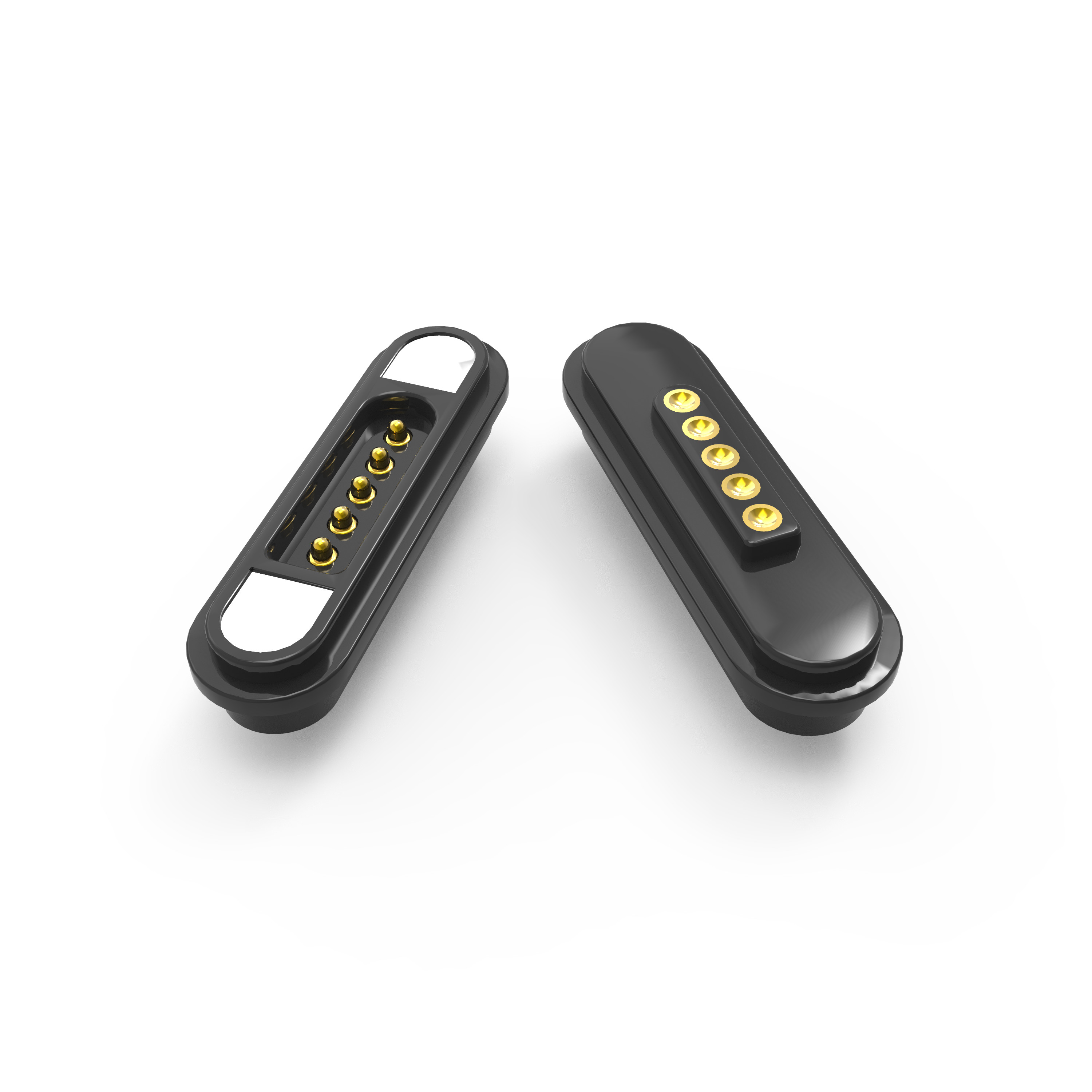

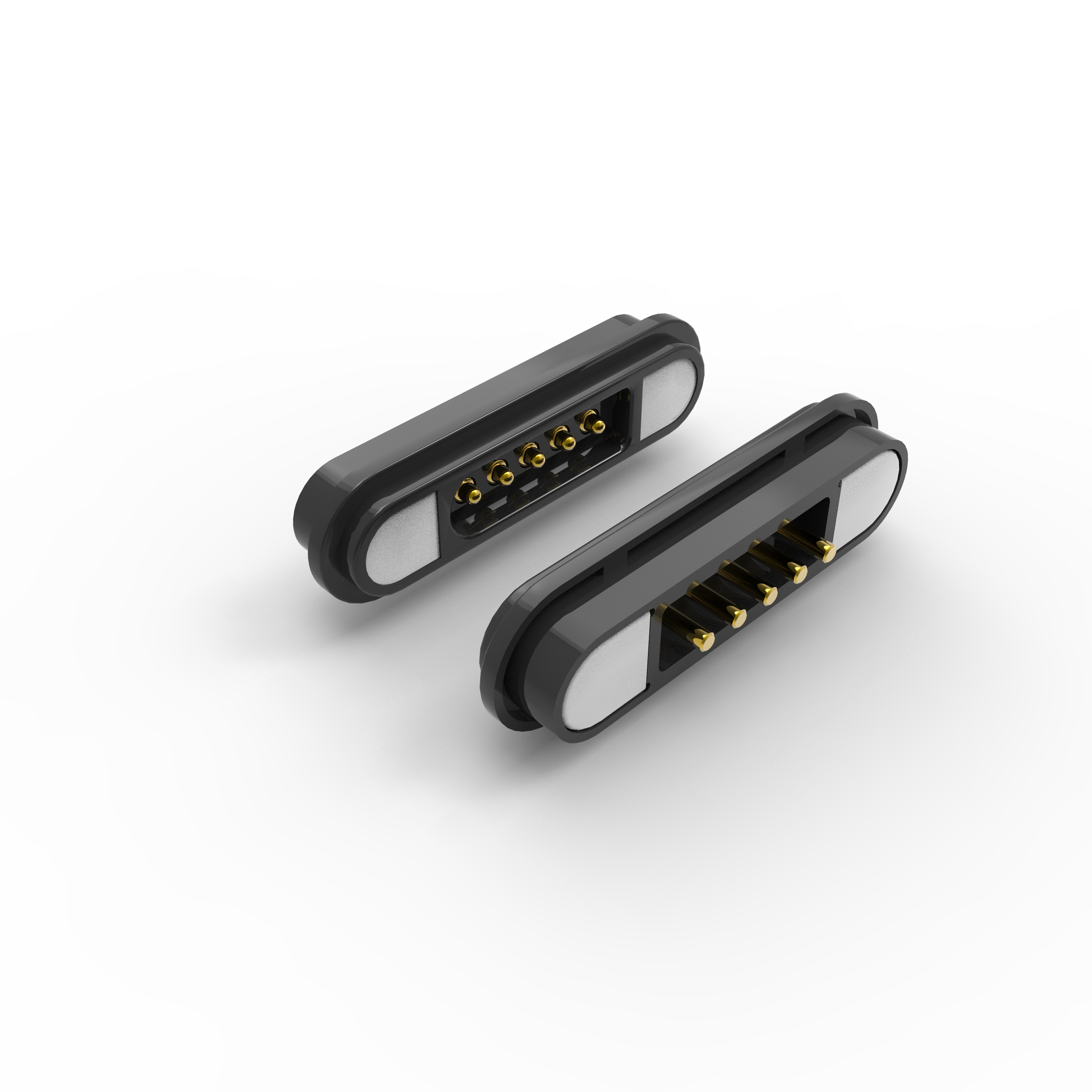

12V 5 pin kết nối từ DIP nam và nữ kết nối từ 3A

5pin DIP Magnetic Connector 3A Đàn ông và nữ Power Charger Terminal

Sản phẩm này dường như là mộtđầu nối nối từ tínhvới mộtVòng tiếp xúc kim đồng bọc vàng,Bộ chứa nhựa HTN, và mộtnam châm neodymiumDưới đây là một sự phân chia có cấu trúc các tính năng và thông số kỹ thuật chính của nó:

1. Vật liệu & Xây dựng

Pogo Pin:Đồng mạ mạ vàng (phần kim loại kim loại màu vàng) để chống ăn mòn và dẫn điện tốt.

Vỏ nhựa: HTN (Nylon nhiệt độ cao) + chất lấp 30%, UL94 V-0 (khó bốc cháy, tự tắt).Màu đen, chống nhiệt độ cao.

Nam châm:Nam châm vĩnh viễn Neodymium Iron Boron (NdFeB)(sức mạnh từ tính cao).

Lớp phủ nhựa epoxy tùy chọn để chống ăn mòn (trượt thử nghiệm phun muối 48 giờ).

2. Đặc tính cơ học

Lực mùa xuân: 80g ± 20g ở độ cao làm việc 1,0mm.

Lực từ tính đậu:> 600g(đảm bảo sự gắn bó mạnh mẽ giữa nam và nữ).

Tuổi thọ:50,000+ chu kỳ giao phối(có độ bền cho việc sử dụng nhiều lần).

Thiết kế chống mạch ngắn: Ngăn ngừa tai nạn điện ngắn.

Biểu hiện cực: Định dạng rõ ràng cho hướng điện chính xác.

3. Tính chất điện

Điện áp định số:12V DC.

Dòng điện liên tục:3.0A.

Kháng tiếp xúc:≤ 50mΩ(đối kháng thấp để truyền năng lượng hiệu quả).

Xét nghiệm điện áp cao:AC 1000V / DC 1000V, 0,5mA cho3 giây.(đảm bảo tính toàn vẹn của cách điện).

4. Môi trường & Tuân thủ

Phù hợp với RoHS & REACH(không chứa chất nguy hiểm).

Đánh giá lửa: UL94 V-0 (thích hợp cho các yêu cầu an toàn nghiêm ngặt).

5Ứng dụng

Bộ kết nối từ tính này rất linh hoạt cho:

1. Máy hàn PCB: Cắm vào lắp đặt cho bảng mạch.

2. Việc đúc quá mức/bọc: Tương thích với gói sau hàn.

3. Kết nối đầu cuối: Có thể giao tiếp với đầu dây.

4. Máy đúc phun: Thích hợp cho các tập hợp đúc.

5. Đuất dây trực tiếp: Cho phép gắn dây bằng tay.

Tại sao chọn UPE:

.Xây dựng nguyên mẫu nhanh: 3-5 ngày đối với mẫu

.Hiệu quả về chi phí: Giá MOQ cạnh tranh

.Đảm bảo chất lượng: Kiểm tra tự động 100%

.Sản xuất công nghệ caovới kỹ thuật chính xác

.Kiểm soát chất lượng có hệ thốngcho hiệu suất nhất quán

Các bộ kết nối từ tính 5pin:

Sơ đồ kỹ thuật của bộ kết nối nam 5pin (Cách đo chính):

Sơ đồ kỹ thuật của bộ kết nối từ tính nữ 5pin (Cách đo chính):

Ưu điểm của Magnetic Connector:

1)Kinh nghiệm kết nối hấp thụ tự động; Hoạt động dễ dàng;

2) Sử dụng một giao diện từ tính để loại bỏ thiết bị dễ dàng hơn.

3) Chu kỳ sống cao. Nó hỗ trợ 50.000-300.000 thời gian gắn kết lại;

4) Nó là dễ dàng để tùy chỉnh thiết kế chống nước, nữ có thể đạt được chống bụi và chống nước (IP68);

5)Hỗ trợ dòng điện cao (3A-20A), sạc nhanh hơn;

6) Điểm ăn mòn tuyệt vời (48H-120H) đáp ứng môi trường khắc nghiệt;

8) Hình dạng tùy chỉnh để đáp ứng sự phù hợp với hình dạng sản phẩm, cải thiện điểm bán sản phẩm;

9) Vị trí nam châm, sử dụng nam châm và cấu trúc để bảo vệ hai mạch đạt phân biệt

hướng (( Nó hướng đến người dùng và thân thiện với người dùng)

10) Giao diện mở rộng tuyệt vời, Có thể đạt được ((Power Signal Video Audio Jack Etc);

11)Thời gian phát triển ngắn, khuôn chi phí thấp cho tùy chỉnh;

12) Cung cấp một truyền tín hiệu RF cao đáng tin cậy.0

Cách đặt hàng
* Bạn gửi cho chúng tôi bản vẽ hoặc mẫu

* Nhóm kỹ sư chuyên nghiệp của chúng tôi tiến hành đánh giá

* Bạn so sánh bản vẽ và chúng tôi làm mẫu để gửi cho bạn

* Bạn kiểm tra mẫu và chấp thuận, sau đó đặt hàng và trả 50% tiền đặt cọc

* Chúng ta bắt đầu làm sản phẩm

* Khi hàng hóa được hoàn thành, chúng tôi chụp ảnh cho séc của bạn và sau đó bạn trả số dư

* Chúng tôi cung cấp các sản phẩm cho bạn bằng DHL, TNT, UPS, FedEx

Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư

Phương thức thanh toán:T/T,PayPal,OCBC

Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc

Thời gian sản xuất:10-15Ngày làm việc

Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi

Thời hạn giao dịch:EXW

Hàng hóa:Hàng không, biển, nhanh

Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
