| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Số mô hình: | VIC1302A/ VIC1302B |
| Tài liệu: | VIC1302A.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $1-$5 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 12-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Máy kết nối từ tính | Vật liệu: | THN, đồng C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| lực lượng mùa xuân: | 80g ± 20g | Storke làm việc: | 1.0mm |
| điện áp: | 12V | Hiện tại: | 5A |
| lực từ: | 450g | Cuộc sống cơ khí: | 5000 chu kỳ tối thiểu. |
| Liên hệ với điện trở: | Tối đa 50mΩ (PIN) | Thử nghiệm phun muối: | 48H |
| Màu sắc: | màu đen, vàng | ||
| Làm nổi bật: | 5A Máy kết nối từ tính,Máy kết nối từ tính 7 pin,Magnetic Male Female Connector góc phải |
||

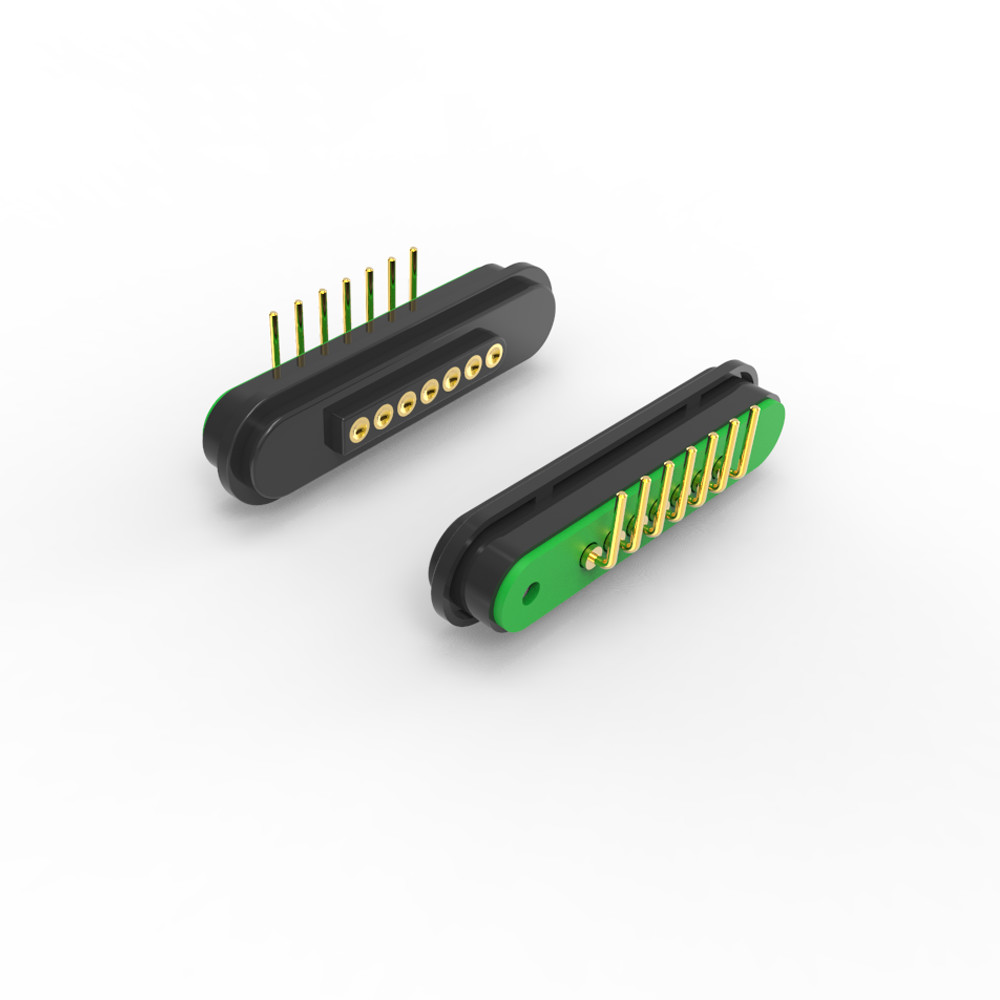

5A 2.2mm pitch 7pin nam nữ góc phải pogo pin kết nối từ tính.
Các kết nối từ tính 7pin là một giải pháp kết nối nhỏ gọn, dòng điện trung bình được thiết kế cho các kết nối an toàn và có thể tháo rời trong điện tử.
Thông số kỹ thuật chính:
Lượng điện làm việc liên tục:5A
Đánh giá điện áp:12V
Đánh bóng:2.2mm (khoảng cách nhỏ gọn cho bố cục PCB dày đặc).
Số pin:7-pin (cặp nam + nữ).
Thiết kế góc phải:Tiết kiệm không gian trong khoang kín.
Pogo Pin liên lạc:Chạy bằng lò xo để kết nối đáng tin cậy, kháng cự thấp.
Giới tính:Phiên bản nam và nữ có sẵn (cặp giao phối).
Lực hấp dẫn từ tính giữa các giao diện đậu nối nam và nữ của kết nối từ tính góc phải 7 chân là > 450 gram (g),quan trọng đối với các kết nối ổn định trong các ứng dụng rung động cao hoặc di động. Các kết nối từ nam nữ là sử dụng nam N52 cấp cao nhất của nam và nữ N52 cấp cao nhất của thương mại có sẵn nam và nữ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ từ
Ứng dụng:
Điện tử mô-đun:PCB phát hành nhanh, thiết bị thử nghiệm.
Thiết bị tiêu dùng:Cổng sạc / dữ liệu từ tính (ví dụ: thiết bị đeo, IoT).
Thiết bị y tế / công nghiệp:Các đầu nối tái sử dụng để chẩn đoán.
Drones & Robotics:Các kết nối điện / tín hiệu có thể tháo rời, ect.
Ưu điểm:
✅Tiết kiệm không gian:góc thẳng + pitch 2,2mm phù hợp với các thiết bị nhỏ.
✅Độ bền:Pogo pin chịu đựng lặp đi lặp lại chu kỳ giao phối, thử nghiệm cuộc sống hơn 5000 lần tối thiểu
✅Người dùng thân thiện:Tự sắp xếp từ tính đơn giản hóa các kết nối.
✅Phương thức:Dễ thay thế/cải tiến.
Các tham số kết nối từ tính 7 chân:
|
Tên |
7pin Máy kết nối từ tính |
|
Đinh |
7pin hoặc tùy chỉnh |
|
Động cơ |
2.20mm |
|
Loại |
góc thẳng |
|
Pogo pin |
Đồng |
|
Nhà ở |
Đen HTN + 30%GF UL94 V-0 |
|
Nam châm |
Bor sắt neodymium |
|
Chất từ tính |
N52 ((Như yêu cầu) |
|
Sức mạnh từ tính |
450G |
|
Sức mạnh của lò xo |
80g±20g, tại1.0Mấy con bạch tuộc làm việc. |
|
Tuổi thọ cơ khí |
5000 cycle Min.. |
|
Hiện tại |
5A |
|
Điện áp |
DC 12V |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
High thử điện áp |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
Xét nghiệm phun muối |
48h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |

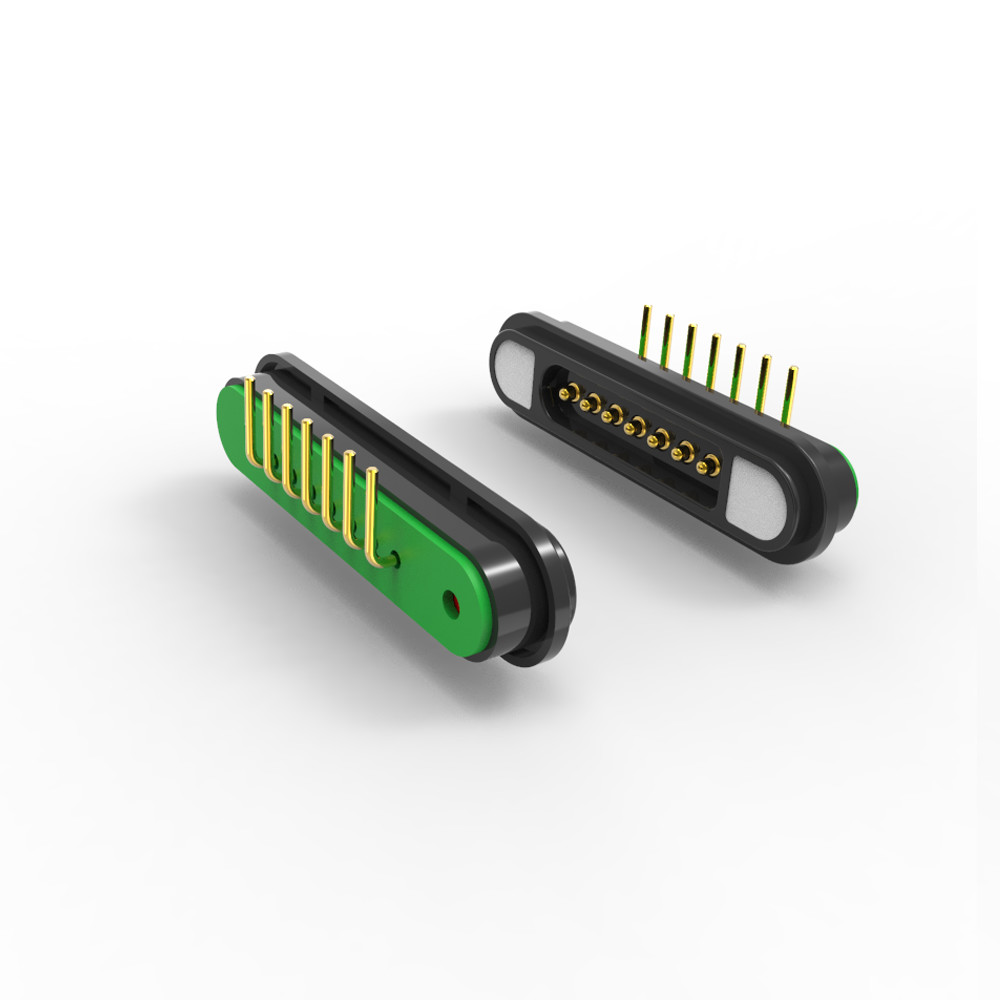

7pin nam góc phải kết nối từ tính:

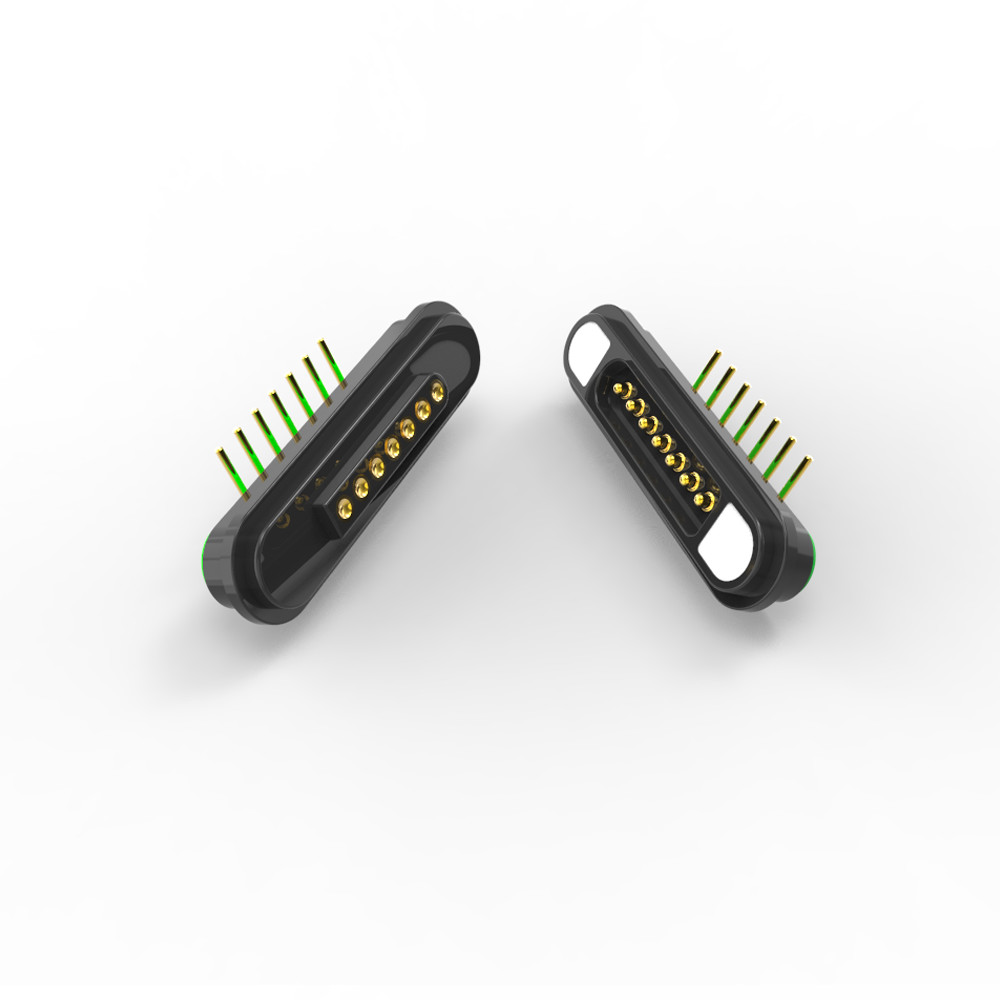

7pin nữ góc phải kết nối từ tính:
Phân bố PCB được khuyến cáo:
Độ khoan dung bố trí: ± 0,05mm
