| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Số mô hình: | VIC1550A/ VIC1550B |
| Tài liệu: | VIC1550A.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $1-$5 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 12-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Máy kết nối từ tính | Vật liệu: | THN, đồng C3604, SUS304, NdFeB N52 |
|---|---|---|---|
| lực lượng mùa xuân: | 80g ± 20g | Storke làm việc: | 1.0mm |
| điện áp: | 12V | Hiện tại: | 3.0A |
| lực từ: | 450g | Cuộc sống cơ khí: | 5000 chu kỳ tối thiểu. |
| Liên hệ với điện trở: | Tối đa 50mΩ (PIN) | Thử nghiệm phun muối: | 48H |
| Màu sắc: | màu đen, vàng | ||
| Làm nổi bật: | 3A Máy kết nối từ tính,Bộ kết nối từ tính Pogo nữ,Pogo Magnetic Connector góc phải |
||

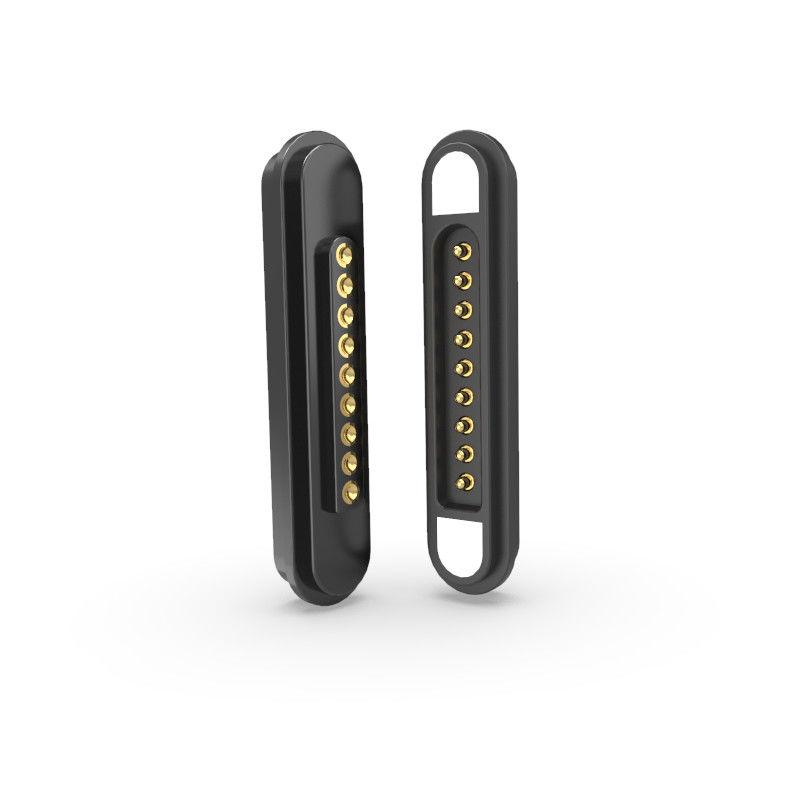

3A góc phải 9 pin pogo đầu nối từ tính nam và nữ cho Tablet
Các kết nối từ tính 9 chân sử dụng 9 chân pogo với một lồng nylon nhiệt độ cao và nam châm NdFeB để gắn an toàn.
1. Vật liệu & Bọc
Pogo Pins
Vật liệu: đồng (đút và thùng)
Bọc: Vàng (Au) trên Nickel (Ni) → Đảm bảo khả năng chống tiếp xúc thấp, chống ăn mòn và độ bền.
Nhà ở
Vật liệu: HTN (Nylon nhiệt độ cao) + 30% Sợi thủy tinh (GF) → Độ bền cơ học cao, chống nhiệt.
Màu sắc: Đen
Đánh giá khả năng cháy: UL94 V-0 → tự dập, phù hợp với các ứng dụng an toàn cao.
Nam châm
Loại: NdFeB (Neodymium Iron Boron), lớp N52 → Sức mạnh từ tính mạnh mẽ (thể loại cao nhất cho sử dụng thương mại).
Lớp phủ: Nickel (Ni) → Ngăn ngừa ăn mòn nam châm.
2Các thông số kỹ thuật điện
Điện áp hoạt động: 12V DC
Điện hoạt động: 5.0A → Thích hợp cho các ứng dụng năng lượng vừa phải (ví dụ: máy tính xách tay, thiết bị y tế).
Phản kháng tiếp xúc (PIN): ≤50mΩ (Max) → Đảm bảo truyền điện hiệu quả với mức mất mát tối thiểu.
Xét nghiệm điện áp cao:
AC/DC 1000V, 0,5mA, 3 giây → Xác định độ cách nhiệt và độ bền điện môi.
3Các đặc điểm chính
Tuân thủ: ROHS & REACH → Không chứa các chất nguy hiểm (đòi, thủy ngân, vv).
Lực từ tính: ≥ 450g → Nắm mạnh để kết nối an toàn.
Thiết kế an toàn: Bảo vệ chống mạch ngắn → Ngăn ngừa thiệt hại do tiếp xúc vô tình.
4Ứng dụng tiềm năng
Điện tử tiêu dùng: Bộ sạc từ tính cho máy tính xách tay, máy tính bảng hoặc thiết bị đeo.
Thiết bị y tế / công nghiệp: Kết nối điện an toàn, có thể tháo rời.
Ô tô / Hàng không vũ trụ: Các đầu nối đáng tin cậy cao trong môi trường khắc nghiệt.
5Ưu điểm
✔ Sức bền: Bụi bằng đồng bọc vàng + vỏ HTN chống mòn và nhiệt.
✔ Khả năng điện cao: 5A xử lý phù hợp với các thiết bị đói năng lượng.
✔ Chứng nhận an toàn: Đánh giá dễ cháy UL94 V-0 và được thử nghiệm điện áp cao.
✔ Nam châm mạnh: Nam châm cấp N52 đảm bảo gắn chắc.
Các tham số kết nối từ tính 9 chân:
|
Tên |
9pin Máy kết nối từ tính |
|
Đinh |
9pin hoặc tùy chỉnh |
|
Động cơ |
2.20mm |
|
Loại |
góc thẳng |
|
Pogo pin |
Đồng |
|
Nhà ở |
Đen HTN + 30%GF UL94 V-0 |
|
Nam châm |
Bor sắt neodymium |
|
Chất từ tính |
N52 ((Như yêu cầu) |
|
Sức mạnh từ tính |
450G |
|
Sức mạnh của lò xo |
80g±20g, tại1.0Mấy con bạch tuộc làm việc. |
|
Tuổi thọ cơ khí |
5000 cycle Min.. |
|
Hiện tại |
3.0A |
|
Điện áp |
DC 12V |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
High thử điện áp |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
|
Xét nghiệm phun muối |
48h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |

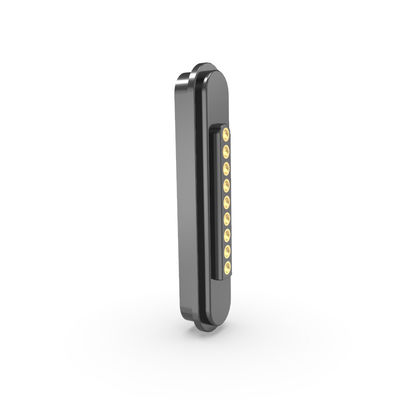

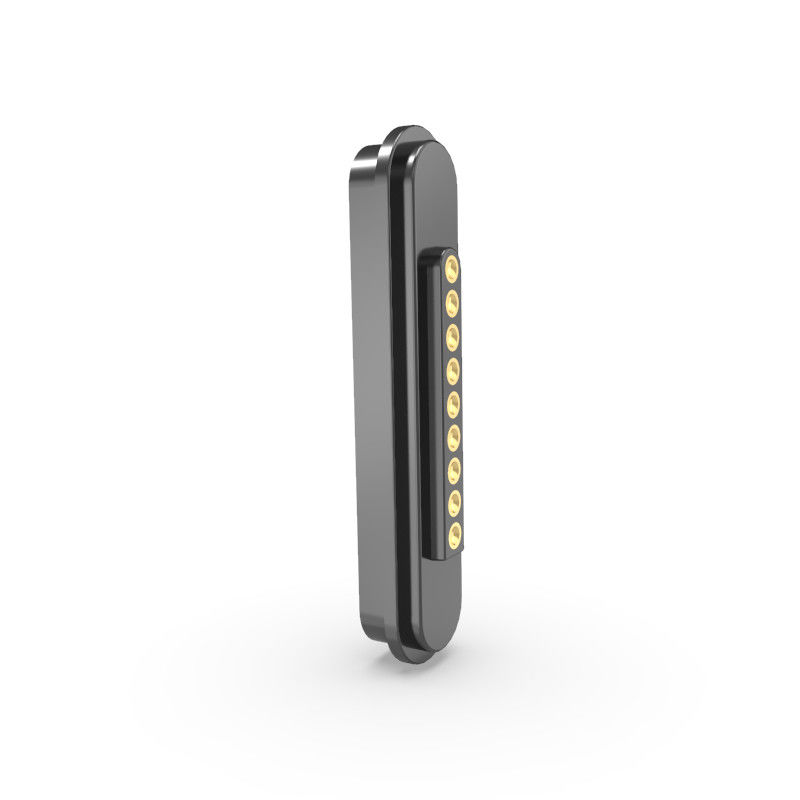

Các kết nối từ tính nam 9 chân:

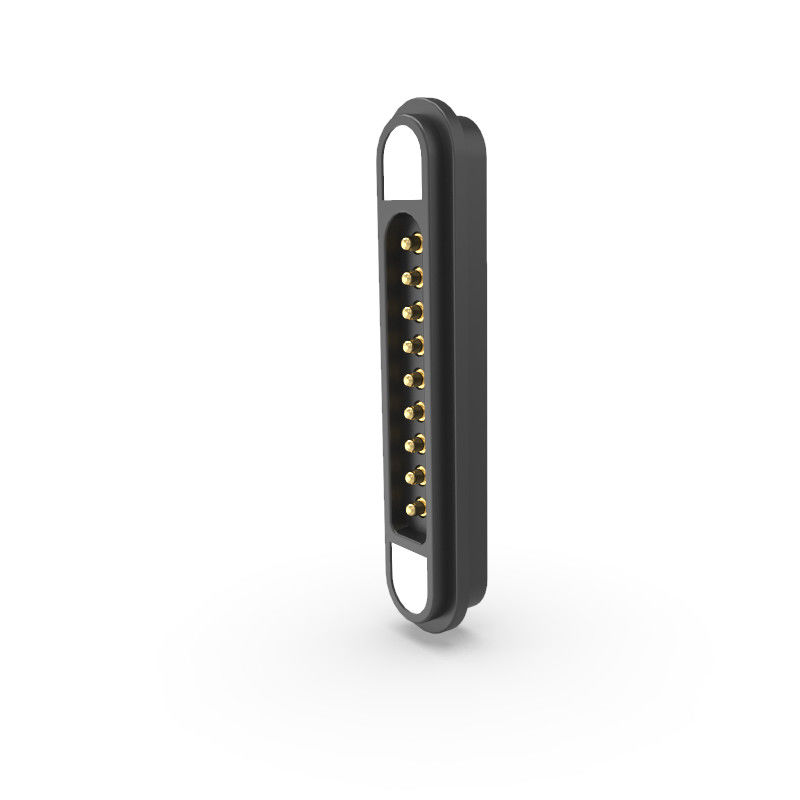

Các kết nối từ tính nữ 9 chân:
Phân bố PCB được khuyến cáo:
Độ khoan dung bố trí: ± 0,05mm
Ưu điểm cạnh tranh của công ty UPE:
1. Sản xuất công nghệ cao
Sử dụng các kỹ thuật sản xuất tiên tiến cho chất lượng sản phẩm vượt trội.
2Hệ thống quản lý có hệ thống
Các quy trình hợp lý đảm bảo hiệu quả và nhất quán trong sản xuất.
3. Chứng nhận ISO 9001
Chứng minh cam kết với các tiêu chuẩn quản lý chất lượng quốc tế.
4. Phù hợp RoHS
Tất cả các sản phẩm đáp ứng các quy định về hạn chế chất nguy hiểm (RoHS), đảm bảo các tiêu chuẩn môi trường và an toàn.
5Thời gian phát triển ngắn
Các chu kỳ sản xuất và tạo mẫu nhanh hơn, cho phép đưa ra thị trường nhanh hơn.
6Giá cả cạnh tranh và chất lượng ổn định
Các giải pháp hiệu quả về chi phí mà không ảnh hưởng đến độ tin cậy.
Tại sao chọn UPE?
1Các giải pháp phù hợp với mọi nhu cầu
Tùy chỉnh chuyên gia: Nhóm kỹ sư của chúng tôi thiết kế các đầu nối cụ thể cho ứng dụng của bạn cho dù cho y tế, ô tô hoặc điện tử tiêu dùng.
Hợp tác từ đầu đến cuối: Từ ý tưởng đến sản xuất, chúng tôi thích nghi với các yêu cầu kỹ thuật và thẩm mỹ của bạn.
2. Xây dựng nguyên mẫu nhanh ️ Thời gian ra thị trường nhanh hơn
Tốc độ hàng đầu trong ngành:
Mẫu tiêu chuẩn: 2-3 ngày.
Thiết kế tùy chỉnh: 7 ngày làm việc.
Các dự án phụ thuộc vào nấm mốc: 12 ngày.
3.Đảm bảo chất lượng không thỏa hiệp
Kiểm soát theo quy trình: Mỗi bước từ lựa chọn vật liệu đến kiểm tra cuối cùng tuân thủ các tiêu chuẩn nghiêm ngặt lấy cảm hứng từ ISO.
Mục tiêu không có khiếm khuyết: Kiểm tra nghiêm ngặt đảm bảo tuân thủ hiệu suất và độ bền 100%.
4- Vật liệu cao cấp và sản xuất chính xác
Các thành phần nhập khẩu: Các bộ phận quan trọng (ví dụ: trục kim) sử dụng:
Máy quay Thụy Sĩ cho độ chính xác cấp micron.
Các vật liệu nhập khẩu được dán lạnh để có độ dẫn cao và tuổi thọ lâu hơn.
5. Kiểm tra và độ tin cậy được chứng nhận
Thiết bị phòng thí nghiệm chính xác cao: xác nhận hiệu suất điện, cơ khí và môi trường (ví dụ: thử nghiệm 50.000 chu kỳ, chống phun muối).
6. Hiệu quả chi phí mà không thỏa hiệp
Sản xuất tinh gọn: Các luồng công việc tối ưu hóa làm giảm chất thải và chi phí thấp hơn mà không phải hy sinh chất lượng.
Giá minh bạch: Giá cạnh tranh cho các đơn đặt hàng hàng loạt và quan hệ đối tác lâu dài.
7. Tuân thủ ý thức môi trường
Tiêu chuẩn toàn cầu: ROHS, không chứa halogen và phù hợp với REACH an toàn cho các ngành công nghiệp nhạy cảm (y tế, chăm sóc trẻ em).
Phương thức thanh toán:T/T,PayPal,OCBC
Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc
Thời gian sản xuất:10-15Ngày làm việc
Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi
Thời hạn giao dịch:EXW
Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
Bao bì & vận chuyển
Tùy chỉnh có sẵn ️ Liên hệ với chúng tôi để tìm ra các giải pháp phù hợp!
ID email của chúng tôi là:union@upetech.net
