| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9001 |
| Số mô hình: | VIS060A-4054XX-AXX-XXXX / VIS060B-4000XX-AXX-XXXX |
| Tài liệu: | VIS060B-4000XX-AXX-XXXX.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $3-$7 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | 2.54 mm pitch connector | Sân bóng đá: | 2,54mm |
|---|---|---|---|
| Số PIN: | 5 chân | Vật liệu: | C6801 không có chì, đồng thau C3602, Sus304, Black HTN |
| Điều trị bề mặt: | Mạ vàng | Hiện tại: | 3.0A |
| điện áp: | 12V | Liên hệ với điện trở: | Tối đa 50mΩ (pin). |
| Thử nghiệm phun muối: | 48H | Tương tự nhiệt độ.: | 265 °, 4 ~ 5 giây |
| Làm nổi bật: | Bộ kết nối pitch 2.54 mm cong,Năng lượng mùa xuân 5 Pin Pogo Connector,5 Pin Pogo Connector góc phải |
||

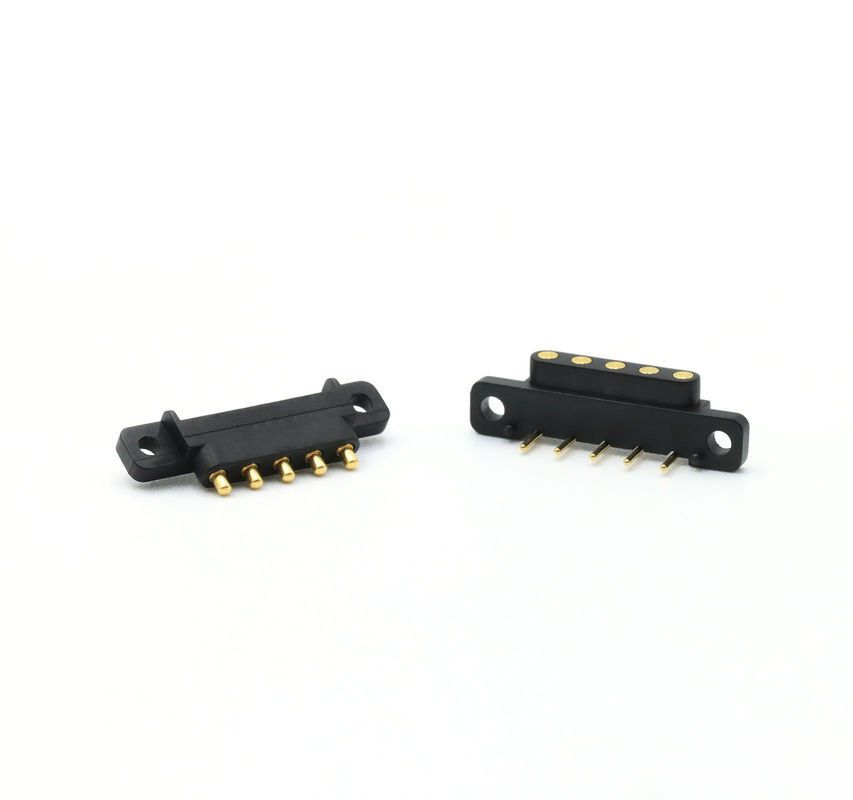

2.54mm pitch 5pin Bended Spring Loaded Pogo Pin Connector góc phải SUS304.
Union Precision Electronic LIMITED ((UPE) là chuyên nghiệp tùy chỉnhnhà sản xuấttrong đầu nối bao gồm POGO PIN, đầu nối POGO PINvới nhà ở,Nó là một trong những công ty cạnh tranh nhất trong lĩnh vực kết nối giàn ở Trung Quốc.
Chúng tôi cung cấp nhiều loạt các kết nối giàn giàn giàn giàn giàn, các kết nối giàn giàn là một loại đặc biệt của công nghệ tiếp xúc.Công nghệ đáng tin cậy này đã được sử dụng bởi nhiều khách hàng đẳng cấp thế giới và áp dụng cho nhiều loại sản phẩm điện tử, như điện thoại di động, GPS, máy tính xách tay PC, máy trợ thính, đồng hồ thông minh
Sản phẩm của chúng tôi chủ yếu được xuất khẩu sang châu Âu, Hoa Kỳ, Canada, các nước và khu vực phát triển châu Á.
Pogo Pin Connector bao gồm 6 phần:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
|
Tên sản phẩm |
Pogo Pin Connector |
|
Đinh |
5pin |
|
Loại |
góc phải |
|
Vật liệu |
Không có chì C6801, đồng C3602, SUS304, HTN đen |
| Kết thúc. |
Au plating, Ni plating |
|
Sức mạnh của lò xo |
80g+/-20g ở cá sừng làm việc |
|
Vòng xoắn hoạt động |
1.2mm |
|
Bạch tuộc |
1.4mm |
|
Điện áp |
12V |
|
Hiện tại |
3.0A tối đa. |
|
Kháng tiếp xúc |
50mΩ tối đa (PIN). |
|
Xét nghiệm phun muối |
48h |
|
Gói |
túi PE bên trong, hộp bên ngoài hoặc theo nhu cầu của khách hàng của chúng tôi |
Đàn bà Pogo Pin Connector Drawing Size:
Hiệu suất tham số kết nối Pogo Pin
|
Tên của các bộ phận |
Bảng hiệu suất tham số |
|||
|
Vật liệu thùng |
Đồng |
Đồng Beryllium |
Phosphor đồng |
|
|
Vật liệu của máy phun |
Đồng |
Đồng Beryllium |
Phosphor đồng |
Thép không gỉ |
|
Tùy chọn mùa xuân |
Stainle |
Sợi dây âm nhạc |
|
|
|
Các yêu cầu về mạ |
Vàng-Au
|
Bạc-Ag
|
Palladium-nickel (Pd-Ni) |
|
|
Lưu lượng điện |
1A, 2A, 3A, 5A,15A hoặc 30A (các cấu trúc khác nhau) |
|||
|
Điện áp định số |
DC 12V 24V |
|||
|
Kháng tiếp xúc |
30mΩ 50mΩ tối đa. |
|||
|
Kiểm tra sức sống |
501000 chu kỳ tối thiểu 1000000 chu kỳ tối đa |
|||
|
REflow Temp. |
265°, 4~5sec |
|||
|
Kiểm tra độ tin cậy POGO PIN |
||||
|
Lực giữ |
Với tốc độ chạy xe đạp 500±50 mỗi giờ,50Ít nhất 1000 chu kỳ |
|||
|
Độ ẩm |
EIA-364-31,Phương pháp thử nghiệm II, Điều kiện A Các kết nối kết hợp đối tượng với độ ẩm tương đốicủa 90% đến 95% RH và nhiệt độ 40°C± 2°Cđộ ẩm tương đối 96 hoỪ. |
|||
|
Chống nhiệt hàn
|
EIA-364-56,Phương pháp 5,Mức 2 265°C+10/-0°Ctrong 30 đến 35 giây
|
|||
|
Xịt muối
|
EIA-364-26,Điều kiện thử nghiệm B Các đầu nối kết hợp với dung dịch muối 5±1% nồng độ, 35+1°C/-2°Ctrong 48 giờ. |
|||
|
Xét nghiệm lực xuân
|
Thủ tục thử lực bình thường, 100g±20g ở độ cao làm việc
|
|||
|
Tuổi thọ nhiệt độ
|
EIA-364-17,Phương pháp thử nghiệm A,điều kiện 4,Điều kiện thời gian thử nghiệm A kết nối với 85°C± 2°Ctrong 96 giờ. |
|||
|
Khả năng hàn
|
EIA-364-52 Đắm vào 265±5°C, 60/40±5% Sn/pb hàn trong 4,0 ~ 5,0 giây |
|||
|
Kháng tiếp xúc
|
EIA-364-23 Đo điện trở tiếp xúc với dòng điện thử nghiệm tối đa 100 mAvà điện áp tối đa 20 mV |
|||
Ưu điểm của các bộ kết nối giáp UPE:
Các đầu nối có dây chuyền giáp, thường được gọi là chân giáp hoặc chân pogo, cung cấp một số lợi thế:
Độ tin cậy:UPE Pogo pin sử dụng Công nghệ CLIP cung cấp một kết nối điện nhất quán và đáng tin cậy, ngay cả trong môi trường chịu rung động và sốc cơ học.
Thiết kế nhỏ gọn:Kích thước nhỏ của chúng cho phép chúng phù hợp trong không gian hẹp, lý tưởng cho các thiết bị điện tử hiện đại, nhỏ gọn.
Sự linh hoạt:Pogo pin có thể thích nghi với sự thay đổi bề mặt, đảm bảo kết nối ổn định ngay cả khi các bề mặt giao phối không hoàn hảo.
Dễ sử dụng:Chúng dễ sử dụng, với việc cài đặt và bảo trì đơn giản.
Độ bền:Chúng được thiết kế để chịu đựng nhiều chu kỳ kết nối và ngắt kết nối, làm cho chúng rất bền
Ưu điểm của chúng tôi và sự lựa chọn của bạn:
.UPE chuyên nghiệp tùy chỉnh dòng cao Pogo Pin với 15A-30A series, nó đã được sản xuất hàng loạt.
.UPE đã phát triển 2.54mm pitch tiêu chuẩn nam và nữ 2pin-40pin Pogo pin kết nối với SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life thử nghiệm lên đến 1.000.000 chu kỳ.
.Tất cả các sản phẩm có thể vượt qua tiêu chuẩn HF, RoHS REACH.
.100% kiểm tra điện cung cấp báo cáo trước khi giao hàng.
.Tùy chỉnh các hình dạng khác nhau có sẵn, cấu trúc nhỏ và dòng điện cao.
Tại sao khách hàng chọnUPE?
1Dịch vụ tùy chỉnh chuyên nghiệp
2Khả năng sản xuất mẫu nhanh
3Hệ thống kiểm soát chất lượng nghiêm ngặt
4. Xử lý với các thành phần nhập khẩu
5Thiết bị thử nghiệm chính xác cao
6Các quy trình kiểm soát chi phí hợp lý
Một số Pogo Pin Connector tùy chỉnh để tham khảo:
Lĩnh vực ứng dụng sản phẩm:
