| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9001 |
| Số mô hình: | VIS060A-4054XX-AXX-XXXX / VIS060B-4000XX-AXX-XXXX |
| Tài liệu: | VIS060B-4000XX-AXX-XXXX.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $3-$7 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 10-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Đầu nối chân Pogo | Sân bóng đá: | 2,54mm |
|---|---|---|---|
| Số PIN: | 9PIN | Vật liệu: | C6801 không có chì, đồng thau C3602, Sus304, Black HTN |
| Điều trị bề mặt: | Mạ vàng | Hiện tại: | 3.0A |
| điện áp: | 12V | Liên hệ với điện trở: | Tối đa 50mΩ (pin). |
| Thử nghiệm phun muối: | 48H | Tương tự nhiệt độ.: | 265 °, 4 ~ 5 giây |
| Làm nổi bật: | Bộ kết nối chân POGO nam,Bộ kết nối Pogo Pin nữ,9pin 2.54Mm Pitch Connector |
||

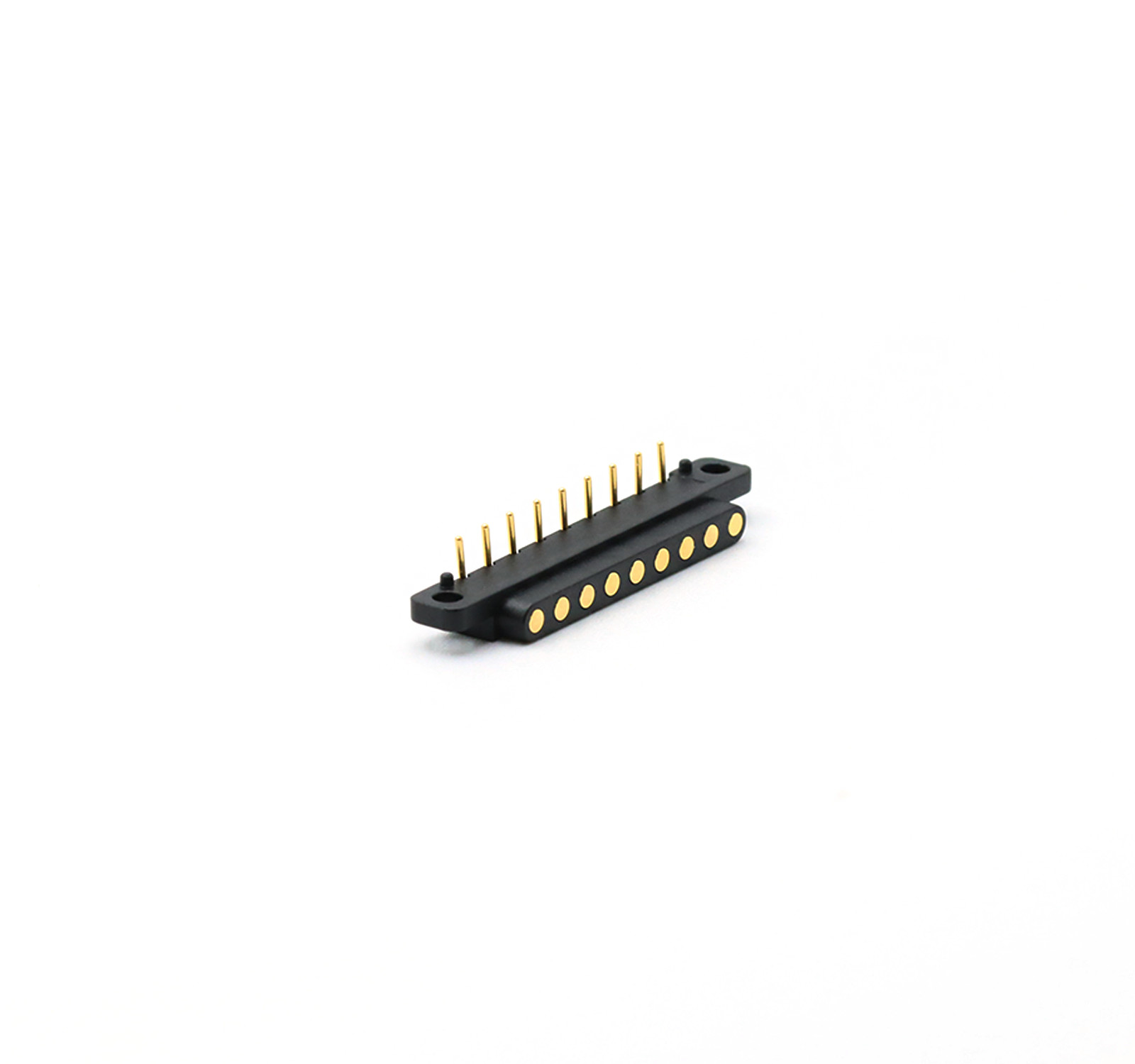

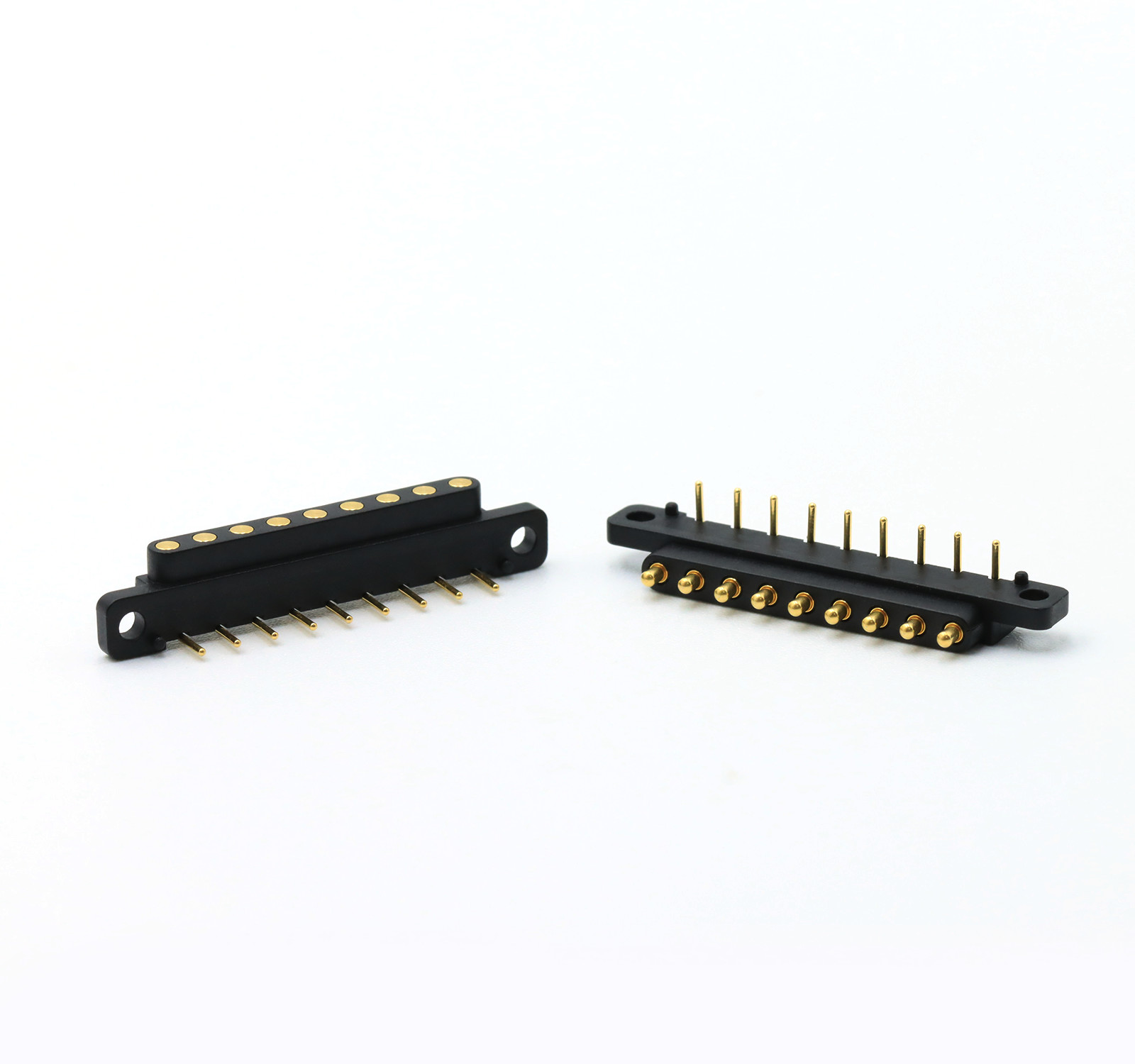

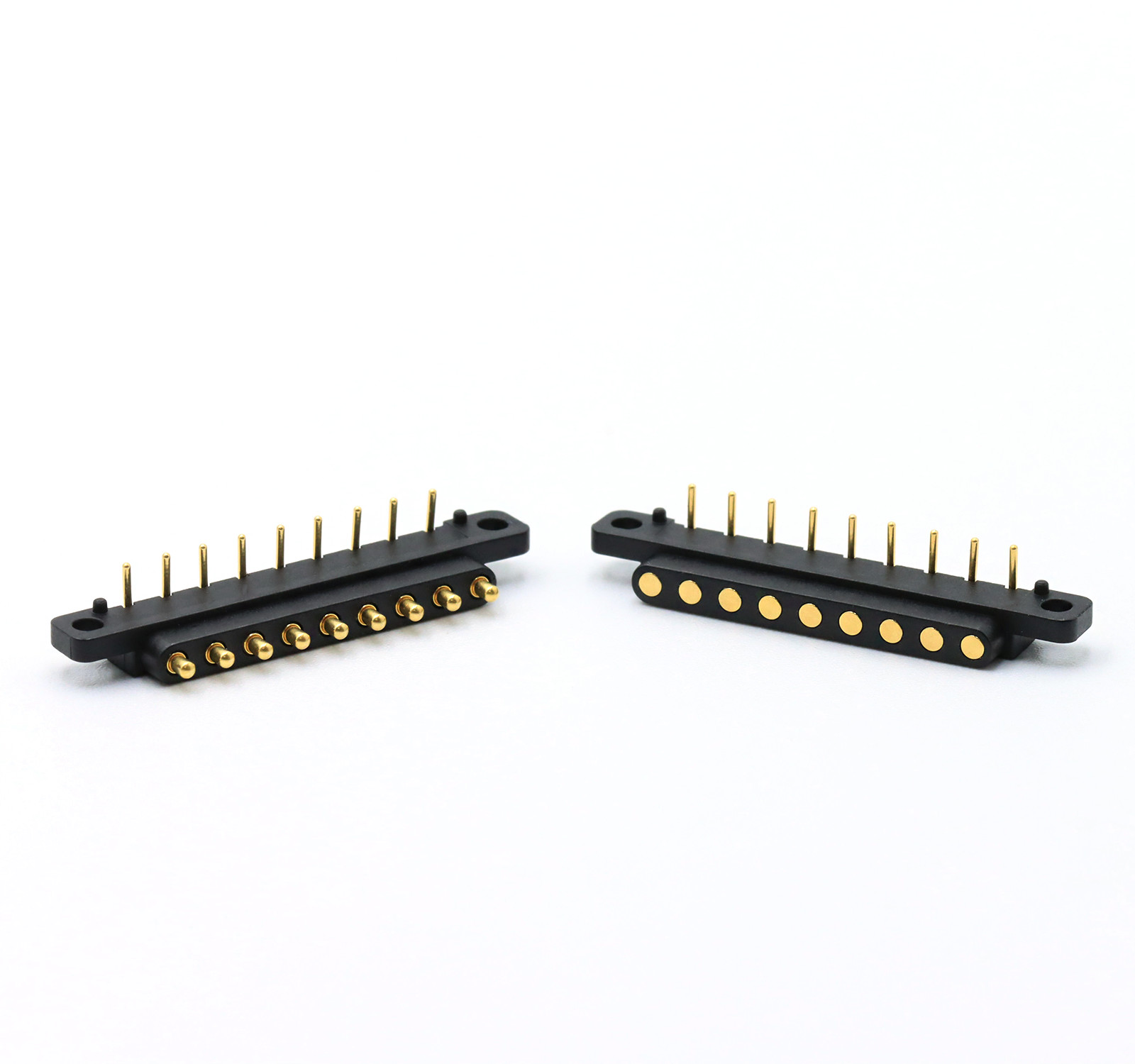

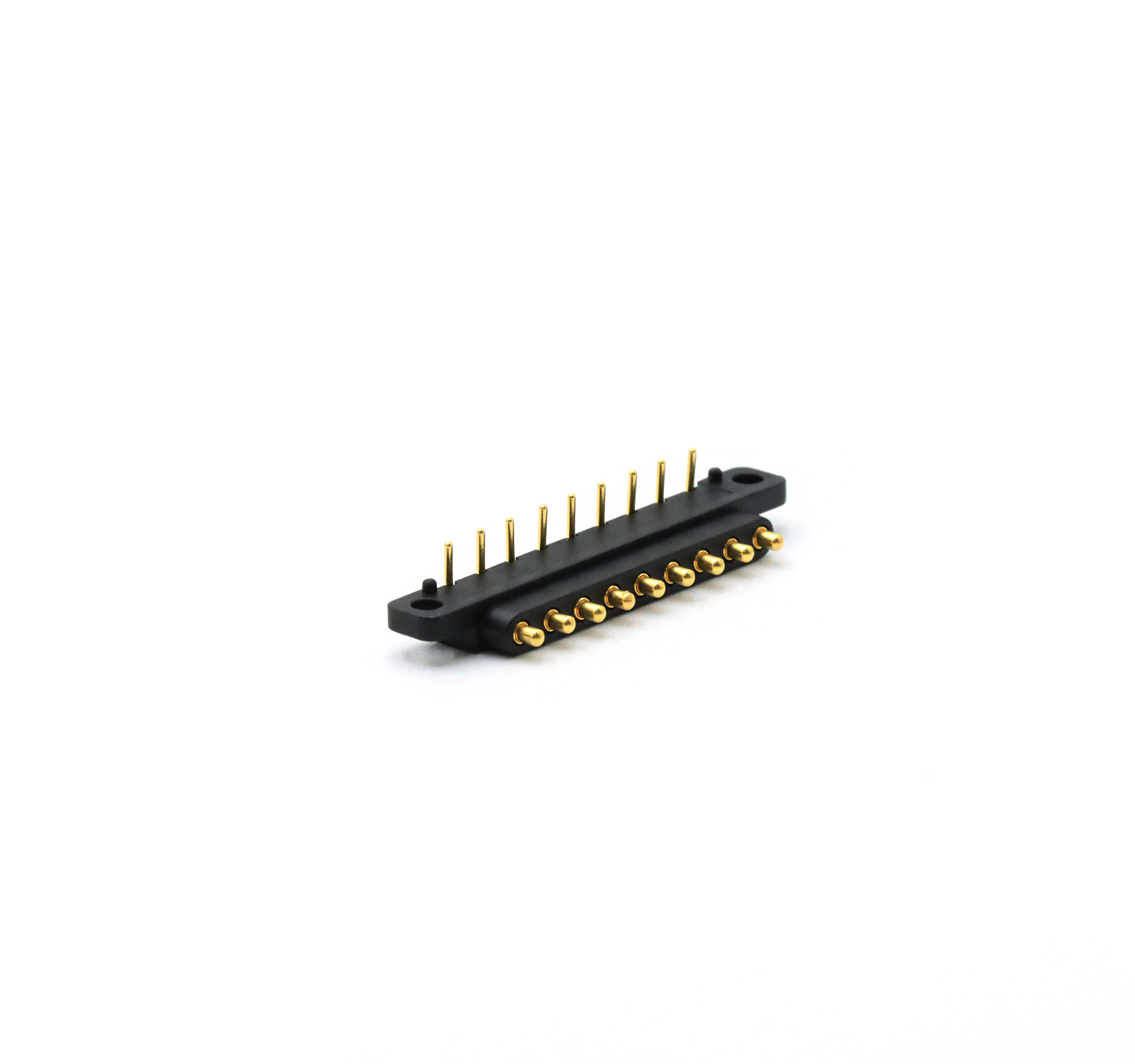

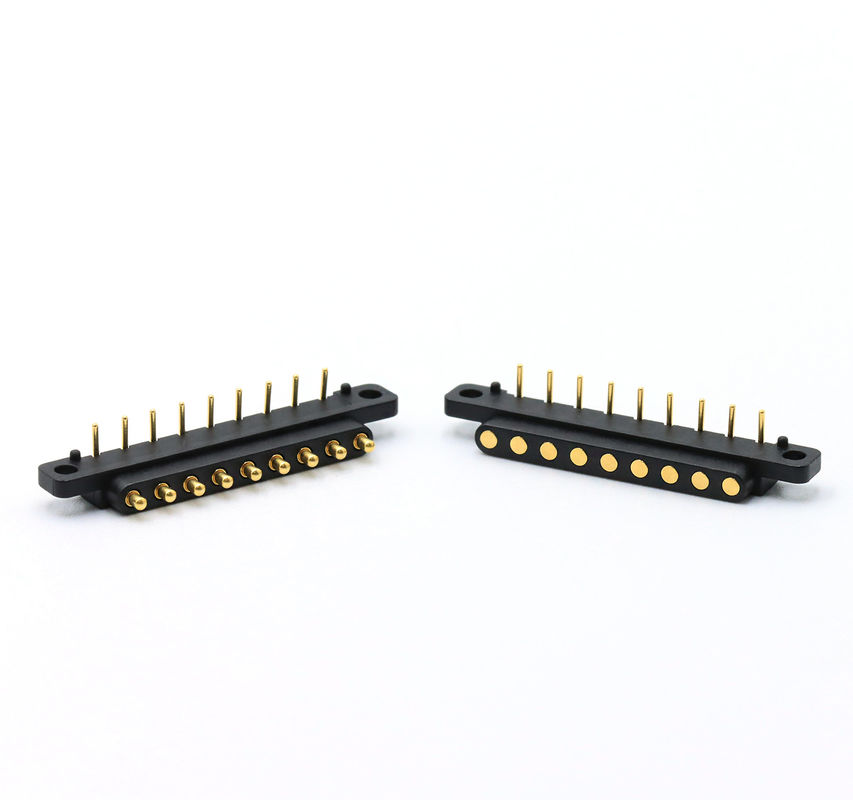

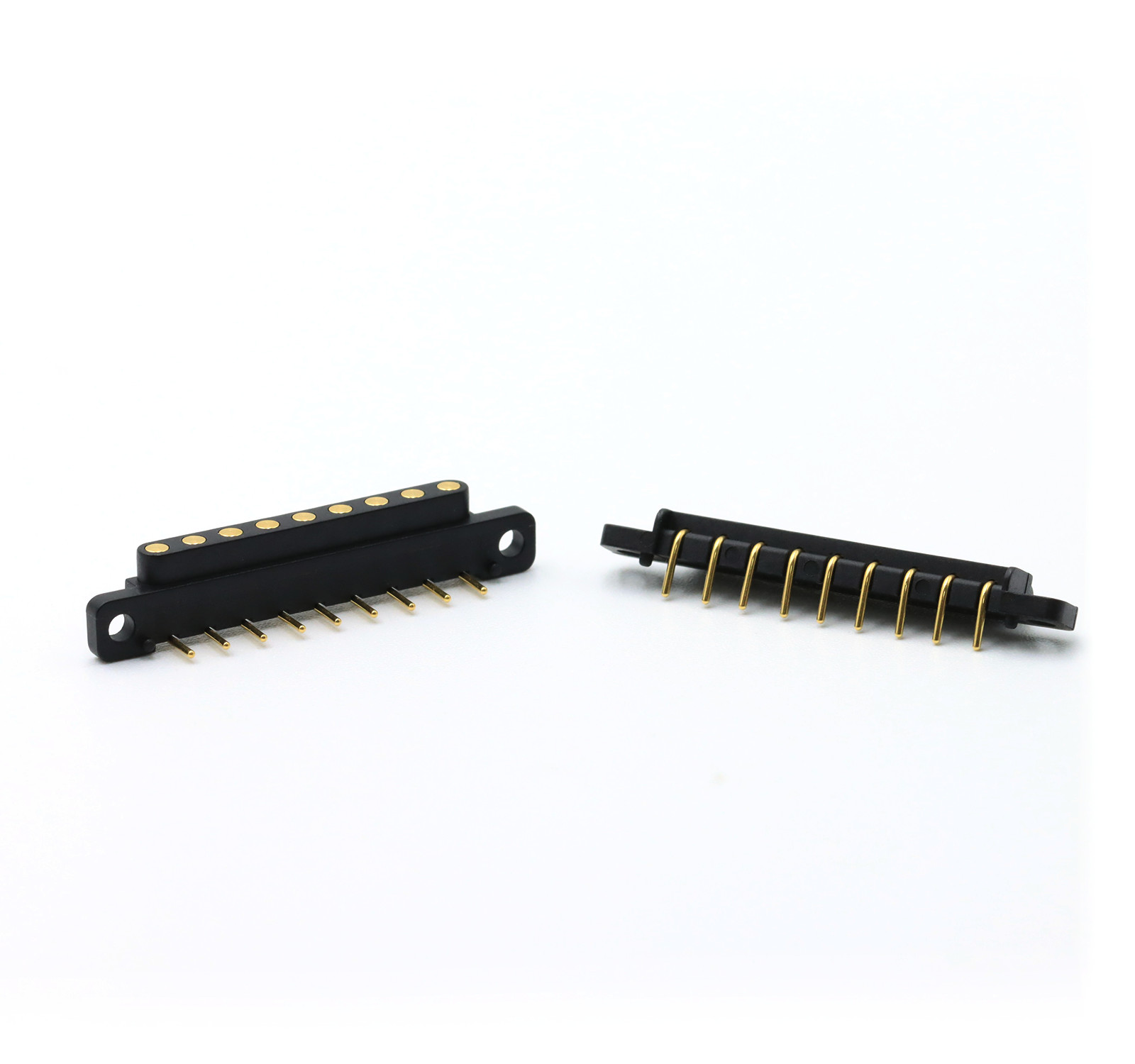

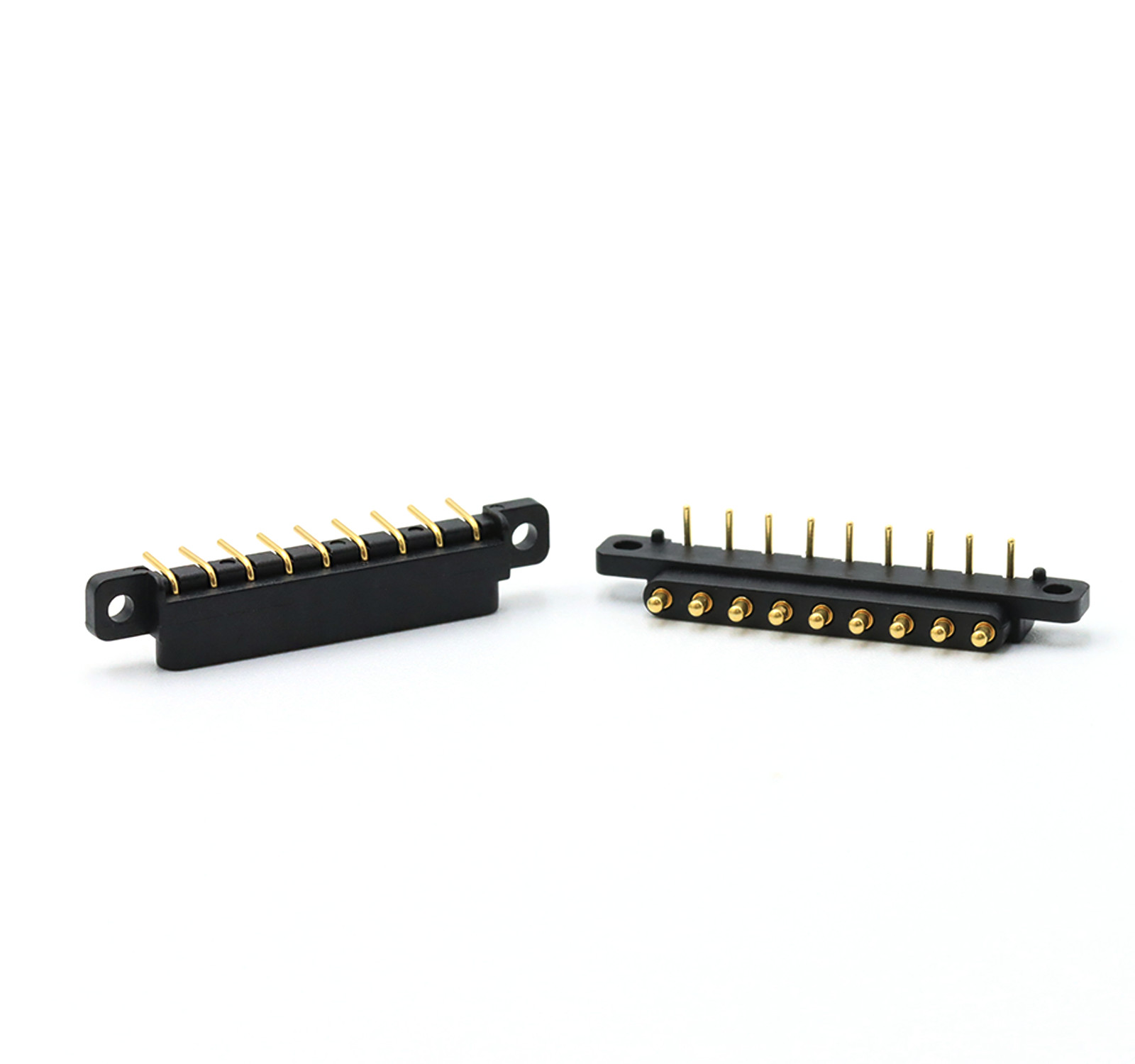

9 Pin góc phải POGO Pin con người phụ nữ Pogo Pin kết nối với pitch 2,54mm.
Union Precision Electronic Limited (UPE) là một nhà sản xuất tùy chỉnh hàng đầu chuyên sản xuất các đầu nối dây chuyền chất lượng cao, bao gồm cả đầu nối POGO PIN và vỏ đầu nối POGO PIN.Là một trong những nhà cung cấp kết nối giáp có sức cạnh tranh nhất ở Trung Quốc, chúng tôi cung cấp các giải pháp kỹ thuật chính xác cho các ứng dụng điện tử đòi hỏi.
Đinh Pogo có dây chuyền️ Các dây liên lạc đáng tin cậy, kháng cự thấp cho các kết nối điện an toàn.
Pogo Pin Connectors với nhà chứa- Thiết kế tùy chỉnh cho các giao diện kết hợp và PCB khác nhau.
Công nghệ liên lạc với lò xoĐược thiết kế cho độ bền, tuổi thọ chu kỳ cao và hiệu suất nhất quán.
Các kết nối của chúng tôi được tin tưởng bởikhách hàng đẳng cấp thế giớitrên tất cả các ngành công nghiệp, bao gồm:
✔Điện tử tiêu dùng️ Điện thoại thông minh, đồng hồ thông minh, máy tính bảng, máy tính xách tay, thiết bị GPS
✔Đeo & Y tế¢ Máy trợ thính, thiết bị theo dõi sức khỏe
✔IoT & Thiết bị công nghiệp- Sạc không dây, thiết bị thử nghiệm, mô-đun ô tô
Pogo Pin Connector bao gồm 6 phần:Plunger,Barrel,Spring,Ceramic beads,Housing,Cap
|
Tên sản phẩm |
Pogo Pin Connector |
|
Đinh |
9Pin |
|
Loại |
góc phải |
|
Vật liệu |
Không có chì C6801, đồng C3602, SUS304, HTN đen |
| Kết thúc. |
Au plating, Ni plating |
|
Sức mạnh của lò xo |
80g+/-20g ở cá sừng làm việc |
|
Vòng xoắn hoạt động |
1.2mm |
|
Bạch tuộc |
1.4mm |
|
Điện áp |
12V |
|
Hiện tại |
3.0A tối đa. |
|
Kháng tiếp xúc |
50mΩ tối đa (PIN). |
|
Xét nghiệm phun muối |
48h |
|
Gói |
túi PE bên trong, hộp bên ngoài hoặc theo nhu cầu của khách hàng của chúng tôi |
Đàn bà Pogo Pin Connector Drawing Size:
Hiệu suất tham số kết nối Pogo Pin
|
Tên của các bộ phận |
Bảng hiệu suất tham số |
|||
|
Vật liệu thùng |
Đồng |
Đồng Beryllium |
Phosphor đồng |
|
|
Vật liệu của máy phun |
Đồng |
Đồng Beryllium |
Phosphor đồng |
Thép không gỉ |
|
Tùy chọn mùa xuân |
Stainle |
Sợi dây âm nhạc |
|
|
|
Các yêu cầu về mạ |
Vàng-Au
|
Bạc-Ag
|
Palladium-nickel (Pd-Ni) |
|
|
Lưu lượng điện |
1A, 2A, 3A, 5A,15A hoặc 30A (các cấu trúc khác nhau) |
|||
|
Điện áp định số |
DC 12V 24V |
|||
|
Kháng tiếp xúc |
30mΩ 50mΩ tối đa. |
|||
|
Kiểm tra sức sống |
501000 chu kỳ tối thiểu 1000000 chu kỳ tối đa |
|||
|
REflow Temp. |
265°, 4~5sec |
|||
|
Kiểm tra độ tin cậy POGO PIN |
||||
|
Lực giữ |
Với tốc độ chạy xe đạp 500±50 mỗi giờ,50Ít nhất 1000 chu kỳ |
|||
|
Độ ẩm |
EIA-364-31,Phương pháp thử nghiệm II, Điều kiện A Các kết nối kết hợp đối tượng với độ ẩm tương đốicủa 90% đến 95% RH và nhiệt độ 40°C± 2°Cđộ ẩm tương đối 96 hoỪ. |
|||
|
Chống nhiệt hàn
|
EIA-364-56,Phương pháp 5,Mức 2 265°C+10/-0°Ctrong 30 đến 35 giây
|
|||
|
Xịt muối
|
EIA-364-26,Điều kiện thử nghiệm B Các đầu nối kết hợp với dung dịch muối 5±1% nồng độ, 35+1°C/-2°Ctrong 48 giờ. |
|||
|
Xét nghiệm lực xuân
|
Thủ tục thử lực bình thường, 100g±20g ở độ cao làm việc
|
|||
|
Tuổi thọ nhiệt độ
|
EIA-364-17,Phương pháp thử nghiệm A,điều kiện 4,Điều kiện thời gian thử nghiệm A kết nối với 85°C± 2°Ctrong 96 giờ. |
|||
|
Khả năng hàn
|
EIA-364-52 Đắm vào 265±5°C, 60/40±5% Sn/pb hàn trong 4,0 ~ 5,0 giây |
|||
|
Kháng tiếp xúc
|
EIA-364-23 Đo điện trở tiếp xúc với dòng điện thử nghiệm tối đa 100 mAvà điện áp tối đa 20 mV |
|||
Ưu điểm của các bộ kết nối giáp UPE:
Các đầu nối có dây chuyền giáp, thường được gọi là chân giáp hoặc chân pogo, cung cấp một số lợi thế:
Độ tin cậy:UPE Pogo pin sử dụng Công nghệ CLIP cung cấp một kết nối điện nhất quán và đáng tin cậy, ngay cả trong môi trường chịu rung động và sốc cơ học.
Thiết kế nhỏ gọn:Kích thước nhỏ của chúng cho phép chúng phù hợp trong không gian hẹp, lý tưởng cho các thiết bị điện tử hiện đại, nhỏ gọn.
Sự linh hoạt:Pogo pin có thể thích nghi với sự thay đổi bề mặt, đảm bảo kết nối ổn định ngay cả khi các bề mặt giao phối không hoàn hảo.
Dễ sử dụng:Chúng dễ sử dụng, với việc cài đặt và bảo trì đơn giản.
Độ bền:Chúng được thiết kế để chịu đựng nhiều chu kỳ kết nối và ngắt kết nối, làm cho chúng rất bền
UPE cạnh tranh?
1. Chuyên môn hiện đại
✅ 15A30A Pogo Pins được thiết kế tùy chỉnh cho các ứng dụng công suất cao, sản xuất hàng loạt đã được chứng minh trong các ngành công nghiệp đòi hỏi.
2. Định chuẩn & Custom Connectors
✅ Giải pháp Pitch 2.0mm/2.54mm Mảng kết nối Pogo Pin nam / nữ toàn diện (2pin 40pin), hỗ trợ:
SMT / DIP / Right Angle / Solder Cup kết thúc cho tích hợp PCB linh hoạt.
3Sự đáng tin cậy vô song
✅ 1,000,000+ Chu kỳ đời Được thử nghiệm nghiêm ngặt về độ bền trong các ứng dụng giao phối tần số cao.
✅ Kiểm tra điện 100% ️ Kiểm tra đầy đủ với báo cáo thử nghiệm được cung cấp trước khi giao hàng, đảm bảo không có khiếm khuyết.
4. Tuân thủ & An toàn
✅ Đáp ứng các tiêu chuẩn HF / RoHS / REACH
5. Đổi mới phù hợp
✅ Thiết kế nhỏ gọn và dòng điện cao ️ Hình dạng tùy chỉnh, cấu trúc thu nhỏ và công suất dòng điện tối ưu cho nhu cầu dự án độc đáo.
Tại sao khách hàng chọnUPE?
1Dịch vụ tùy chỉnh chuyên nghiệp
2Khả năng sản xuất mẫu nhanh
3Hệ thống kiểm soát chất lượng nghiêm ngặt
4. Xử lý với các thành phần nhập khẩu
5Thiết bị thử nghiệm chính xác cao
6Các quy trình kiểm soát chi phí hợp lý
Một số Pogo Pin Connector tùy chỉnh để tham khảo:
Phòng ứng dụng của Pogo Pin Connector:
Thiết bị thu thập dữ liệu quy trình di động
Các thiết bị y tế
. Các thiết bị quân sự
Công nghệ PCB
. Truyền thông di động
Ứng dụng âm thanh-video
Thiết bị thu thập dữ liệu
Thiết bị ô tô
Các đơn vị điều khiển sưởi ấm
Làm thế nào để đặt hàng đầu nối pin pogo?
* Bạn gửi cho chúng tôi bản vẽ hoặc mẫu
* Chúng tôi tiến hành đánh giá dự án
* Chúng tôi làm mẫu và gửi cho bạn
* Bạn nghĩ mẫu là tốt sau đó đặt hàng và trả cho chúng tôi 30% tiền đặt cọc
* Chúng ta bắt đầu làm sản phẩm
* Khi hàng hóa được hoàn thành, chúng tôi chụp ảnh cho séc của bạn và sau đó bạn trả số dư
* Chúng tôi cung cấp các sản phẩm cho công ty vận chuyển
Thời hạn thanh toán:T/T, 50% tiền gửi, 50% số dư
Phương thức thanh toán:T/T,PayPal,OCBC
Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc
Thời gian sản xuất:10-15Ngày làm việc
Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi
Thời hạn giao dịch:EXW
Hàng hóa:Hàng không, biển, nhanh
Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
