| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Số mô hình: | RM-1092-A04-11 /RM-1092-B04-22 |
| Tài liệu: | RM-1092-A04-11.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $1-$5 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 12-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | Máy kết nối từ tính | Vật liệu: | Đồng thau, NDFEB N45, HTN |
|---|---|---|---|
| lực lượng mùa xuân: | 80g ± 20g | Storke làm việc: | 0,5mm |
| Hiện tại: | 2A | điện áp: | 12V |
| Màu sắc: | Màu đen | Thử nghiệm phun muối: | 24h |
| Cuộc sống cơ khí: | 10000 chu kỳ Min. | Nhiệt độ hoạt động: | -25°C đến +80°C |
| Làm nổi bật: | 2.2mm Pitch Magnetic Connectors,Máy kết nối từ tính 12V,2A Máy kết nối Pogo từ tính |
||
Bộ kết nối 2 pin nam và nữ.
Tiêu chuẩn tuân thủ
Phù hợp với ROHS và REACH cho tất cả các vật liệu và lớp phủ.
Vật liệu
1.Pogo Pin:
Vật liệu cơ bản: đồng C6801
Bọc: Vàng (Au) 0,125μm
2- Các bộ phận xoay:
Vật liệu cơ bản: đồng
Bọc: Vàng (Au) 0,125μm
3Nhà ở:
Vật liệu: HTN đen (Nylon nhiệt độ cao) + chất lấp 30%
Đánh giá khả năng cháy: UL94 V-0 (khả năng chống cháy)
Đặc điểm: Chống nhiệt độ cao
4Nhà ở:
Vật liệu: HTN đen (Nylon nhiệt độ cao) + chất lấp 30%
Đánh giá khả năng cháy: UL94 V-0 (khả năng chống cháy)
Đặc điểm: Chống nhiệt độ cao
5. Magnet:
Vật liệu: Neodymium Iron Boron (NdFeB) lớp N45
Lớp mạ: Nickel (Ni)
Thông số kỹ thuật cơ khí
Lực tiếp xúc: 80g ± 20g ở nhịp làm việc 0,5mm.
DurabiLity: 10.000 chu kỳ giao phối (kiểm tra tuổi thọ).
Sức hấp thụ:Lực hấp thụ docking nữ: 400g ± 20%.
Hiệu suất môi trường
Phạm vi nhiệt độ hoạt động: -25 °C đến +80 °C.
Xét nghiệm phun muối: 24 giờ (xác nhận khả năng chống ăn mòn).
Thông số kỹ thuật điện
Điện áp định sốDC 12V.
Lưu lượng điện2A tối đa.
Kháng tiếp xúc: ≤ 50mΩ (milliohm) mỗi chân xuân.

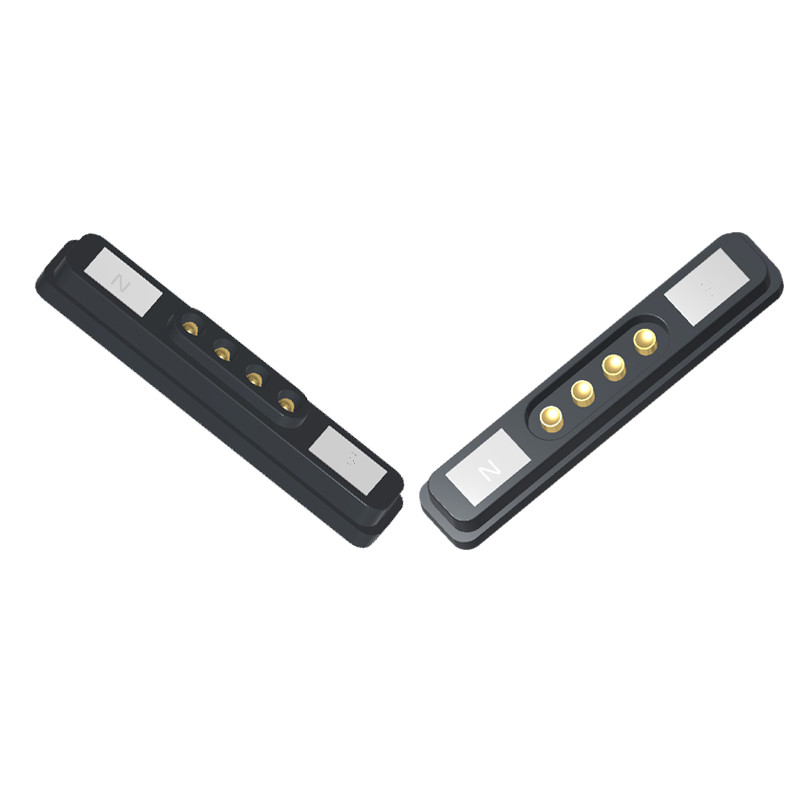

Các kết nối từ tính 4pin nam nữ
|
Tên |
Máy kết nối từ tính |
|
Loại |
Nam/Nữ |
|
Đinh |
4pin |
|
Màu sắc |
Màu đen |
|
Pogo pin |
Đồng C6801 Bọc Au0.125um |
|
Các bộ phận xoay |
Bọc đồng Au 0,125um |
|
Nam châm |
NdFeB N45 Ni mạ |
|
Nhà ở
|
Đen HTN UL94V-0 |
|
Sức mạnh của lò xo |
80g±20G, ở 0.5Mấy con bạch tuộc làm việc. |
|
Tuổi thọ cơ khí |
10000 chu kỳ Min.. |
|
Hiện tại |
2AMax |
|
Điện áp |
DC 12V |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
Nhiệt độ hoạt động |
-25°C đến +80°C |
|
Xét nghiệm phun muối |
24h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |
Hình vẽ kỹ thuật của bộ kết nối từ tính nam 4pin
Hình vẽ kỹ thuật của bộ kết nối từ tính nữ 4pin
RePhân bố PCB được khuyến khích
Phân hủy quan điểm của đầu nối từ tính nữ
Ưu điểm của Magnetic Connector:
● Hành trình thiết kế kết nối hấp thụ tự động;
● Chống té nhân bản: dễ dàng tháo khỏi giao diện sạc và không dễ dàng tháo thiết bị;
● Thời gian sử dụng: tối đa 100.000-200.000 chu kỳ;
● Thiết kế chống nước: đầu nữ của thiết bị có thể chống bụi và chống nước (IPX8);
● Thời gian sạc nhanh: thiết kế đầu nối nam châm 5A-10A chịu được truyền điện lớn;
● Sự xuất hiện của đầu nối từ tính có thể phù hợp theo thiết kế của thiết bị ứng dụng của khách hàng;
● Thiết kế cấu trúc sản phẩm chống mạch ngắn và chắc chắn;
● Thực hiện truyền tín hiệu tần số cao, có thể thay thế truyền thống USB2.0 HDMI 1.3 chức năng truyền tín hiệu Video&Audio
Ứng dụng sản phẩm:
