| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UPE |
| Chứng nhận: | ISO9002 |
| Số mô hình: | SM-100-A07-11/ SM-100-B07-21 |
| Tài liệu: | SM-100-A07-11.pdf |
| Số lượng đặt hàng tối thiểu: | 5000 |
| Giá bán: | $1-$5 |
| chi tiết đóng gói: | túi PE |
| Thời gian giao hàng: | 12-15 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 5KPCS/ngày |
| tên: | đầu nối từ tính | Sân bóng đá: | 2.2mm |
|---|---|---|---|
| Pin Number: | 7Pin | Vật liệu: | Đồng thau, ndfeb, htn |
| lực lượng mùa xuân: | 80g ± 20g | Storke làm việc: | 1.0mm |
| Hiện tại: | 3.0A | điện áp: | 12V |
| Nhiệt độ hoạt động:: | -25 ℃ đến +80 | Liên hệ với điện trở: | Tối đa 50mΩ (PIN) |

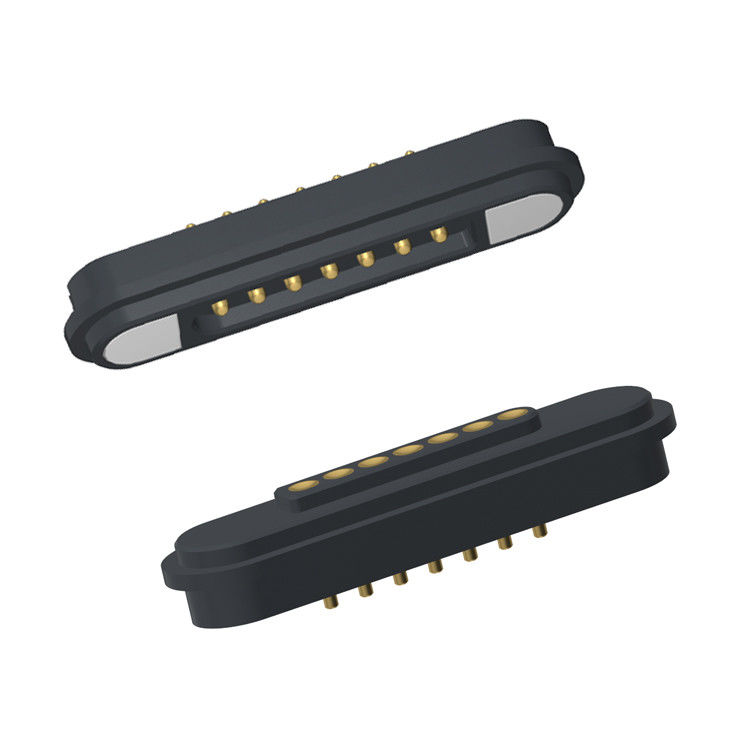

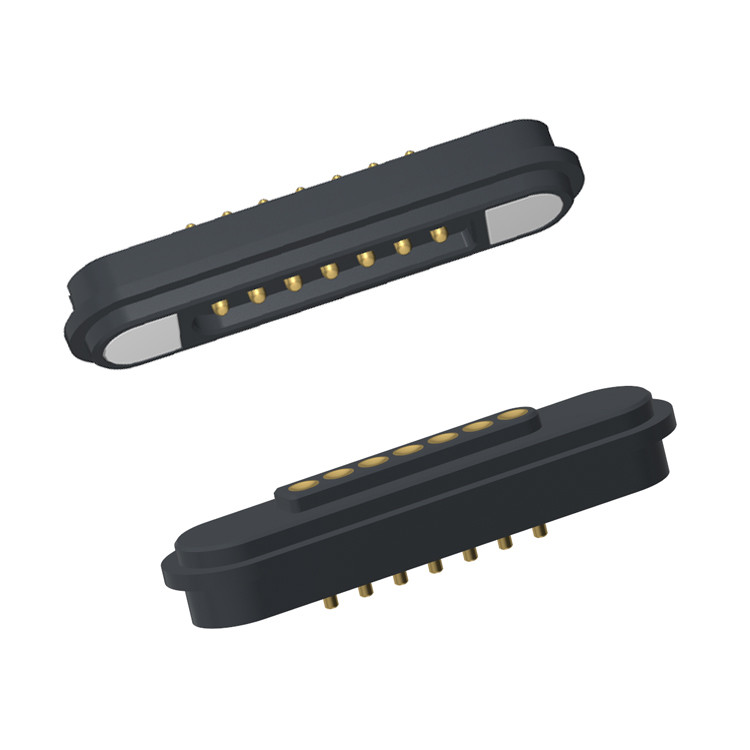

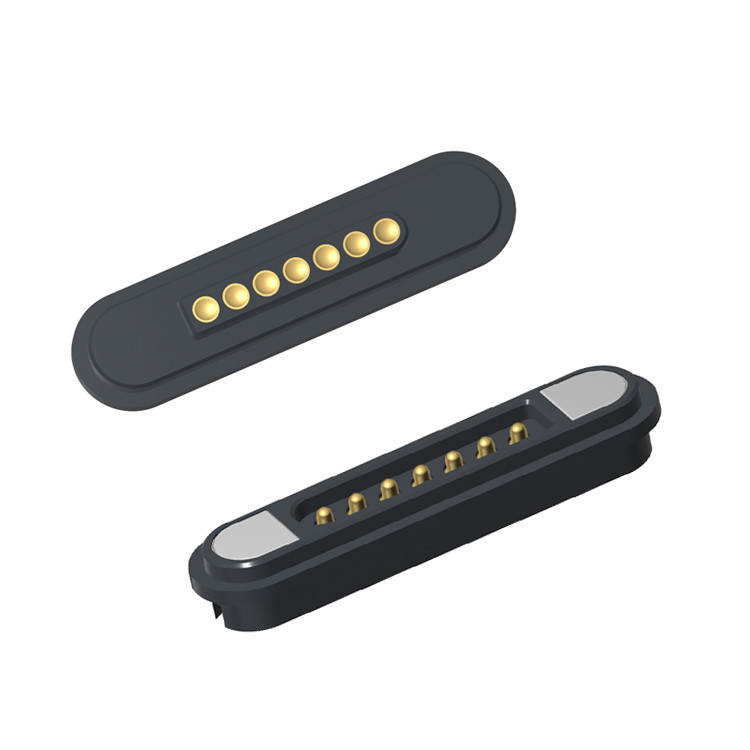

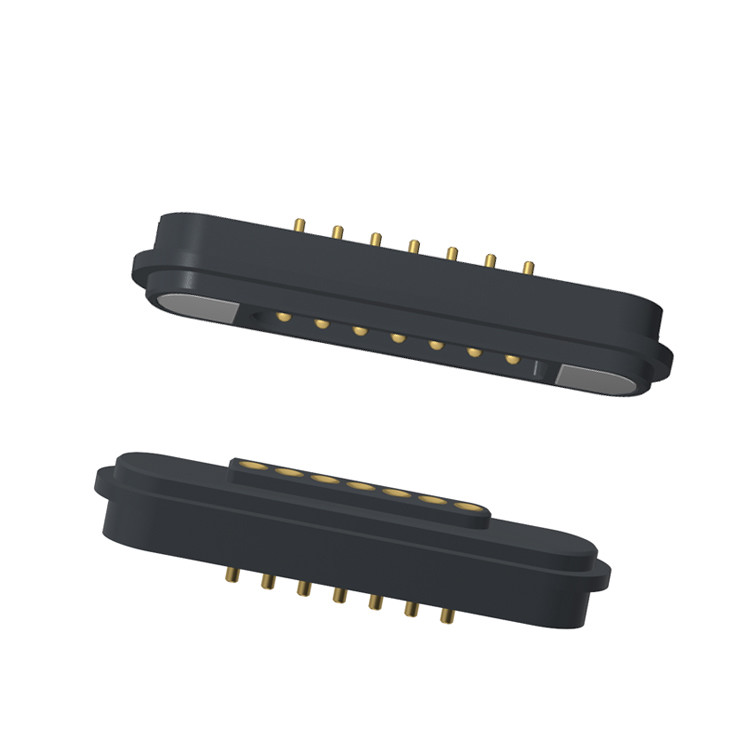

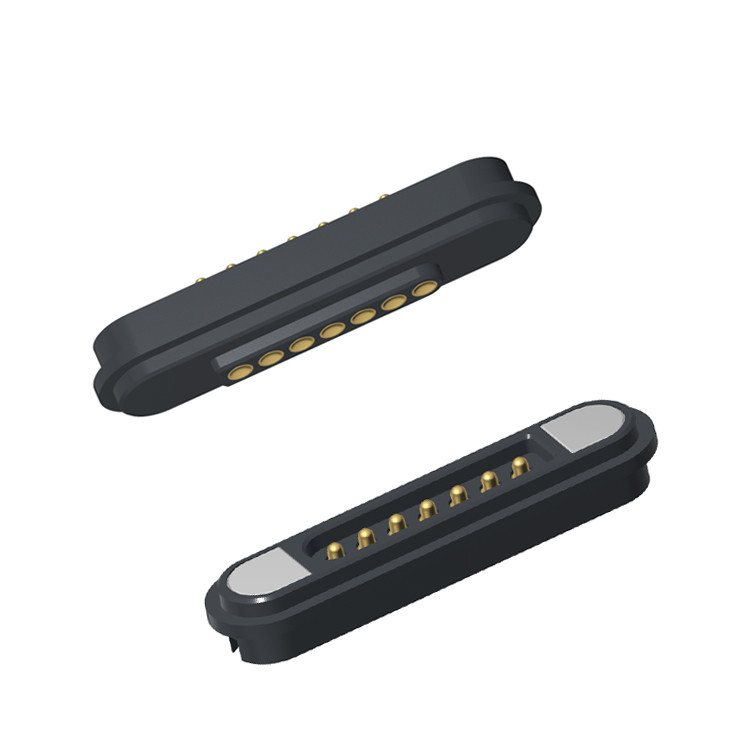

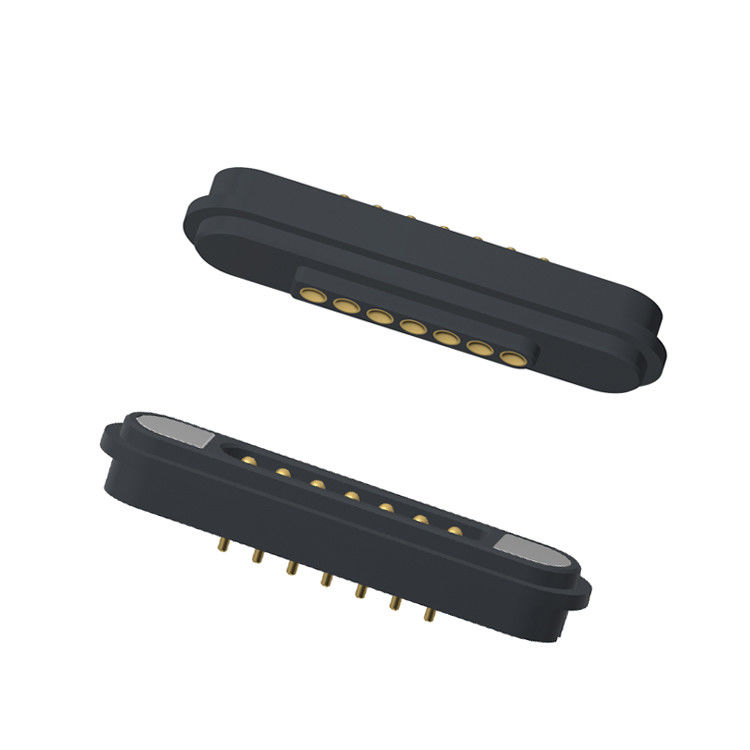

Máy kết nối từ tính mùa xuân Pitch 2.2 MM nam nữ 7 pin Magnetic Pogo Pin Connector.
Thiết kế tùy chỉnh. Hiệu suất đáng tin cậy. Giải pháp toàn diện.
TạiUPE, chúng tôi chuyên thiết kế và sản xuất chất lượng caocác kết nối từ tínhvàMáy kết nối cáp từ tínhVới đội ngũ kỹ sư và nhà thiết kế chuyên nghiệp của chúng tôi, chúng tôi cung cấp các giải pháp sáng tạo, kỹ thuật chính xác cho các ngành công nghiệp đa dạng,bao gồm cả thiết bị điện tử tiêu dùng, thiết bị y tế, IoT và các ứng dụng công nghiệp.
Để đảm bảo tuổi thọ cơ học tiếp xúc của phím pogo, KHÔNG bao giờ nén nó vượt quá nhịp làm việc được xác định trong bản vẽ.dẫn đến giảm hiệu suất hoặc thất bại.
Vật liệu:
Nhà ở:Đen HTN UL94V-0,HTN (Nylon nhiệt độ cao),UL94V-0 Khả năng chống cháy
Pogo Pin: đồng C6801 Plating Au 0.125um,Độ dẫn điện cao, chống ăn mòn
Đinh nữ: Bụi tráng Au 0.125um
Nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam nam
Nam nam nam nam nam nam nam nam nam nam nam kết nối từ tính: N52 NdFeB Plating Ni Cu Ni
MEchanical:
Lực tiếp xúc:80g±20g ở 1,0mm làm việc storke
Bạch tuộc đầy đủ: 1,2mm
Thử nghiệm thời gian: 10.000 chu kỳ
Điện:
Năng lượng:DC12V; Năng lượng: 3AMax.
Chống tiếp xúc của chân xuân: 50 milliohm tối đa.
Hiệu suất môi trường:
Khả năng dung nạp nhiệt độ:260°C
Nhiệt độ hoạt động: -25 °C đến +80 °C
Xét nghiệm môi trường: Xịt muối 48 giờ
Các kết nối từ tính nam 7pin & tham số kết nối từ tính nữ
|
Tên |
Máy kết nối từ tính |
|
Loại |
Nam/Nữ |
|
Đinh |
7pin |
|
Động cơ |
2.2mm |
|
Màu sắc |
Màu đen |
|
Pogo pin |
Đồng C6801 Bọc Au 0,125um |
|
Đèn nữ |
Bọc đồng Au 0,125um |
|
Nhà ở |
Đen HTN UL94V-0 |
| Nam châm |
N52 NdFeB mạ Ni Cu Ni |
|
Sức mạnh của lò xo |
80g±20g, lúc 1 giờ.0Mấy con bạch tuộc làm việc. |
|
Tuổi thọ cơ khí |
10000 chu kỳ Min.. |
|
Hiện tại |
3.0AMax |
|
Điện áp |
DC12V |
|
Kháng tiếp xúc |
50mΩ Max (PIN). |
|
Nhiệt độ hoạt động |
25°C đến +80°C |
|
Xét nghiệm phun muối |
48h |
|
Chứng nhận |
Sản phẩm phù hợp với ROHS hoặc REACH |
|
Kiểm tra |
Thử nghiệm mở và ngắn 100% |
Hình vẽ kỹ thuật của bộ kết nối từ tính nam 7pin
Hình vẽ kỹ thuật của bộ kết nối từ tính nữ 7pin
Ưu điểm của Magnetic Connector:
1)Kinh nghiệm kết nối hấp thụ tự động; Hoạt động dễ dàng;
2) Sử dụng một giao diện từ tính để loại bỏ thiết bị dễ dàng hơn.
3) Chu kỳ sống cao. Nó hỗ trợ 50.000-300.000 thời gian gắn kết lại;
4) Nó là dễ dàng để tùy chỉnh thiết kế chống nước, nữ có thể đạt được chống bụi và chống nước (IP68);
5)Hỗ trợ dòng điện cao (3A-20A), sạc nhanh hơn;
6) Điểm ăn mòn tuyệt vời (48H-120H) đáp ứng môi trường khắc nghiệt;
8) Hình dạng tùy chỉnh để đáp ứng sự phù hợp với hình dạng sản phẩm, cải thiện điểm bán sản phẩm;
9) Vị trí nam châm, sử dụng nam châm và cấu trúc để bảo vệ hai mạch đạt phân biệt
hướng (( Nó hướng đến người dùng và thân thiện với người dùng)
10) Giao diện mở rộng tuyệt vời, Có thể đạt được ((Power Signal Video Audio Jack Etc);
11)Thời gian phát triển ngắn, khuôn chi phí thấp cho tùy chỉnh;
12) Cung cấp một truyền tín hiệu RF cao đáng tin cậy.0
Ứng dụng các sản phẩm kết nối từ tính:
1.Thiết bị đeo, thiết bị định vị thông minh, vòng đeo tay thông minh cho trẻ em, đồng hồ thông minh, điện thoại di động đeo, tai nghe Bluetooth, v.v.) cáp dữ liệu, cáp sạc,kết nối cuối dây dải nam châm
2Thiết bị y tế,thiết bị không dây,thiết bị truyền thông dữ liệu,thiết bị viễn thông,thiết bị tự động hóa và công nghiệp,thiết bị nghe nhìn
3Hàng không, hàng không vũ trụ điện tử, truyền thông quân sự
4Thiết bị đo lường, kiểm tra và điều hướng ô tô
5Điện tử tiêu dùng ((điện thoại di động, máy tính bảng, tai nghe Bluetooth, máy ảnh, đồng hồ, sản phẩm điện tử tiêu dùng di động và nhiều lĩnh vực điện tử khác.)
Tại sao UPE phải là đối tác của bạn?
1Dịch vụ tùy chỉnh chuyên nghiệp
2Khả năng sản xuất mẫu nhanh
3Hệ thống kiểm soát chất lượng nghiêm ngặt
4. Xử lý với các thành phần nhập khẩu
5Thiết bị thử nghiệm chính xác cao
6Các quy trình kiểm soát chi phí hợp lý
7Các tiêu chuẩn môi trường sản phẩm
Làm thế nào để đặt hàng kết nối từ tính của bạn với UPE
1Đưa yêu cầu của bạn
Cung cấp chi tiết như:
.Loại kết nối (năng lượng, dữ liệu, lai, chống nước, v.v.)
.Đánh giá điện áp và dòng điện
.Chiều dài cáp và thông số kỹ thuật
.Ưu tiên cực tính và sắp xếp từ tính
Số lượng & thời gian dẫn
Yêu cầu đặc biệt (Quy trình IP, bảo vệ, chứng nhận, v.v.)
.Tùy chọn 1: Hãy điền vào mẫu RFQ (Yêu cầu báo giá) trên trang web của chúng tôi.
.Tùy chọn 2: Gửi thông số kỹ thuật trực tiếp đếnsunion@upetech.net(hoặc người liên lạc được chỉ định của bạn).
2. Nhận được lời đề xuất tùy chỉnh
Nhóm kỹ sư của chúng tôi sẽ xem xét các yêu cầu của bạn.
Chúng tôi sẽ cung cấp một báo giá cạnh tranh, bao gồm:Giá / Thời gian thực hiện / Tùy chọn tạo mẫu (nếu cần thiết)
3. Chấp nhận & xác nhận lệnh
Một khi đề xuất được chấp thuận, chúng tôi sẽ hoàn thành kế hoạch thiết kế và sản xuất.
Đối với các thiết kế mới, chúng tôi có thể cung cấp mô hình 3D hoặc mẫu để thử nghiệm.
4. Sản xuất và đảm bảo chất lượng
UPE sản xuất theo yêu cầu của bạn với kiểm tra chất lượng nghiêm ngặt.
Chúng tôi có thể cung cấp báo cáo thử nghiệm và chứng nhận theo yêu cầu.
5. Giao hàng và hỗ trợ nhanh chóng
Đơn đặt hàng của bạn được vận chuyển thông qua phương pháp logistics ưa thích của bạn (DHL, FedEx, vận chuyển hàng hải, vv).
Nhóm của chúng tôi vẫn sẵn sàng hỗ trợ kỹ thuật và đặt hàng trong tương lai.
Thời hạn thanh toán:
50% tiền đặt cọc (được trả trước): Bao gồm chi phí sản xuất (vật liệu, lao động).
50% số dư (Được trả trước khi vận chuyển): Đảm bảo kiểm soát chất lượng và cam kết từ cả hai bên.
Phương thức thanh toán:
T/T (Bản chuyển ngân hàng), PayPal, OCBC Bank
Khuyến nghị:
Sử dụng PayPal để lấy mẫu (an toàn hơn).
Sử dụng T / T cho các đơn đặt hàng hàng loạt (phí thấp hơn).
Thời gian dẫn đầu mẫu:Mẫu tồn kho 2-3Ngày làm việc/mẫu tùy chỉnh 5-7Ngày làm việc
Thời gian sản xuất:10-15Ngày làm việc
Được làm cho:Mỹ, Châu Âu, Châu Á, Nam Phi
Thời hạn giao dịch:EXW
Hàng hóa:Hàng không, biển, nhanh
Dịch vụ:Chất lượng cao với giá hợp lý, dịch vụ OEM, bất kỳ kích thước đặc biệt, màu sắc, thiết kế đều chấp nhận được
