Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | UPE |
Chứng nhận: | ISO9002 |
Số mô hình: | SM-100-A08-11 /SM-100-B08-21 |
Tài liệu: | SM-100-A08-11.pdf |
Số lượng đặt hàng tối thiểu: | 5000 |
Giá bán: | $1-$5 |
chi tiết đóng gói: | túi PE |
Thời gian giao hàng: | 12-15 ngày làm việc |
Điều khoản thanh toán: | T/T |
Khả năng cung cấp: | 5KPCS/ngày |
tên: | đầu nối từ tính | Sân bóng đá: | 2.2mm |
---|---|---|---|
Số PIN: | 8PIN | Vật liệu: | Đồng thau, ndfeb, htn |
lực lượng mùa xuân: | 80g ± 20g | Storke làm việc: | 1.0mm |
Current: | 3.0A | điện áp: | 12V |
Nhiệt độ hoạt động:: | -25 ℃ đến +80 | Liên hệ với điện trở: | Tối đa 50mΩ (PIN) |

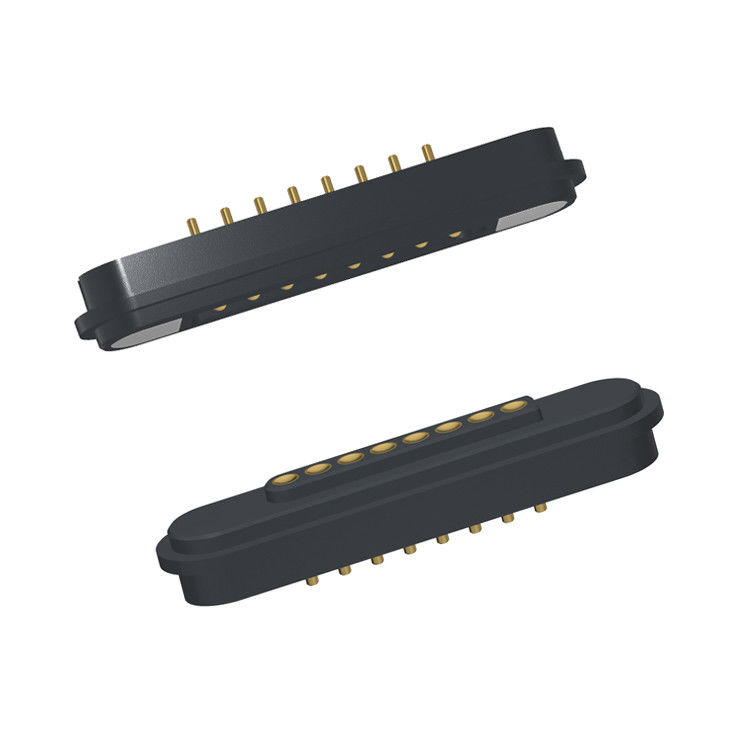

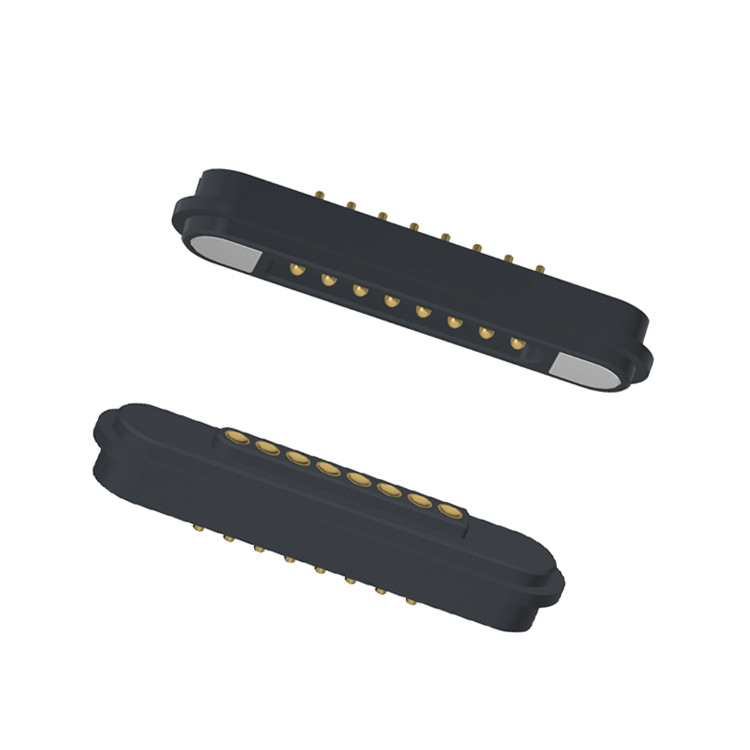

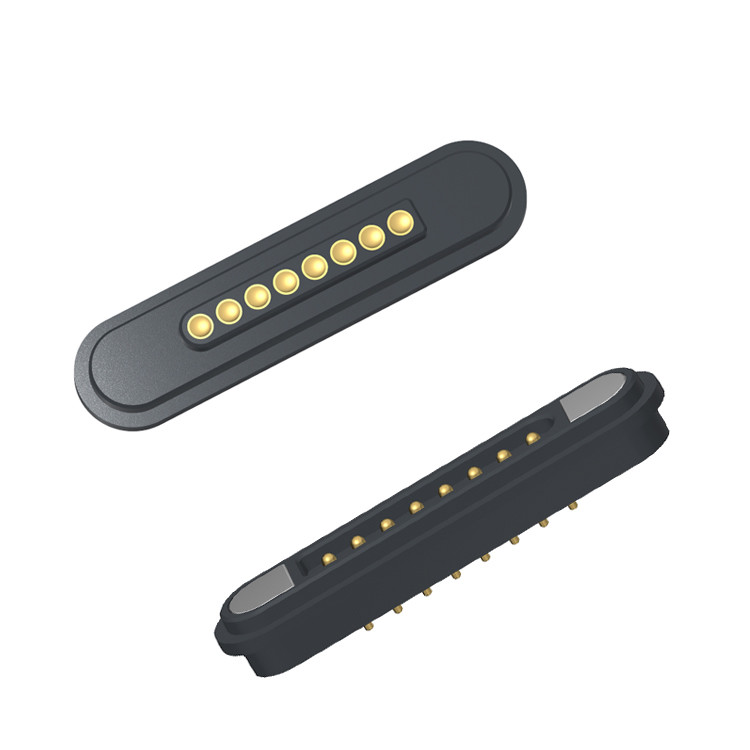

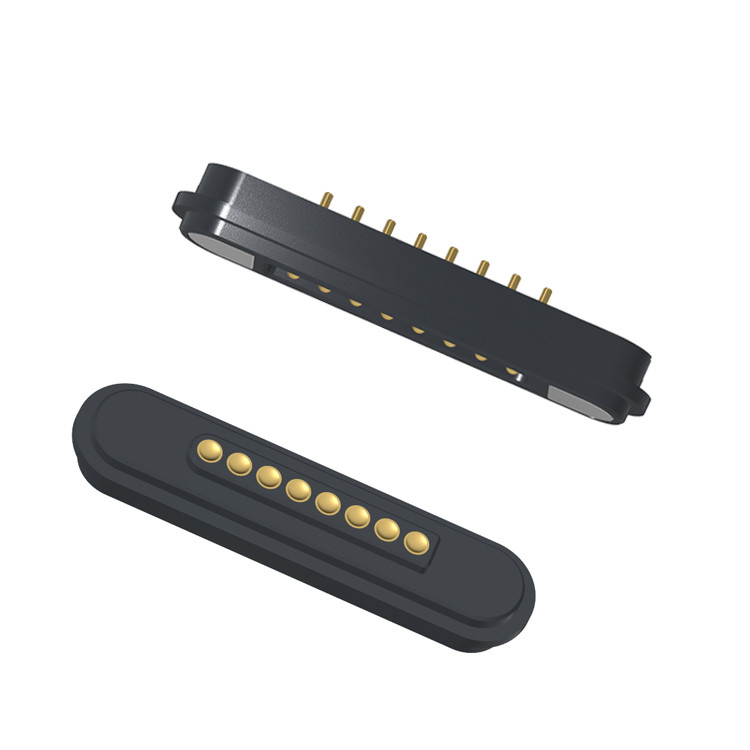

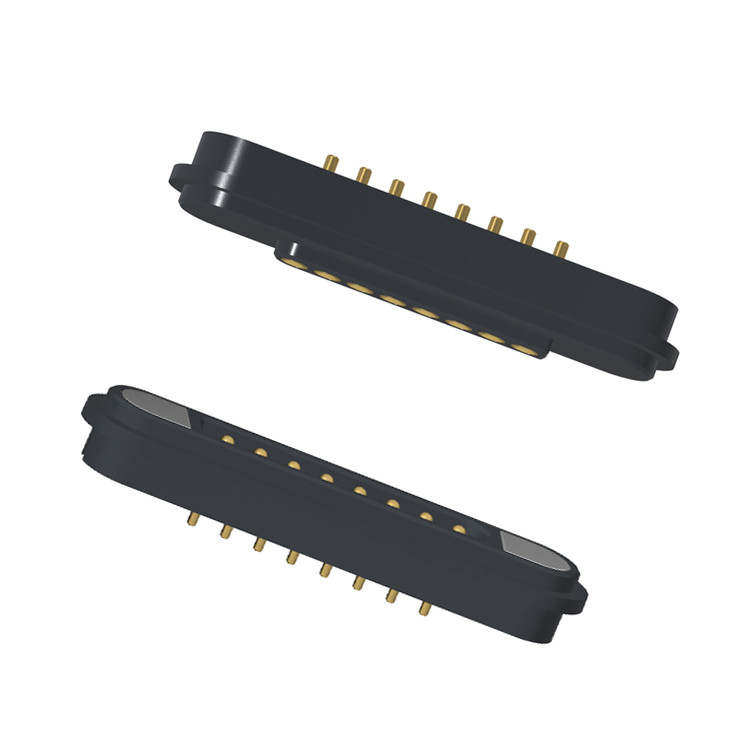

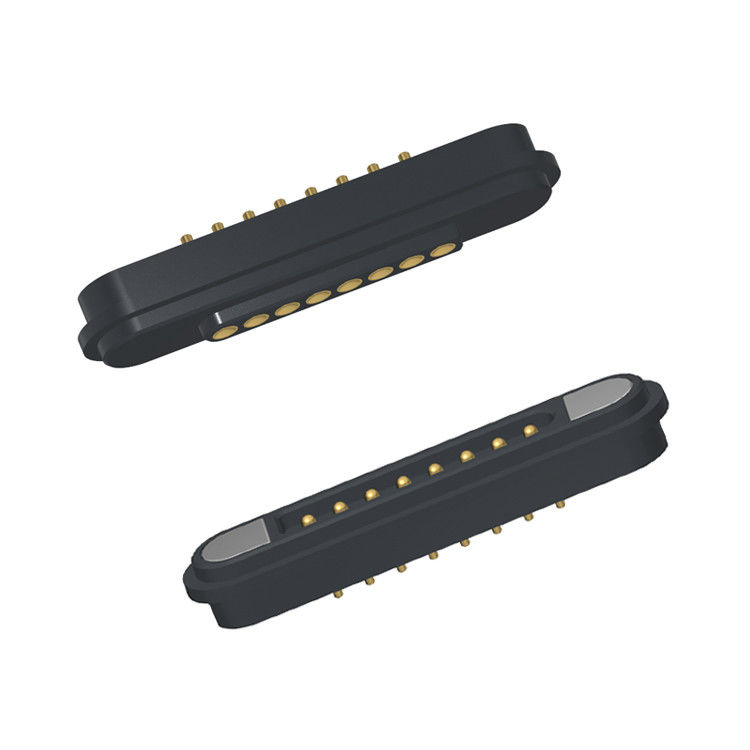

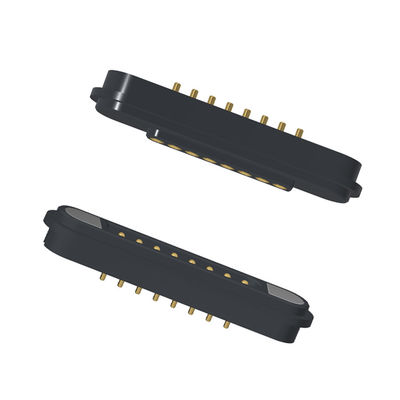

Đầu nối điện từ 8Pin hình chữ nhật cho Hệ thống điện tử xe đạp.
UPE là nhà sản xuất đầu nối từ tính & đầu nối cáp từ tính chuyên nghiệp.
Chúng tôi có các nhà thiết kế chuyên nghiệp của riêng mình để đáp ứng bất kỳ yêu cầu nào của bạn và cung cấp dịch vụ tùy chỉnh đầu nối từ tính. Các sản phẩm và giải pháp đầu nối chân pogo từ tính khác nhau có thể được thiết kế theo nhu cầu khác nhau của khách hàng.
Để đảm bảo tuổi thọ cơ học tiếp xúc của chân pogo, KHÔNG BAO GIỜ nén nó vượt quá hành trình làm việc đã xác định được chỉ định trong bản vẽ. Nén quá mức có thể làm hỏng lò xo bên trong, dẫn đến giảm hiệu suất hoặc hỏng hóc.
Vật liệu:
Vỏ: HTN đen UL94V-0, HTN (Nylon chịu nhiệt độ cao),Chống cháy UL94V-0
Chân Pogo: Đồng thau C6801 Mạ Au 0,125um,Độ dẫn điện cao, Chống ăn mòn
Chân cái: Đồng thau Mạ Au 0,125um
Nam châm: N52 NdFeB Mạ Ni Cu Ni
Cơhọc:
Lực tiếp xúc: 80g±20g ở hành trình làm việc 1.0mm
Hành trình đầy đủ: 1.1mm
Kiểm tra tuổi thọ hấp thụ đực và cái: 10.000 chu kỳ
Điện:
Điện áp định mức: DC12V; Dòng điện định mức: 3AMax.
Điện trở tiếp xúc của chân lò xo: 50 milliohm Max.
Hiệu suất môi trường:
Khả năng chịu nhiệt độ: 260℃
Nhiệt độ hoạt động: -25℃ đến +80℃
Kiểm tra môi trường: Phun muối 48 giờ
Thông số đầu nối từ tính đực 8Pin & Đầu nối từ tính cái:
Tên |
Đầu nối từ tính |
Loại |
Đực/Cái |
Chân |
8pin |
Bước |
2.2mm |
Màu |
Đen |
Chân Pogo |
Đồng thau C6801 Mạ Au 0,125um |
Chân cái |
Đồng thau Mạ Au 0,125um |
Vỏ |
HTN đen UL94V-0 |
Nam châm |
N52 NdFeB Mạ Ni Cu Ni |
Lực lò xo |
80g±20g, ở 1.0mm hành trình làm việc. |
Tuổi thọ cơ học |
10000 chu kỳ Tối thiểu. |
Dòng điện |
3.0AMax |
Điện áp |
DC12V |
Điện trở tiếp xúc |
50mΩ Tối đa (PIN). |
Nhiệt độ hoạt động |
25℃ đến +80℃ |
Kiểm tra phun muối |
48H |
Chứng nhận |
Sản phẩm tuân thủ ROHS hoặc REACH |
Kiểm tra |
Kiểm tra hở và ngắn mạch 100% |
Bản vẽ kỹ thuật đầu nối từ tính đực 8Pin
Bản vẽ kỹ thuật đầu nối từ tính cái 8Pin
Ưu điểm của Đầu nối từ tính:
1) Trải nghiệm kết nối hấp thụ tự động; Vận hành dễ dàng;
2) Sử dụng giao diện từ tính để tháo thiết bị dễ dàng hơn.
3) Chu kỳ sống cao. Nó hỗ trợ 50.000-300.000 lần gắn lại;
4) Dễ dàng thiết kế chống thấm nước tùy chỉnh, phần cái có thể đạt được khả năng chống bụi và chống thấm nước (IP68);
5) Hỗ trợ dòng điện cao (3A-20A), sạc nhanh hơn;
6) Xếp hạng ăn mòn tuyệt vời (48H-120H) đáp ứng các môi trường khắc nghiệt;
8) Hình dạng tùy chỉnh để phù hợp với hình dạng sản phẩm, cải thiện điểm bán hàng của sản phẩm;
9) Định vị nam châm, sử dụng nam châm và cấu trúc để bảo vệ mạch kép đạt được sự phân biệt
hướng (Nó hướng đến người dùng và thân thiện với người dùng)
10) Giao diện khả năng mở rộng tuyệt vời, Có thể đạt được (Giắc cắm âm thanh video tín hiệu nguồn, v.v.);
11) Thời gian phát triển ngắn, khuôn chi phí thấp để tùy chỉnh;
12) Cung cấp truyền tín hiệu RF cao đáng tin cậy. Đầu nối của chúng tôi là USB 2.0
Ứng dụng sản phẩm đầu nối từ tính:
1. Thiết bị đeo được & Thiết bị điện tử di động:
.Thiết bị: Đồng hồ thông minh, Máy theo dõi thể chất, Vòng đeo tay thông minh (Trẻ em/Người lớn), Điện thoại/Thiết bị di động đeo được, Tai nghe Bluetooth, Tai nghe VR/AR, Kính thông minh.
.Lợi ích: Giá trị cực kỳ cao ở đây. Khả năng chống thấm nước (IP67/IP68) dễ bảo trì hơn. Chịu được mồ hôi và chu kỳ kết nối thường xuyên. Ngăn ngừa hư hỏng do vấp phải cáp. Lý tưởng để sạc khi ngủ (ví dụ: đồng hồ). Dễ dàng cho trẻ em hoặc người dùng gặp khó khăn về sự khéo léo.
2. Thiết bị y tế:
.Thiết bị: Màn hình di động, Cảm biến đeo được, Thiết bị chẩn đoán, Thiết bị cạnh giường bệnh nhân, Máy quét cầm tay, Dụng cụ phẫu thuật có thể sạc lại.
.Lợi ích: Tạo điều kiện khử trùng/làm sạch nhanh chóng xung quanh ổ cắm kín. Ngăn ngừa ngắt kết nối ngẫu nhiên rất quan trọng để theo dõi. Kết nối an toàn và dễ dàng cho bệnh nhân/nhân viên. Giảm hư hỏng cổng do sử dụng lặp đi lặp lại.
3. Thiết bị công nghiệp, tự động hóa & kiểm tra:
.Thiết bị: Máy quét cầm tay/PDA, Đồng hồ đo kiểm tra di động, Cảm biến, Robot (đặt/sạc), Bảng điều khiển, Máy tính bảng chắc chắn, Thiết bị dịch vụ hiện trường.
.Lợi ích: Khả năng chống rung/sốc tuyệt vời. Đầu nối kín chịu được môi trường khắc nghiệt (bụi, độ ẩm, hóa chất). Giao phối mù đơn giản hóa các kết nối trong không gian chật hẹp. Độ bền để cắm/rút thường xuyên bởi các kỹ thuật viên.
4. Viễn thông, Truyền thông dữ liệu & Âm thanh-Hình ảnh:
.Thiết bị: Bộ định tuyến/Modem (cổng dịch vụ), Điện thoại hội nghị, Loa di động, Micrô, Giao diện âm thanh chuyên nghiệp, Thiết bị kiểm tra mạng, Thiết bị phát trực tuyến.
.Lợi ích: Kết nối dữ liệu/nguồn an toàn chống lại các cú kéo ngẫu nhiên. Bảo vệ các cổng thiết bị nhạy cảm khỏi bị hư hỏng trong quá trình bảo dưỡng. Tích hợp thẩm mỹ sạch sẽ. Có thể hỗ trợ truyền dữ liệu tốc độ cao.
5. Hàng không, Vũ trụ & Truyền thông quân sự:
.Thiết bị: Thiết bị kiểm tra hàng không, Đài phát thanh liên lạc di động, Máy tính bảng/Màn hình chắc chắn, Trạm nối, Thiết bị hỗ trợ mặt đất, Thiết bị điện tử đeo trên người lính.
.Lợi ích: Rất quan trọng đối với độ bền và độ tin cậy. Khả năng chống sốc, rung và môi trường khắc nghiệt cao. Kết nối an toàn cần thiết trong các tình huống quan trọng. Thường đáp ứng các thông số kỹ thuật MIL-STD nghiêm ngặt. Niêm phong chống lại các chất gây ô nhiễm.
6. Ô tô & Vận tải:
.Thiết bị: Cổng sạc trong xe (người dùng), Dongle OBD-II chẩn đoán (bán vĩnh viễn), Hệ thống định vị ô tô (đặt), Thiết bị theo dõi đội xe, Thiết bị kiểm tra (lập trình ECU).
.Lợi ích: Chịu được rung động của xe. Kết nối "mù" dễ dàng cho hành khách sạc thiết bị. Gắn an toàn cho dongle/bộ ghi dữ liệu. Bảo vệ các cổng xe đắt tiền.
7. Điện tử tiêu dùng:
.Thiết bị: Điện thoại thông minh, Máy tính bảng, Máy tính xách tay (ít phổ biến hơn), Tai nghe/Tai nghe Bluetooth, Máy ảnh kỹ thuật số, Máy bay không người lái, Ngân hàng điện, Đầu đọc sách điện tử, Bộ điều khiển trò chơi, Thiết bị nhà thông minh.
.Lợi ích: Trình điều khiển thị trường đại chúng. Tiện lợi tối ưu cho người dùng. Ngăn ngừa hư hỏng cổng (chi phí sửa chữa lớn). Cho phép thiết kế thiết bị mỏng hơn. Hỗ trợ sạc nhanh và dữ liệu tốc độ cao. Khả năng chống nước/bụi (đặc biệt đối với thiết bị di động).
Tại sao UPE nên là đối tác của bạn?
1. Dịch vụ tùy chỉnh chuyên nghiệp
2. Khả năng sản xuất mẫu nhanh
3. Hệ thống kiểm soát chất lượng nghiêm ngặt
4. Xử lý bằng các thành phần nhập khẩu
5. Thiết bị kiểm tra có độ chính xác cao
6. Quy trình kiểm soát chi phí hợp lý
7. Tiêu chuẩn môi trường sản phẩm
Cách đặt hàng Đầu nối từ tính của bạn với UPE
1. Gửi yêu cầu của bạn
Cung cấp chi tiết như:
.Loại đầu nối (nguồn, dữ liệu, lai, chống thấm nước, v.v.)
.Xếp hạng điện áp & dòng điện
.Chiều dài & thông số kỹ thuật của cáp
.Độ phân cực từ tính & tùy chọn căn chỉnh
.Số lượng & thời gian giao hàng
Yêu cầu đặc biệt (xếp hạng IP, che chắn, chứng nhận, v.v.)
. Tùy chọn 1: Điền vào Mẫu RFQ (Yêu cầu báo giá) của chúng tôi trên trang web của chúng tôi.
. Tùy chọn 2: Gửi email thông số kỹ thuật của bạn trực tiếp đến sunion@upetech.net (hoặc liên hệ được chỉ định của bạn).
2. Nhận báo giá tùy chỉnh
Nhóm kỹ thuật của chúng tôi sẽ xem xét các yêu cầu của bạn.
Chúng tôi sẽ cung cấp báo giá cạnh tranh, bao gồm: Tùy chọn định giá/Thời gian giao hàng/Tạo mẫu (nếu cần)
3. Phê duyệt & Xác nhận đơn hàng
Sau khi báo giá được phê duyệt, chúng tôi sẽ hoàn thiện thiết kế & lịch trình sản xuất.
Đối với các thiết kế mới, chúng tôi có thể cung cấp các mô hình 3D hoặc mẫu để thử nghiệm.
4. Sản xuất & Đảm bảo chất lượng
UPE sản xuất đơn hàng của bạn với các kiểm tra kiểm soát chất lượng nghiêm ngặt.
Chúng tôi có thể cung cấp báo cáo thử nghiệm & chứng nhận theo yêu cầu.
5. Giao hàng & Hỗ trợ nhanh chóng
Đơn hàng của bạn được vận chuyển qua phương thức hậu cần ưa thích của bạn (DHL, FedEx, vận chuyển đường biển, v.v.).
Nhóm của chúng tôi vẫn sẵn sàng hỗ trợ kỹ thuật & các đơn hàng trong tương lai.
Thời hạn thanh toán:
Đặt cọc 50% (Trả trước): Bao gồm chi phí sản xuất (vật liệu, nhân công).
Số dư 50% (Thanh toán trước khi giao hàng): Đảm bảo kiểm soát chất lượng và cam kết từ cả hai bên.
Phương thức thanh toán:
T/T (Chuyển khoản ngân hàng), PayPal, Ngân hàng OCBC
Đề nghị:
Sử dụng PayPal cho các mẫu (an toàn hơn).
Sử dụng T/T cho các đơn hàng số lượng lớn (phí thấp hơn).
Thời gian giao hàng mẫu: Mẫu hàng tồn kho 2-3 ngày làm việc/mẫu tùy chỉnh 5-7 ngày làm việc
Thời gian giao hàng sản xuất:10-15 ngày làm việc
Sản xuất cho: Châu Mỹ, Châu Âu, Châu Á, Nam Phi
Điều khoản thương mại: EXW
Vận chuyển: Đường hàng không, Đường biển, Chuyển phát nhanh
Dịch vụ: Chất lượng cao với giá cả hợp lý, dịch vụ OEM, bất kỳ kích thước, màu sắc, thiết kế đặc biệt nào đều được chấp nhận
